simulink 示波器波形隐藏设置

软件版本：MATLAB2022b

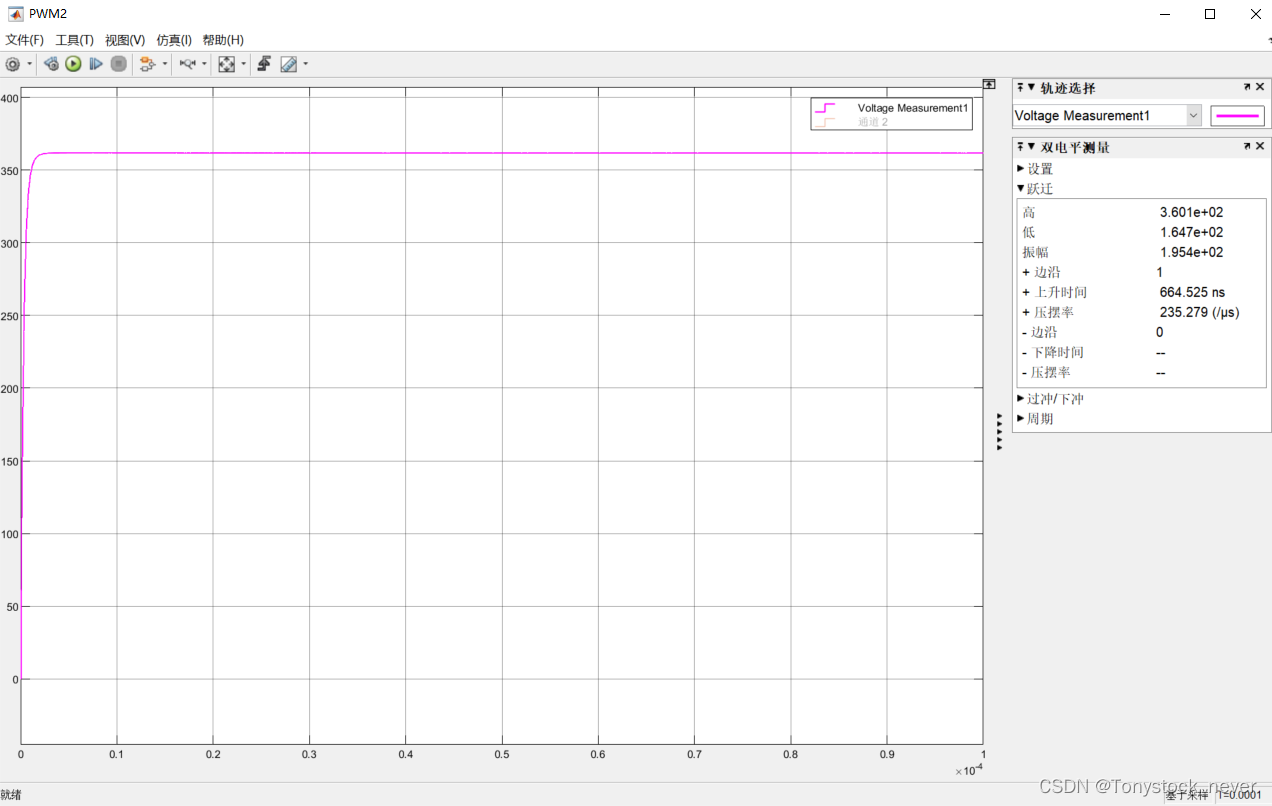

点击右上角的图例，可以隐藏波形。
在这里插入图片描述

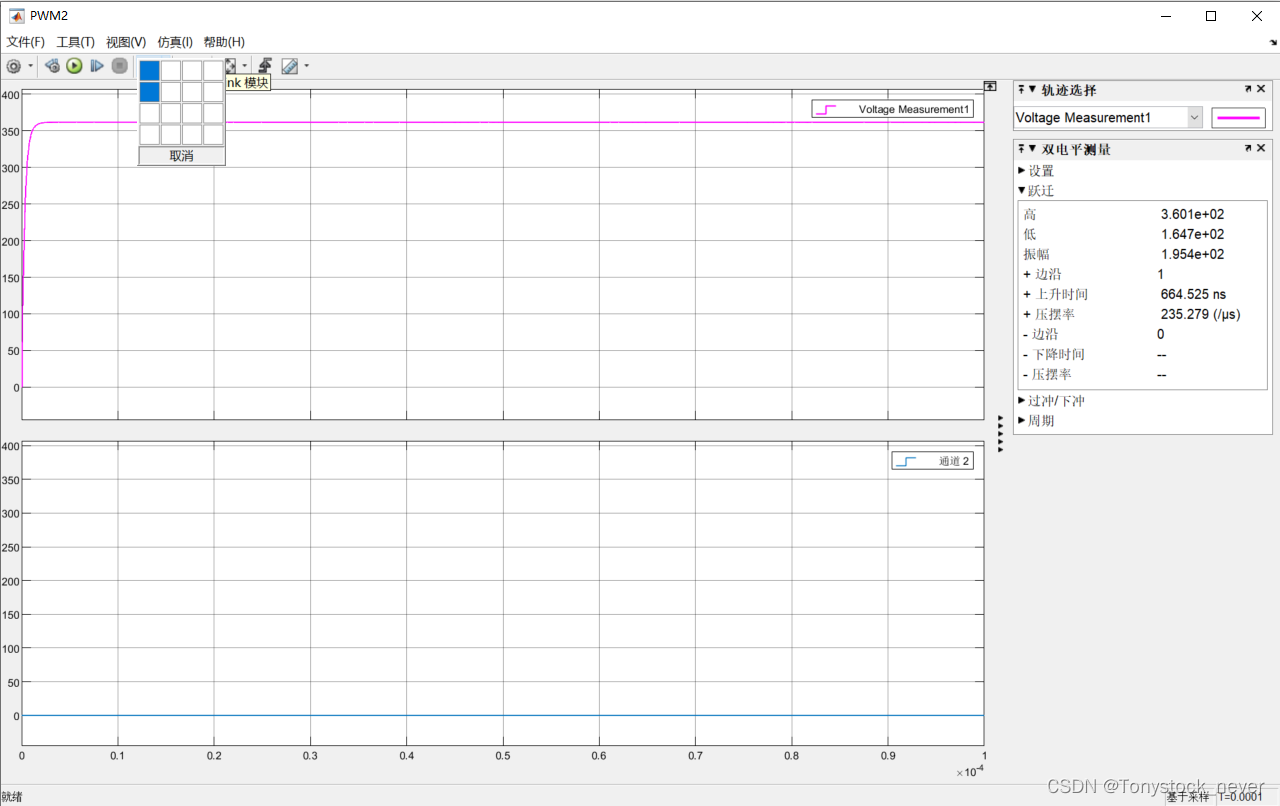

但是软件有个bug，那就是只有大于1个输入波形且所有波形都显示在一个窗口时，才能通过点击隐藏。
在这里插入图片描述
像这样，有2个窗口时，第二个便无法设置隐藏。
