AMS1117输入输出特性分析

一、概述

AMS1117是一种低压差稳压器，可以提供高达 1A 的输出电流，并且能够在低至 1V 的输入输出压差下工作。基本特性如下：

1. 三端可调或固定电压：1.5V、1.8V、2.5V、2.85V、3.3V 和 5.0V
2. 输出电流为 1A
3. 最低工作压差为 1V

二、封装模式与产品信息

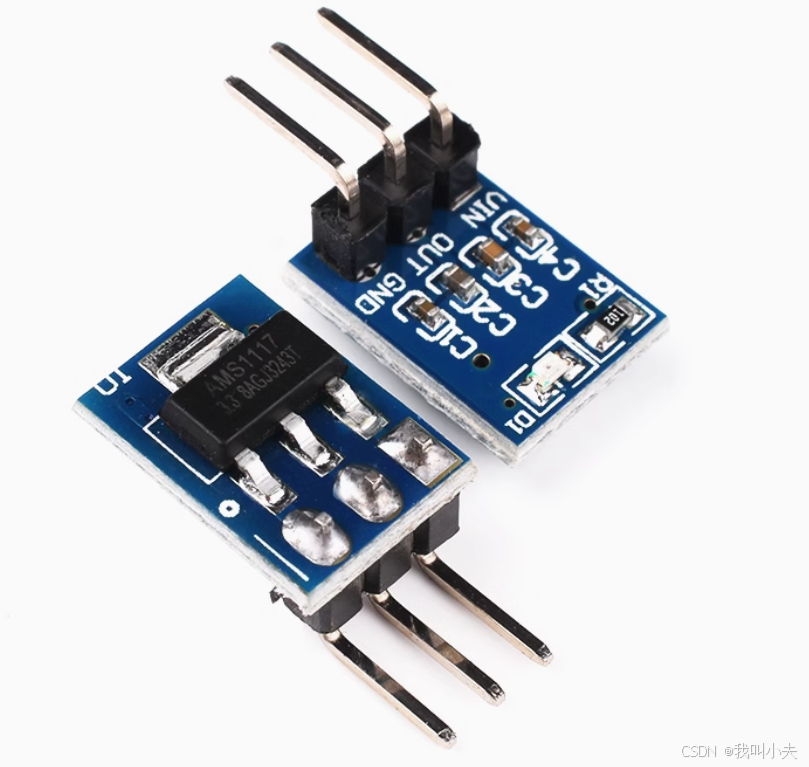

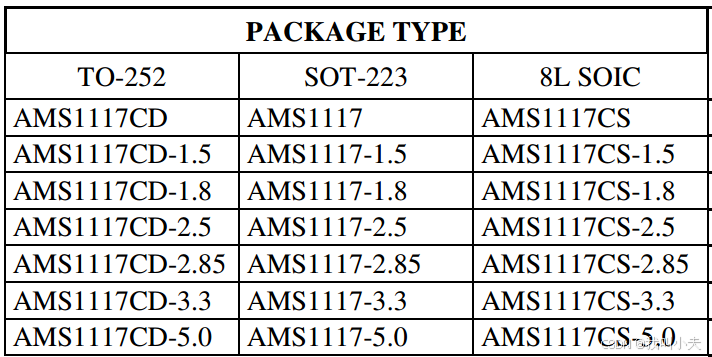

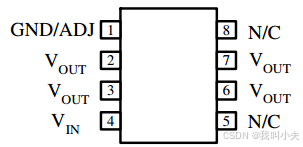

封装模式：

TO-252	SOT-223	8L SOIC

产品信息：

三、原理介绍

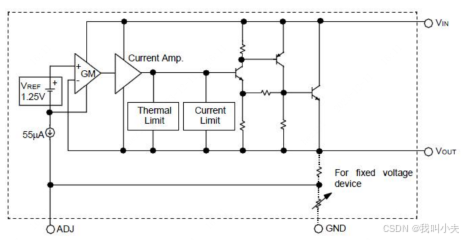

原理图

各个部分的分析

1. VIN (输入电压)：

   • 这是稳压器的输入引脚，外部电源通过这个引脚为稳压器提供输入电压。

2. VOUT (输出电压)：

   • 这是稳压器的输出引脚，经过稳压后的电压从这个引脚输出到负载。

3. ADJ (调整)：

   • 这是稳压器的调整引脚，用于设置输出电压（在可调版本中）。

4. GND (地)：

   • 这是稳压器的地引脚，用于提供电路的公共接地参考点。

5. VREF (参考电压)：

   • 这是一个内部生成的参考电压，通常为 1.25V。它是稳压器的核心部分之一，用于控制输出电压的稳定性。

6. GM (跨导放大器)：

   • 这是一个误差放大器，用于将反馈电压与参考电压进行比较，并生成一个控制信号来调整输出电压。

7. Current Amp. (电流放大器)：

   • 这是一个电流放大器，用于放大控制信号，以驱动功率晶体管。

8. Thermal Limit (热关断)：

   • 热关断模块用于监测稳压器的温度，当温度超过安全范围时，它会关闭稳压器以防止过热损坏。

9. Current Limit (电流限制)：

   • 电流限制模块用于监测输出电流，当电流超过设定的限制值时，它会限制电流的进一步增加，以保护稳压器和负载免受过流损坏。

10. 反馈电阻网络：

    • 在固定电压版本中，反馈电阻网络用于将输出电压的一部分反馈回控制电路，以便与参考电压进行比较，从而调整输出电压，确保其稳定在设定值。

工作原理

1. 输入电压 (VIN) 进入稳压器。

2. VREF 生成一个稳定的参考电压（1.25V）。

3. 反馈电阻网络 将输出电压的一部分反馈回 GM（跨导放大器）。

4. GM 将反馈电压与 VREF 进行比较，生成一个控制信号。

5. Current Amp. 放大这个控制信号，以驱动功率晶体管。

6. 功率晶体管根据控制信号调整导通程度，从而调整输出电压。

7. Thermal Limit 和 Current Limit 模块监测温度和电流，确保稳压器在安全范围内工作。

参考电压（1.25V）

带隙基准源通常由两个部分组成：一个产生正温度系数电压的电路和一个产生负温度系数电压的电路。这两个电压在电路中相互抵消，从而得到一个与温度变化无关的参考电压。这个参考电压通常被设计为1.2V左右，这就是为什么在很多线性稳压器中，VREF的值大约是1.25V。

四、参考文献

1.AMS1117-3.3 -PDF数据手册-参考资料-立创商城
