7系列 之 IO_FIFO

背景

《ug471_7Series_SelectIO.pdf》介绍了Xilinx 7 系列 SelectIO 的输入/输出特性及逻辑资源的相关内容。

第 1 章《SelectIO Resources》介绍了输出驱动器和输入接收器的电气特性，并通过大量实例解析了各类标准接口的实现。
第 2 章《SelectIO Logic Resources》介绍了输入输出数据寄存器及其双倍数据速率（DDR）操作，以及可编程输入延（IDELAY）和可编程输出延迟（ODELAY）。
第 3 章《Advanced SelectIO Logic Resources》介绍了ISERDESE2 、OSERDESE2与IO_FIFO。

了解了这个手册充分介绍的SelectIO架构和资源，以及所支持的电平标准。就可以利用相应的架构和资源实现与不同电平标准、通信速率间的外设建立起联系。

---

系列目录与传送门

• 基于Xilinx的7系列，
• 笔者学习、研究FPGA的过程、笔记，记录为：《凡人修FPGA传》。

说明1：本系列基于文档文档《ug471_7Series_SelectIO.pdf》而写，翻译和感悟，会出现中英文混合的情况。

说明2：虽然文中会出现一些原文的部分截图，非常支持并推荐大家去看原汁原味的官方文档

说明3：在查阅相关资料过程中，发现一些关于相关知识点的介绍零零散散，本系列会对其进行整合，力求详尽。

说明4：本博客是笔者用来记录学习过程的一个形式，并非专业论文。因此，在本博客中不会太注重图文格式的规范。

说明5：如果文章有误，欢迎诸位道友指出、讨论，笔者也会积极改正，希望大家一起进步！

---

---

1、IO_FIFO 总述

7 series devices have shallow IN_FIFOs and OUT_FIFOs (called IO_FIFOs collectively) located in each of the I/O banks. Although these IO_FIFOs are specifically designed for memory applications, they are available as general resources. For general use, all inputs and outputs are routed via interconnect. The most common use of IO_FIFOs is to interface with external components as an extension of IOLOGIC (e.g., ISERDES or IDDR and OSERDES or ODDR). Because of their general interconnect capability, IO_FIFOs can also serve as additional fabric FIFO resources.

每个 I/O bank 包含四个 IO_FIFO，每个字节组（byte group）一个。一个字节组（byte group）被定义为 bank 内的 12 个 I/O的集合。 IO_FIFO在物理布局上与I/O字节组对齐，当用于连接I/O SERDES等IOI组件时，这种对齐方式能实现最优性能，而这是其最常用的场景。此外，无论位置如何，IO_FIFO 都可以与 FPGA 内部结构和其他 I/O bank 中的资源交互。

对于输入FPGA的外部数据，IN_FIFO可连接至ILOGIC（如ISERDESE2、IDDR或IBUF）接收数据并传递至架构内部；对于输出数据，OUT_FIFO可连接至OLOGIC（如OSERDESE2、ODDR或OBUF），将数据从内部结构传递到 IOB。

IN_FIFO从ILOGIC块接收4位数据，而内部结构侧读取 4 位或 8 位数据。OUT_FIFO从内部结构接收4位或8位数据，OLOGIC块则以4位数据形式读取。

每个IO_FIFO包含768位存储阵列，可配置为12组4位数据或10组8位数据。
IO_FIFO深度为9级，包含输入/输出寄存器。IO_FIFO 的典型应用包括：用作跨越两个时钟域的并行 I/O 接口的缓冲器（例如，BUFR 域 和 BUFG域之间、BUFR域和BUFH域之间），或用作 2:1 串并/并串转换器，以将 PHY 与内部结构分离，从而降低对内部结构性能的要求。

IO_FIFO 是常规 FIFO 的浅层版本，功能类似。IO_FIFO 的主要用途是支持 I/O 数据传输功能，并非用于替代内置 FIFO 或基于 LUT 的 FIFO。IO_FIFO 支持标准标志逻辑、时钟和控制信号，可工作于两种模式：4x4模式（1:1）或 4x8/8x4模式（1:2/2:1）。

2 ··· IN_FIFO

2.1 ··· IN_FIFO

IN_FIFO 在物理上与 I/O 字节组对齐，以优化性能。该IN_FIFO 深度为8级，支持以下两种操作模式下的数据传输：

• 4x4 模式

该模式下，FIFO配置为12组4-bit数据输入端口（D）与12组4-bit数据输出端口（Q）。

输入端口D0[3:0] –D9[3:0]分别映射至输出端口Q0[3:0]–Q9[3:0]。

额外输入端口D10[3:0]和D11[3:0]通过D5[7:4]和D6[7:4]实现，并映射至Q5[7:4]和Q6[7:4]对应的额外输出端口Q10[3:0]和Q11[3:0]。其余Qn[7:4]端口未使用。

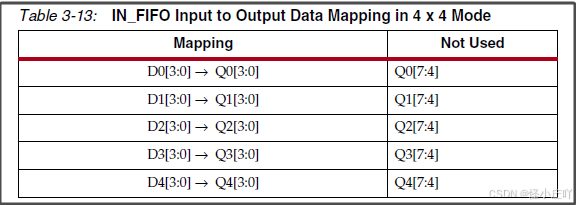

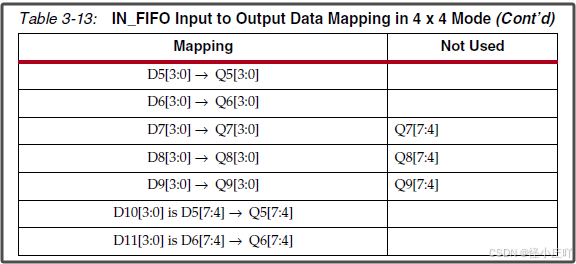

具体映射关系详见技术手册表3-13。

• 4x8 模式

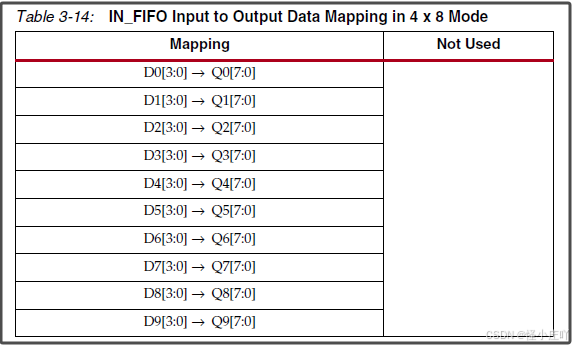

该模式下FIFO配置为10组4-bit数据输入端口（D）与10组84-bit数据输出端口（Q）。通过解复用4位输入数据形成8位输出数据。当输出时钟频率超过输入时钟频率一半时，且此时输出数据宽度为输入数据的两倍。具体映射关系详见技术手册表3-14。

• 两种模式都支持 FULL, EMPTY, ALMOSTFULL, 和ALMOSTEMPTY 标志位。

2.2 ··· IN_FIFO 原语

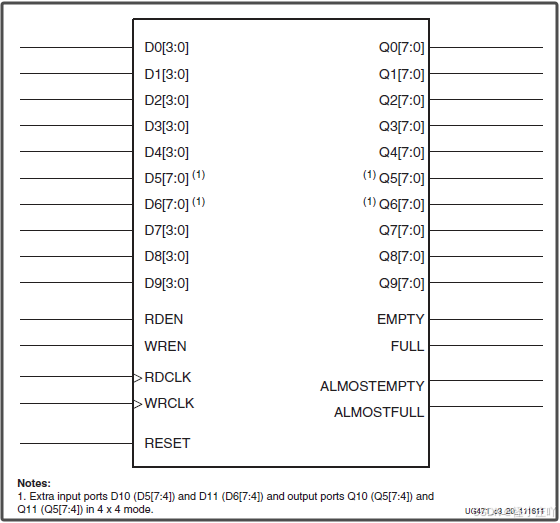

2.3 ··· IN_FIFO 原语例化

// IN_FIFO: Input First-In, First-Out (FIFO)
// 7 Series
// Xilinx HDL Libraries Guide, version 13.4
IN_FIFO #(
.ALMOST_EMPTY_VALUE(1), // Almost empty offset (1-2)
.ALMOST_FULL_VALUE(1), // Almost full offset (1-2)
.ARRAY_MODE("ARRAY_MODE_4_X_8"), // ARRAY_MODE_4_X_8, ARRAY_MODE_4_X_4
.SYNCHRONOUS_MODE("FALSE") // Clock synchronous (FALSE)
)
IN_FIFO_inst (
// FIFO Status Flags: 1-bit (each) output: Flags and other FIFO status outputs
.ALMOSTEMPTY(ALMOSTEMPTY), // 1-bit output: Almost empty
.ALMOSTFULL(ALMOSTFULL), // 1-bit output: Alomst full
.EMPTY(EMPTY), // 1-bit output: Empty
.FULL(FULL), // 1-bit output: Full
// Q0-Q9: 8-bit (each) output: FIFO Outputs
.Q0(Q0), // 8-bit output: Channel 0
.Q1(Q1), // 8-bit output: Channel 1
.Q2(Q2), // 8-bit output: Channel 2
.Q3(Q3), // 8-bit output: Channel 3
.Q4(Q4), // 8-bit output: Channel 4
.Q5(Q5), // 8-bit output: Channel 5
.Q6(Q6), // 8-bit output: Channel 6
.Q7(Q7), // 8-bit output: Channel 7
.Q8(Q8), // 8-bit output: Channel 8
.Q9(Q9), // 8-bit output: Channel 9
// D0-D9: 4-bit (each) input: FIFO inputs
.D0(D0), // 4-bit input: Channel 0
.D1(D1), // 4-bit input: Channel 1
.D2(D2), // 4-bit input: Channel 2
.D3(D3), // 4-bit input: Channel 3
.D4(D4), // 4-bit input: Channel 4
.D5(D5), // 8-bit input: Channel 5
.D6(D6), // 8-bit input: Channel 6
.D7(D7), // 4-bit input: Channel 7
.D8(D8), // 4-bit input: Channel 8
.D9(D9), // 4-bit input: Channel 9
// FIFO Control Signals: 1-bit (each) input: Clocks, Resets and Enables
.RDCLK(RDCLK), // 1-bit input: Read clock
.RDEN(RDEN), // 1-bit input: Read enable
.RESET(RESET), // 1-bit input: Reset
.WRCLK(WRCLK), // 1-bit input: Write clock
.WREN(WREN) // 1-bit input: Write enable
);
// End of IN_FIFO_inst instantiation

3 ··· OUT_FIFO

OUT_FIFO与IN_FIFO共置于同一I/O组内，其物理布局同样与I/O字节组对齐以实现优化性能。该FIFO深度为8级，支持以下两种操作模式的数据传输：

• 4x4模式

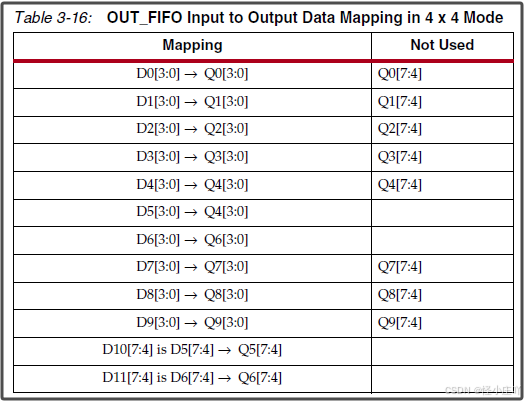

此模式下FIFO配置为12组4-bit数据输入端口（D）与12组4-bit数据输出端口（Q）。输入端口D0[3:0]–D9[3:0]依次映射至输出端口Q0[3:0]–Q9[3:0]。额外输入端口D10[3:0]和D11[3:0]复用D5[7:4]与D6[7:4]信号线，并映射至Q5[7:4]和Q6[7:4]对应的输出端口Q10[3:0]和Q11[3:0]。其余D[7:4]端口未启用。

• 8x4模式

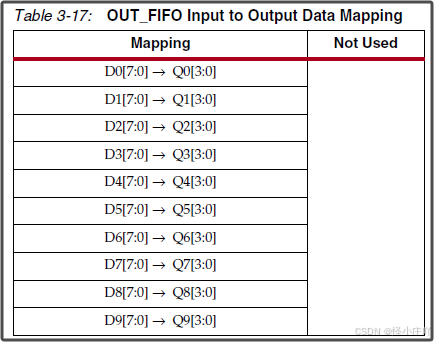

此模式下FIFO配置为10组8-bit数据输入端口（D）与10组4-bit数据输出端口（Q）。输出路径中的2:1复用器将8位输入数据串行化为4位输出。此模式适用于输出时钟频率是输入时钟频率两倍的场景，此时输出数据宽度减半。

• 两种模式都支持 FULL, EMPTY, ALMOSTFULL, 和ALMOSTEMPTY 标志位。

3.2 ··· OUT_FIFO 原语

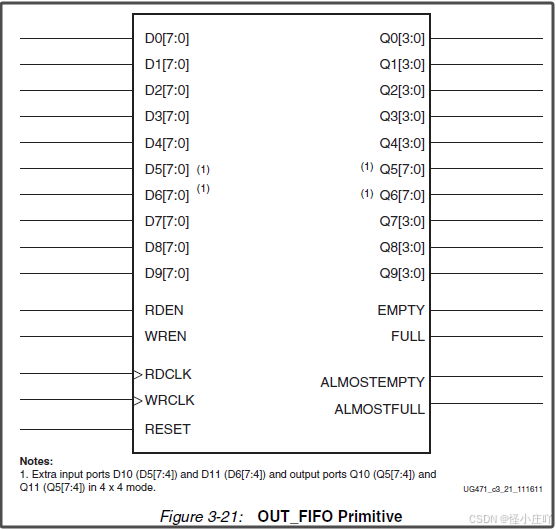

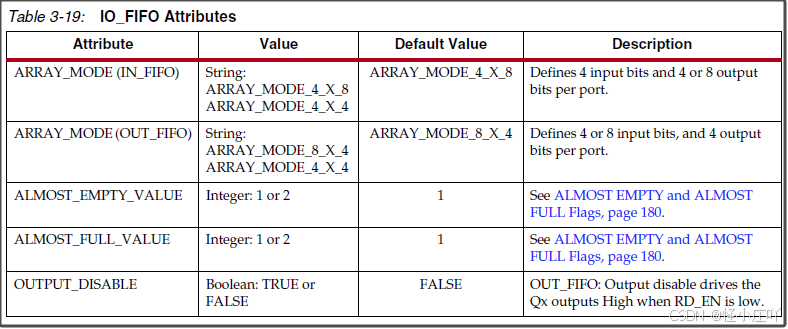

3.3 ··· IN_FIFO 原语例化

// OUT_FIFO: Output First-In, First-Out (FIFO) Buffer
// 7 Series
// Xilinx HDL Libraries Guide, version 13.4
OUT_FIFO #(
	.ALMOST_EMPTY_VALUE(1), // Almost empty offset (1-2)
	.ALMOST_FULL_VALUE(1), // Almost full offset (1-2)
	.ARRAY_MODE("ARRAY_MODE_8_X_4"), // ARRAY_MODE_8_X_4, ARRAY_MODE_4_X_4
	.OUTPUT_DISABLE("FALSE"), // Disable output (FALSE, TRUE)
	.SYNCHRONOUS_MODE("FALSE") // Must always be set to false.
)OUT_FIFO_inst (
	// FIFO Status Flags: 1-bit (each) output: Flags and other FIFO status outputs
	.ALMOSTEMPTY(ALMOSTEMPTY), // 1-bit output: Almost empty flag
	.ALMOSTFULL(ALMOSTFULL), // 1-bit output: Alomst full flag
	.EMPTY(EMPTY), // 1-bit output: Empty flag
	.FULL(FULL), // 1-bit output: Full flag
	// Q0-Q9: 4-bit (each) output: FIFO Outputs
	.Q0(Q0), // 4-bit output: Channel 0 output bus
	.Q1(Q1), // 4-bit output: Channel 1 output bus
	.Q2(Q2), // 4-bit output: Channel 2 output bus
	.Q3(Q3), // 4-bit output: Channel 3 output bus
	.Q4(Q4), // 4-bit output: Channel 4 output bus
	.Q5(Q5), // 8-bit output: Channel 5 output bus
	.Q6(Q6), // 8-bit output: Channel 6 output bus
	.Q7(Q7), // 4-bit output: Channel 7 output bus
	.Q8(Q8), // 4-bit output: Channel 8 output bus
	.Q9(Q9), // 4-bit output: Channel 9 output bus
	// D0-D9: 8-bit (each) input: FIFO inputs
	.D0(D0), // 8-bit input: Channel 0 input bus
	.D1(D1), // 8-bit input: Channel 1 input bus
	.D2(D2), // 8-bit input: Channel 2 input bus
	.D3(D3), // 8-bit input: Channel 3 input bus
	.D4(D4), // 8-bit input: Channel 4 input bus
	.D5(D5), // 8-bit input: Channel 5 input bus
	.D6(D6), // 8-bit input: Channel 6 input bus
	.D7(D7), // 8-bit input: Channel 7 input bus
	.D8(D8), // 8-bit input: Channel 8 input bus
	.D9(D9), // 8-bit input: Channel 9 input bus
	// FIFO Control Signals: 1-bit (each) input: Clocks, Resets and Enables
	.RDCLK(RDCLK), // 1-bit input: Read clock
	.RDEN(RDEN), // 1-bit input: Read enable
	.RESET(RESET), // 1-bit input: Active high reset
	.WRCLK(WRCLK), // 1-bit input: Write clock
	.WREN(WREN) // 1-bit input: Write enable
);
// End of OUT_FIFO_inst instantiation

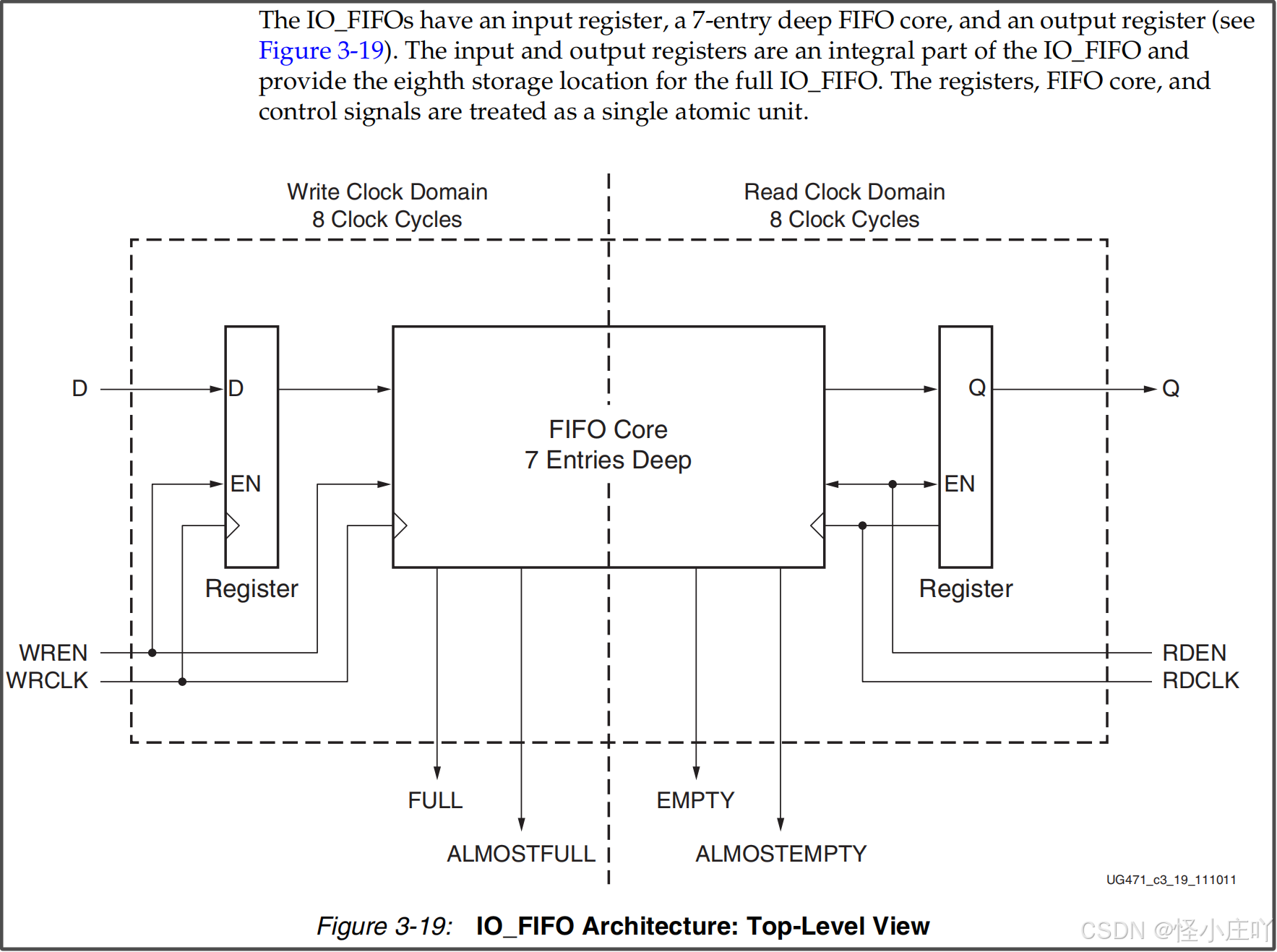

4 ··· IO_FIFO复位

IO_FIFO 具有一个单一的异步复位信号，该信号在读和写时钟域内内部重新同步。为了确保正确复位，在向 IO_FIFO 写入数据之前，必须将 RESET 信号保持高电平至少四个周期，无论是 RDCLK 还是 WRCLK，以较慢的那个为准。在断言 RESET 时，必须将 RDEN 和 WREN 保持为低电平。

应将 IO_FIFO 保持在复位状态，直到写和读时钟都存在且稳定。同样，如果读或写时钟在配置后才可用，则在有效的时钟被断言后，必须按照上述方法复位 IO_FIFO。

5、EMPTY 和 FULL 标志

当 FULL 标志被置高时，表示 FIFO core 和 输入寄存器 都已满。输出寄存器的状态被忽略。

EMPTY 标志标示着输出寄存器中数据的状态。当 EMPTY 标志被置高时，输出寄存器中的数据无效。

6、ALMOST EMPTY 和 ALMOST FULL 标志

ALMOSTEMPTY 和 ALMOSTFULL 标志提供了 IO_FIFO 接近其容量限制的预警标志。这些标志可以配置为在 IO_FIFO 达到满或空状态前一或两个时钟周期触发。

阈值=1：输出寄存器仅剩1个有效数据字可读
阈值=2：输出寄存器剩余2个有效数据字可读

由于 IO_FIFO 的异步特性和内部同步机制，这些标志可能会过于保守。读操作时，输出寄存器可能包含多于阈值指示的有效数据。写操作时，输入寄存器可能具备超过阈值指示的剩余容量。

ALMOST FULL/EMPTY标志与FULL/EMPTY标志不存在必然时序关联。如果 WRCLK 的速度比 RDCLK 快两倍以上，可能会在 EMPTY 断言之前出现 ALMOSTEMPTY 断言和去断言的情况。

7、参考文献

1、《ug471_7Series_SelectIO.pdf》
