7系列 之 查找表（Look-Up Table，LUT）

背景

• 本系列于好友千歌离开上海后开始写起，
  至今2024年10月21日，正好三个月了。
  现在，是时候更新了。

• 基于Xilinx的7系列FPGA，
  在通过文档《ug474_7Series_CLB.pdf》学习CLB过程中，
  对CLB中的查找表（Look-Up Table，LUT）进行展开学习，遂就有了此文。

• 本文实际上刚刚已经发布过一遍了，
  但千歌的建议：插入一节，讨论如何把LUT6拆开使用，或者插入，不同级别LUT等效比。
  因此，笔者在原文基础上，增添了<2.2 ··· 不同级别LUT等效比>这一小节，致千歌！

系列目录与传送门

基于Xilinx的7系列FPGA，笔者在对CLB进行学习、研究时，归纳并总结出了以下博文：
1、分篇1：《7系列 之 查找表（Look-Up Table，LUT）》
2、分篇2：《7系列 之 存储单元（Storage Elements）》
3、分篇3：《7系列 之 多路复用器（Multiplexers）》
4、分篇4：《7系列 之 进位逻辑（Carry Logic）》
5、分篇5：《7系列 之 分布式RAM（Distributed RAM）》
6、分篇6：《7系列 之 7系列 之 移位寄存器（Shift Registers）》
7、总纲 ：《7系列 之 可配置逻辑块(7 Series Configurable Logic Block,CLB)》

说明1：本系列基于文档文档《ug474_7Series_CLB.pdf》而写，翻译和感悟，会出现中英文混合的情况。
说明2：虽然文中会出现一些原文的部分截图，但非常支持并推荐大家去看原汁原味的官方文档
说明3：在查阅相关资料过程中，发现一些关于相关知识点的介绍零零散散，本系列会对其进行整合，力求详尽。
说明4：如果文章有误，欢迎大家指出、讨论，笔者也会积极改正，希望大家一起进步！

---

---

一、总述

1.1 ··· LUT的概念

查找表（Look-Up-Table，LUT），属于FPGA中实现逻辑功能的核心组件，非常重要。

查找表，顾名思义，可以简单暴力地理解为是一种可以查询内容的表；再文明一点的理解就是：一种存储预定义结果的数据结构，可以实现一定数量输入的布尔函数。

1.1.1 ··· LUT的Verilog代码

//	Vivado中的LUT模块的调用格式：
// 6 input lookup-table
LUT6_2 #(
	.INIT(64'h0000000000000000) //  Specify LUT Contents
) LUT6_2_inst (
	.O6(O6), // 1-bit LUT6 output
	.O5(O5), // 1-bit lower LUT5 output
	.I0(I0), // 1-bit LUT input
	.I1(I1), // 1-bit LUT input
	.I2(I2), // 1-bit LUT input
	.I3(I3), // 1-bit LUT input
	.I4(I4), // 1-bit LUT input
	.I5(I5)  // 1-bit LUT input (fast MUX select only available to O6 output)
);
//	通过参数INIT输入预定义的结果，再通过I0、I1、I2、I3、I4、I5的输入值从预定义的结果中选取对应的结果进行输出。
//	通过修改n输入LUT的INIT值，n输入LUT可以表示所有n位输入或者n位以内输入的布尔函数（或者门电路），这恰巧体现了LUT的灵活性。
//	如果LUT资源的数量越多，那么所能够实现的功能就越复杂。

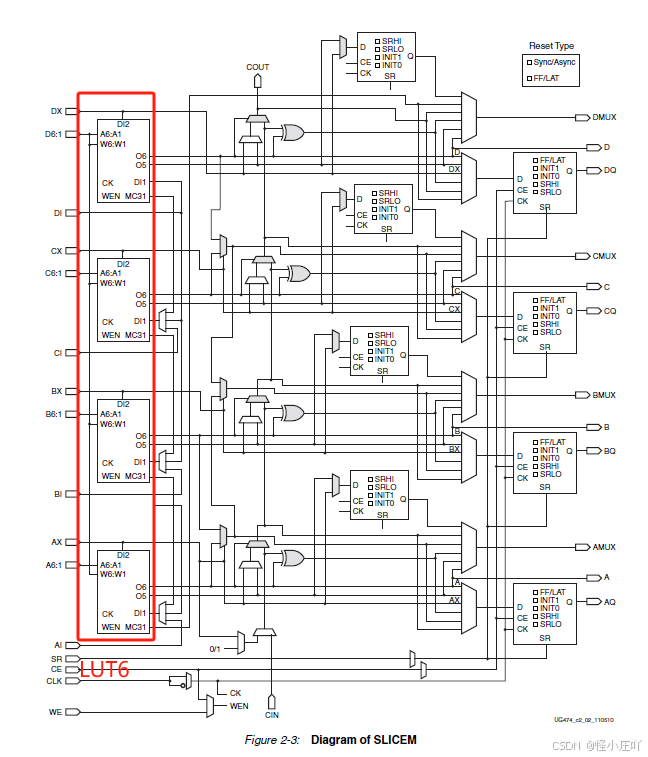

1.1.2 ··· LUT的结构图

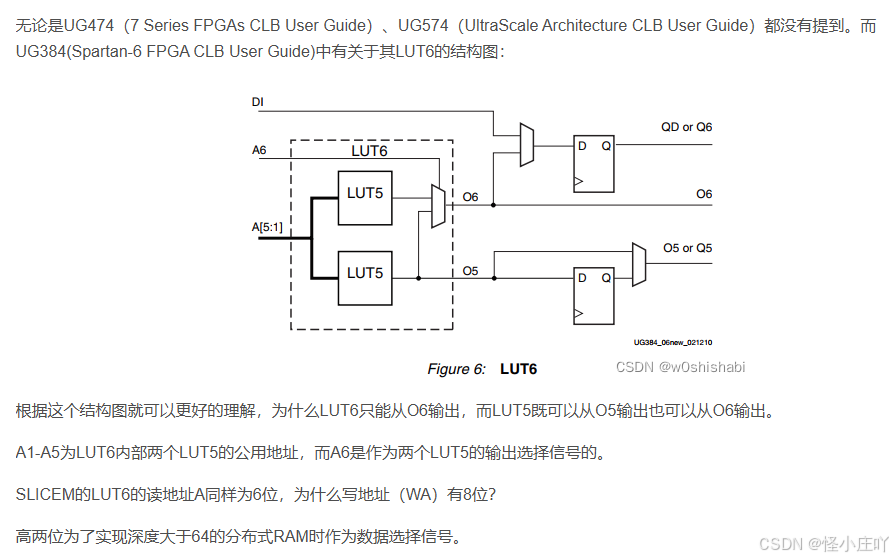

（博客截图，道友们可以去看看原文，原文链接为：http://t.csdnimg.cn/WJQPC）

1.1.3 ··· LUT在Vivado中的Device视图

以xc7a100tfgg676-2 (active) 为例，
在Vivado的Device视图中放大并进行观察，如下图所示。

上图，是对 SLICE_X30Y78（SLICEM）的Device视图中的LUT6放大截图。

上图，是对 SLICE_X31Y78（SLICEL）的Device视图中的LUT6放大截图。

将上述两种LUT的结构进行对比，可得：
1、 相同点：都具有地址输入线（A1-A6）,两个输出口（O5-O6）。
2、不同点：SLICEM的LUT6具有写地址输入线（WA1-WA8）,写数据端（DI1 DI2）,写使能端（WE），而SLICEL的LUT6没有。

1.2 ··· LUT的本质

LUT本质是一个RAM（Random Access Memory，随机存取存储器），目前是基于SRAM（Static Random Access Memory，静态随机存取存储器）工艺的。一个6位输入LUT，即LUT6，可以被看成一个有6位地址线的大小为64x1的RAM。

LUT可以将n位输入数据作为n位RAM的地址，然后通过该n位地址找到对应的值，并将该值作为结果进行输出。可以理解为，LUT的RAM结构，存储了输入值与输出值之间的对应关系，即真值表。那么，真值表对应的便是上述代码中的参数INIT。

查阅资料时，发现有一些博主在博客里说LUT本质是一个ROM（Read-Only Memory，只读存储器）。笔者在这里的理解是：
1、他们是站在了LUT工作时（或是被读取数据时）的角度来看待LUT的，此时的LUT就是一个ROM。
2、SLICEL中的的LUT只可以被读取数据，不能被写入数据，只能实现基本的查找表逻辑。

其实，正是SLICEL、SLICEM中的LUT6的不同，才使得SliceL的LUT只具有存储数据的能力，只能作为ROM使用，而SliceM的LUT还具备了数据写入的功能，可以作为DRAM或移位寄存器使用。

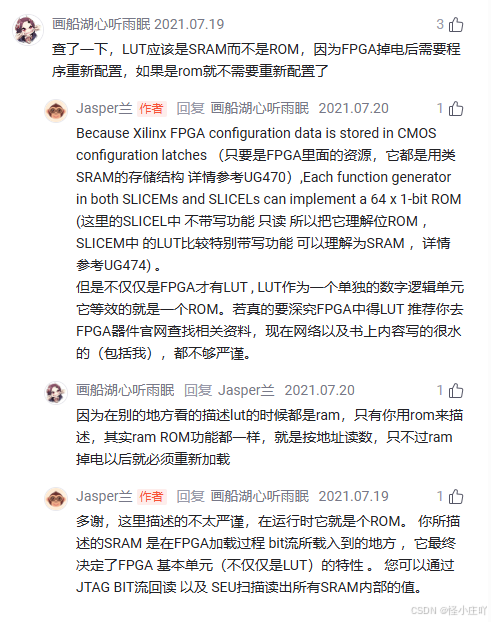

也在一个博主的评论区看到了相应的问题互动，如下图所示。

RAM与ROM虽然在 读写操作 和 掉电后的效果 上有所差异。但在这里，我们只需要弄清LUT的原理或本质就好。

在好多篇博客和文章里面都看到过这样的一句话，现引用过来供道友们参考：
”当用户通过原理图或HDL语言描述了一个逻辑电路以后，PLD/FPGA开发软件会自动计算逻辑电路的所有可能的结果，并把结果事先写入RAM,这样，每输入一个信号进行逻辑运算就等于输入一个地址进行查表，找出地址对应的内容，然后输出即可“

除此之外，还看到这样一句话，忘了保留原文出处了，等想起来了在加上吧：
”在设计阶段，设计者可以使用硬件描述语言（如Verilog或VHDL）编写逻辑，编译器会自动将这些逻辑映射到查找表中。“

二、7系列中的LUT

2.1 ··· 文档《ug474_7Series_CLB.pdf》中的LUT

• 7系列FPGA中的LUT可以被配置成 一个具有单输出的六输入LUT6 ，或者 两个具有单独输出但共用同样地址或逻辑输入的五输入LUT5 ，每个五输入LUT 的输出可以选择性地寄存在一个触发器（flip-flop）中。

• 7系列中，函数生成器（function generators） 可用六输入查找表LUT6实现。一个Slice中的四个LUT6（分别用A、B、C、D编号）中的每个LUT6有六个独立的输入（分别用A1至A6的编号表示），两个独立的输出（分别用O5、O6两个编号表示）。

• 逻辑单元与六输入LUT的数量比为 1.6 ：1 。
  （ 原文：The ratio between the number of logic cells and 6-input LUTs is 1.6:1.）

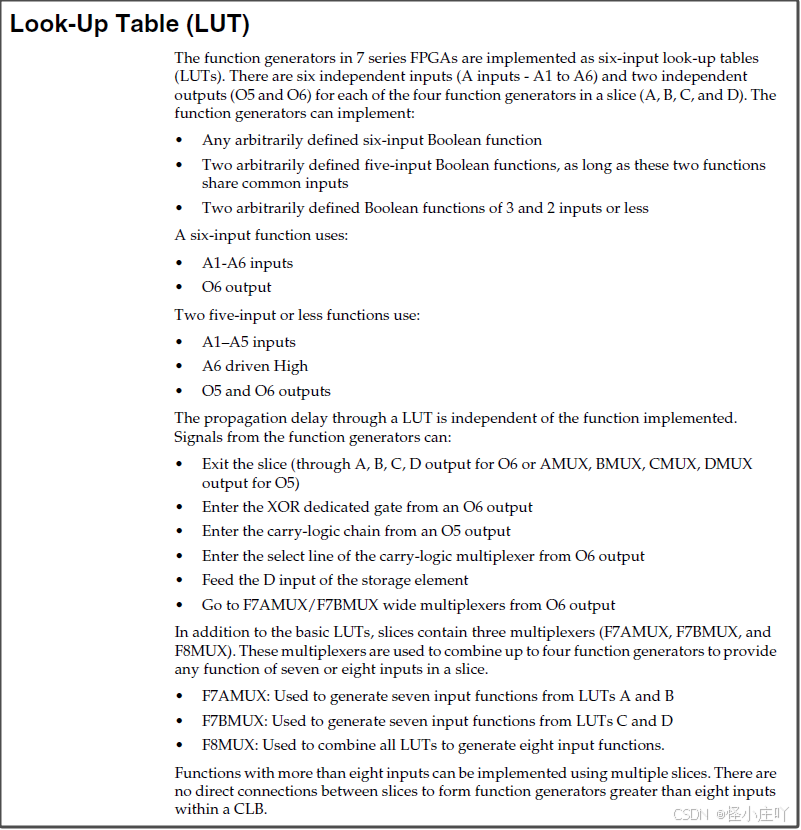

• 下图为ug474_7Series_CLB.pdf的原文截图


函数生成器（function generators） 可以实现：

• 任意的六输入布尔函数
• 两个任意的五输入的布尔函数，只要这两个函数的输入一样
• 两个任意的3输入，或2输入，或更少输入的布尔函数

两个任意的5输入或少于5输入的布尔函数使用：

• A1-A5输入
• A6接高电平
• O5和O6输出

通过一个LUT的传播延迟与所实现的功能无关，来自 function generators 的信号可以：

• 直接出Slice（通过A、B、C、D 输出O6，或通过AMUX、BMUX、CMUX、DMUX输出O5）
• 从O6输出进入专用异或XOR门
• 从O5输出进入进位逻辑链（carry-logic chain）
• 从O6输出进入进位逻辑多路选择器的选择行
• 提供存储单元的D输入（Feed the D input of the storage element）
• 从O6输出到 F7AMUX/F7BMUX 宽多路选择器

除了基本的 LUTs 外，Slices 还包含三个多路选择器( F7AMUX、F7BMUX 和 F8MUX )，这些多路选择器用于组合4个 function generators 来实现 Slice 中7或8个输入的任何函数。

• F7AMUX：用于从LUT A 和LUT B生成7输入函数
• F7BMUX：用于从LUT C和LUT D生成7输入函数
• F8MUX：用于组合所有LUTs来生成8输入函数。

个人理解： 一个Slice有4个LUT6，即可实现4个六输入函数。也就是说，如果需要实现7输入的函数或LUT7，就可以用 F7AMUX 将最下面两个 LUT6(A、B)组合起来，也可以用 F7BMUX 将另外两个 LUT6(C、D)组合起来；如果使用F8MUX将两个LUT7进行组合，即可得到一个8输入函数或者LUT8。 具有8个以上输入的函数可以使用多个Slice来实现，但在CLB中，不能通过Slice之间直接相连，来得到输入个数大于8的function generators。

”但是级联的LUT越多，潜在的组合逻辑时延就越严重，对于系统时延的要求就越苛刻，一般采用寄存器来同步后再将结果输出，以确保输出结果正确。“（原文链接：http://t.csdnimg.cn/eCByP）

”在实际开发中，如果采用多个LUT6级联来实现，当输入位数过多，即组合逻辑复杂时，则会造成级联的LUT6过多，逻辑级数变大大，其结果是通常会造成组合逻辑延时多大，导致时序紧张，因此，在设计中，我们一般采用插入FF的方法来切割组合逻辑，防止级数偶合，使得每一段的逻辑级数都不过于长，从而优化时序。（原文链接：http://t.csdnimg.cn/jzc2N）“

2.2 ··· 不同级别LUT等效比

本节，我们可以通过代码、RTL视图、综合后的视图、资源消耗的角度，
来探讨LUT6、LUT5、LUT4之间的联系。

2.2.1 ··· LUT6

下面这段代码，按照前文所叙述，可以用LUT6来实现。
那么，我们先观察其在Vivado中的RTL视图和综合后的视图。

`timescale 1ns / 1ps

module prj_top(
    input din0,
    input din1,
    input din2,
    input din3,
    input din4,
    input din5,
    output dout
    );
 	assign dout = din0 & din1 & din2 & din3 & din4 & din5;

endmodule

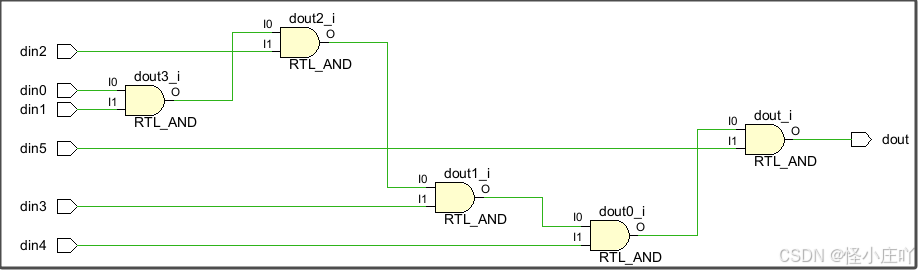

RTL视图如下，就是几个简单的与门电路的组合，实际上这个可以直接从Verilog代码中看出来的。

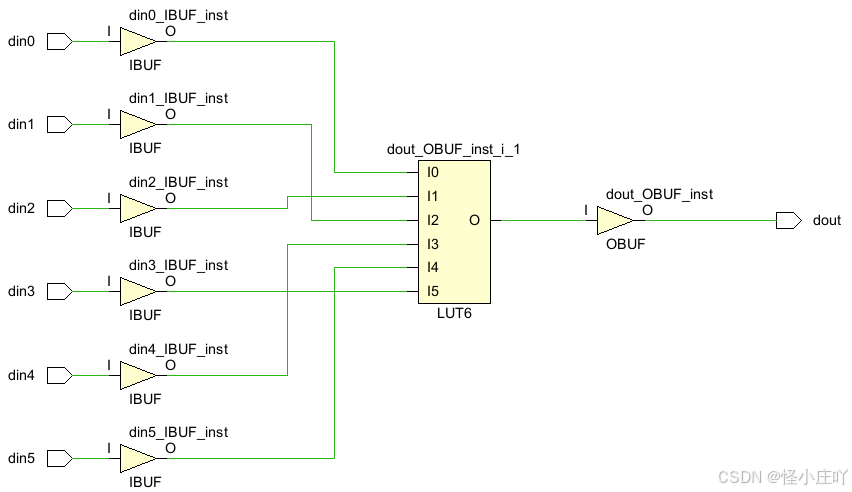

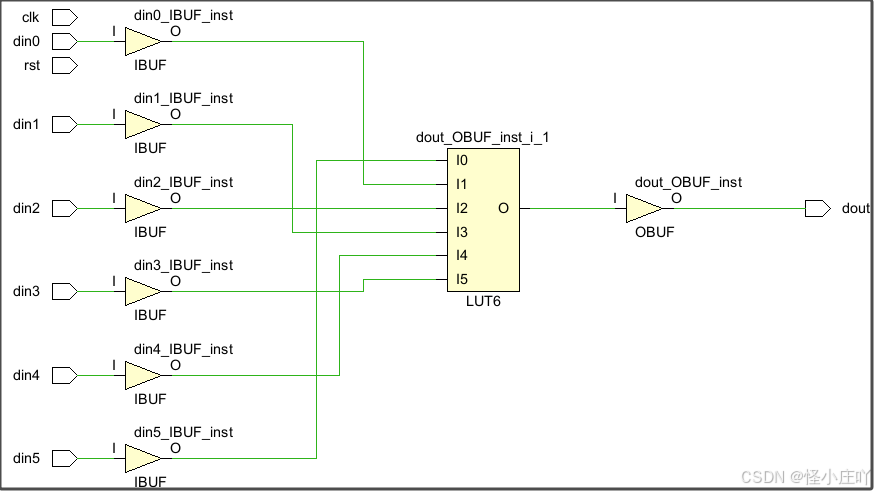

那么，它综合后是什么样子的呢？综合后的视图，如下所示。
不错所料，是个LUT6电路。
那么，如果把其中的 与门 换成 或门，或者是 异或等其它逻辑门，改变代码逻辑如下。
理论上来说，代码综合后的结果依旧是个LUT6电路，只是LUT6里面的真值表发生了改变。

`timescale 1ns / 1ps

module prj_top(
    input din0,
    input din1,
    input din2,
    input din3,
    input din4,
    input din5,
    output dout
    );
 //   assign dout = din0 & din1 & din2 & din3 & din4 & din5;
    assign dout = ( (din0&din2) ^ din1 | din4 & din5 ^ din3);

endmodule

如果接着改变代码逻辑如下，
理论上来说，RTL电路不会发生太大变化，只是改改门电路的位置与输出，
那么，代码综合后的结果依旧是个LUT6嘛？还是说会发生改变？

`timescale 1ns / 1ps

module prj_top(
    input din0,
    input din1,
    input din2,
    input din3,
    input din4,
    input din5,
    output dout0,
    output dout1
    );
   assign dout0 = din0 & din1 & din2 & din3 & din4 & din5;
   assign dout1 = din0 & din1 & din2 & din3 & din4 ;
//    assign dout = ( (din0&din2) ^ din1 | din4 & din5 ^ din3);

endmodule

其RTL视图如下：

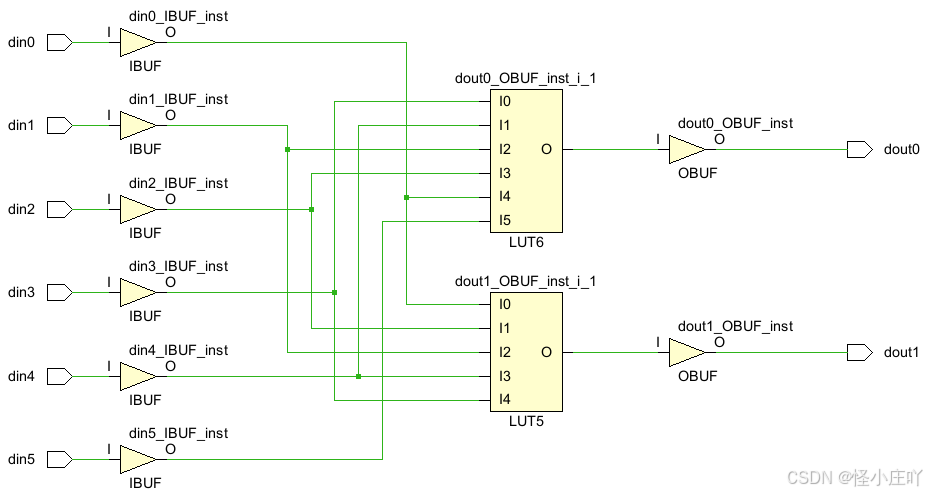

代码综合后的视图为：
哦豁！这份代码综合后的结果为一个LUT6与一个LUT5了，已经发生了改变。
那接下来就掰扯掰扯LUT5。

2.2.2 ··· LUT5

如下，把上述代码中的dout0输出注释掉，可以推测出下列代码的综合结果是个LUT5。

`timescale 1ns / 1ps

module prj_top(
    input din0,
    input din1,
    input din2,
    input din3,
    input din4,
    input din5,
    output dout0,
    output dout1
    );
//   assign dout0 = din0 & din1 & din2 & din3 & din4 & din5;
   assign dout1 = din0 & din1 & din2 & din3 & din4 ;
//    assign dout = ( (din0&din2) ^ din1 | din4 & din5 ^ din3);

endmodule

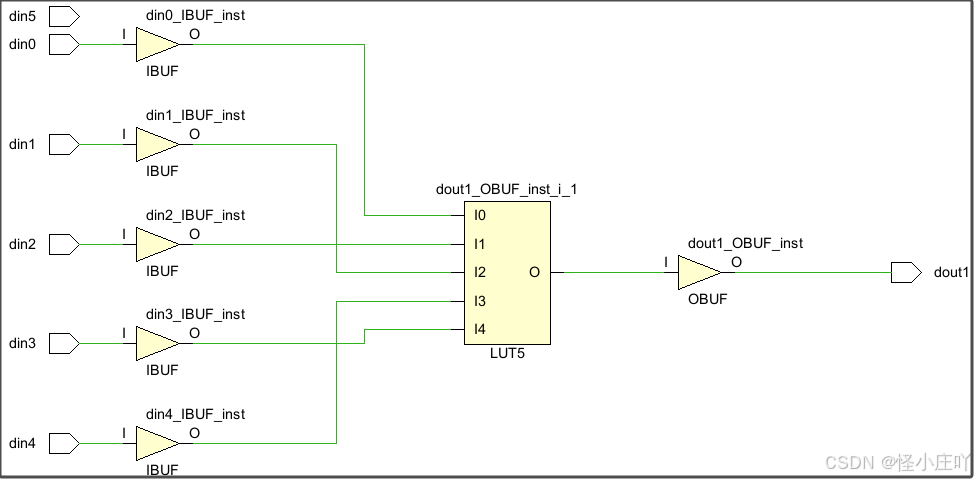

其代码综合后的结果为：

如下，把上述代码接着做更改，下列代码的综合结果会是两个LUT5嘛？
盲猜不是。

`timescale 1ns / 1ps

module prj_top(
    input din0,
    input din1,
    input din2,
    input din3,
    input din4,
    input din5,
    output dout0,
    output dout1
    );
//   assign dout0 = din0 & din1 & din2 & din3 & din4 & din5;
   assign dout1 = din0 & din1 & din2 & din3 & din4 ;
//    assign dout = ( (din0&din2) ^ din1 | din4 & din5 ^ din3);

endmodule

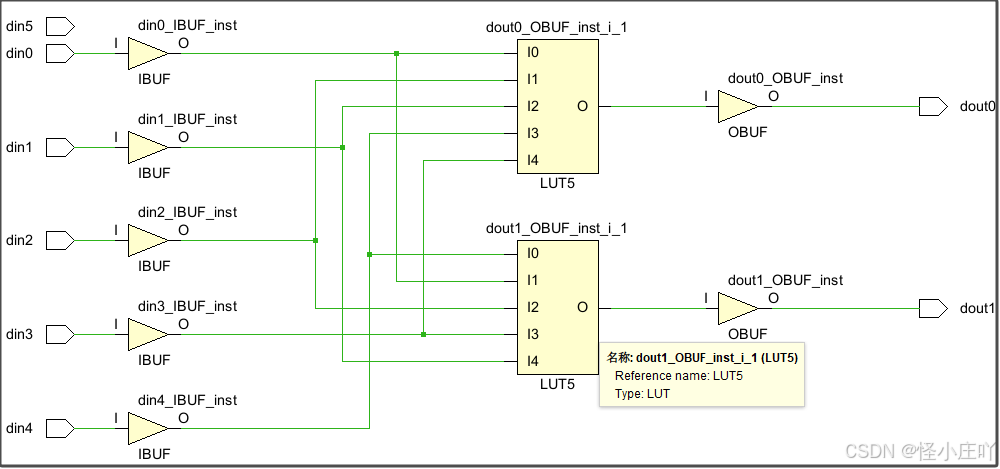

综合后的结果如下，是两个LUT5？（可能会有道友觉得应该是个LUT6呀！）

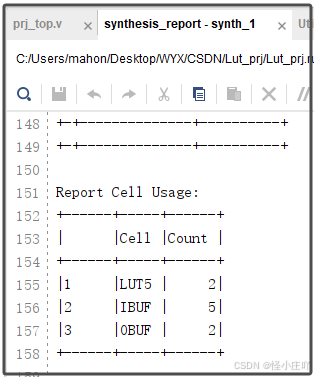

道友莫慌，我们先看综合报告：


综合报告里面确实也说了，两个LUT5。

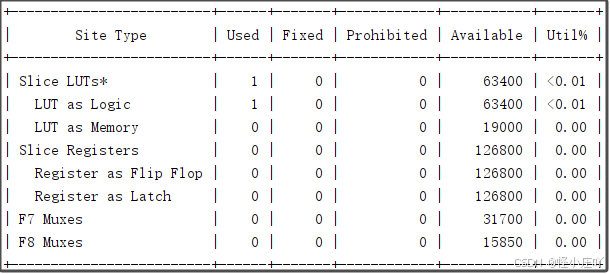

但是，所给出的资源利用里面，也明确地表明只消耗了一个LUT（即LUT6），且 LUT as Logic 。
结论便是：即便综合后的视图显示是两个LUT5，但最终资源消耗里面只占用了1个LUT6。

2.2.3 ··· LUT4

对于LUT4，诸位道友们，咱们也不用装了，直接上代码。

`timescale 1ns / 1ps

module prj_top(
    input din0,
    input din1,
    input din2,
    input din3,
    input din4,
    input din5,
    output dout0,
    output dout1
    );
//   assign dout0 = din0 & din1 & din2 & din3 & din4 & din5;
   assign dout1 = din0 & din1 & din2 & din3 & din4 ;
//    assign dout = ( (din0&din2) ^ din1 | din4 & din5 ^ din3);

endmodule

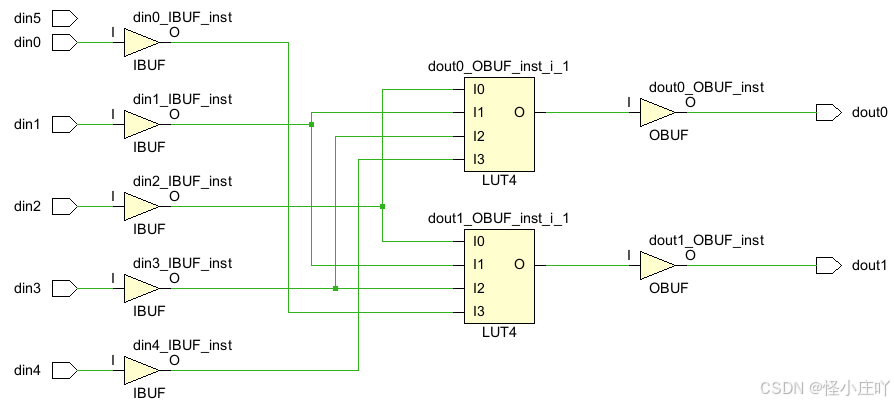

此时，综合后的结果为：两个LUT4。那么，资源消耗会显示是一个LUT5嘛？

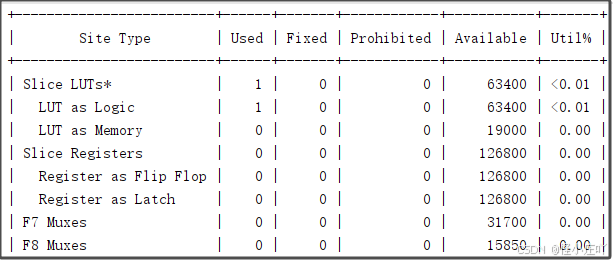

当然不会！7系列里面的LUT资源是LUT6 。且看资源利率用报告，

最终资源消耗里面只占用了1个LUT6。

那么，把代码的输出加到3输出呢？

`timescale 1ns / 1ps

module prj_top(
    input din0,
    input din1,
    input din2,
    input din3,
    input din4,
    input din5,
//    output dout0,
    output dout1,
    output dout2,
    output dout3
    );
//   assign dout0 = din0 & din1 & din2 & din3 & din4 & din5;
   assign dout3 = din0 | din1 | din2 | din3;
   assign dout2 = din1 ^ din2 ^ din3 ^ din4;
   assign dout1 = din0 & din1 & din2 & din3;
 //  assign dout0 = din1 & din2 | din3 ^ din4;

endmodule

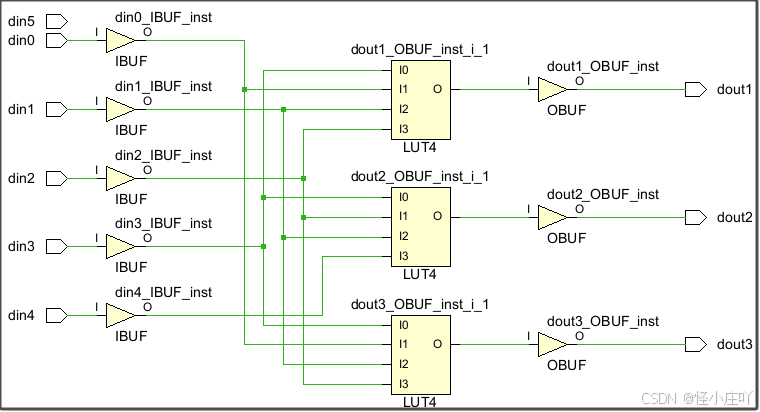

综合结果，是符合预期猜想的。

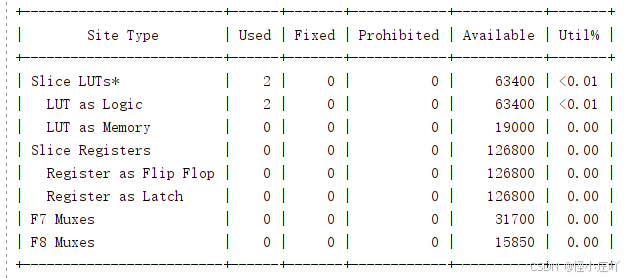

那么，资源利用呢？是一个LUT6嘛？

不是的，因为一个LUT6最多有两个输出，而且还是作为两个LUT5时才可以的。
因此，当有三个LUT4输出时，那就需要消耗两个LUT6了。

那么，接着该代码，把代码的LUT4输出加到4个输出，理论上是消耗两个LUT6。

`timescale 1ns / 1ps

module prj_top(
    input din0,
    input din1,
    input din2,
    input din3,
    input din4,
    input din5,
    output dout0,
    output dout1,
    output dout2,
    output dout3
    );
//   assign dout0 = din0 & din1 & din2 & din3 & din4 & din5;
   assign dout3 = din0 | din1 | din2 | din3;
   assign dout2 = din1 ^ din2 ^ din3 ^ din4;
   assign dout1 = din0 & din1 & din2 & din3;
   assign dout0 = din1 & din2 | din3 ^ din4;

endmodule

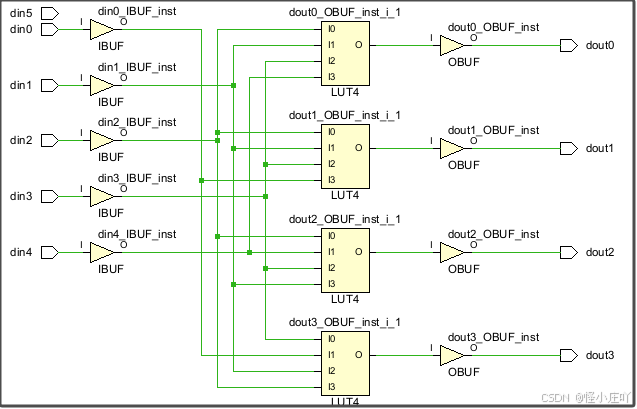

代码综合后的结果为：

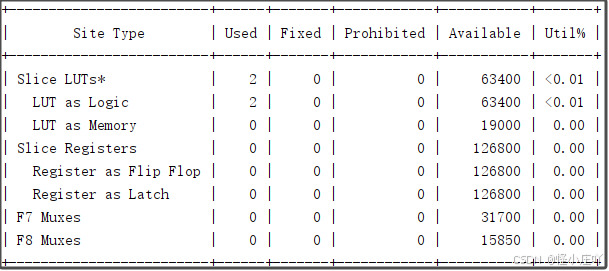

综合后的资源消耗：

2.2.4 ··· 小结

千歌给我发了一句话：”一般实际使用中，真大佬，会压榨每一个LUT。所以会涉及这个，如何把LUT6拆开使用。如果只写概念，会比较浅。“

三、逛博客时所看到的LUT6

3.1 ··· 逻辑单元的发展历程

• 千歌在《零基础学FPGA（八）：可编程逻辑单元（基本结构，Xilinx+Altera）》中对基于多路选择器的逻辑单元、基于PLD结构的逻辑单元、基于查询表的逻辑单元的发展历程有段描述，解释了为什么基于查询表的逻辑单元能成为主流。道友感兴趣的话，可以去看看。

3.2 ··· LUT6的被选择

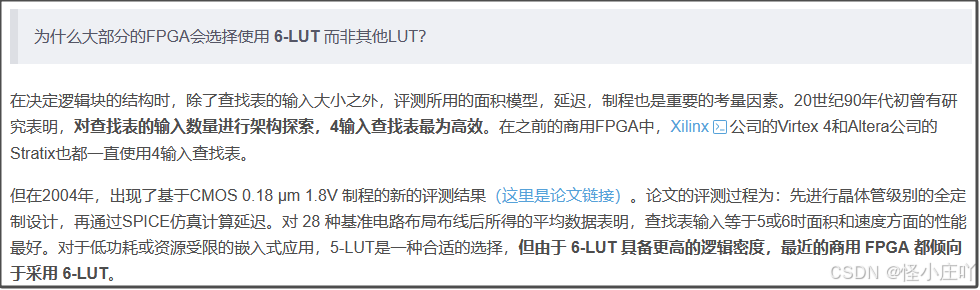

• 关于LUT4、LUT5、LUT6，谁成为了成为主流的问题，参考下博客《FPGA结构：LUT（查找表）和 MUX（多路选择器）介绍》里面的截图。

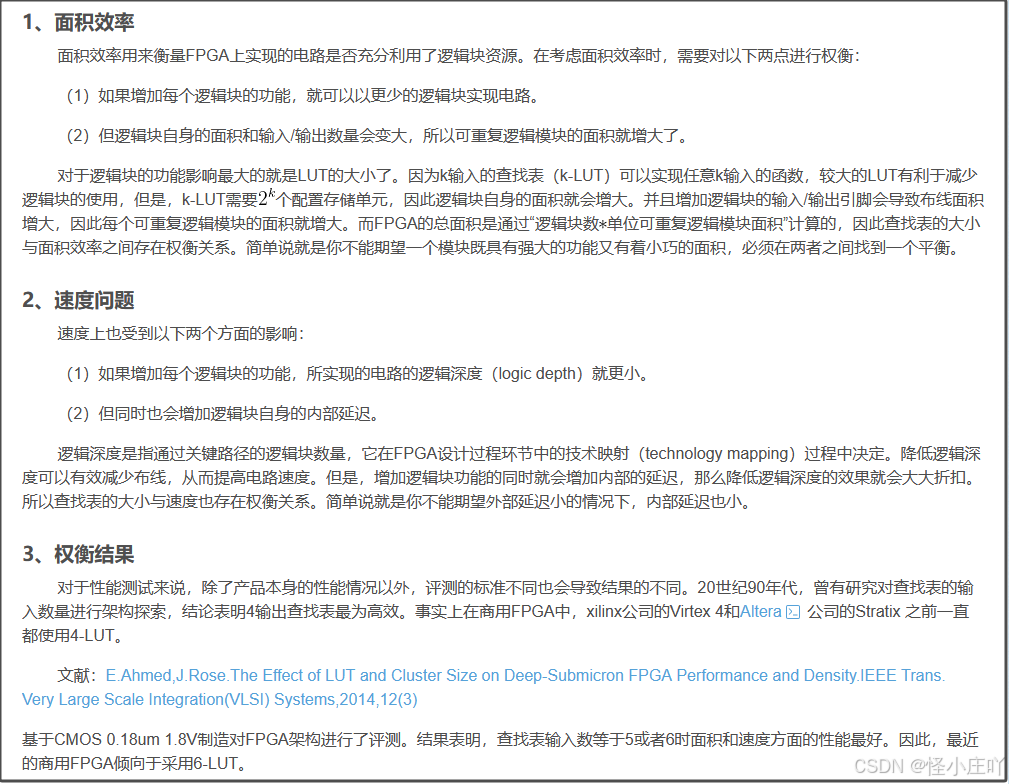

  - 除了上述截图中的内容，在博客《FPGA原理与结构（2）——查找表LUT（Look_Up_Table）》中，也解释了在如今的主流FPGA中，基本采用的都是6输入的LUT6，不是7输入或者5输入，这是基于面积效率、速度等相关性能的权衡后的结果，介绍的更加详细、全面，如下图所示。


3.3 ··· LUT与真值表、LUT6与LUT5

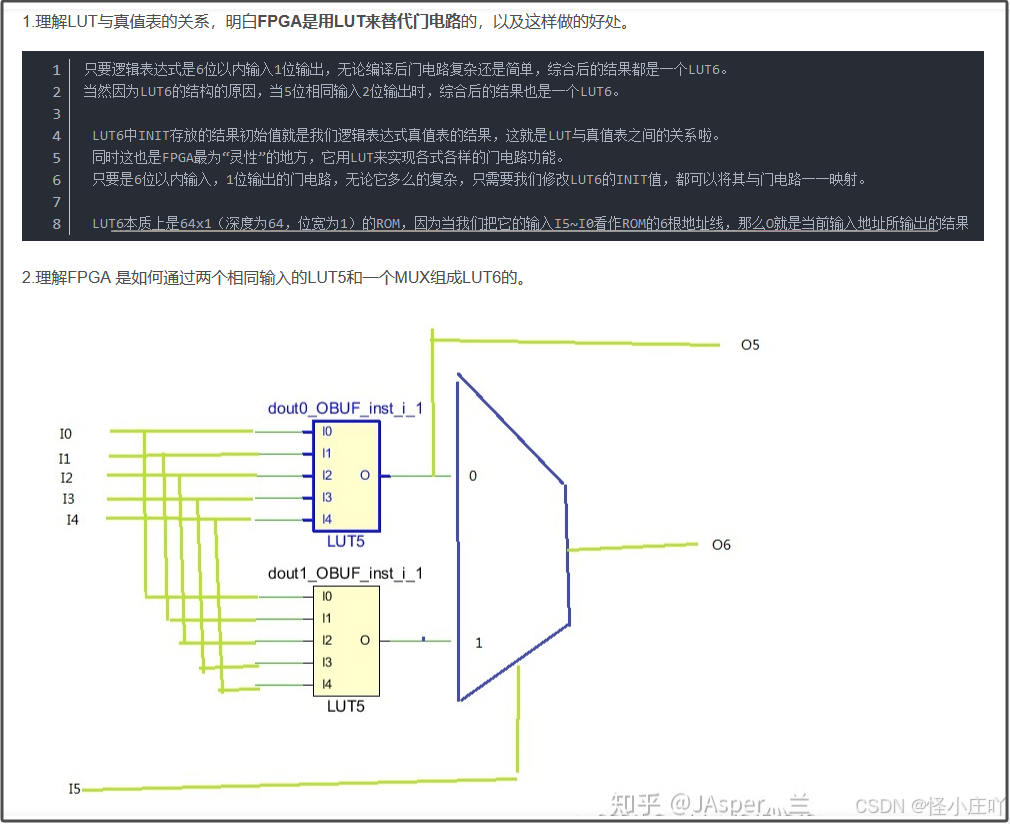

• 在博客《1.3 7系列FPGA CLB》中有对LUT与真值表、LUT6与LUT5的关系进行总结，可以看一下。


四、总结与补充

在这部分，留下一些LUT学习的后话，留给未来。

• LUT与传统逻辑门电路
  传统门电路的复杂度随着输入逻辑变量数量的增加而增加，
  且电路内部的逻辑门、线路的延迟不可避免、也不尽相同，且不同的延迟会引起时序相关问题；
  而LUT本质上是通过读取输入信息来选择预设的结果进行输出，因此，每次LUT内部的查找的延迟都是一定的。
  这点结合着 章节3.3 中的 LUT与真值表的关系 来看，就会很容易理解，为什么在FPGA中会选择用LUT来代替传统门电路。

• 在博客上看到的两段话

”LUT本质上是一个RAM。当逻辑块实现组合逻辑电路时，查找表中存储的真值表就可以作为小规模的存储器。通常来说，FPGA不可能将所有的查找表都用来实现组合逻辑电路。因此，利用查找表为用户电路实现存储器，既能实现芯片内部的存储功能，又能提高硬件资源使用率。“（这段话的出处，当时忘了记录是在哪篇博客上看到的）

”在Xilinx的FPGA架构中，只有SLICEM的逻辑块里的查找表才能被用作存储器，由查找表构成的存储器称为分布式RAM。分布式RAM能够实现异步访问，但如果使用分布式RAM实现大规模存储器，那么实现逻辑的查找表就会变少。因此，建议仅在需要小规模存储器时使用这种实现方法。“（原文链接：http://t.csdnimg.cn/eiM6G）

• 《ug474_7Series_CLB.pdf》官方文档，建议诸位道友们原汁原味读一遍。

• 这篇CSDN上的博客《FPGA从入门到精通(2) - LUT》写的还不错，与知乎上的《FPGA从入门到精通(2) - LUT》是同一人所写、所发表，后者被引用、借鉴的次数比较多，道友可以去看一看。

• 文档ug474有句话”Device capacity is often measured in terms of logic cells, which are the logical equivalent of a classic four-input LUT and a flip-flop.“，意思是说器件容量通常用逻辑单元来衡量，逻辑单元相当于一个经典的四输入LUT和一个触发器。

• 插个题外话：上次参加了上海慕尼黑电子展，看了下复旦微、高云、紫光同创、智多晶、安路、京微齐力这几家的FPGA产品，他们的产品手册上都会标注芯片所对应的逻辑资源容量，或是直接标注LUT6的资源数量。
