背景

  • 基于Xilinx的7系列FPGA，
    在通过文档《ug474_7Series_CLB.pdf》学习CLB过程中，
    对7系列CLB中的分布式RAM（Distributed RAM）进行展开学习，遂就有了此文。

系列目录与链接

基于Xilinx的7系列FPGA，笔者在对CLB进行学习、研究时，归纳并总结出了以下博文：
1、分篇1：《7系列 之 查找表（Look-Up Table，LUT）》
2、分篇2：《7系列 之 存储单元（Storage Elements）》
3、分篇3：《7系列 之 多路复用器（Multiplexers）》
4、分篇4：《7系列 之 进位逻辑（Carry Logic）》
5、分篇5：《7系列 之 分布式RAM（Distributed RAM）》
6、分篇6：《7系列 之 7系列 之 移位寄存器（Shift Registers）》
7、总纲 ：《7系列 之 可配置逻辑块(7 Series Configurable Logic Block,CLB)》

说明1：本系列基于文档文档《ug474_7Series_CLB.pdf》而写，翻译和感悟，会出现中英文混合的情况。
说明2：虽然文中会出现一些原文的部分截图，但非常支持并推荐道友们去看原汁原味的官方文档
说明3：在查阅相关资料过程中，发现一些关于相关知识点的介绍零零散散，本系列会对其进行整合，力求详尽。
说明4：如果文章有误，欢迎道友们指出、讨论，笔者也会积极改正，希望一起进步！

文章目录

Ch.1: RAM相关的基本概念

1.1 ··· 随机存取存储器（RAM）

  • 随机存取存储器（Random Access Memory，RAM），可以随时读写（刷新时除外），而且速度很快，通常作为操作系统或其他正在运行中的程序的临时数据存储介质。RAM工作时可以随时从任何一个指定的地址写入（存入）或读出（取出）信息。它与ROM的最大区别是数据的易失性，即一旦断电所存储的数据将随之丢失。RAM在计算机和数字系统中用来暂时暂存程序、数据和中间结果。

  • RAM的一些基本特点：
    1、易失性：RAM是一种易失性存储介质，这意味着当电源关闭时，存储在RAM中的数据会丢失。
    2、读写速度：RAM的读写速度非常快，通常比硬盘驱动器（HDD）和固态驱动器（SSD）这类长期存储设备要快得多。
    3、用作工作内存：计算机将RAM用作工作内存（或主存），用于暂时存储正在运行的程序和数据，以便CPU能够快速访问。
    4、容量：RAM的容量通常以字节（B）为单位，常见的RAM大小从几GB到几十GB不等，取决于计算机系统的需求。
    5、类型：RAM主要有两种类型，即静态RAM和动态RAM。静态RAM，速度快但成本高，通常用作高速缓存；动态RAM速度稍慢但成本较低，通常用作主存。

1.2 ··· FPGA中的RAM

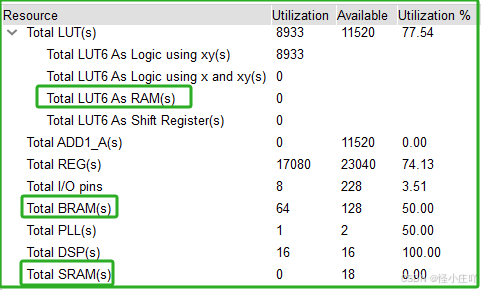

在FPGA中，笔者目前接触到的RAM主要分为三类：
块RAM（Block RAM，BRAM），
分布式RAM（Distributed RAM），
和静态RAM（Static Random-Access Memory，SRAM）。
在这里插入图片描述

1.2.1 ··· BRAM

  • 块RAM（BRAM，Block RAM），FPGA中专用RAM资源，固定分布在FPGA内部的特定位置。
  • 性能优异但数量有限，每一个BRAM是36Kb大小，也可以配置成2个18Kb的BRAM，BRAM可以用来实现多种不同位宽和深度的RAM/ROM/FIFO，在FPGA中应用非常广泛和灵活。
  • BRAM的输出需要时钟来驱动，具有较大的存储空间，在作为FIFO调用资源的基础下，支持不同位宽的读写（时序逻辑输出）。

1.2.2 ··· 分布式RAM

  • 分布式RAM（Distributed RAM），使用是CLB中的SLICEM中的LUT，会占用一定的逻辑资源，使用时位宽和深度都可以随意配置。

1.2.3 ··· SRAM

  • 静态RAM（Static Random-Access Memory，SRAM）
  • 所谓的“静态”，是指这种存储器只要保持通电，里面储存的数据就可以恒常保持。相对之下，动态随机存取存储器里面所储存的数据就需要周期性地更新。
    -当电力供应停止时，SRAM储存的数据还是会消失（被称为volatile memory），这与在断电后还能储存资料的ROM或闪存是不同的。

1.3 ··· BRAM与分布式RAM

那么，在BRAM和分布式RAM之间该怎么选择呢？

  • 参考文献4，提及了BRAM与分布式RAM的选择方法：
    1、小于或等于64bit容量的都用分布式RAM实现；
    2、深度在64~128之间的，若无额外的block，可用分布式RAM；数据宽度大于16时，用BRAM。
    3、分布式RAM有比BRAM更好的时序性能。分布式RAM在逻辑资源CLB中。而BRAM则在专门的存储器列中，会产生较大的布线延迟，布局也受制约。
    4、分布式RAM可以是纯组合逻辑，即给出地址马上出数据，也可以加上register变成有时钟的RAM。而BRAM一定是有时钟的。

上述做个参考，建议道友还是转跳至 本文的第3.7章，有官方给的说明。

Ch.2: 7系列中的SLICEL & SLICEM

2.1 ··· Slice的构成

2.2 ··· SLICEL & SLICEM

  • SLICEL结构：
    在这里插入图片描述
  • SLICEM结构：
    在这里插入图片描述

由上述两个图可以看出，SLICEM和SLICEL的大体结构相同。但是，SLICEM中每个LUT6的输入多了一个DI信号，并且CE信号中引入了WE控制。（两者区别，笔者并未在图中标出，不过仔细对比下两者的结构示意图，还是可以看出来的。）

同时，继续放大 xc7a100tfgg676-2 (active) 在Vivado的Device视图并对比，可以发现SLICEM和SLICEL在Device视图上明显的区别就在于两者的LUT有所不同。
在这里插入图片描述
上图，是对 SLICE_X30Y78（SLICEM）的Device视图中的LUT6放大截图。

在这里插入图片描述
上图，是对 SLICE_X31Y78（SLICEL）的Device视图中的LUT6放大截图。

将上述两种LUT的结构进行对比，可得：
1、 相同点：都具有地址输入线（A1-A6）,两个输出口（O5-O6）。
2、不同点：SLICEM的LUT6具有写地址输入线（WA1-WA8）,写数据端（DI1 DI2）,写使能端（WE），而SLICEL的LUT6没有。

这是由于以上的不同，才使得：
SliceL的LUT只具有存储数据的能力，只能作为ROM使用；
而SliceM的LUT还具备了数据写入的功能，可以作为分布式RAM或移位寄存器使用。

Ch.3: 7系列中的分布式RAM（Distributed RAM）

  • 分布式RAM（Distributed RAM），仅在SLICEM中可用（Available in SLICEM Only）。

3.1 ··· 分布式RAM（Distributed RAM）

一个 SLICEM中的多个查找表可以不同方式组合来存储更多的数据。
分布式 RAM的主要特点是快速，本地化并且对于小数据缓存区、 先进出、以及寄存器文件有着理想的效果。
对于更大储需求，可考虑用 18K 分区 RAM来实现。

3.1.1 ··· 分布式RAM（Distributed RAM）

SLICEM中的LUT6s可以被用作为同步RAM资源，称为分布式RAM（Distributed RAM）。
SLICEM中的多个LUT可以用多种方式组合起来以存储更大的数据量。

表2-3，展示了SLICEM中每种分布式RAM配置所使用的LUT数量(每个 Slice中有4个LUT)。
在这里插入图片描述
分布式存储配置包括：

  • Single port， 单端口
    – 只有一个通用地址端口，用于同步写数据和异步读数据。即，读写地址共用同一个地址总线。
  • Dual port，双端口
    – 一个端口用于同步写数据和异步读数据。
    – 一个端口用于异步读数据。
  • Simple dual port，简单双端口
    – 一个端口用于同步写数据（写数据端口没有数据输出或读取）。
    – 一个端口用于异步读数据。
  • Quad port，四端口
    – 一个端口用于同步写数据和异步读数据。
    – 三个端口用于异步读数据。

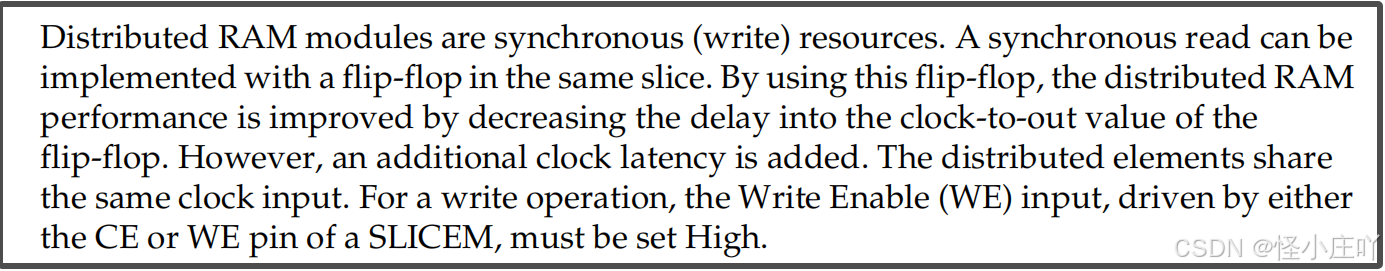

    在这里插入图片描述分布式RAM是同步写入，异步读取，在写使能信号WE为高电平时，并且处于时钟跳变沿时，数据写入到RAM中指定地址的空间中。数据读取则是异步操作，每次地址引脚的数据更新后，在经过LUT的时延后将指定地址的数据输出。

在这里插入图片描述
如图2-3所示，通用写数据端口 W6:W1（ 即图中的WA[6:1] ）是由D LUT的输入用D[6:1]进行的物理驱动。4个LUT的读数据端口都是独立的。因此，即使选择DPRAM64作为查找表配置，D查找表始终是有效的单端口；其他3个LUT实际上总是双端口的，尽管在读写地址连接在一起时可以选择SPRAM32。

图2-6至图2-14展示了占用一个Slice的各种分布式RAM配置示例。

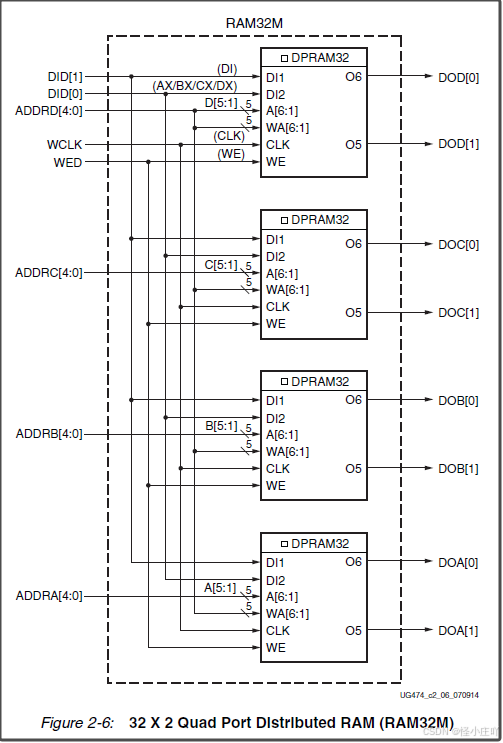

3.1.2 ··· x2 配置时

当使用 x2 配置时(图2-6中32×2四端口)，A6和WA6由软件驱动高电平，以保持O5和O6的独立性。

在这里插入图片描述

在这里插入图片描述

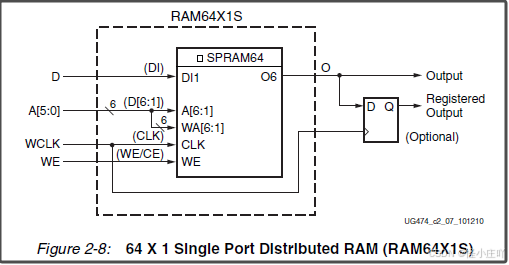

3.1.3 ··· Single-Port（单端口）

在这里插入图片描述
图2-8中D为输入的数据，WCLK为同步时钟，WE为使能信号，
A[5:0]为地址总线（读写共用），输出端可选是否使用寄存器实现同步读。

如果构建4个单端口64 × 1位模块，如图2-8所示，
4个RAM64x1单元要共用相同的时钟、write enable和共享读写端口地址输入，就可以占用一个Slice。这个配置相当于一个64 x 4位的单端口分布式RAM。

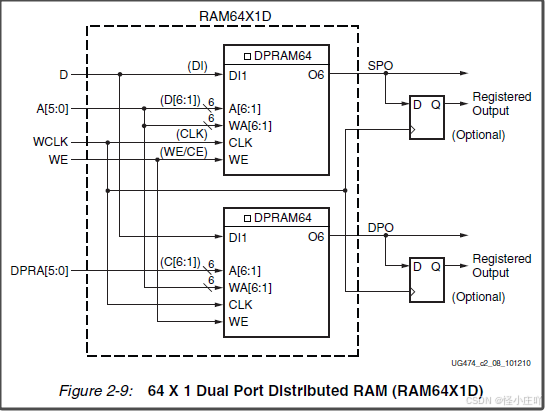

3.1.4 ··· Dual-Port（双端口）

如图2-9所示构建两个双端口64 × 1位模块，
两个RAM64X1D基元只要共用clock、write enable和读写端口地址输入，就可以占用一个Slice。
这个配置相当于一个64 x 2位的双端口分布式RAM。
在这里插入图片描述
一个端口(A[5:0]为地址输入)可同步写，异步读。
另一个端口（DPRA[5:0]为输入地址）只能异步读。
两个LUT6中存放着相同的数据，其实上面的LUT6就是一个单端口分布式RAM，
它的输出（SPO）取决于输入地址A[5:0]。
下面的LUT6的不同之处就是它的输入端口A[6:1]连的是DRPA[5:0]，
因此它的输出取决于地址DPRA[5:0]。

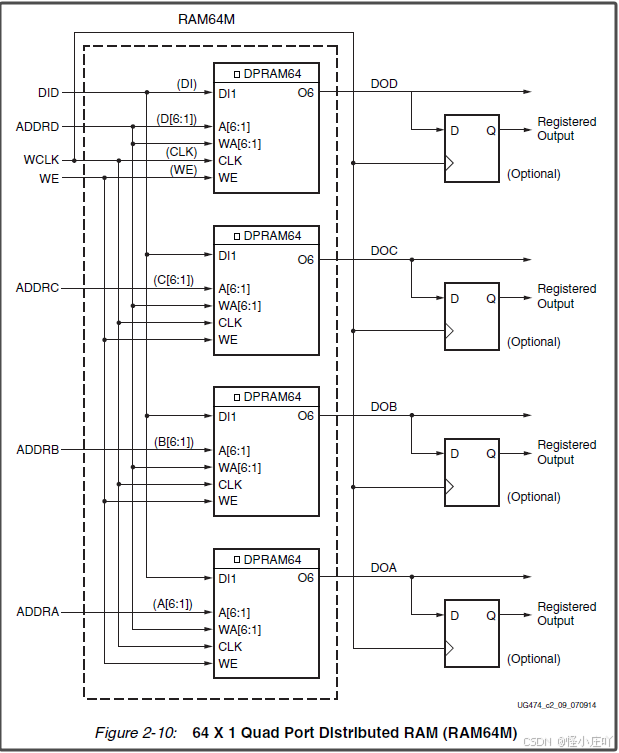

3.1.5 ··· Quad-Port（四端口）

在这里插入图片描述
一个端口(ADDRD为地址输入)可同步写、异步读。
另外的三个端口（ADDRA、ADDRB、ADDRC为输入地址）只能异步读。
这四个端口，都可选同步读，但要加一个寄存器。
结构与双端口相似，4个LUT所存放相同的数据，但每个端口都可以单独读不同地址的内容。

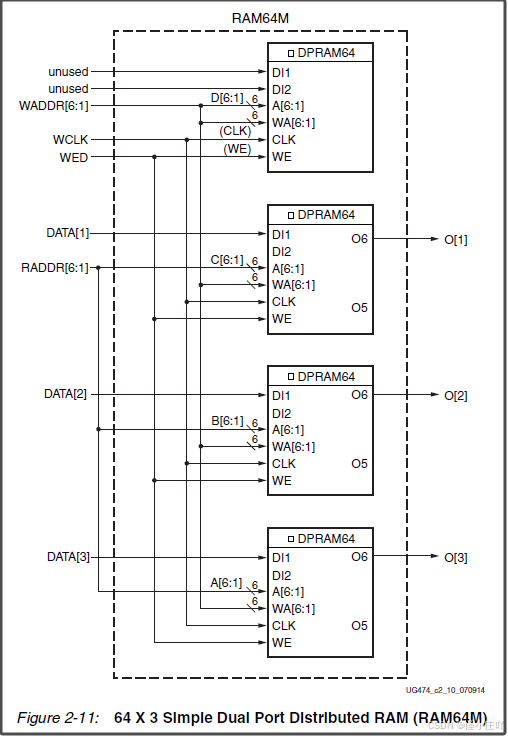

3.1.6 ··· Simple Dual-Port（简单双端口）

一个端口用于同步写（不能输出数据，即不能进行读），
另一个端口用于异步读（可配置成同步读，加一个寄存器）。

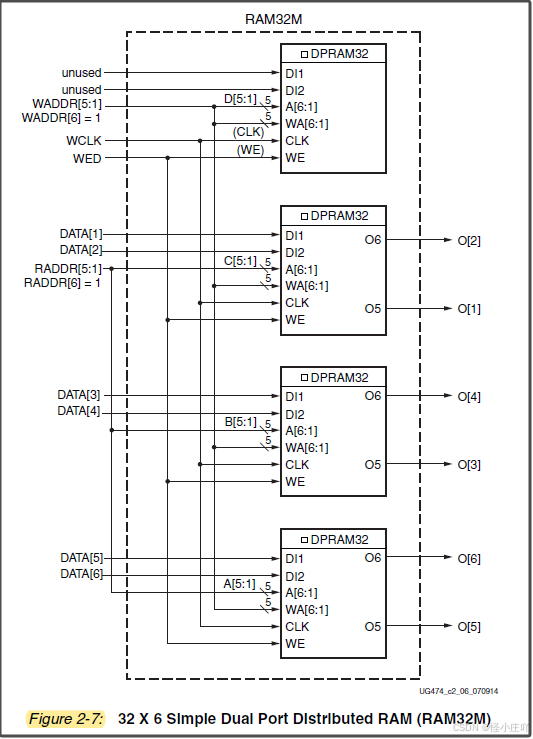

64x3简单双端口分布式RAM，3个数据输入口DATA[3:1]并行输入，3个数据输出口O[3:1]并行输出。
在这里插入图片描述

3.1.7 ··· 更大深度的分布式RAM

实现深度大于64的分布式RAM配置，

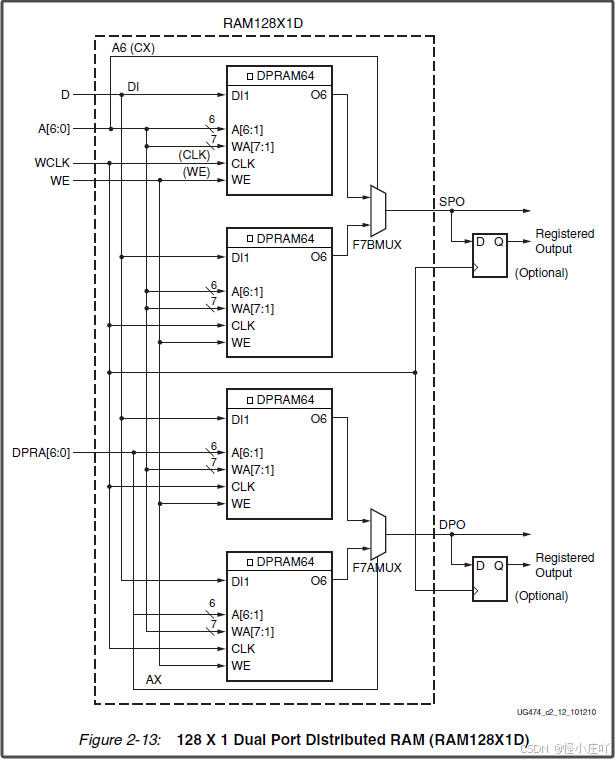

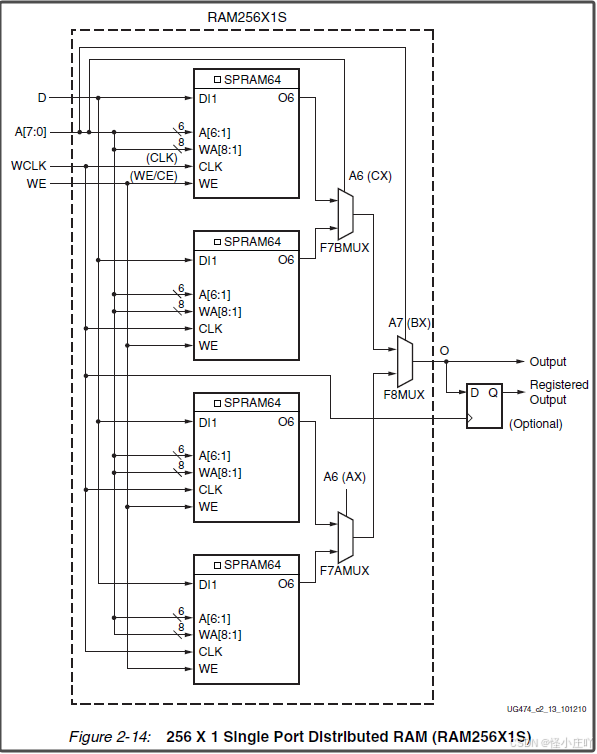

需要使用wide-function multiplexers(F7AMUX、F7BMUX和F8MUX)，如图2-12至图2-14所示。

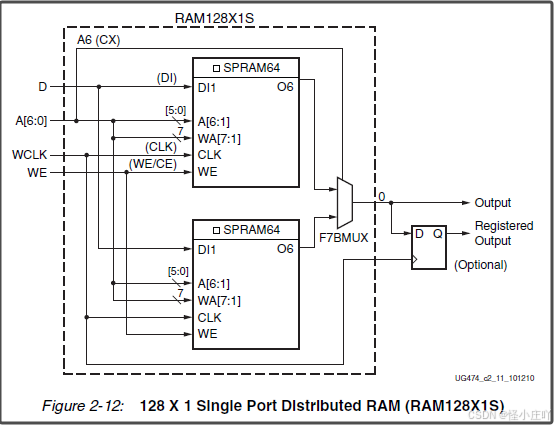

如果构建两个单端口128 × 1位模块，如图2-12所示，
两个128x1单元可以占用一个SLICEM，
只要它们共享相同的时钟、write enable和共享读写端口地址输入。
这种配置相当于128x2位单端口分布式内存。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

比提供的示例更大的分布式RAM配置需要多个Slice。
Slice之间没有直接的连接来在CLB内或Slice之间形成更大的分布式RAM配置。

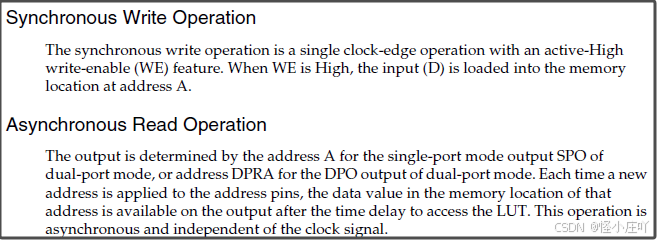

3.2 ··· 分布式RAM的数据流

在这里插入图片描述

  • 同步写操作：
    同步写是带有使能信号的单时钟沿操作。
    当写使能信号（WE）为高时，输入数据（D）被写入地址（address）对应的存储空间。
  • 异步读操作：
    当单端口时，输出由地址A决定，当双端口时，上面一个LUT（对应既可读又可写的）的输出SPO由地址A决定，下面一个LUT(只可读)的输出DPO由地址DPRA决定。每次地址变化，延迟访问LUT的时间后输出该地址的内存数据值。这个操作是异步的，可以独立于时钟信号（也可以配置成同步）。

3.4 ··· Read Only Memory (ROM)

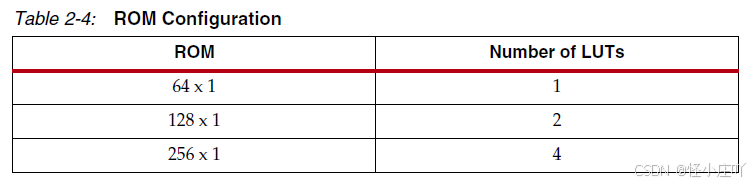

SLICEMs 和 SLICELs 中的每个函数生成器（LUT）都可以实现64x1位的ROM，有三种配置:ROM64X1、ROM128X1和ROM256X1。ROM内容会在每个设备配置时加载。每个ROM配置大小占用的查找表数量，如表2-4所示。
在这里插入图片描述

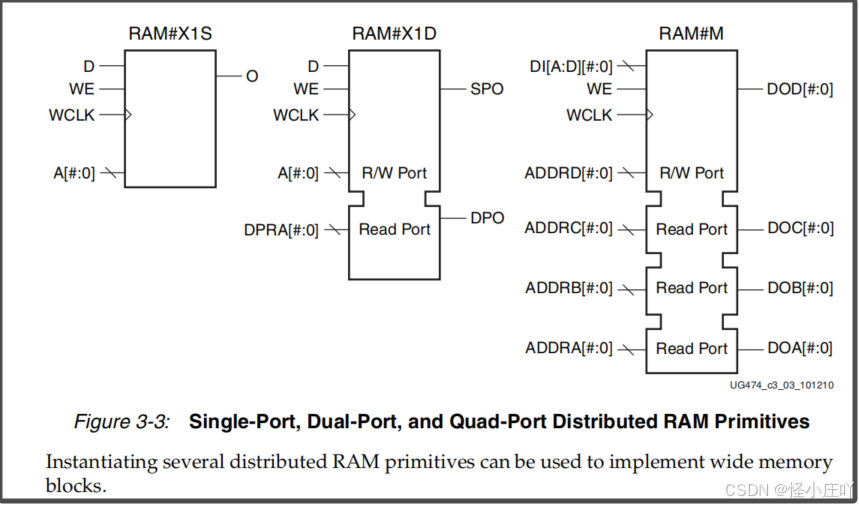

3.5 ···SLICEM分布式RAM中的原语（primitive）

在这里插入图片描述
在这里插入图片描述

  • RAM128X1D的原语：
   RAM128X1D #(
      .INIT(128'h00000000000000000000000000000000)
   ) RAM128X1D_inst (
      .DPO(DPO),   // Read port 1-bit output
      .SPO(SPO),   // Read/write port 1-bit output
      .A(A),       // Read/write port 7-bit address input
      .D(D),       // RAM data input
      .DPRA(DPRA), // Read port 7-bit address input
      .WCLK(WCLK), // Write clock input
      .WE(WE)      // Write enable input
   );
  • RAM64X16DP官方代码
// Dual-Port RAM with Asynchronous Read (Distributed RAM)
//
// File: HDL_Coding_Techniques/rams/rams_09.v
//
module v_rams_09 (clk, we, a, dpra, di, spo, dpo);
    input clk;                  //时钟信号
    input we;                   //写使能
    input [5:0] a;              //地址信号（读写共用）
    input [5:0] dpra;           //读地址信号
    input [15:0] di;            //输入数据
    output [15:0] spo;          //地址a对应的spo数据输出
    output [15:0] dpo;          //地址dpo对应的dpo数据输出

    reg[15:0] ram [63:0];       //RAM定义,深度64,位宽16

    always @(posedge clk) begin
        if (we)
          ram[a] <= di;
    end

    assign spo = ram[a];        //异步读
    assign dpo = ram[dpra];     //异步读
endmodule

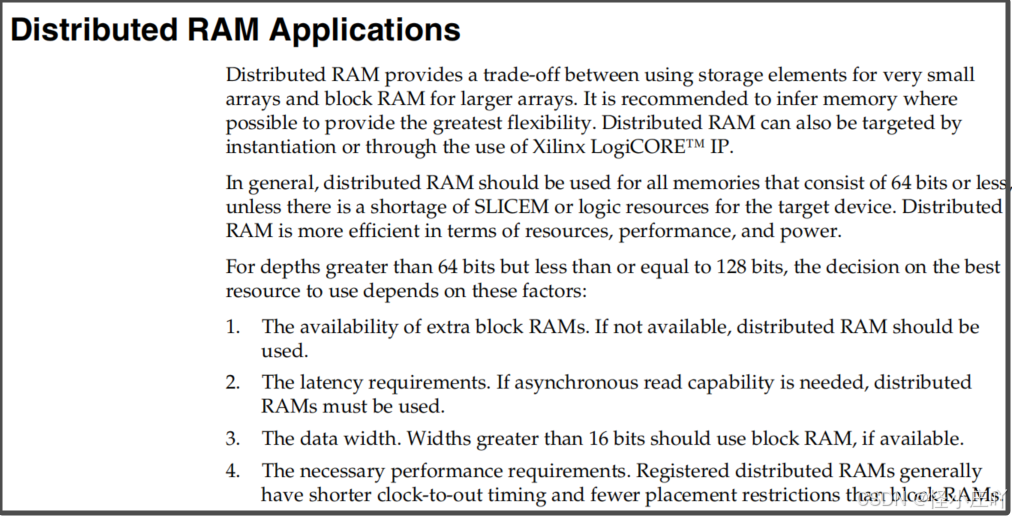

3.6 ··· 分布式RAM的应用

在这里插入图片描述

  • 分布式RAM提供了一种权衡，
    即：使用存储单元来处理非常小的阵列、使用BRAM来处理较大的阵列。
    建议在可能的情况下评估内存，以提供最大的灵活性。
    分布式RAM也可以通过实例化或通过使用Xilinx LogiCORE™ IP来实现。

  • 一般来说，分布式RAM应该用于所有由64位或更少组成的存储器，
    除非目标器件的SLICEM或逻辑资源短缺。分布式RAM在资源、性能和功率方面更高效。

  • 对于深度大于64位但小于或等于128位的存储器，决定使用哪种最佳资源取决于以下因素：
    1、额外RAM（BRAM）的可用性：如果没有，应该使用分布式RAM。
    2、延迟的要求：如果需要异步读取能力，必须使用分布式RAM。
    3、数据宽度：宽度大于16位的应使用BRAM，如果有BRAM的话。
    4、必要的性能要求：与BRAM相比，分布式RAM具有更短的时钟到输出时间和更少的布局限制。

参考文献

1、《ug474_7Series_CLB.pdf》
2、《随机存取存储器》
3、《[FPGA IP系列] 2分钟了解FPGA中的BRAM》
4、《BRAM、DRAM和SRAM的区别》
5、《FPGA原理与结构（6）——分布式RAM（Distributed RAM,DRAM）》
6、《FPGA从入门到精通(3) - DRAM》
