一、防反接（全桥整流器）

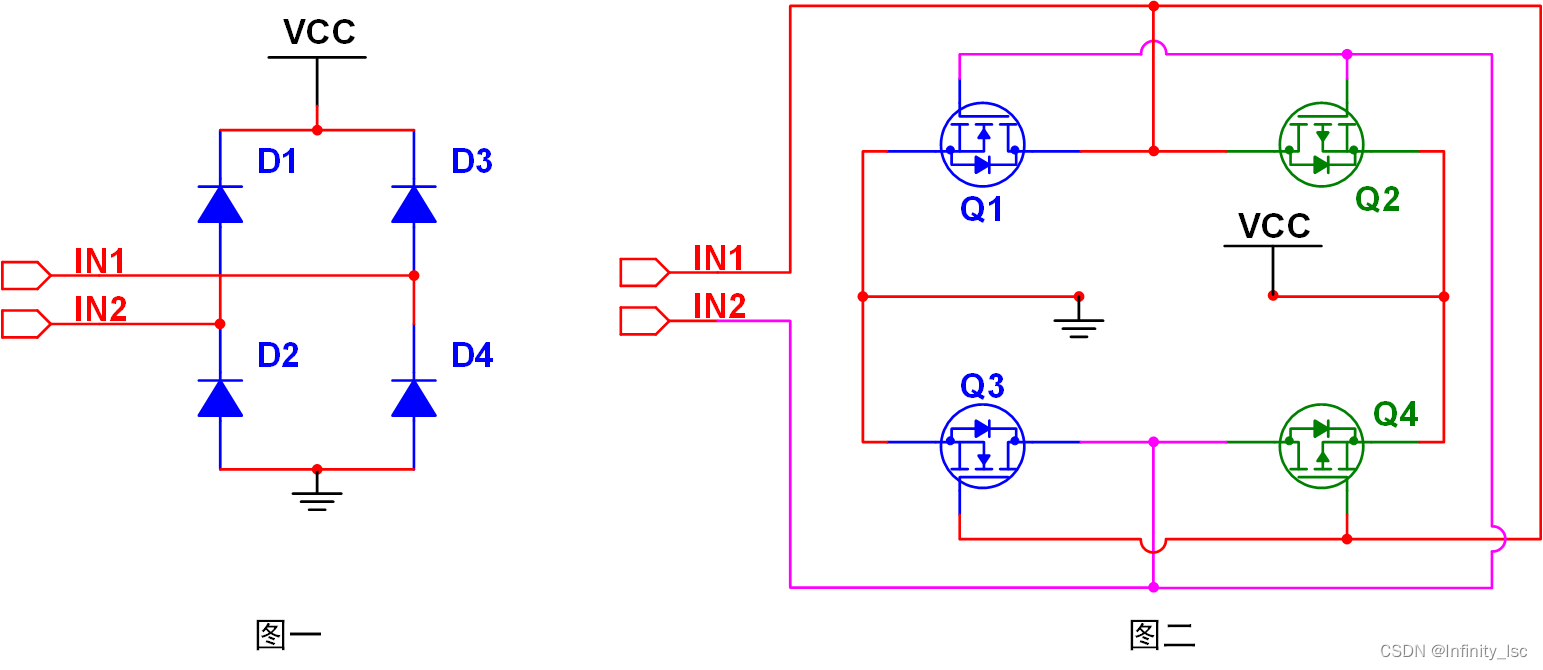

图1和图2所示的电路可用于保护负载，不受输入电源反接的影响，输出正负均一致。

二、稳压二极管（过压保护）

A.过压使能计算

图3 利用稳压二极管与电阻搭配，EN 可作为过压输出使能（VCC为过压值）

图3

$V_{CC}=V_{Z}+V_{be}\cdot (\frac{R_{1}+R_{2}}{R_{2}})$

B.过压使能电路

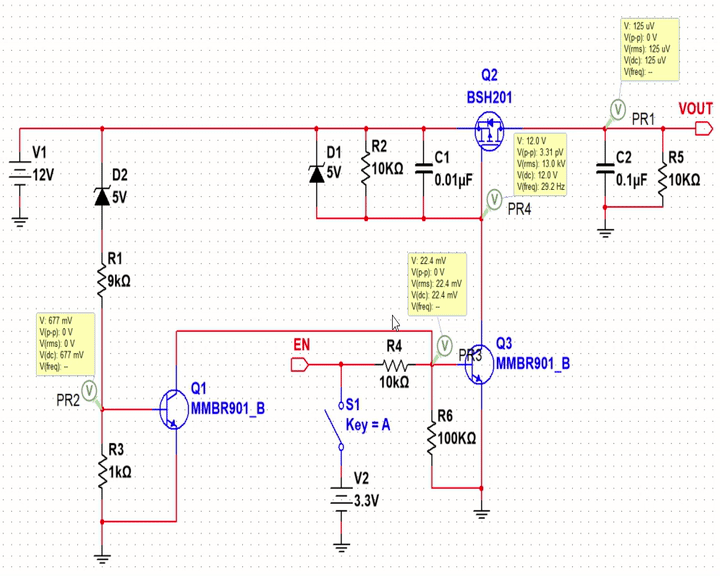

下图为过压使能仿真，当输入为 $12V$ 以下时， $V_{OUT}$ 可正常输出 $12V$ ；

当输入超过 $12V$ 时， $V_{OUT}$ 关断，没有输出，保护后级电路
