前提: 购买硬件和安装相关软件。

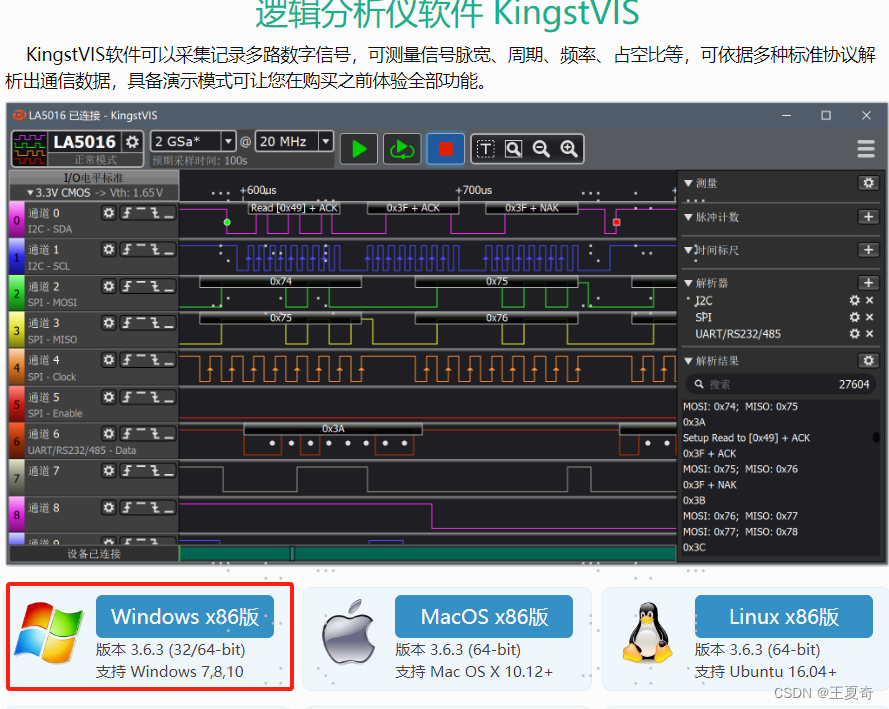

软件直接官网下载即可连接如下:Kingst Electronics。需要说明的是不仅仅只是LA5016,软件同时也兼容其他版本。
一般办公电脑,下载windows即可,下载安装包后,即可安装,不在赘述。(安装包集成了驱动,不需要额外安装)。如果安装老是失败,建议查看软件自带的文档,上面描述的很详细
安装好后,正常连接USB线,打开软件,看到以下视图
最先关注4处,如果连接成功则显示device connected(设备连接成功),如果有同学觉得英文看不懂,关注右上角的6处。单击点开

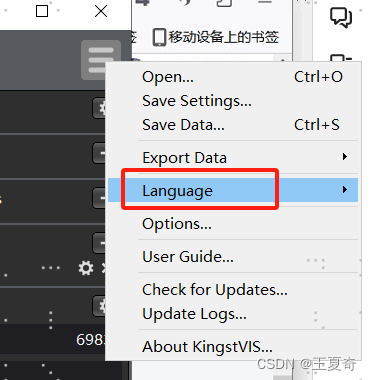

然后选择简体中文即可。
下面进入正题:
1:测量设置界面,依次可以选择测量通道数量,采样率,存储深度等信息
1.1:设置通道数量即通道数据采集方式

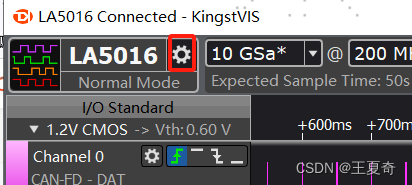

点击下图中的设置按键,另外在图示中,也可以观察到设备的具体型号和运行模式(LA5016和Normal的运算模式,下文将详细讲清楚)
一般情况下,连接成功后,会正确显示逻辑分析仪型号,如果错误,那也可以主动修改,如下图
点击设置按键后,得到如下界面

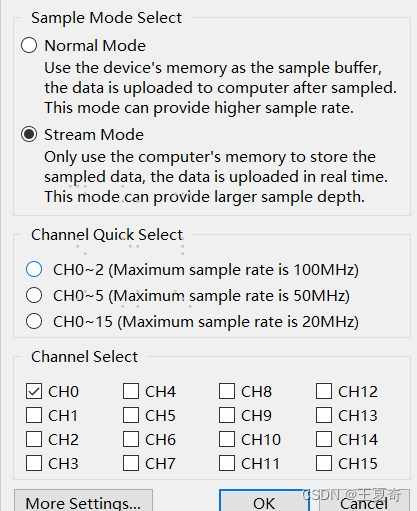

*1)模式选择
**1.1)Normal Mode(正常模式)此模式下将采样数据存放在,LAXXXX设备上,当我们点击测试时,采样数据被本地存储,当测试结束或测试暂停时,数据会通过USB线束,传送到电脑上。
**1.2)Stream Mode (流模式),也就是采集到的数据直接USB传送到电脑上。
优缺点对比,普通模式下,逻辑分析仪相当于采集数据和将数据发送给电脑,工作是分开来干的。于是,在采集数据时,就能够专心的去采集数据,不需要分心。去干数据传输的工作。于是就能够提供更高的采样精度。
对比流模式,因为一边采集数据,还要一边传送数据,所以采样频率低于普通模式,但是因为电脑本身的BUFF,比逻辑分析仪设备大的多,他一次性能量取更多的数据,也就是能提供更大的存储深度。
*2)Channel Quick Select
通道快速选择,这个基本没啥用,唯一有用的就是,可以查看通道最大采样频率。下图贴出了选择流模式时的最大采样频率,不同通道的频率还不一致,大家需要注意,根据情况选择合适的通道。

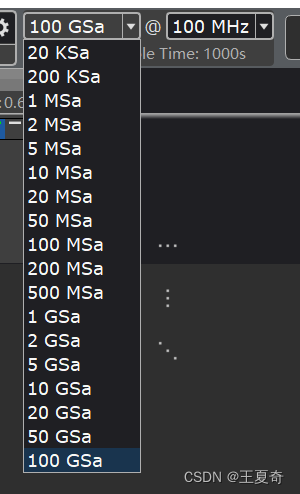

点击ok确定后,回到主界面可以看到存储深度,变大了,采样频率变小了。这也就意味着可以采集到更长时间段内的连续数据。
3*)ChannelSelect
通道选择:勾选机制,很简单
*4)More Seting

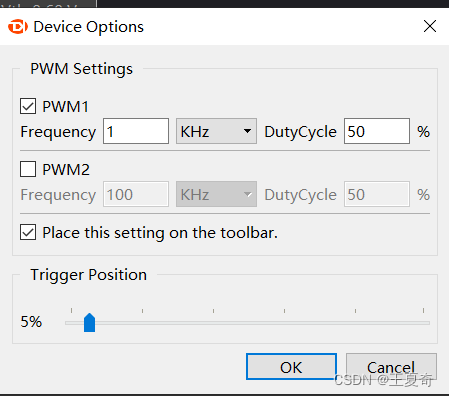

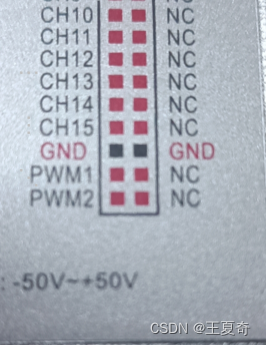

如下图所示,输出引脚中有两个PWM1和PWM2输出引脚,是可以输出PWM波形的。
以下就是设置的频率和占空比和触发位置
4:阈值电压的设置
对于阈值电压的设置,是指逻辑分析仪对1和0的判断,高于阈值则认为完成,低于阈值则认为是0
5:CAN测试连接的三种方式
①、分析仪GND 通道连接被测系统地,用2 个信号通道分别连接CAN 电平转换芯片的
RXD 和TXD 引脚,将其作为2 路CAN 信号来测量;
②、分析仪GND 通道连接CAN 总线的L 端,用1 个信号通道连接CAN 总线的H 端,
此时需要选中“反相(CAN-High)”;
③、先将被测CAN 总线连接到一个CAN 转TTL 电平模块,然后用分析仪的GND 和信
号通道分别连接该模块的地和信号输出端。
通常情况下,3 种方法都可以正确采集通信信号,但因CAN 规范规定的H-L 端压差为
0V(隐性)和2V(显性),所以当情况比较恶劣,比如一个主机带众多从机,或总线距离
很长时,会导致总线末端压差过小,从而使得采用方式②时分析仪无法正确识别电平,同时,
还因为方式②的GND 通道需要连接CAN-L 端,如果此时还需要测量其它信号的话就会造成
接地混乱。所以在条件允许的情况下推荐采用方式①或方式③进行测量。
(6)触发设置
此处触发设置,分为4种触发,1高电平。2低电平,3:上升沿,4:下降沿触发
触发的作用在于,如上面我们设置存储深度100MSa,采样频率100MHZ。那么将会采样1s的时间。但是如果中间存在,大量的无效数据,则我们可能啥也测量不到。触发的意思就是,只有符合条件时,采样才开始进行,数据才会被记录。
