对于SG90三线舵机的介绍

本文介绍了舵机的基本概念,特别是SG90舵机的工作原理,包括180度和360度的区别。重点讲解了如何通过PWM信号控制舵机角度和转速,并提供了相关代码示例,展示了如何使用定时器和中断技术实现PWM调制。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

一、什么是舵机

PWM

生成PWM波的原理

二、SG90工作原理

180度舵机

360度舵机

三、相关代码

main.c

timer0.c

timer0.h

delay.h


一、什么是舵机

“舵机是一种直流微型伺服电机,它能够接收并响应控制信号,实现角度或位置的精确控制。舵机通常由直流电机、电机控制器、电位器和减速器等部分构成,并封装在一个便于安装的外壳中。它通过闭环控制系统来工作,能够根据输入的信号精确地控制输出轴的角度,并在负载变化时自动调节以保持稳定的控制状态。舵机的应用非常广泛,包括在自动驾驶仪中操纵飞机舵面,以及在智能小车和机器人中实现转向和关节运动等功能。舵机可以分为不同的类型和角度,其中180°舵机最为常见。”——百度百科

我们今天的主角SG90是舵机中最为常见的种类之一,它分为180度舵机和360度舵机。

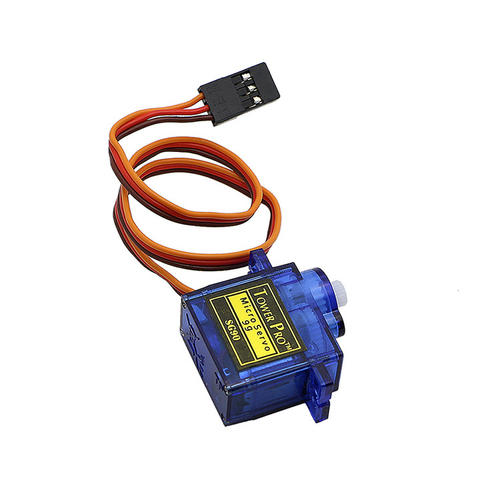

图1 SG90

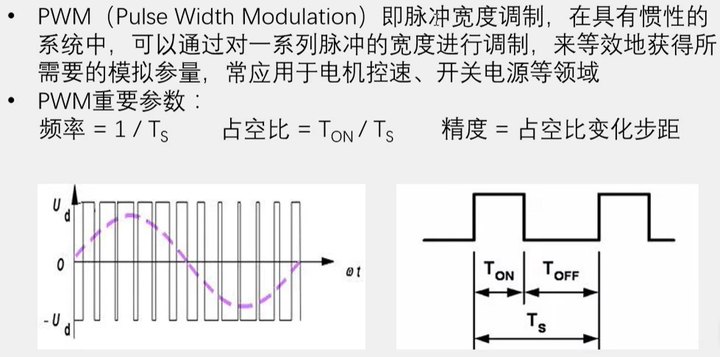

PWM

图2

生成PWM波的原理

(1)用定时来实现,设定一个初始值,使其溢出时间为500us,再设定一个计数值,控制PWM波的周期,该值最大为40(500us*40=20 000us),如此便设定了周期为20ms;计数值会一直和比较值做比较,这样就可以实现高电平时间的控制。

(2)通过上述三个值的调节,就可以实现舵机不同角度的转动

二、SG90工作原理

红线 接 VCC,棕线 接 GND,黄线 接 IO口 这个方式接好SG90的三根线后,SG90将按照接收到的不同的PWM信号做出相应的“动作”。180度舵机和360度舵机反应不同,具体将在下文介绍。

180度舵机

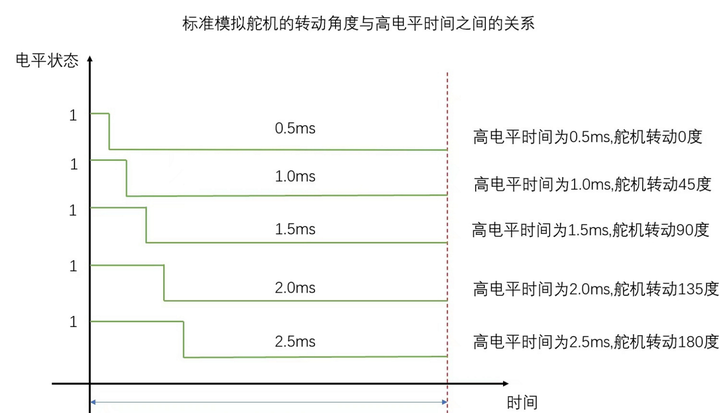

180度舵机是为了让舵机旋转特定角度而设计的,其转动的角度与脉冲占空比有关。

角度

脉冲周期

脉冲高电平时间

对应占空比

0

20ms

0.5ms

2.50%

45

20ms

1ms

5.00%

90

20ms

1.5ms

7.50%

135

20ms

2ms

10.00%

180

20ms

2.5ms

12.50 %

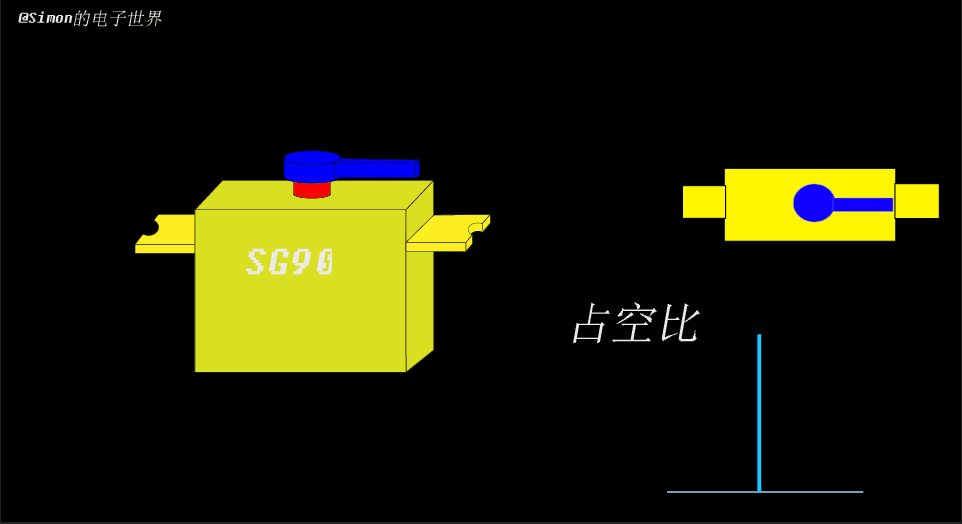

为了更直观地看到不同占空比对角度的影响,我专门做了动画演示,如图2。

图3 演示动画

在使用单片机时,使用定时器加中断的方法改变占空比。

图4

360度舵机

此类舵机通用使用PWM控制,不同的是,不同PWM将影响舵机的转速。(180度舵机接收到PWM信号后转到指定角度便不再转动,而360度舵机则是一直旋转。)

转速及方向

脉冲高电平时间

对应占空比

正向最大转速

0.5ms

2.50%

速度为0

1.5ms

7.50%

反向最大转速

2.5ms

12.50%

当然,和角度一样,可以改变参数以实现不同的转速。

三、相关代码

main.c

#include <REGX52.H>
#include "timer0.h"
#include "delay.h"

sbit SG_PWM=P2^7;
unsigned char count=0;
unsigned char PWM_count=0;

void main()
{
	Timer0Init();
  while(1)
  {
			PWM_count=1
			Delay(1000);
			PWM_count=2;
			Delay(1000);
			PWM_count=3;
			Delay(1000);
			PWM_count=4;
			Delay(1000);
   }
}

void Timer0() interrupt 1
{
	TL0 = 0xA4;		//设置定时初始值
	TH0 = 0xFF;		//设置定时初始值
    count++;
	count%=40;	//使count的值一直处于0~39,正好四十个数,40*0.5=20,对应pwm
       if(count<PWM_count)
         {
           SG_PWM=1;
         }
       else
         {
           SG_PWM=0;
         }
 }
/*
首先赋值PWM_count=1,然后延时1s,在这一秒内中断系统完全可以循环40次,也就是说在第一个延时期
间count只能是0,则SG_PWM=1只执行一次。TL0 = 0x33;TH0 = 0xFE;赋初值,表示计时500微秒即0.5毫秒,
对应pwm占空比,舵机转0度,等到PWM_count=2时,在第二次延时1秒期间内,cout++执行两次使其加到了1,
SG_PWM=1执行了两次,耗时1ms,舵机转45度。以此类推。
*/

timer0.c

#include <REGX52.H>

/**
  * @brief  定时器0初始化,1毫米@11.0592MHz
  * @param  无
  * @retval 无
  */
void Timer0Init(void)		//1毫秒@11.0592MHz
{
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x66;		//设置定时初始值
	TH0 = 0xFC;		//设置定时初始值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;
	EA=1;
	PT0=0;
}

timer0.h

#ifndef __TIMER0_H__
#define __TIMER0_H__

void Timer0Init(void);

#endif

delay.h

#ifndef __DELAY_H__
#define __DELAY_H__

void Delay(unsigned int xms);

#endif


void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

若文章内容出现错误,恳请各位批评指正,感激不尽!
