IOU（Intersection over Union）是目标检测和图像分割任务中用来评估预测框与真实框重叠程度的重要指标。它衡量了两个框之间的交集与并集的比率，反映了模型检测结果与实际情况的契合度，是一种直观的评估方法。

1. IOU的定义

交集（Intersection）：预测框与真实框重叠的区域。
并集（Union）：预测框与真实框合并后的区域。

IOU的公式：

$\text{IOU} = \frac{\text{Area of Overlap}}{\text{Area of Union}} = \frac{A}{A + B - A}$

其中：
$A$ 表示交集的面积（即预测框与真实框重叠的区域），
$B$ 表示真实框的面积。

2. IOU的取值范围

IOU的取值范围是从0到1。
        IOU = 0：表示预测框与真实框没有重叠。
        IOU = 1：表示预测框完全包含真实框，二者重合。
        0 < IOU < 1：表示部分重叠。

3. IOU的应用场景

目标检测：在检测任务中，通过设定一个阈值（如0.5）来判断预测框是否为正确的检测结果。如果预测框与真实框的IOU大于设定阈值，则该预测被认为是正确的。
实例分割：在分割任务中，用于评估模型生成的分割掩码与实际标注之间的重叠程度。

4. IOU的阈值

在实际应用中，常用的IOU阈值有：
0.5：大多数标准数据集（如COCO）将IOU > 0.5视为一个“真正的阳性”（TP）。
0.75或更高：用于更严格的评估，要求预测结果与实际情况高重合度。

5. IOU的优缺点

优点：
简单明了：IOU提供直观的重叠度测量，便于理解和计算。
适用广泛：在各种计算机视觉任务中（如目标检测、图像分割等）均有广泛应用，与其他评估指标（如精确率、召回率等）结合使用，可全面反映模型性能。

缺点：
对边界框位置敏感：对于边界框的微小偏差，可能导致IOU值大幅下降，使得评估结果不够鲁棒。
无法反映部分重叠情况：IOU可能无法很好地刻画物体间的复杂关系，例如在重叠但不完全重叠的情况下。

6. 计算IOU的示例

下面是一个简单的Python示例，演示如何计算两个边界框的IOU：

计算方法：

import numpy as np
# 定义⽅法计算IOU
def calculate_iou(box1,box2,wh=False):
    # 判断bbox的表示形式
    if wh == False:
        # 使⽤极坐标形式表示：直接获取两个bbox的坐标
        xmin1,ymin1,xmax1,ymax1 = box1
        xmin2,ymin2,xmax2,ymax2 = box2
    else:
        # 使⽤中⼼点形式表示： 获取两个两个bbox的极坐标表示形式
        # 第⼀个框左上⻆坐标
        xmin1,ymin1 = int(box1[0]-box2[2]/2.0),int(box1[1]-box1[3]/2.0)
        # 第⼀个框右下⻆坐标
        xmax1,ymax1 = int(box1[0]+box1[2]/2.0),int(box1[1]+box1[3]/2.0)
        # 第⼀个框右下⻆坐标
        xmin2,ymin2 = int(box2[0]-box2[2]/2.0),int(box2[1]-box2[3]/2.0)
        # 第⼆个框右下⻆坐标
        xmax2,ymax2 = int(box2[0]+box2[2]/2.0),int(box2[1]+box2[3]/2.0)
    # 获取矩形框交集对应的左上⻆和右下⻆的坐标（intersection）
    xx1 = np.max([xmin1,xmin2])
    yy1 = np.max([ymin1,ymin2])
    xx2 = np.min([xmax2,xmax1])
    yy2 = np.min([ymax1,ymax2])
    # 计算两个矩形框⾯积
    inter_area = (np.max([0,xx2-xx1]))*(np.max([0,yy2-yy1]))
    #计算交集⾯积
    area1 = (xmax1-xmin1)*(ymax1-ymin1)
    area2 = (xmax2-xmin2)*(ymax2-ymin2)
    #计算交集⾯积
    uion_area = area1+area2-inter_area
    #计算交并⽐
    IOU = inter_area/(uion_area+1e-6)
    return IOU

示例边界框画图

import matplotlib.pyplot as plt
import matplotlib.patches as patches

# 真实框与预测框
true_box = [100,35,398,400]
pre_box = [40,150,355,398]

# 图形绘制
img = plt.imread('./date/dog.jpeg')
fig = plt.imshow(img)
# 真实框绘制
fig.axes.add_patch(plt.Rectangle((true_box[0],true_box[1]),width=true_box[2]-true_box[0],height=true_box[3]-true_box[1],fill=False,edgecolor='blue',linewidth=2))
# 预测框绘制
fig.axes.add_patch(plt.Rectangle((pre_box[0],pre_box[1]),width=pre_box[2]-pre_box[0],height=pre_box[3]-pre_box[1],fill=False,edgecolor='red',linewidth=2))

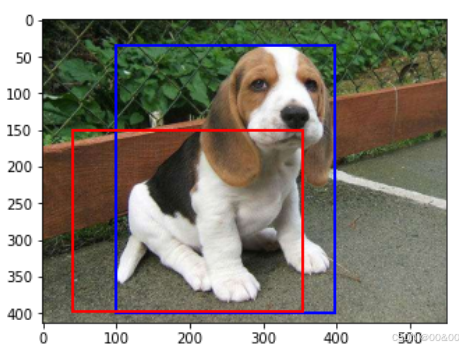

结果图：

原图：

IOU值计算：

iou_value = calculate_iou(true_box,pre_box)
print(f'IOU: {iou_value:.4f}')

7. 结论

IOU是目标检测和图像分割任务中重要的评估指标，通过测量预测框与真实框的重叠程度，它为研究人员和开发者提供了评估模型性能的客观依据。通过合理设定阈值与其他评估指标结合，IOU有效地帮助我们了解和优化模型的检测能力。
