本章开始介绍传输线理论。
传输线理论在基本电路理论和场分析之间架起了桥梁,在微波网络分析中有重要的意义。
往期整理:
笔记:
第一章:
0:介绍
1:麦克斯韦方程组
2:介质中的场
3:介质中的边界条件
4:波方程和基本平面波的解
5:平面波的通解;补充
6:电磁场能量(坡印廷定理)
7:分界面上电磁波的反射
8:互易定理与镜像理论
第二章:
9:传输线模型(本期)
例题:
第一次
文章目录
传输线"集总元件"电路模型
模型介绍
在0:介绍中已经说过了“长线效应”。电路理论和传输线理论的关键差别就是电尺寸。电路分析中假定网络的物理尺寸要比波长小得多,但传输线的尺寸可能只有波长的几分之一至几倍,导致整个长度内,电压和电流的相位、幅值都会发生显著变化。

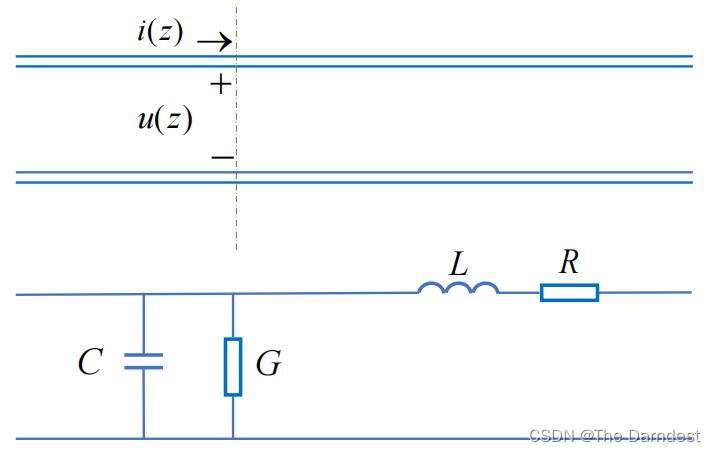

如图,传输线经常用双线来表示,因为传输线的传播至少需要两根导体。
实际上,两根线一根为信号线,一根为返回线。信号在传输的时候,并不是先走信号线再走返回线,而是通过给单位等效电容充放电-电磁-电流-磁场,如此交替向前传播。(参考知乎文章)
图中,传输线上无穷小长度 Δ z \Delta z Δz的一段传输线可以模拟为下面一个集总元件电路。其中:
- R:两导体单位长度间的串联电阻, Ω / m \Omega/m Ω/m,来源于两导体有限电导率产生的电阻
- L:两导体单位长度间的串联电感, H / m H/m H/m,来源于两导体的总自感
- G:两导体单位长度间的并联电导, S / m S/m S/m,来源于两导体间填充介质的介电损耗
- C:两导体单位长度间的并联电容, F / m F/m F/m,来源于两导体的紧密贴近
而有限长度的传输线可以看成是多个图示集总元件电路的级联。
传输线方程(电报方程)

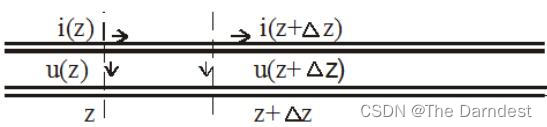

传输线中的电压电流关系可以用下图描述:

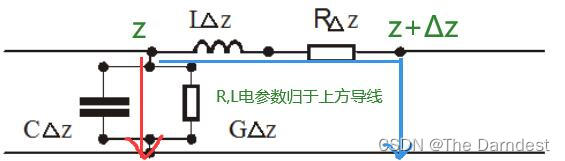

对于图中的电路,可以用基尔霍夫电压定律(KVL)给出:
v ( z , t ) − R Δ z i ( z , t ) − L Δ z ∂ i ( z , t ) ∂ t − v ( z + Δ z , t ) = 0 (9.1) v(z,t)-R\Delta zi(z,t)-L\Delta z\frac{\partial i(z,t)}{\partial t}-v(z+\Delta z,t)=0\tag{9.1} v(z,t)−RΔzi(z,t)−LΔz∂t∂i(z,t)−v(z+Δz,t)=0(9.1)
式(9.1)的含义是:从
z
z
z开始,取极小的一段传输线(
z
z
z~
z
+
Δ
z
z+\Delta z
z+Δz)。那么
z
z
z处两根导体线之间的电势差(路径1),就等于
z
z
z出发向右一段传输线上的电势差加上
z
+
Δ
z
z+\Delta z
z+Δz处两根导线之间的电势差(路径2)。可以用下图来描述:

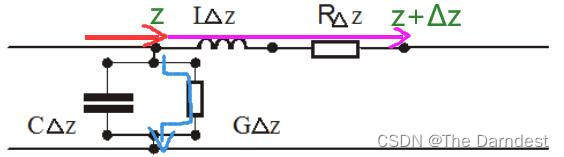

而由基尔霍夫电流定律(KCL)可以导出:
i ( z , t ) − G Δ z v ( z + Δ z , t ) − C Δ z ∂ v ( z + Δ z , t ) ∂ t − i ( z + Δ z , t ) = 0 (9.2) i(z,t)-G\Delta zv(z+\Delta z,t)-C\Delta z\frac{\partial v(z+\Delta z,t)}{\partial t}-i(z+\Delta z,t)=0\tag{9.2} i(z,t)−GΔzv(z+Δz,t)−CΔz∂t∂v(z+Δz,t)−i(z+Δz,t)=0(9.2)
式(9.2)的含义是:从
z
z
z开始,取极小的一段传输线(
z
z
z~
z
+
Δ
z
z+\Delta z
z+Δz)。那么流入
z
z
z节点的电流(路径1),被分流成了向下方传输线的电流(路径2)以及向右继续前进至
z
+
Δ
z
z+\Delta z
z+Δz的电流(路径3)。可以用下图来描述:
对式(9.1)和(9.2)同除以
Δ
z
\Delta z
Δz并求
Δ
z
→
0
\Delta z \rightarrow 0
Δz→0时的极限,得以下微分方程:
∂ v ( z , t ) ∂ z = − R i ( z , t ) − L ∂ i ( z , t ) ∂ t (9.3a) \frac{\partial v(z,t)}{\partial z}=-Ri(z,t)-L\frac{\partial i(z,t)}{\partial t}\tag{9.3a} ∂z∂v(z,t)=−Ri(z,t)−L∂t∂i(z,t)(9.3a) ∂ t ( z , t ) ∂ z = − G v ( z , t ) − C ∂ v ( z , t ) ∂ t (9.3b) \frac{\partial t(z,t)}{\partial z}=-Gv(z,t)-C\frac{\partial v(z,t)}{\partial t}\tag{9.3b} ∂z∂t(z,t)=−Gv(z,t)−C∂t∂v(z,t)(9.3b)
这就是传输线方程(电报方程)的时域形式。
传输线方程和麦克斯韦方程一样,能够联系起电磁场的瞬时值、空间变化量、时间变化量。
对于简谐稳态条件,具有余弦形式的限量形式,式(9.3)可简化为:
d V ( z ) d z = − ( R + j ω L ) I ( z ) (9.4a) \frac{d V(z)}{d z}=-(R+j\omega L)I(z)\tag{9.4a} dzdV(z)=−(R+jωL)I(z)(9.4a) d I ( z ) d z = − ( G + j ω C ) V ( z ) (9.4b) \frac{d I(z)}{d z}=-(G+j\omega C)V(z)\tag{9.4b} dzdI(z)=−(G+jωC)V(z)(9.4b)
传输线上波的传播
传输线的电压电流
联立式(9.4)可以解出 V ( z ) , I ( z ) V(z),I(z) V(z),I(z)的波方程:
d 2 V ( z ) d z 2 − γ 2 V ( z ) = 0 (9.5a) \frac{d^2V(z)}{dz^2}-\gamma^2V(z)=0\tag{9.5a} dz2d2V(z)−γ2V(z)=0(9.5a) d 2 I ( z ) d z 2 − γ 2 I ( z ) = 0 (9.5b) \frac{d^2I(z)}{dz^2}-\gamma^2I(z)=0\tag{9.5b} dz2d2I(z)−γ2I(z)=0(9.5b)
γ \gamma γ是复传播常数,是频率的函数。满足:
γ = α + j β = ( R + j ω L ) ( G + j ω C ) (9.6) \gamma=\alpha+j\beta=\sqrt{(R+j\omega L)(G+j\omega C)}\tag{9.6} γ=α+jβ=(R+jωL)(G+jωC)(9.6)
式(9.5)可以求出行波解为:
V ( z ) = V 0 + e − γ z + V 0 − e γ z (9.7a) V(z)=V_0^+e^{-\gamma z}+V_0^-e^{\gamma z}\tag{9.7a} V(z)=V0+e−γz+V0−eγz(9.7a) I ( z ) = I 0 + e − γ z − I 0 + e γ z (9.7b) I(z)=I_0^+e^{-\gamma z}-I_0^+e^{\gamma z}\tag{9.7b} I(z)=I0+e−γz−I0+eγz(9.7b)
若将式(9.4a)应用于式(9.7a),替换掉电压,则可得电压电流的关系为:
V ( z ) = V 0 + e − γ z + V 0 − e γ z (9.7a) V(z)=V_0^+e^{-\gamma z}+V_0^-e^{\gamma z}\tag{9.7a} V(z)=V0+e−γz+V0−eγz(9.7a) I ( z ) = γ R + j ω L [ V 0 + e − γ z − V 0 − e γ z ] (9.7c) I(z)=\frac{\gamma}{R+j\omega L}[V_0^+e^{-\gamma z}-V_0^-e^{\gamma z}]\tag{9.7c} I(z)=R+jωLγ[V0+e−γz−V0−eγz](9.7c)
传输线的特征阻抗
发现式(9.7)很接近于亥姆霍兹方程的通解形式。据此可以定义传输线上的“阻抗”为:
Z 0 = R + j ω L γ = R + j ω L G + j ω C (9.8) Z_0=\frac{R+j\omega L}{\gamma}=\sqrt{\frac{R+j\omega L}{G+j\omega C}}\tag{9.8} Z0=γR+jωL=G+jωCR+jωL(9.8)
注意,上述阻抗被称为“特征阻抗”或“特性阻抗”。其定义为:
在高频范围内,信号传输过程中,信号沿到达的地方,信号线和参考平面(电源或地平面)间由于电场的建立,会产生一个瞬间电流,如果传输线是各向同性的,那么只要信号在传输,就始终存在一个电流I,而如果信号的输出电平为V,在信号传输过程中,传输线就会等效成一个电阻,大小为V/I,把这个等效的电阻称为传输线的特性阻抗Z。
而波阻抗的定义是:
电磁波在理想传输媒介中传输时,其电场分量幅度与磁场分量幅度的比值。
一个是面向电压电流,一个是面向场。比如真空中的波阻抗一般定义为 120 π = 377 Ω 120\pi = 377\Omega 120π=377Ω,但是真空中的电磁波没有形成电压和电流,也就没有所谓的“真空的特性阻抗”了。
利用特征阻抗将传输线上的电压电流联系起来(即设 V ( z ) = Z 0 I ( z ) V(z)=Z_0I(z) V(z)=Z0I(z)),有:
Z 0 = V 0 + I 0 + = − V 0 − I 0 − Z_0=\frac{V_0^+}{I_0^+}=-\frac{V_0^-}{I_0^-} Z0=I0+V0+=−I0−V0−
那么式(9.7c)也可以写成:
I ( z ) = V 0 + Z 0 e − γ z − V 0 − Z 0 e γ z (9.7d) I(z)=\frac{V_0^+}{Z_0}e^{-\gamma z}-\frac{V_0^-}{Z_0}e^{\gamma z}\tag{9.7d} I(z)=Z0V0+e−γz−Z0V0−eγz(9.7d)
传输线时域解(电压波为例)
电压波形在时域上为:
v ( z , t ) = ∣ V 0 + ∣ c o s ( ω t − β z + ϕ + ) e − α z + ∣ V 0 − ∣ c o s ( ω t − β z + ϕ − ) e α z v(z,t)=|V_0^+|cos(\omega t-\beta z+\phi^+)e^{-\alpha z}+|V_0^-|cos(\omega t-\beta z+\phi^-)e^{\alpha z} v(z,t)=∣V0+∣cos(ωt−βz+ϕ+)e−αz+∣V0−∣cos(ωt−βz+ϕ−)eαz
其中 ϕ ± \phi^\pm ϕ±代表相角
传输线的波长和相速
- 波长: λ = 2 π β \lambda=\frac{2\pi}{\beta} λ=β2π
- 相速: v p = ω β = λ f v_p=\frac{\omega}{\beta}=\lambda f vp=βω=λf
无耗传输线
实际很多传输线的损耗很小,因此考虑无耗传输线模型:不考虑介电损耗( G = 0 G=0 G=0)和电导率产生的电阻( R = 0 R=0 R=0)。
- 传播常数: γ = α + j β = j ω L C \gamma=\alpha+j\beta=j\omega\sqrt{LC} γ=α+jβ=jωLC
- 传输系数: β = ω L C \beta=\omega\sqrt{LC} β=ωLC
- 衰减系数: α = 0 \alpha=0 α=0
- 特征阻抗: Z 0 = L C Z_0=\sqrt{\frac{L}{C}} Z0=CL
- 波长: λ = 2 π β = 2 π ω L C \lambda=\frac{2\pi}{\beta}=\frac{2\pi}{\omega\sqrt{LC}} λ=β2π=ωLC2π
- 相速: v p = ω β = 1 L C v_p=\frac{\omega}{\beta}=\frac{1}{\sqrt{LC}} vp=βω=LC1
并且可以求出一般解形式:
V ( z ) = V 0 + e − j β z + V 0 − e j β z (9.9a) V(z)=V_0^+e^{-j\beta z}+V_0^-e^{j\beta z}\tag{9.9a} V(z)=V0+e−jβz+V0−ejβz(9.9a) I ( z ) = V 0 + Z 0 e − j β z − V 0 − Z 0 e j β z (9.9b) I(z)=\frac{V_0^+}{Z_0}e^{-j\beta z}-\frac{V_0^-}{Z_0}e^{j\beta z}\tag{9.9b} I(z)=Z0V0+e−jβz−Z0V0−ejβz(9.9b)
传输线的参量

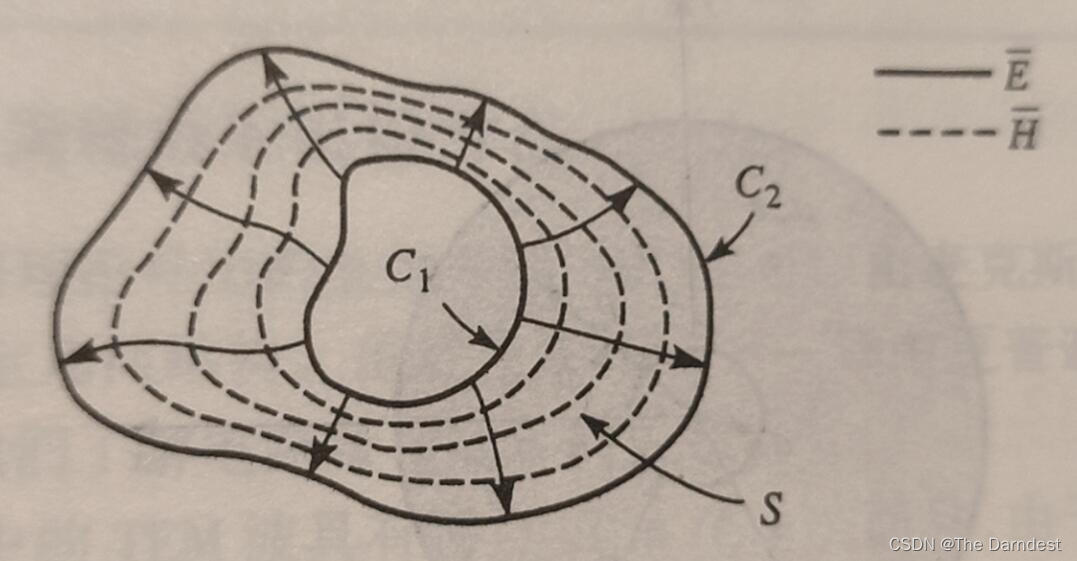

对于1m长的均匀传输线段(任意传输线),如图:
其中
C
1
,
C
2
C_1,C_2
C1,C2代表内外分界面,
S
S
S代表截面积。令导体间电压为
V
0
e
±
j
β
z
V_0e^{\pm j\beta z}
V0e±jβz,电流为
I
0
e
±
j
β
z
I_0e^{\pm j\beta z}
I0e±jβz。
传输线单位长度自感
可以得到1m传输线上的平均磁储能为:
W m = μ 4 ∫ S H → ⋅ H → ∗ d s (9.10) W_m=\frac{\mu}{4}\int_S{\overrightarrow{H}\cdot\overrightarrow{H}^*}ds\tag{9.10} Wm=4μ∫SH⋅H∗ds(9.10)
结合电路理论中给出的磁能定义,用传输线上的电流和自感表示:
W m = L ∣ I 0 ∣ 2 4 (9.11) W_m=\frac{L|I_0|^2}{4}\tag{9.11} Wm=4L∣I0∣2(9.11)
可以确定传输线单位长度的自感:
L = μ ∣ I 0 ∣ 2 ∫ S H → ⋅ H → ∗ d s ( H / m ) (9.12) L=\frac{\mu}{|I_0|^2}\int_S{\overrightarrow{H}\cdot\overrightarrow{H}^*}ds\;\;\;(H/m)\tag{9.12} L=∣I0∣2μ∫SH⋅H∗ds(H/m)(9.12)
传输线单位长度电容
类似地,首先用场方法来计算电储能:
W e = ϵ 4 ∫ S E → ⋅ E → ∗ d s (9.13) W_e=\frac{\epsilon}{4}\int_S{\overrightarrow{E}\cdot\overrightarrow{E}^*}ds\tag{9.13} We=4ϵ∫SE⋅E∗ds(9.13)
接着套用电路理论中电储能的公式:
W e = C ∣ V 0 ∣ 2 4 (9.14) W_e=\frac{C|V_0|^2}{4}\tag{9.14} We=4C∣V0∣2(9.14)
可以确定传输线单位长度电容:
C = ϵ ∣ V 0 ∣ 2 ∫ S E → ⋅ E → ∗ d s ( F / m ) (9.15) C=\frac{\epsilon}{|V_0|^2}\int_S{\overrightarrow{E}\cdot\overrightarrow{E}^*}ds\;\;\;(F/m)\tag{9.15} C=∣V0∣2ϵ∫SE⋅E∗ds(F/m)(9.15)
传输线单位长度电阻
由于金属导体有限电导率引起单位长度功率损耗(本来是在入射和极化那一章提到,但是没记,这边就会有点脱节)为:
P c = R s 2 ∫ C 1 + C 2 H → ⋅ H → ∗ d l (9.16) P_c=\frac{R_s}{2}\int_{C_1+C_2}\overrightarrow{H}\cdot\overrightarrow{H}^*dl\tag{9.16} Pc=2Rs∫C1+C2H⋅H∗dl(9.16)
这在电路理论中的公式是:
P c = R ∣ I 0 ∣ 2 2 (9.17) P_c=\frac{R|I_0|^2}{2}\tag{9.17} Pc=2R∣I0∣2(9.17)
所以可确定传输线单位长度的电阻:
R = R s ∣ I 0 ∣ 2 ∫ C 1 + C 2 H → ⋅ H → ∗ d l R s = 1 σ δ s ( 是导体表面电阻 ) (9.18) R=\frac{R_s}{|I_0|^2}\int_{C_1+C_2}\overrightarrow{H}\cdot\overrightarrow{H}^*dl\tag{9.18}\\\; \\ R_s=\frac{1}{\sigma\delta_s}(是导体表面电阻) R=∣I0∣2Rs∫C1+C2H⋅H∗dlRs=σδs1(是导体表面电阻)(9.18)
传输线单位长度电导
有耗电介质中单位长度耗散的时间平均功率(在电磁场能量一节中提到)为:
P d = ω ϵ ′ ′ 2 ∫ S E → ⋅ E → ∗ d s (9.19) P_d=\frac{\omega\epsilon^{''}}{2}\int_S{\overrightarrow{E}\cdot\overrightarrow{E}^*}ds\tag{9.19} Pd=2ωϵ′′∫SE⋅E∗ds(9.19)
电路理论中的公式为:
P d = G ∣ V 0 ∣ 2 2 (9.20) P_d=\frac{G|V_0|^2}{2}\tag{9.20} Pd=2G∣V0∣2(9.20)
因此可确定传输线单位长度的电导为:
G = ω ϵ ′ ′ ∣ V 0 ∣ 2 ∫ S E → ⋅ E → ∗ d s (9.21) G=\frac{\omega\epsilon^{''}}{|V_0|^2}\int_S{\overrightarrow{E}\cdot\overrightarrow{E}^*}ds\tag{9.21} G=∣V0∣2ωϵ′′∫SE⋅E∗ds(9.21)
原本还将讨论由场分析得到同轴线的电报方程(之前是由电路理论推出双导线的电报方程),但是太复杂,也是先放着,回头再来补充。
