vivado 查看模拟波形、总线图查看器

查看模拟波形

要将数字波形转换为模拟波形 ， 请执行以下操作 ：

1. 在“波形 (Waveform) ”窗口的“名称 (Name) ”区域中 ， 右键单击总线。

2. 选择“ Waveform Style ” ， 然后选择“ Analog Settings ” ， 以选择合适的绘制设置。

这样即可将总线的数字波形图转换为模拟格式。

您可通过选中然后拖拽各行来调整模拟波形或数字波形的高度。

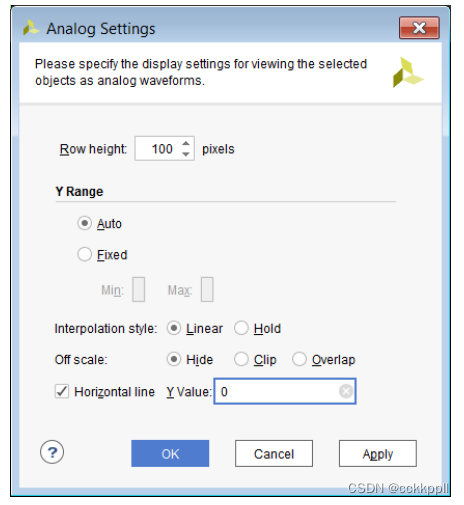

下图所示“模拟设置 (Analog Settings) ”对话框包含对应模拟波形图的设置。

“ Analog Settings ”对话框选项如下 ：

• 行高 (Row Height) ： 指定所选波形对象的高度 （ 以像素为单位 ） 。更改行高不会影响垂直方向显示或隐藏的波形 ，

而只是对波形高度进行伸缩。

在“模拟波形”与“数字波形”之间进行切换时 ， 行高会设置为对应波形的相应默认值 （ 针对数字波形为 20 ， 针对

模拟波形为 100 ） 。

• Y 范围 (Y Range) ： 指定波形区域内显示的数字值范围。

• 自动 (Auto) ： 指定只要发现窗口内可见时间范围超出当前范围 ， 此范围就持续扩展。

• 固定 (Fixed) ： 指定时间范围保持固定间隔不变。

• 最小值 (Min) ： 指定波形区域底部显示的值。

• 最大值 (Max) ： 指定波形区域顶部显示的值。

这两个值均可指定为浮动值 ， 但如果波形对象基数为整数 ， 则这些值将被截断至整数。

• 内插样式 (Interpolation Style) ： 指定用于连接数据点的线的绘制方式。

• 线性 (Linear) ： 指定 2 个数据点之间为直线。

• 保持 (Hold) ： 指定在 2 个数据点之间 ， 从左侧点绘制 1 条水平线到右侧点的 X 坐标 ， 然后绘制另一条线以将前

一条线连接到右侧数据点 ， 构成 L 形。

• 超标度
