ADS基础教程4 - Real Time Tuning

本文将介绍ADS中的中的Real Time Tuning。

$$一、\mathbf{Tuning}\mathbf{定义}$$ Tuning字面意思是调谐，是ADS中的一种优化方式。Real Time Tuning是指在ADS中，能够进行实时调谐。Tuning的功能主要有以下几个方面:

• 通过改变元件参数值，以达到最佳的电路性能和识别电路的敏感区域。
• 更改一个或多个设计参数值并查看其对输出的影响，而无需重新模拟整个设计。
• 在“数据显示”窗口中查看从各种调优试验生成的多个跟踪。可以帮助您更容易地找到最佳结果和最敏感的组件或参数。
  $$二、操作步骤$$ ADS中，调用Tuning需要在一个原理图工作区中，完成了原理图的绘制以及仿真器的放置。并且在数据显示区中已经放置了相应的图形。
  1.打开原理图工作空间，点击菜单栏的Tuning按钮。

2. 在弹出的对话框中，提示选择需要调优的参数（在原理图中点击对应的参数。）
3. 需要注意的是，若当前原理图中是以Symbol形式存在，需要选择Symbol，点击进入子图按钮，才能够选择原理图中的参数。

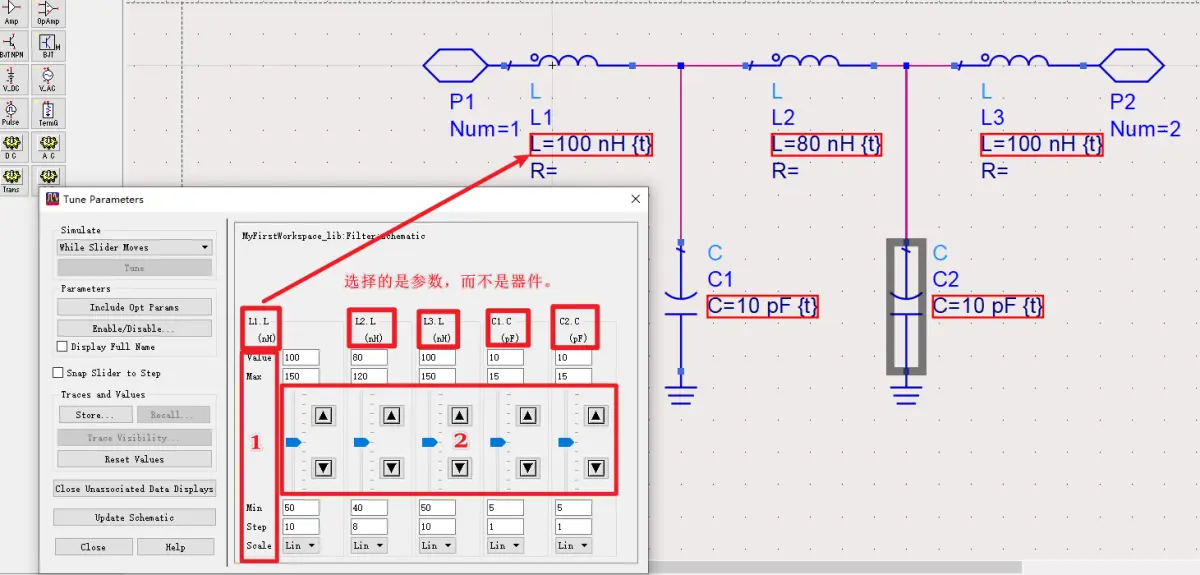

$4.$ 进入子图后，切记，选择的不是元器件符号，而是元器件参数。用鼠标点击对应的参数即可，如图所示点击L1的值（L=100nH），点击完成后，会将改值以滑块的形式加入到当前的弹窗中，并且，可以设置参数的当前值（Value）、最大值（Max）、最小值（Min）、调整步长（Step）和Scale。通过上、下调整中间滑块的位置，可以改变当前值。

$$三、结果显示$$

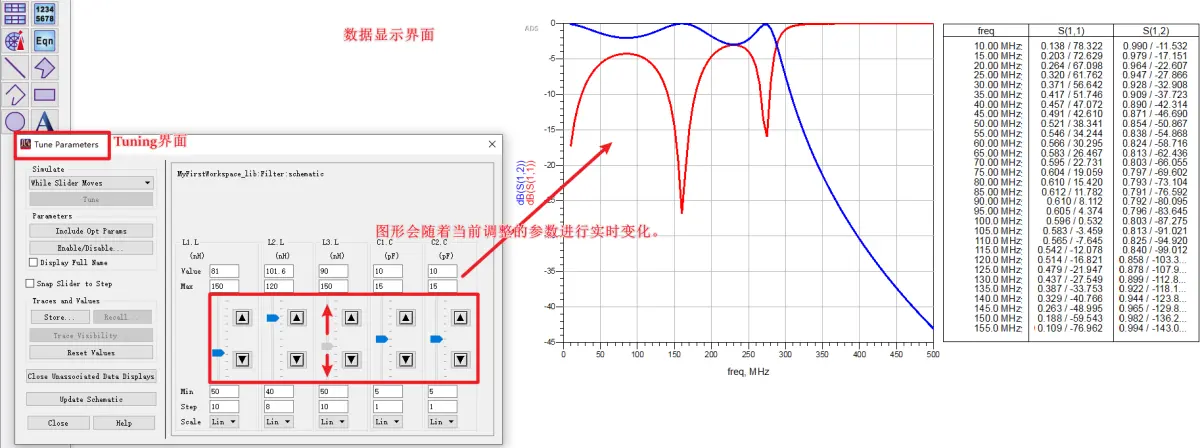

实时调优结果，需要结合数据显示区一起来实现。将Tuning界面和数据显示界面放置在同一窗口。此时，通过鼠标调整各个参数的滑块位置，可以实现当前参数对应仿真结果图形的连动实时显示。

$$\mathbf{E}\mathbf{N}\mathbf{D}!$$
