ADS 使用调整器动态调参教程（Tuning）

以微带线宽度调参为例：

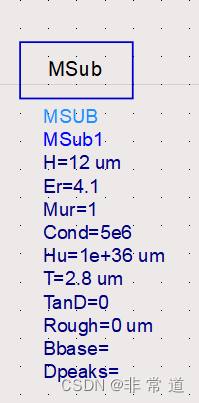

首先在左侧找到MSub控件，将介质基板的参数写上去：

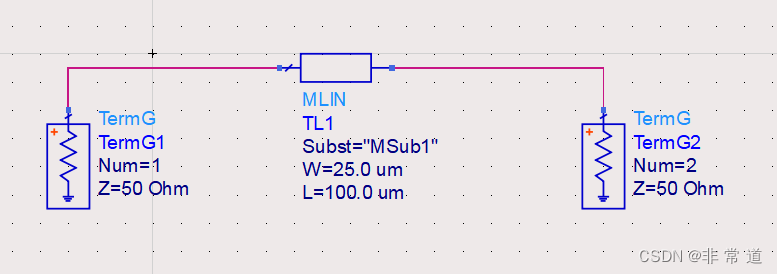

然后如下绘制电路：

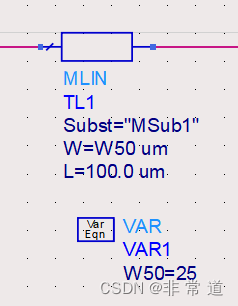

微带线宽度设为W50，同时添加VAR控件将该变量写上：

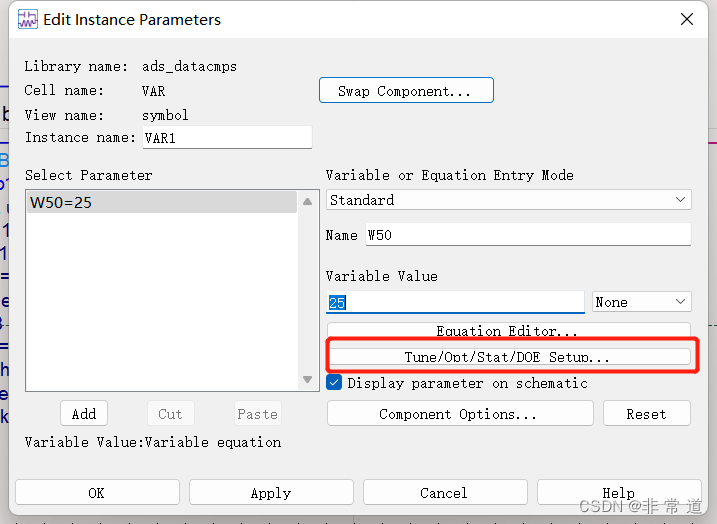

双击VAR控件，把W50设为可调变量，设置上下限和变量间隔：

可以按照上述办法设置多个可调变量，本示例就设一个。

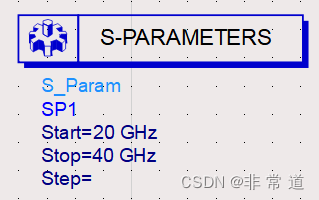

添加S参数扫描控件，扫描间隔1GHz：

点这里开始仿真：

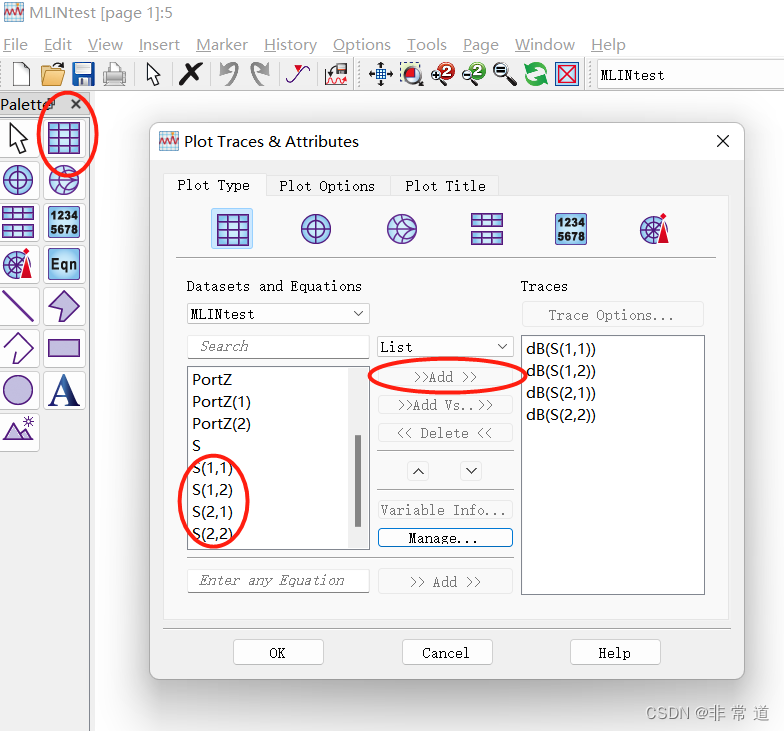

在结果显示界面画一个矩形框，将四个S参数添加进显示里，以dB为单位

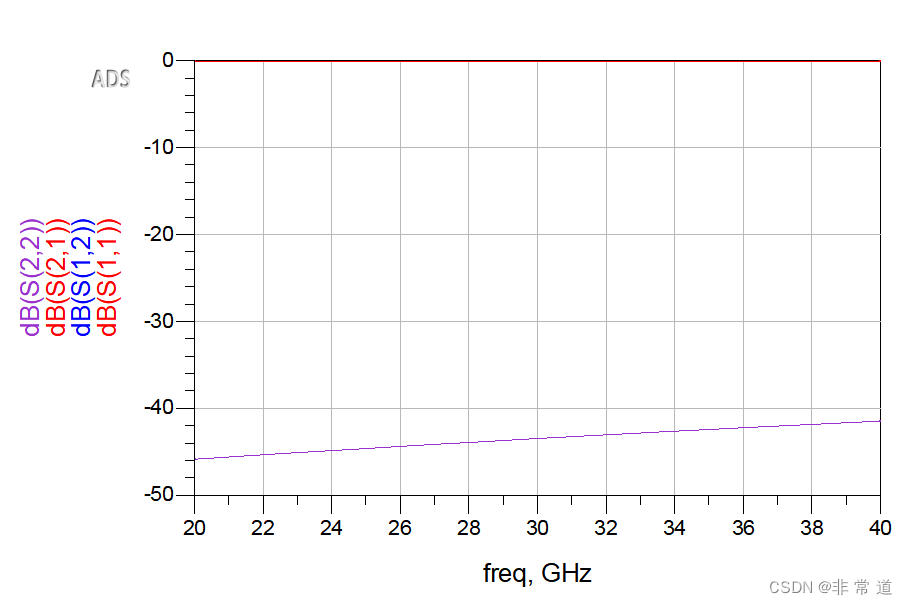

这是最开始S参数情况：

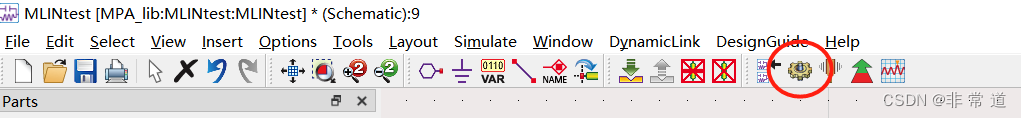

回到电路图，打开调整器：

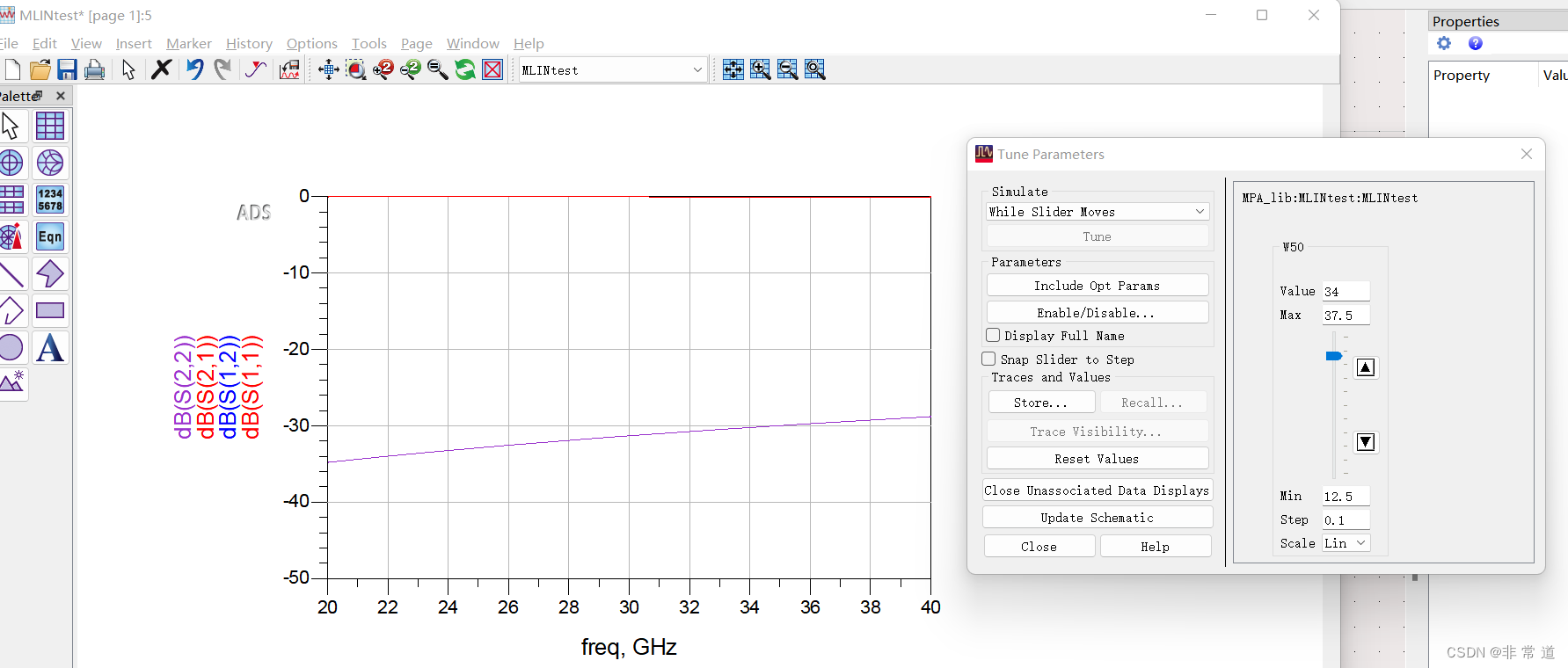

同时打开结果图，在这里拖动滑动条，会实时进行仿真，结果实时显示在图窗中，方便调参：

注：本博文只是基础地介绍如何使用调整器（tuning）进行变量调参，文中微带线示例并无任何实际意义，也不推荐用这种方法进行阻抗匹配。
