SI/PI仿真概述：有源高速信号、阻抗、滤波方案分析

SI/PI仿真概述

Signal Integrity与Power integrity是当今高速电子产品系统及PCB设计必须保证的两大因素，SI/PI直接决定系统信号、电源质量从而影响数据的正确传输与系统误码率。如何在设计方案阶段评估及模拟SI/PI，就需要借助专业EDA工具进行仿真分析。

SI/PI仿真分析的准确性及其与实际测试结果的符合度，一方面取决于仿真模型自身的准确性，另一方面取决于仿真方法的正确性及仿真设计者的经验值。

信迈具备资深的SI/PI仿真工程师队伍、经过实际测试检验的仿真模型库、成熟的设计经验与成功案例，能够帮助客户在设计方案及测试阶段快速解决SI/PI问题。

SI仿真分析服务   Signal Integrity  Simulation Service

（1）高速链路仿真分析（S参数、眼图）

     High Speed Interconnection Channel Analysis （S-Para、Eye-pattern）

（2）拓扑结构、时序、串扰仿真分析

     Bus Topology、Timing、Crosstalk  Simulation

PI仿真分析服务    Power Integrity Simulation Service

（1）电源平面阻抗、滤波方案分析

     Power plane Impedance、Capacitor placement solution simulation

（2）电源直流压降分析

     DC net PCB power plane Voltage decreases analysis

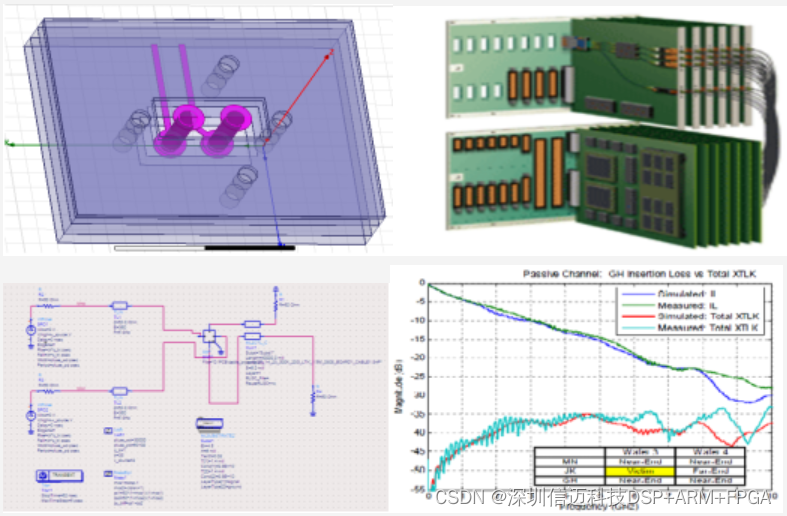

SI仿真分析--无源高速链路仿真

• PCB走线、PCB过孔、连接器等三维电磁场建模与仿真

• 整条无源铜互连链路阻抗、损耗、串扰仿真

• 高速连接器、电缆测试夹具系统仿真、设计与测试服务

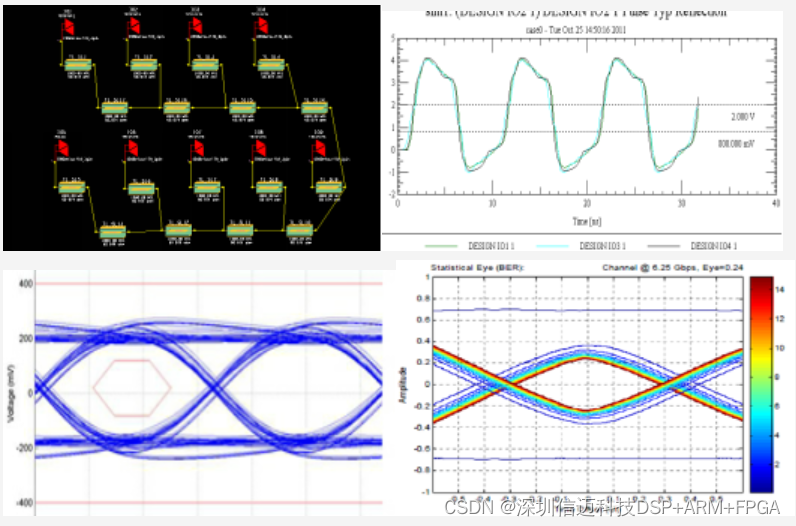

SI仿真分析--有源高速信号仿真

• 高速总线信号拓扑结构、匹配方案仿真

• 高速信号眼图、误码率仿真

• 高速信号时序、反射、串扰仿真分析

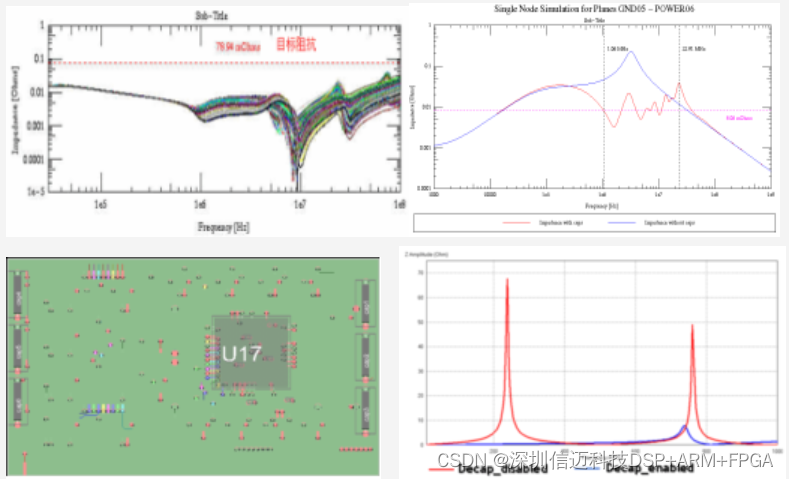

PI仿真分析--电源平面阻抗、滤波方案分析

• 电源网络平面阻抗仿真分析

• 电容滤波方案优化与仿真

• 电源网络噪声容限分析





PI仿真分析--直流电压压降分析

• 直流电源网络平面通流能力分析

• 直流电源电压压降，电流/功率密度分布仿真

• 电气性能与系统热系能的混合仿真
