1. onnx 模型部署初探

部署简介

         对于深度学习模型来说，模型部署指让训练好的模型在特定环境中运行的过程。但是深度学习模型是依赖一些框架编写的，这些框架(PyTorch、TensorFlow)由于依赖环境的限制，无法在手机、开发板等生产环境中安装。同时深度学习模型需要大量的算力才能满足实时运行的需求。模型的运行效率需要优化。
        为了让模型最终能够部署到某一环境上，开发者们可以使用任意一种深度学习框架来定义网络结构，并通过训练确定网络中的参数。之后，模型的结构和参数会被转换成一种只描述网络结构的中间表示，一些针对网络结构的优化会在中间表示上进行。最后，用面向硬件的高性能编程框架(如 CUDA，OpenCL）编写，能高效执行深度学习网络中算子的推理引擎会把中间表示转换成特定的文件格式，并在对应硬件平台上高效运行模型。

创建一个经典的超分辨率模型 SRCNN，将在后面转换中间表示(ONNX)的时候使用

import os
import cv2
import numpy as np
import requests
import torch
import torch.onnx
from torch import nn

class SuperResolutionNet(nn.Module):
    def __init__(self, upscale_factor):
        super().__init__()
        self.upscale_factor = upscale_factor
        self.img_upsampler = nn.Upsample(
            scale_factor=self.upscale_factor,
            mode='bicubic',
            align_corners=False)

        self.conv1 = nn.Conv2d(3,64,kernel_size=9,padding=4)
        self.conv2 = nn.Conv2d(64,32,kernel_size=1,padding=0)
        self.conv3 = nn.Conv2d(32,3,kernel_size=5,padding=2)

        self.relu = nn.ReLU()

    def forward(self, x):
        x = self.img_upsampler(x)
        out = self.relu(self.conv1(x))
        out = self.relu(self.conv2(out))
        out = self.conv3(out)
        return out

# 下载权重和用于测试的图片
urls = ['https://download.openmmlab.com/mmediting/restorers/srcnn/srcnn_x4k915_1x16_1000k_div2k_20200608-4186f232.pth',
    'https://raw.githubusercontent.com/open-mmlab/mmediting/master/tests/data/face/000001.png']
names = ['srcnn.pth', 'face.png']
# 使用循环分别下载权重和图片
for url, name in zip(urls, names):
    # 判断文件是否存在
    if not os.path.exists(name):
        # 若不存在打开一个文件将下载的内容写入文件中
        open(name, 'wb').write(requests.get(url).content)

def init_torch_model():
    # 模型构建
    torch_model = SuperResolutionNet(upscale_factor=3)
    # 权重读取
    state_dict = torch.load('srcnn.pth')['state_dict']
    # 下载权重的key值和模型的key值不同，进行简单的处理
    for old_key in list(state_dict.keys()):
        # 将key值以'.'为切分点进行切分，取1到最后的值，再使用'.'进行组合
        new_key = '.'.join(old_key.split('.')[1:])
        state_dict[new_key] = state_dict.pop(old_key)
    # 权重加载
    torch_model.load_state_dict(state_dict)
    # 设置模型到测试模型
    torch_model.eval()
    return torch_model
# 模型初始化
model = init_torch_model()
# 读取输入图片
input_img = cv2.imread('face.png').astype(np.float32)

# 将输入数据的shape转换到模型的输入shape
# HWC to NCHW
input_img = np.transpose(input_img, [2, 0, 1])
input_img = np.expand_dims(input_img, 0)

# Inference
torch_output = model(torch.from_numpy(input_img)).detach().numpy()

# 将推理完的输出转换到输入图片的shape
# NCHW to HWC
torch_output = np.squeeze(torch_output, 0)
# 将像素值限制到0~255之间
torch_output = np.clip(torch_output, 0, 255)
torch_output = np.transpose(torch_output, [1, 2, 0]).astype(np.uint8)

# Show image
cv2.imwrite("face_torch.png", torch_output)

为什么需要 model.eval()?
    1. Dropout，简单的说，就是我们在前向传播的时候，让某个神经元的激活值以一定的概率p停止工作，这样可以使模型泛化性更强，因为它不会太依赖某些局部的特征。而在测试时，应该用整个训练好的模型，因此不需要dropout。我们不会对神经元进行随机置0，这就导致预测值和训练值的大小是不一样的。因此，有两个解决办法：
        1）在训练中，dropout后，对输出值进行rescale，就是每个神经元的输出值乘以1/(1-p)
        2）在测试中，对每个神经元的输出乘以p
    2.在训练时，由于是一个batch一个batch的给模型投喂数据，模型只能计算当前batch的均值和方差，当所有的batch都投喂完成，模型对每个batch上的均值和方差做指数平均，来得到整个样本上的均值和方差的近似值。在预测时，一般不必要去计算的均值和方差，比如测试仅对单样本输入进行测试时，这时去计算单样本输入的均值和方差是完全没有意义的。因此会直接拿训练过程中对整个样本空间估算的均值和方差直接来用。

把 PyTorch 的模型转换成 ONNX 格式的模型

        通常只用 ONNX 记录不考虑控制流的静态图。因此，PyTorch 提供了一种叫做追踪（trace）的模型转换方法：给定一组输入，再实际执行一遍模型，即把这组输入对应的计算图记录下来，保存为 ONNX 格式。export 函数用的就是追踪导出方法，需要给任意一组输入，让模型跑起来。

# 测试图片是四通道，256x256大小的，这里也构造一个同样形状的随机张量。
x = torch.randn(1, 3, 256, 256)

with torch.no_grad():
    torch.onnx.export(
        model,  # 要转换的模型
        x,      # 模型的任意一组输入
        "srcnn.onnx",   # 导出的 ONNX 文件的文件名
        opset_version=11, # opset_version 表示 ONNX 算子集的版本。
        input_names=['input'], # 输入、输出 tensor 的名称
        output_names=['output'])

# 验证一下模型文件是否正确。
import onnx

onnx_model = onnx.load("srcnn.onnx") # 读取一个 ONNX 模型
try:
    onnx.checker.check_model(onnx_model) # 检查模型格式是否正确
except Exception:
    print("Model incorrect")
else:
    print("Model correct")

# ONNX Runtime实际运行验证
import onnxruntime

ort_session = onnxruntime.InferenceSession("srcnn.onnx")
ort_inputs = {'input': input_img}
ort_output = ort_session.run(['output'], ort_inputs)[0]

ort_output = np.squeeze(ort_output, 0)
ort_output = np.clip(ort_output, 0, 255)
ort_output = np.transpose(ort_output, [1, 2, 0]).astype(np.uint8)
cv2.imwrite("face_ort.png", ort_output)

上面只是一个非常简单的例子，模型部署时一般会碰到各类困难：

        1.模型的动态化。出于性能的考虑，各推理框架都默认模型的输入形状、输出形状、结构是静态的。而为了让模型的泛用性更强，部署时需要在尽可能不影响原有逻辑的前提下，让模型的输入输出或是结构动态化。
        2.新算子的实现。深度学习技术日新月异，提出新算子的速度往往快于 ONNX 维护者支持的速度。为了部署最新的模型，部署工程师往往需要自己在 ONNX 和推理引擎中支持新算子。
        3.中间表示与推理引擎的兼容问题。由于各推理引擎的实现不同，对 ONNX 难以形成统一的支持。为了确保模型在不同的推理引擎中有同样的运行效果，部署工程师往往得为某个推理引擎定制模型代码，这为模型部署引入了许多工作量。
‘’’

# 实现动态放大的超分辨率模型，修改后的代码为：
import torch
from torch import nn
from torch.nn.functional import interpolate
import torch.onnx
import cv2
import numpy as np

class SuperResolutionNet(nn.Module):
    def __init__(self):
        super().__init__()

        self.conv1 = nn.Conv2d(3, 64, kernel_size=9, padding=4)
        self.conv2 = nn.Conv2d(64, 32, kernel_size=1, padding=0)
        self.conv3 = nn.Conv2d(32, 3, kernel_size=5, padding=2)

        self.relu = nn.ReLU()

    def forward(self, x, upscale_factor):
        # 通过与修改前代码的对比可以看出，只是对上采样进行了修改
        x = interpolate(x,
                        scale_factor=upscale_factor,
                        mode='bicubic',
                        align_corners=False)
        out = self.relu(self.conv1(x))
        out = self.relu(self.conv2(out))
        out = self.conv3(out)
        return out

def init_torch_model():
    torch_model = SuperResolutionNet()
    state_dict = torch.load('srcnn.pth')['state_dict']
    # Adapt the checkpoint
    for old_key in list(state_dict.keys()):
        new_key = '.'.join(old_key.split('.')[1:])
        state_dict[new_key] = state_dict.pop(old_key)

    torch_model.load_state_dict(state_dict)
    torch_model.eval()
    return torch_model


model = init_torch_model()

input_img = cv2.imread('face.png').astype(np.float32)

# HWC to NCHW
input_img = np.transpose(input_img, [2, 0, 1])
input_img = np.expand_dims(input_img, 0)

# Inference
torch_output = model(torch.from_numpy(input_img), 3).detach().numpy()

# NCHW to HWC
torch_output = np.squeeze(torch_output, 0)
torch_output = np.clip(torch_output, 0, 255)
torch_output = np.transpose(torch_output, [1, 2, 0]).astype(np.uint8)

# Show image
cv2.imwrite("face_torch_2.png", torch_output)

# 导出模型
x = torch.randn(1, 3, 256, 256)

with torch.no_grad():
    torch.onnx.export(model, (x, 3),
                      "srcnn2.onnx",
                      opset_version=11,
                      input_names=['input', 'factor'],
                      output_names=['output'])

        导出的过程中会出现错误，因为 PyTorch 模型在导出到 ONNX 模型时，模型的输入参数的类型必须全部是 torch.Tensor。而实际上我们传入的第二个参数 “3” 是一个整形变量。这不符合 PyTorch 转 ONNX 的规定。做如下修改：

...

class SuperResolutionNet(nn.Module):
    def forward(self, x, upscale_factor):
        x = interpolate(x,
                        scale_factor=upscale_factor.item(), # 把只有一个元素的 torch.Tensor 转换成数值
                        mode='bicubic',
                        align_corners=False)

...

# Inference
# Note that the second input is torch.tensor(3)
torch_output = model(torch.from_numpy(input_img), torch.tensor(3)).detach().numpy()

...

with torch.no_grad():
    torch.onnx.export(model, (x, torch.tensor(3)),
                      "srcnn2.onnx",
                      opset_version=11,
                      input_names=['input', 'factor'],
                      output_names=['output'])

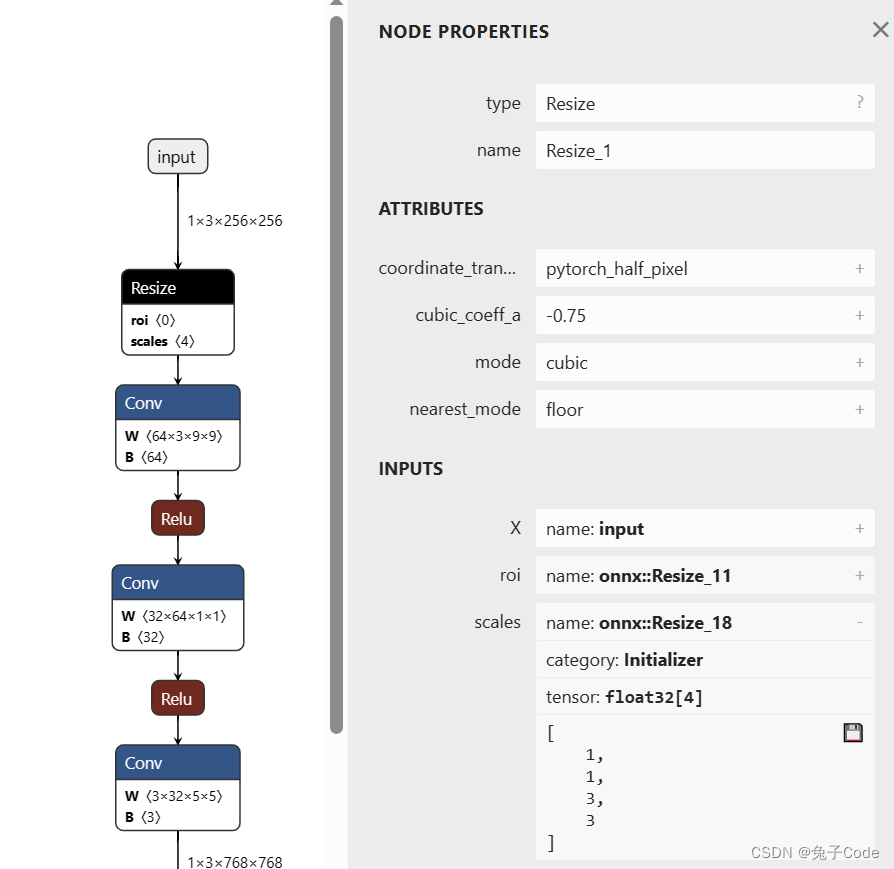

        但是，导出 ONNX 时却报了一条 TraceWarning 的警告。这条警告说有一些量可能会追踪失败。这是怎么回事呢？让我们把生成的 srcnn2.onnx 用 Netron 可视化一下：可以发现，虽然我们把模型推理的输入设置为了两个，但 ONNX 模型还是长得和原来一模一样，只有一个叫 “input” 的输入。这是由于我们使用了 torch.Tensor.item() 把数据从 Tensor 里取出来，而导出 ONNX 模型时这个操作是无法被记录的，只好报了一条 TraceWarning。

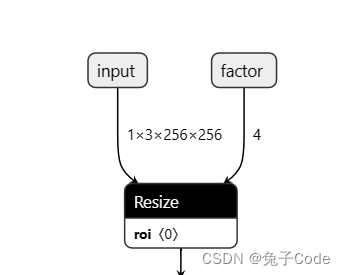

        展开 scales，可以看到 scales 是一个长度为 4 的一维张量, 表示 Resize 操作每一个维度的缩放系数；其类型为 Initializer，表示这个值是根据常量直接初始化出来的。我们能够自己定义一个实现插值的 PyTorch 算子映射到 ONNX 的 Resize 算子，让 scales 成为一个可变量而不是常量。

import torch
from torch import nn
from torch.nn.functional import interpolate
import torch.onnx
import cv2
import numpy as np
class NewInterpolate(torch.autograd.Function):

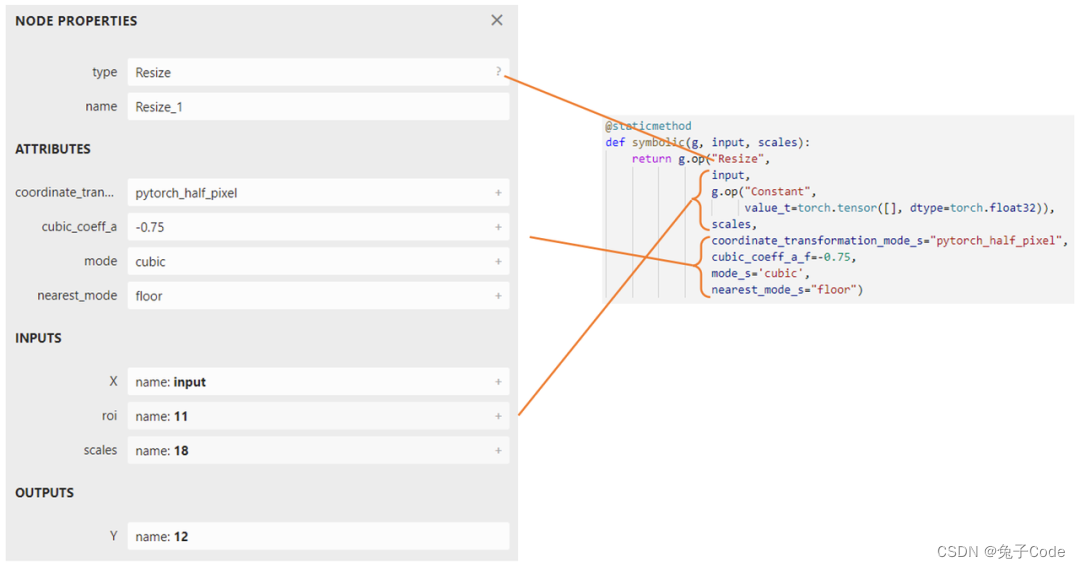

    # 映射到 ONNX 的方法由一个算子的 symbolic 方法决定。symbolic 方法第一个参数必须是g。
    @staticmethod
    def symbolic(g, input, scales):
        # ONNX 算子的具体定义由 g.op 实现。g.op 的每个参数都可以映射到 ONNX 中的算子属性
        return g.op("Resize",
                    input,
                    g.op("Constant",
                         value_t=torch.tensor([], dtype=torch.float32)),
                    scales,
                    coordinate_transformation_mode_s="pytorch_half_pixel",
                    cubic_coeff_a_f=-0.75,
                    mode_s='cubic',
                    nearest_mode_s="floor")
    # 算子的推理行为由算子的 foward 方法决定。该方法的第一个参数必须为 ctx，
    @staticmethod
    def forward(ctx, input, scales):
        scales = scales.tolist()[-2:]
        return interpolate(input,
                           scale_factor=scales,
                           mode='bicubic',
                           align_corners=False)

class StrangeSuperResolutionNet(nn.Module):

    def __init__(self):
        super().__init__()

        self.conv1 = nn.Conv2d(3, 64, kernel_size=9, padding=4)
        self.conv2 = nn.Conv2d(64, 32, kernel_size=1, padding=0)
        self.conv3 = nn.Conv2d(32, 3, kernel_size=5, padding=2)

        self.relu = nn.ReLU()

    def forward(self, x, upscale_factor):
        x = NewInterpolate.apply(x, upscale_factor)
        out = self.relu(self.conv1(x))
        out = self.relu(self.conv2(out))
        out = self.conv3(out)
        return out


def init_torch_model():
    torch_model = StrangeSuperResolutionNet()

    state_dict = torch.load('srcnn.pth')['state_dict']

    # Adapt the checkpoint
    for old_key in list(state_dict.keys()):
        new_key = '.'.join(old_key.split('.')[1:])
        state_dict[new_key] = state_dict.pop(old_key)

    torch_model.load_state_dict(state_dict)
    torch_model.eval()
    return torch_model


model = init_torch_model()
factor = torch.tensor([1, 1, 3, 3], dtype=torch.float)

input_img = cv2.imread('face.png').astype(np.float32)

# HWC to NCHW
input_img = np.transpose(input_img, [2, 0, 1])
input_img = np.expand_dims(input_img, 0)

# Inference
torch_output = model(torch.from_numpy(input_img), factor).detach().numpy()

# NCHW to HWC
torch_output = np.squeeze(torch_output, 0)
torch_output = np.clip(torch_output, 0, 255)
torch_output = np.transpose(torch_output, [1, 2, 0]).astype(np.uint8)

# Show image
cv2.imwrite("face_torch_3.png", torch_output)

# 导出成 ONNX 模型
x = torch.randn(1, 3, 256, 256)

with torch.no_grad():
    torch.onnx.export(model, (x, factor),
                      "srcnn3.onnx",
                      opset_version=11,
                      input_names=['input', 'factor'],
                      output_names=['output'])
