【ESP32开发 传感器】| 使用双轴XY摇杆传感器

前要

• 本次试验使用Arduino ESP32-S 开发板
• 双轴XY摇杆简单封装模块

模块与开发板接线

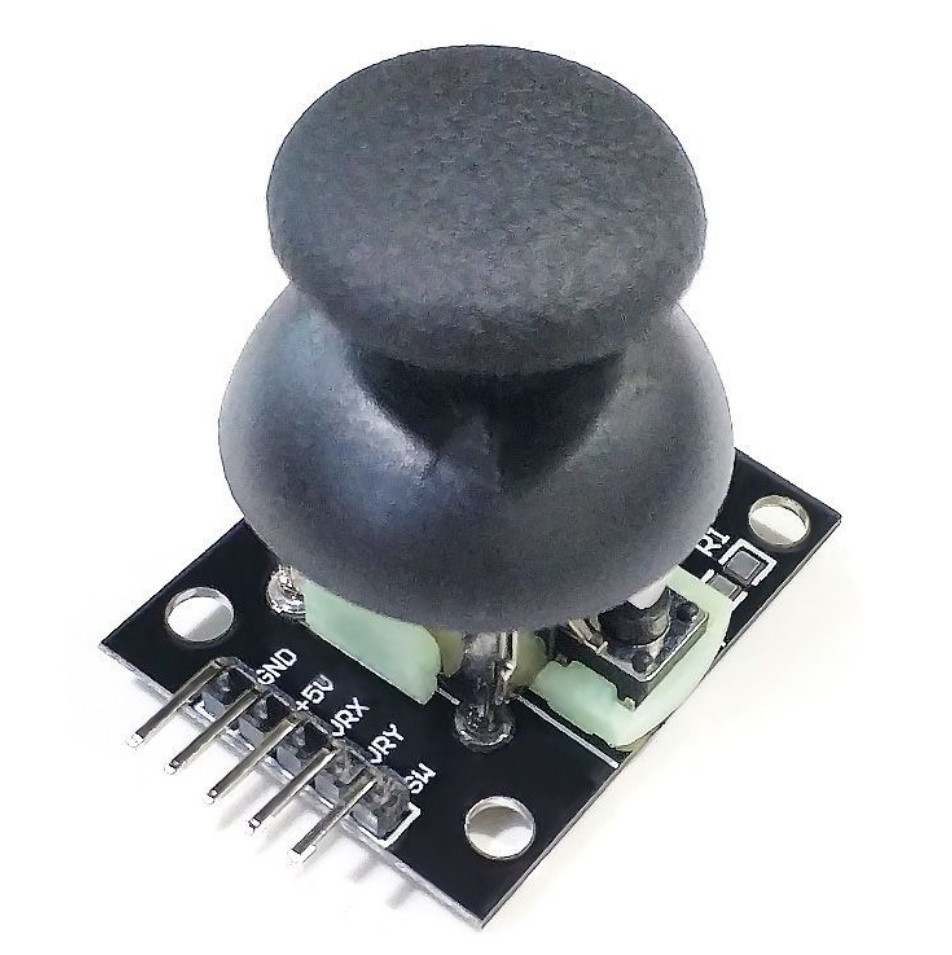

本项目使用的传感器模块是双轴摇杆模块（Dual-Axis Joystick Module）。

这种模块通常包含两个电位器，分别用于检测X轴和Y轴的移动，以及一个按压按钮。

1.双轴电位器

• X轴和Y轴移动检测：通过两个电位器分别检测摇杆在X轴和Y轴方向上的偏移。每个电位器输出一个模拟信号，表示摇杆在该轴上的位置。
• 模拟输出：X轴和Y轴电位器的输出为模拟电压，通常连接到ESP32的模拟输入引脚（ADC）。

2.按压按钮

• 按压检测：摇杆可以像按钮一样按下，通常检测按压状态的信号为数字信号（高/低电平）。
• 数字输出：按钮的输出为数字信号，通常连接到ESP32的数字输入引脚。

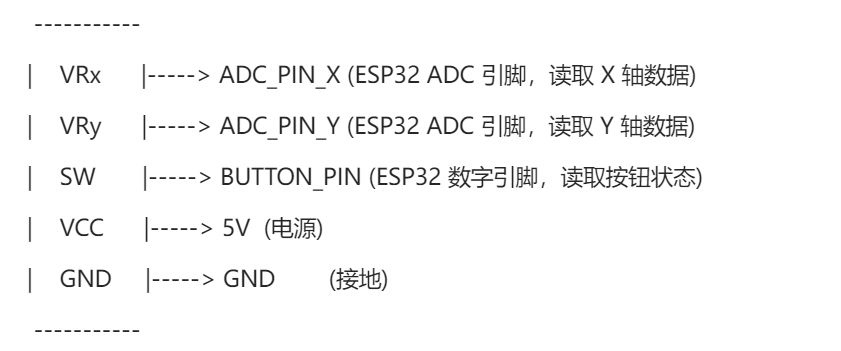

双轴XY摇杆 模块引脚	Arduino ESP32 引脚
VCC	5V、VCC
GND	GND
VRx	GPIO34
VRy	GPIO35
SW	GPIO32

实际代码/实际运行

串口打印使用了中文，要注意串口编码与串口波特率

不正确设置串口，可能会出现乱码现象

// 定义摇杆各个引脚
const int X_PIN = 34; // X轴数据连接到GPIO34
const int Y_PIN = 35; // Y轴数据连接到GPIO35
const int SW_PIN = 32; // 按钮连接到GPIO32

void setup() {
    // 初始化串口通信
    Serial.begin(115200);

    // 设置引脚模式
    pinMode(X_PIN, INPUT);
    pinMode(Y_PIN, INPUT);
    pinMode(SW_PIN, INPUT_PULLUP); // 按钮使用内部上拉电阻
}

void loop() {
    // 读取摇杆的X轴和Y轴数据
    int xValue = analogRead(X_PIN);
    int yValue = analogRead(Y_PIN);

    // 读取按钮状态
    int swState = digitalRead(SW_PIN);

    // 输出摇杆数据到串口, 格式化输出
    Serial.print("X轴: ");
    Serial.print(xValue);
    Serial.print(" | Y轴: ");
    Serial.print(yValue);
    Serial.print(" | 按钮: ");
    Serial.println(swState == LOW ? "按下" : "未按下");

    // 延迟一段时间，避免输出过快
    delay(500);
}

开发环境：Arduino IDE

代码辅助：ChatGPT

作者：羡林i
