💥1 概述

摘要：随着太赫兹（THz）技术的最新进展，人们普遍认为太赫兹通信在下一代无线系统中将发挥关键作用。为了推动太赫兹通信的研究，我们提出了一个精确的统计太赫兹信道的随机性MATLAB仿真器。我们模拟了超大规模多输入多输出（MIMO）天线配置，将其作为关键基础设施，以克服太赫兹通信距离的限制。我们考虑了直射路径和多径分量，并针对单载波和多载波范式在时不变和时变场景中，提出了频域和时延域的实现方法。我们基于辐射传输理论实现了全面的分子吸收计算，并提供了替代的亚太赫兹近似方法。我们进一步模拟了太赫兹特有的约束条件，包括宽带波束分裂效应、球面波传播和对准衰落。我们通过与文献中的基于测量的信道模型进行类比以及通过遍历容量分析来验证TeraMIMO。我们还引入了一个图形用户界面，并提供了使用TeraMIMO进行太赫兹信道生成和分析的指南。
索引术语：太赫兹通信、信道建模、6G、超大规模MIMO、MATLAB仿真器

对0.1太赫兹（THz）到10 THz载波频率范围内未被充分利用的射频（RF）频谱的兴趣增加 [1]、[2]，这是由于最近在电子、光子和等离子体技术方面的进展，使得高效的太赫兹信号生成、辐射和调制成为可能 [3]、[4]。太赫兹频段承诺在地面、空中和卫星网络中实现每秒太比特（Tbps）的数据速率和大规模安全连接，并具备新的感知、成像和定位能力，这些能力可能会塑造第六代（6G）及以后的无线通信系统 [5]–[10]。

除了现有的设备级挑战外，为了实现太赫兹通信，还需要解决基础设施和算法层面的若干挑战。例如，太赫兹信号受到高传播损耗的影响，限制了通信距离。为了扩展太赫兹通信范围，超大规模多输入多输出（UM-MIMO）天线阵列 [11]–[13] 和智能反射面（IRS） [14]、[15] 是两个关键的基础设施推动器。此外，太赫兹特有的信号处理 [16] 和网络 [17] 算法对于缓解准光学太赫兹传播限制至关重要。例如，尽管分子吸收导致频谱收缩，但距离自适应资源分配 [18]、[19] 可以保持高效的频谱使用。优化的太赫兹单载波（SC）和多载波（MC）调制也可以实现通信和感知的联合应用。然而，准确掌握太赫兹信道是高效太赫兹特定信号处理 [16]、[20] 的先决条件。

在太赫兹研究的早期阶段，我们对太赫兹信道模型和特性的了解仍在不断发展 [21]，其中基于射线追踪（RT）和测量活动继续为亚太赫兹和太赫兹频段报告新的发现。RT技术可以产生准确的信道模型，但需要精确的传播环境和材料属性信息。文献中报告了若干基于RT的太赫兹信道模型。[22] 中提出了一个统一的多射线模型（在0.06−1 THz范围内经过实验验证），考虑了直射（LoS）、反射、衍射和散射路径。[23] 中开发了一个基于基尔霍夫散射理论和RT仿真的确定性室内信道模型，频率范围为0.1−1 THz。此外，[13]、[24] 中通过引入基于石墨烯的天线开发了三维（3D）端到端信道模型。其他最近报告的室内LoS太赫兹信道测量包括 [25] 中的10 GHz带宽的三个频段（140−220 GHz）的工作，以及 [26] 中的250 GHz带宽的超宽带信道（500−750 GHz）。此外，[27] 中报告了亚太赫兹（142 GHz）室外城市（120米）LoS和非直射（NLoS）场景的信道模型；这些模型在 [28] 中被验证适用于室内场景。[29] 中将RT仿真与0.3 THz（10 GHz带宽）室内场景的信道测量进行了比较，而 [30] 中则针对275−325 GHz（50 GHz带宽）的2×2 MIMO室内宽带信道进行了广泛的测量活动。进一步的信道测量在 [31]、[32] 中报告了300 GHz的情况。另一方面，统计信道建模广泛适用，需要较少的几何信息，且计算复杂度低，但其精度较低 [33]。[34] 中推导了0.24−0.3 THz短程LoS场景的统计参数。此外，[35] 中还引入了一个使用改进的Saleh-Valenzuela（SV）模型的0.3 THz室内随机时空信道模型。

尤其在建模多径（MP）参数方面，例如出发角/到达角（AoDs/AoAs）和到达时间（ToA）。 [37] 中为300 GHz数据中心环境提出了一种修改功率延迟分布的基于簇的太赫兹SV信道模型的变体。此外，在[38]中，通过比较0.35 THz和0.65 THz的信道测量结果，提出了在典型室内太赫兹环境中对空间和时间特性的扩展。其他最近的统计太赫兹信道建模工作包括[39]中的研究，该研究在240−300 GHz范围内对测量数据进行了伽马混合模型分析，以及[40]中的研究，该研究描述了存在严重反射损耗、多径衰落和室内阻挡效应的室内环境。尽管在后者中进行了与多射线RT太赫兹信道模型的比较，但测量数据的缺乏仍然限制了在太赫兹频段上的验证过程。[41]中使用RT技术对测量数据进行后处理，研究了基于测量的室内宽带130−143 GHz信道模型。推导出了一些信道特性，例如时间和空间稀疏性，其中发现多径分量的数量少于十个。[42]中的扩展引入了一种结合RT和统计方法的混合室内太赫兹信道模型。在[43]中，通过测量捕获了工业环境中亚太赫兹（107−109 GHz）的信道特性。

诸如车联网（V2X）、车对车（V2V）、超高智能铁路移动性和无人机通信等新型可靠的高速通信技术，预计也将成为6G垂直行业的重要组成部分。 这些场景对6G信道建模提出了挑战，因为它们会导致非平稳时变（TV）信道和底层统计特性[21]、[44]。结合大带宽和超大规模MIMO天线阵列，高速移动性在空间、时间和频率域中导致非平稳特性[45]、[46]。文献中提出了许多用于此类信道的模型[46]、[47]，通常是基于几何的随机模型（GBSM）及其变体。[48]中使用RT技术分析了110 GHz城市车对基础设施信道模型；[49]中提出了一个3D太赫兹室内非平稳时空频大规模MIMO信道模型，并在理论上和实证上进行了验证；[50]、[51]中通过RT仿真提出了智能铁路移动性场景的太赫兹信道模型；[52]中报告了300 GHz车辆通信信道建模的测量活动。

太赫兹通信的研究不应等到建立完美的太赫兹信道知识后才开始。 足够准确的统计信道模型是研究人员在早期解决太赫兹挑战并展示实际解决方案的关键工具。事实上，即使在达成准确的太赫兹信道模型后，统计模型仍将因其可扩展性而具有吸引力。为此，我们提出了TeraMIMO，这是一个统计宽带超大规模MIMO信道模型，能够在相当程度上准确捕捉大多数太赫兹信道特性。我们相信，我们的仿真器将推动太赫兹通信和感知研究中的信号处理，这仍然是一个相对未被充分研究的领域。当被不同背景的研究人员采用时，TeraMIMO可以建立新型太赫兹设备、太赫兹信道和噪声模型以及太赫兹信号处理技术之间的联系。

目前已经有一些毫米波、亚太赫兹和太赫兹系统仿真器公开可用。 最值得注意的是NYUSIM[53]，这是一个毫米波和亚太赫兹信道仿真器，提供了关于重要信道建模组件的见解，例如人体阻挡、室内外穿透损耗和空间一致性。作为基于测量的仿真器，NYUSIM最近已扩展到支持最高工作频率150 GHz和带宽800 MHz。TeraSim[54]是另一个覆盖纳米尺度和宏观尺度场景的太赫兹网络仿真器；它是ns-3的一个有价值的扩展，实现了物理层和介质访问太赫兹控制层解决方案。然而，TeraSim并未捕捉到许多太赫兹信道特性，且不支持端到端信道模型。特别是，TeraSim没有考虑NLoS场景、天线阵列、波束控制和波束成形、球面波传播、对准误差以及时变信道响应。

TeraMIMO与现有仿真器有显著不同，因为它主要处理物理链路层，并支持信号传播的三维几何结构。 然而，它可以扩展以支持系统级仿真。因此，我们的仿真器可以补充TeraSim，例如在实现物理层波形时。特别是，TeraMIMO具有以下特点：

提供一个三维端到端太赫兹信道模型，包括太赫兹特有的特性，如对准误差、球面波传播、移相器中的相位不确定性以及波束分裂。
生成三种传播场景，用于LoS、NLoS以及LoS主导和NLoS辅助通信。
提供所需的信道统计信息，如相干时间、相干带宽、最大多普勒频移和均方根（RMS）延迟扩散。
考虑多频带和通信距离上的频率选择性（FS）太赫兹信道：从纳米通信到短程室内/室外场景，一直到数百米的LoS链路。

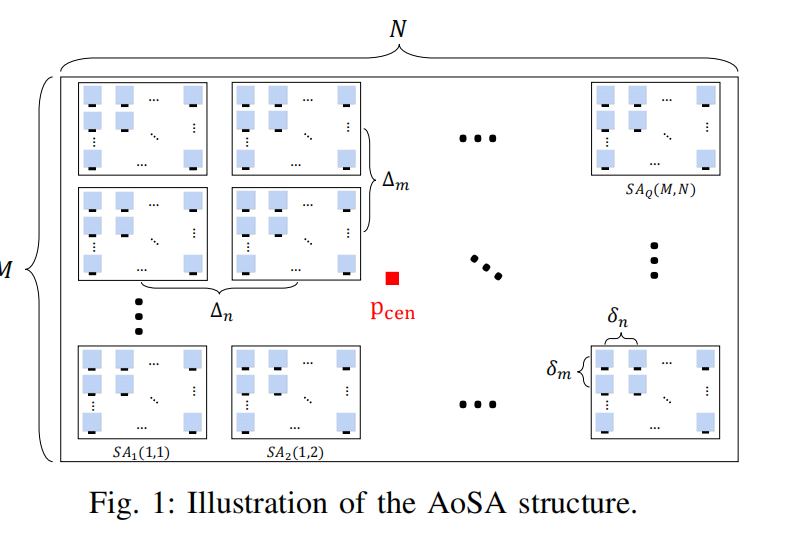

采用子阵列天线（AoSA）结构进行混合波束成形，并考虑空间稀疏性。
支持三种分子吸收损耗模型：一个适用于0.1−10 THz的精确辐射传输理论模型，以及两个适用于高达450 GHz的近似模型。
提供不同的信道域实现，例如时不变（TIV）信道的时延域和频域，以及时变信道的时间延迟域和时间频率域。
支持近似平面波模型（PWM）和精确球面波模型（SWM），后者能够准确考虑近场中传输波前的曲率。

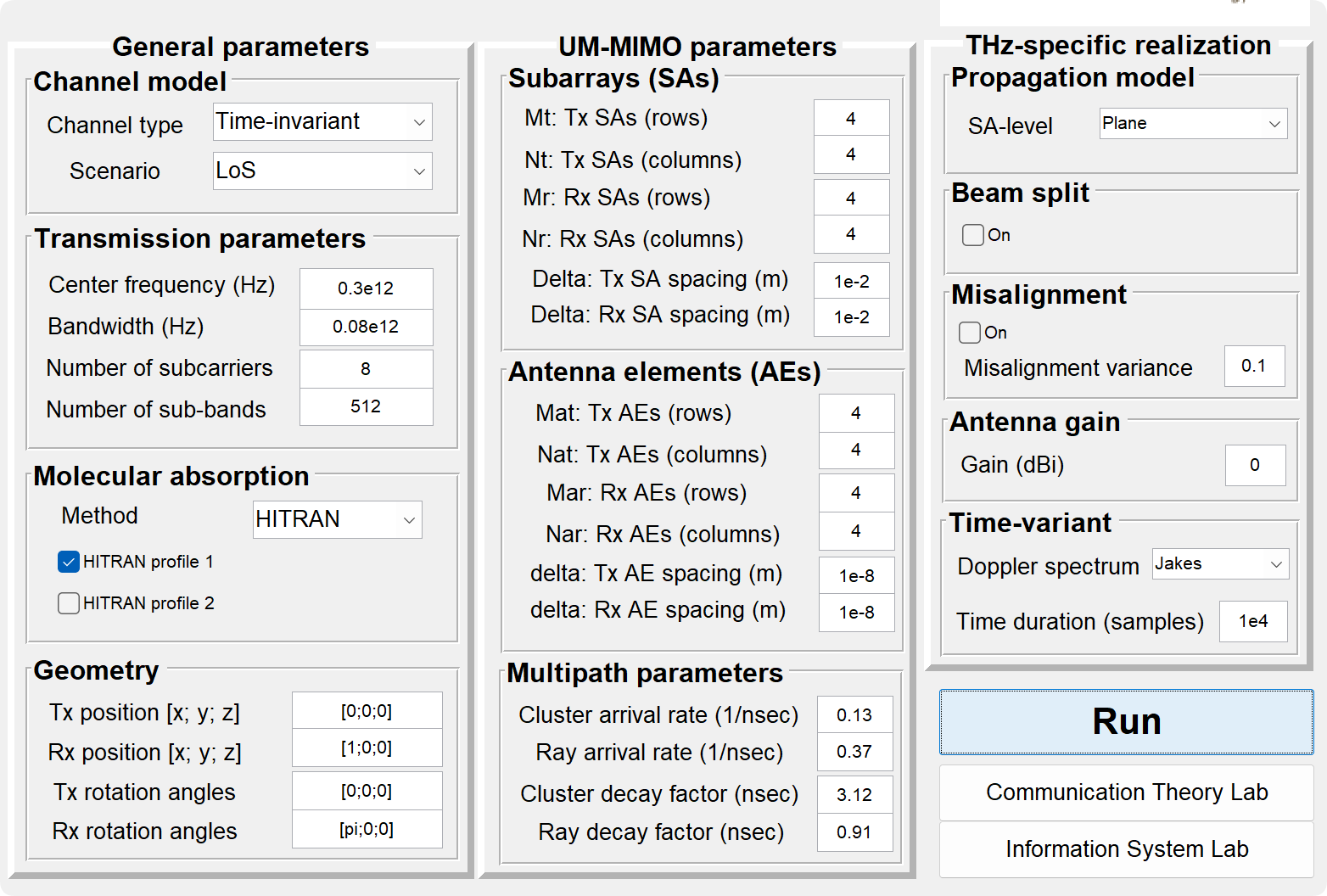

引入了一个高效的图形用户界面（GUI），用于仿真多个信道配置文件。

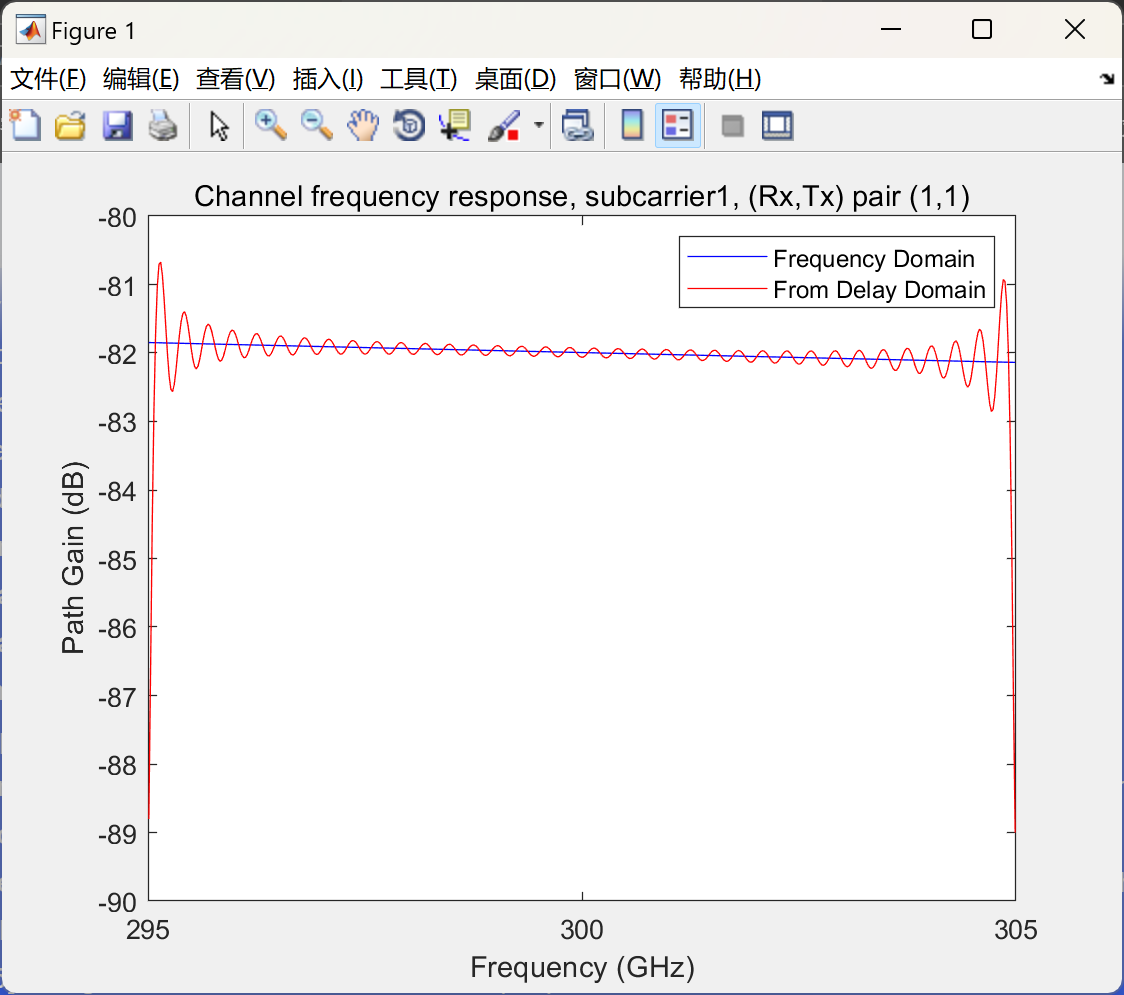

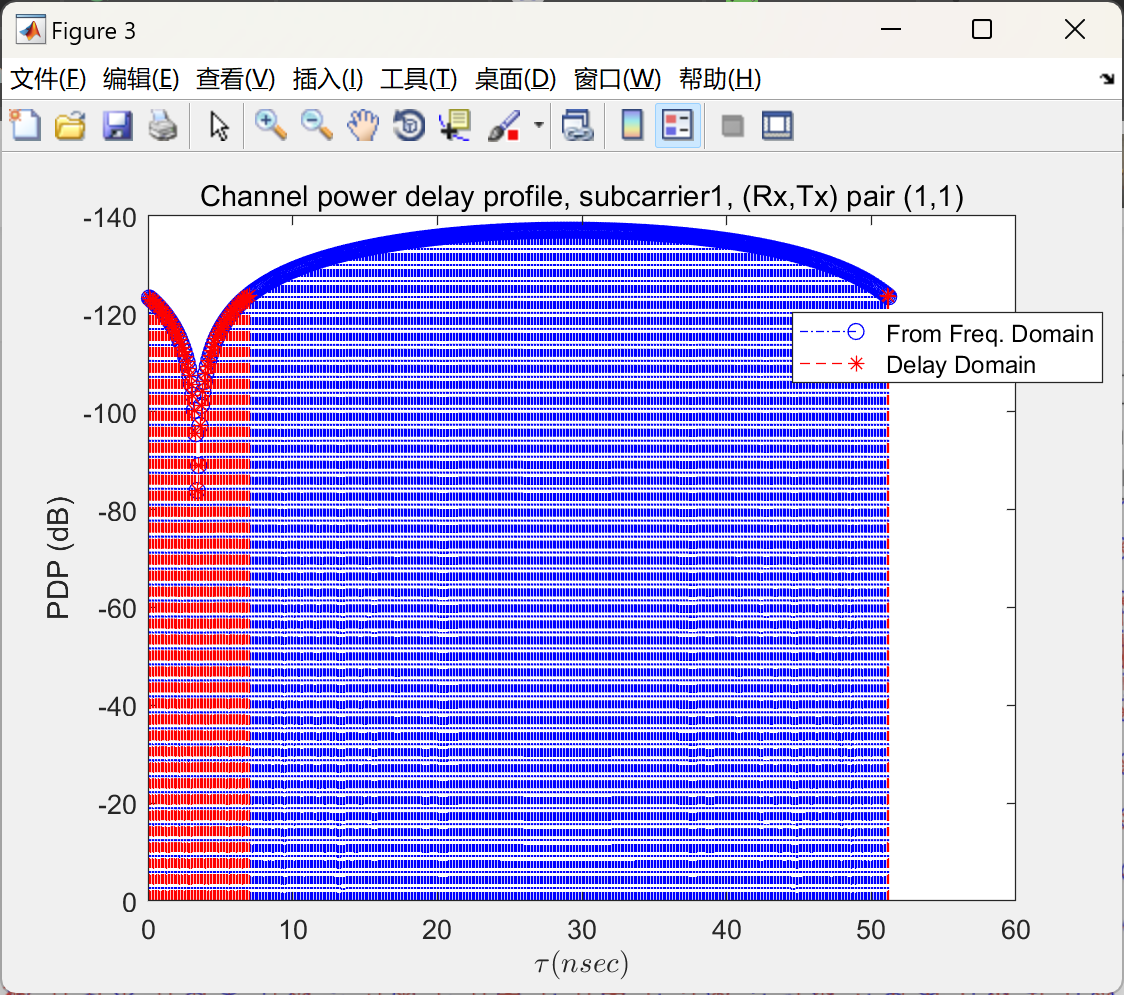

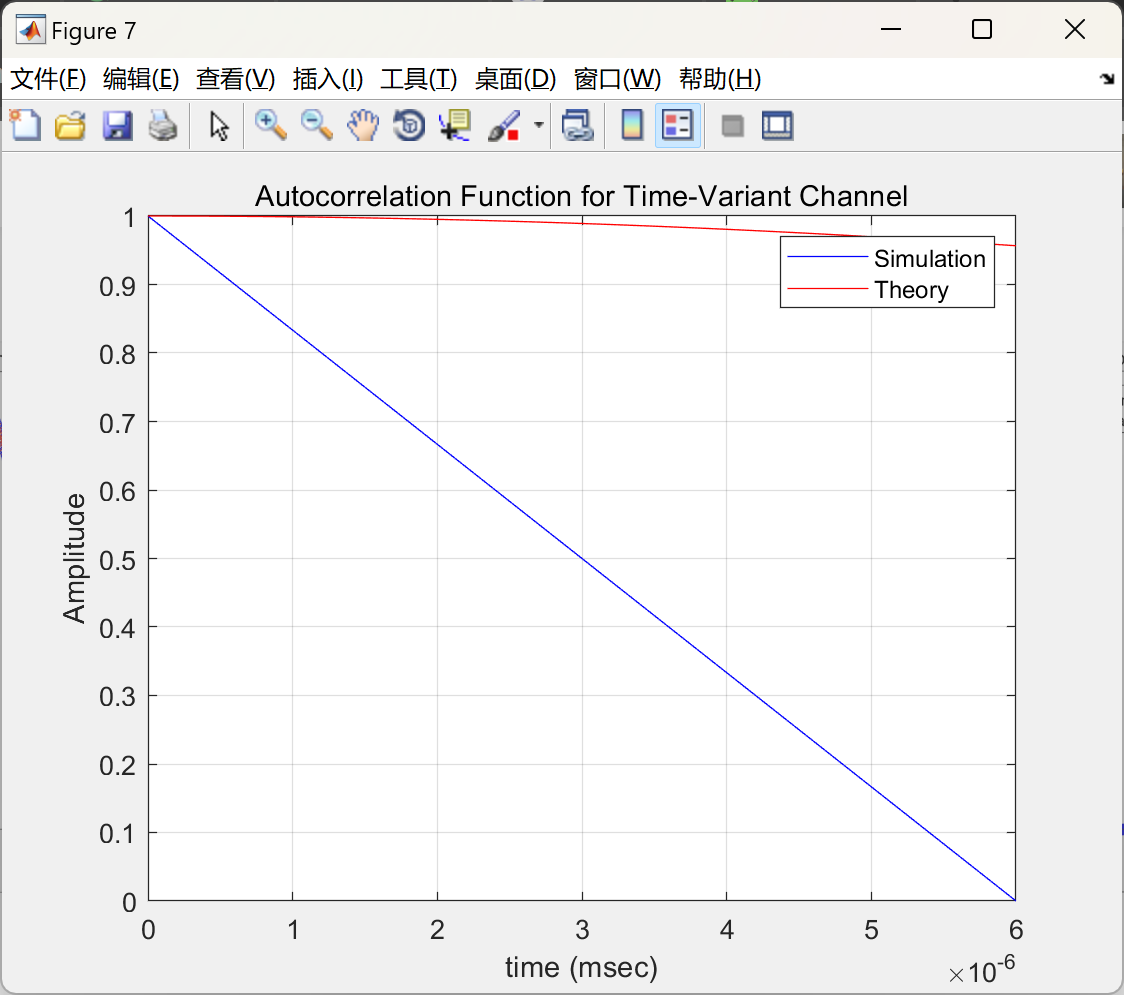

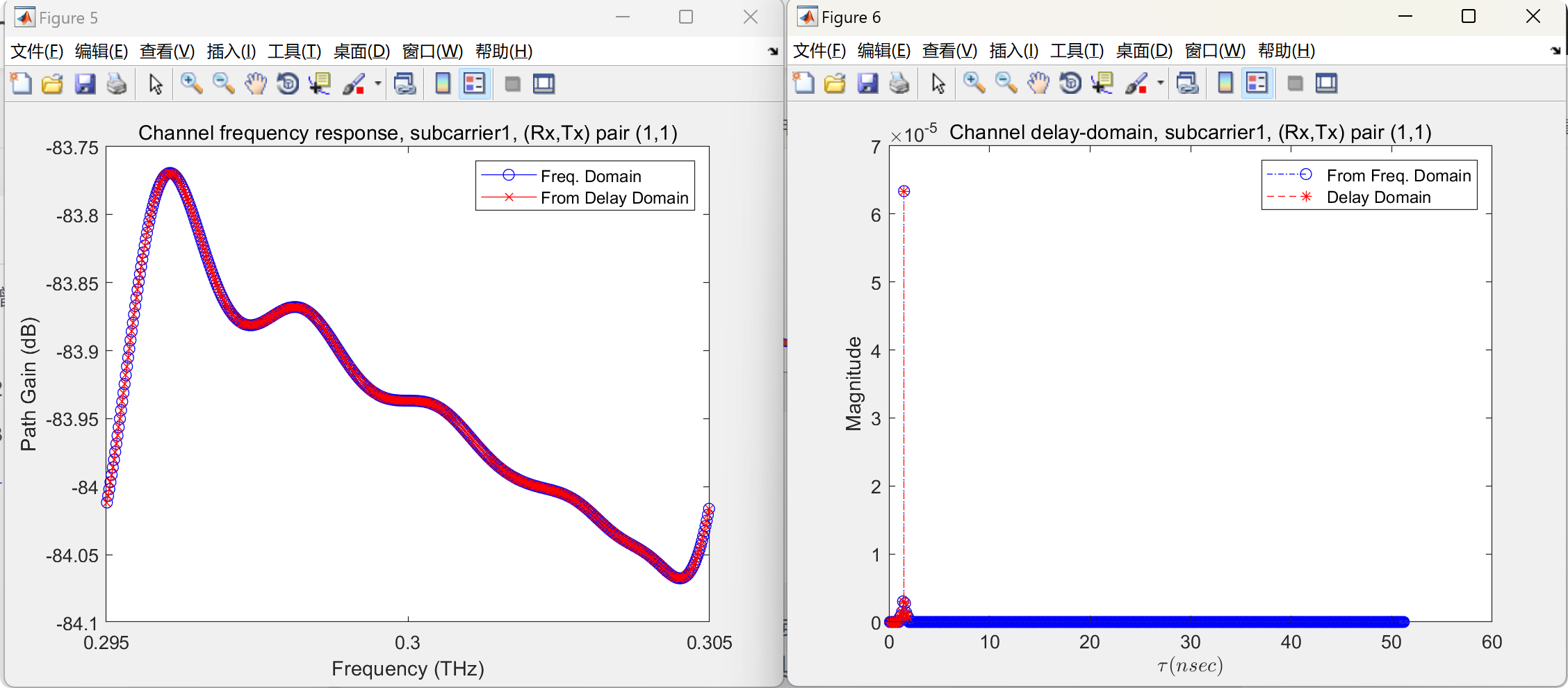

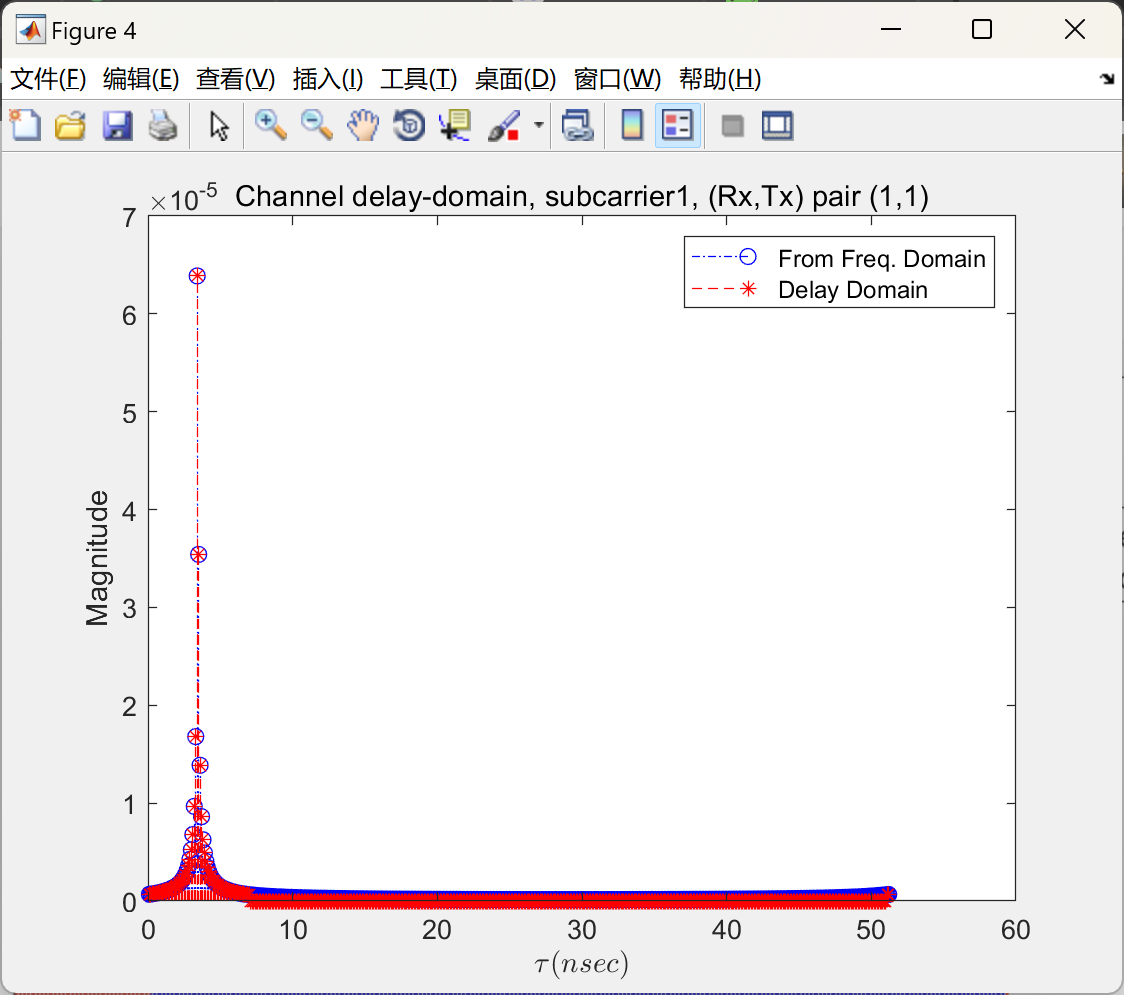

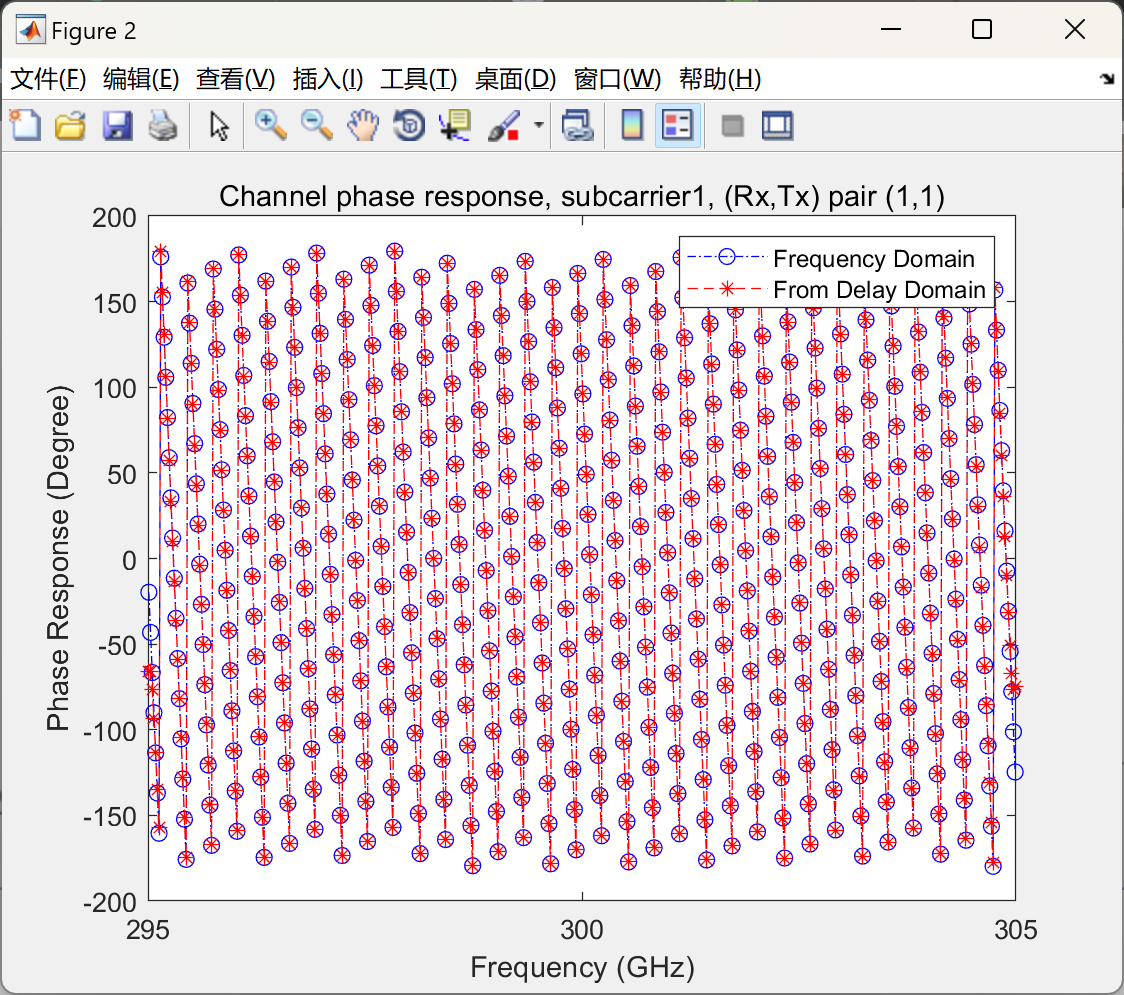

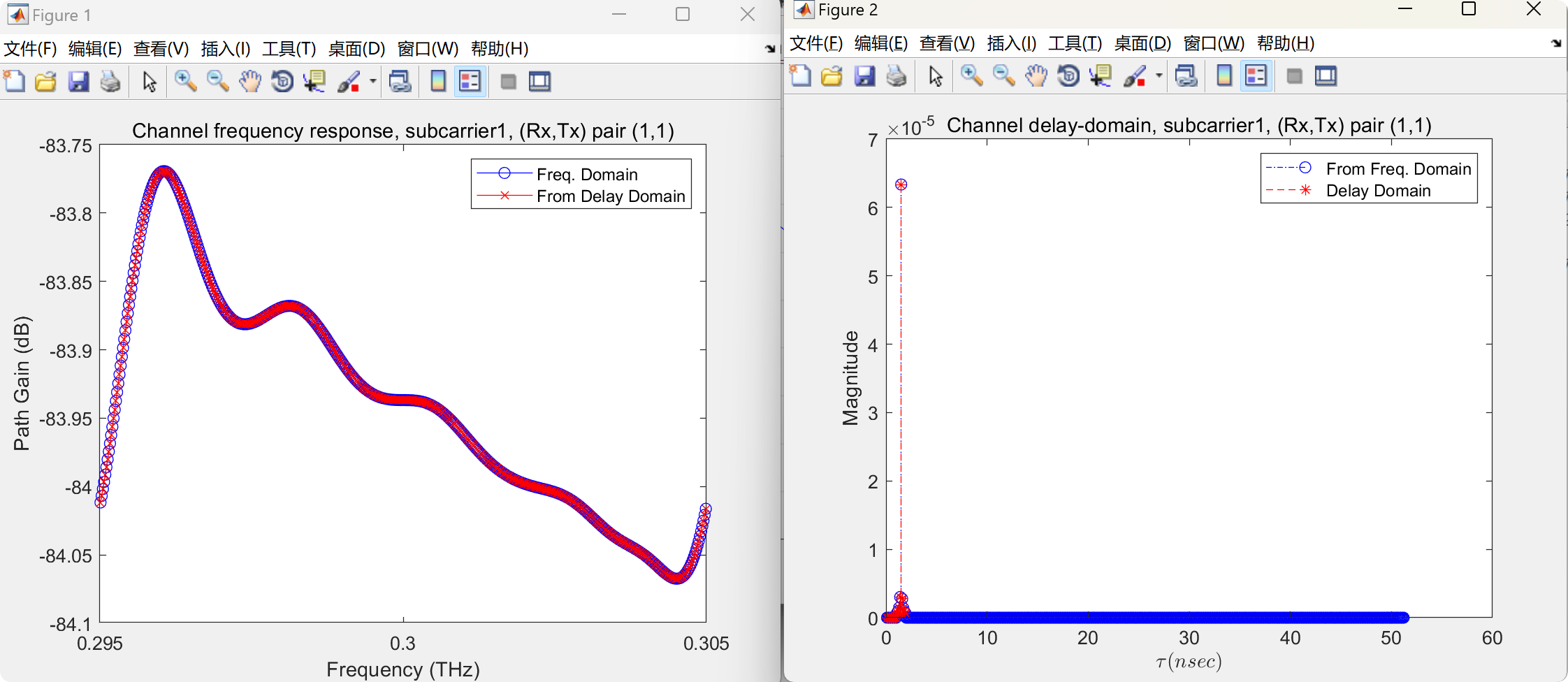

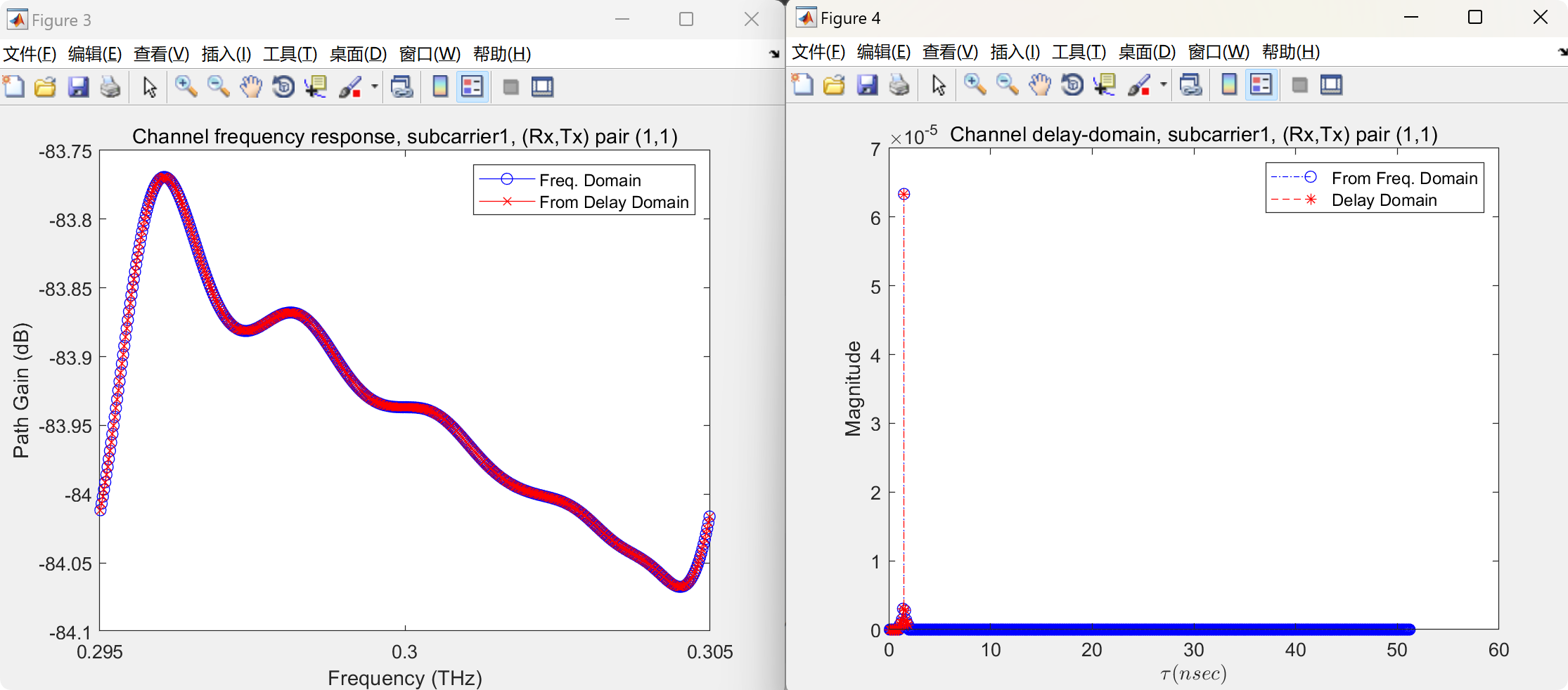

📚2 运行结果

部分代码：

%% Add Paths
path(pathdef); addpath(pwd);
cd Channel; addpath(genpath(pwd)); cd ..;
cd Molecular_Absorption;addpath(genpath(pwd)); cd ..;
cd Visualization;addpath(genpath(pwd)); cd ..;

%% Initialize Parameters
p_ch = generate_channel_param_TV();

%% Calculation of Absorption Coefficient
K_abs = compute_Abs_Coef(p_ch);

%% Call Channel
[CH_Response, CH_Info] = channel_TV(p_ch, K_abs);

%% Visualize Channel
num_ch_obsrv = 3;
Plot_TV_THz_Channel(p_ch, CH_Response.H, CH_Response.h, CH_Info.fd_max, num_ch_obsrv);
