电力系统潮流计算方法研究（6/9/14/26/30/57节点系统）

一、潮流计算基本原理

二、核心算法对比与特性分析

1. 牛顿-拉夫逊法（Newton-Raphson Method）

2. 高斯-赛德尔法（Gauss-Seidel Method）

3. 快速解耦法（Fast Decoupled Load Flow, FDLF）

三、不同节点系统的研究实例

1. 6节点系统

2. 9节点系统（IEEE标准）

3. 14节点系统（IEEE标准）

4. 26节点系统

5. 30节点系统（IEEE标准）

6. 57节点系统

四、实际应用与优化方向

五、结论

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码、数据

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能解答你胸中升起的一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

电力系统潮流计算方法研究（6/9/14/26/30/57节点系统）

一、潮流计算基本原理

潮流计算是电力系统稳态分析的核心任务，通过求解节点电压方程和支路功率方程，确定系统中各节点的电压幅值、相角及功率分布。其数学模型基于基尔霍夫定律与电路稳态特性，通过非线性方程组描述功率平衡关系。核心步骤包括：

建模：定义网络拓扑、节点类型（PQ、PV、平衡节点）、导纳矩阵。
边界条件：设定发电机出力、负荷需求等运行参数。
迭代求解：采用数值方法逼近方程解，如牛顿-拉夫逊法、高斯-赛德尔法。
结果分析：评估电压稳定性、功率损耗及设备负载率。

二、核心算法对比与特性分析

1. 牛顿-拉夫逊法（Newton-Raphson Method）

原理：基于泰勒级数展开，通过迭代修正电压幅值与相角，实现非线性方程的线性化逼近。雅可比矩阵（Jacobian Matrix）是关键，包含有功/无功功率对电压的偏导数。
算法特点：
- 二次收敛性：根附近每迭代一次有效位数翻倍，收敛速度快。
- 高精度：适用于复杂系统，但需频繁更新雅可比矩阵，计算量大。
- 局限性：初始值敏感，可能出现发散或振荡；需处理矩阵奇异性。
公式：

雅可比矩阵元素随迭代更新，需多次分解计算。

2. 高斯-赛德尔法（Gauss-Seidel Method）

原理：逐节点更新电压，利用最新计算值加速收敛，适用于线性化方程组。
算法特点：
- 内存需求低：仅需存储导纳矩阵与当前电压值，适合小规模系统。
- 线性收敛：收敛速度较慢，但对角占优矩阵可保证稳定性。
- 适用场景：适合初始“平启动”（电压幅值1.0，相角0°），鲁棒性较强。

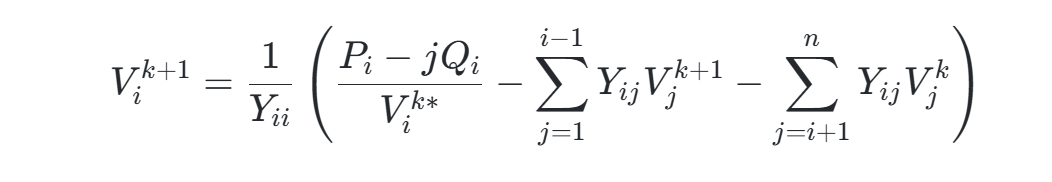

公式：

3. 快速解耦法（Fast Decoupled Load Flow, FDLF）

原理：基于高压电网电抗远大于电阻的特性，将有功-无功方程解耦：
- 有功功率修正仅依赖电压相角（ΔP∝Δθ）。
- 无功功率修正仅依赖电压幅值（ΔQ∝ΔV）。
算法特点：
- 常数矩阵：系数矩阵B′B′和B′′B′′（导纳矩阵虚部）固定，无需迭代更新。
- 高效稀疏处理：内存需求为牛顿法的60%，计算速度提升5倍。
- 线性收敛：迭代次数多但单次耗时少，适合大规模系统。
修正方程：

方法	收敛速度	内存需求	适用系统规模	计算复杂度
高斯-赛德尔法	线性	低	小（≤9节点）	O(n2)O(n2)
牛顿-拉夫逊法	二次	高	中-大规模	O(n3)O(n3)
快速解耦法	线性	中	大规模	O(n1.5)O(n1.5)

三、不同节点系统的研究实例

1. 6节点系统

用途：教学验证与算法基准测试，结构简单，适合高斯-赛德尔法初步测试。
案例：牛顿法实现显示雅可比矩阵维度为2n−m−2=102n−m−2=10，需处理PV节点约束。

2. 9节点系统（IEEE标准）

特点：含平衡节点、PV节点与PQ节点，模拟实际系统经济调度与控制策略。
研究：对比牛顿法与快速解耦法的收敛次数（牛顿法4-5次，快速解耦法15-20次）。

3. 14节点系统（IEEE标准）

典型分析：
- 牛顿法MATLAB代码实现中，修正方程维度为27，需处理20条支路参数。
- 快速解耦法将方程分解为13阶（有功）和10阶（无功）子系统，计算效率提升。

4. 26节点系统

研究重点：稀疏矩阵优化与并行计算，减少牛顿法的80%修正方程求解耗时。
成果：结合节点导纳矩阵修正技术，处理变压器变比与支路投切。

5. 30节点系统（IEEE标准）

扩展应用：概率潮流计算，考虑负荷波动（正态分布）、风光出力（Beta/Weibull分布）。
对比：牛顿法精度高但耗时长，PQ分解法适用于实时监控。

6. 57节点系统

大规模验证：快速解耦法在57节点系统中迭代30次内收敛，内存占用仅为牛顿法的60%。
改进算法：基于极坐标牛顿法的MATLAB程序，支持并行计算加速。

四、实际应用与优化方向

算法混合策略：牛顿法初期加速收敛，快速解耦法后期维持稳定性。
稀疏技术：节点导纳矩阵的压缩存储（CSR格式）减少内存占用。
并行计算：分布式处理雅可比矩阵分解，适用于30/57节点及以上系统。
鲁棒性改进：引入松弛因子或信任域策略，增强牛顿法对病态系统的适应性。

五、结论

小规模系统（≤9节点） ：高斯-赛德尔法鲁棒性优，适合教学与快速估算。
中等规模（14-26节点） ：牛顿法精度高，需结合稀疏技术优化。
大规模系统（30/57节点） ：快速解耦法为工业级主流，支持实时监控与概率分析。

潮流算法的选择需权衡精度、效率与系统规模，未来研究将聚焦于智能算法融合（如AI加速迭代）与高维系统并行化。

📚2 运行结果

clear all
clc
ch = input('输入你想计算的节点潮流.: (6节点 9节点 14节点 26节点 30节点 57节点): ');
while ch ~= 6 && ch ~= 14 && ch ~= 26 && ch ~= 30 && ch ~= 57 && ch ~= 9
    fprintf('输入无效请重试\n');
    ch = input('输入你想计算的节点潮流.: (6节点 9节点 14节点 26节点 30节点 57节点): ');
end
switch ch
    case 6
        data6
    case 14
        data14
    case 26
        data26
    case 30
        data30
    case 57
        data57
    case 9
        data9
end
met = input('输入你想选择计算潮流的方法 (1 - 高斯-赛德尔法, 2 - 牛顿-拉夫逊法, 3 - 快速解耦法): ');
while met ~= 1 && met ~= 2 && met ~= 3
    fprintf('输入无效请重试\n');
    met = input('输入你想选择计算潮流的方法 (1 - 高斯-赛德尔法, 2 - 牛顿-拉夫逊法, 3 - 快速解耦法):  ');
end
switch met
    case 1
        maingauss
    case 2
        mainnewton
    case 3
        maindecouple
end
