💥1 概述

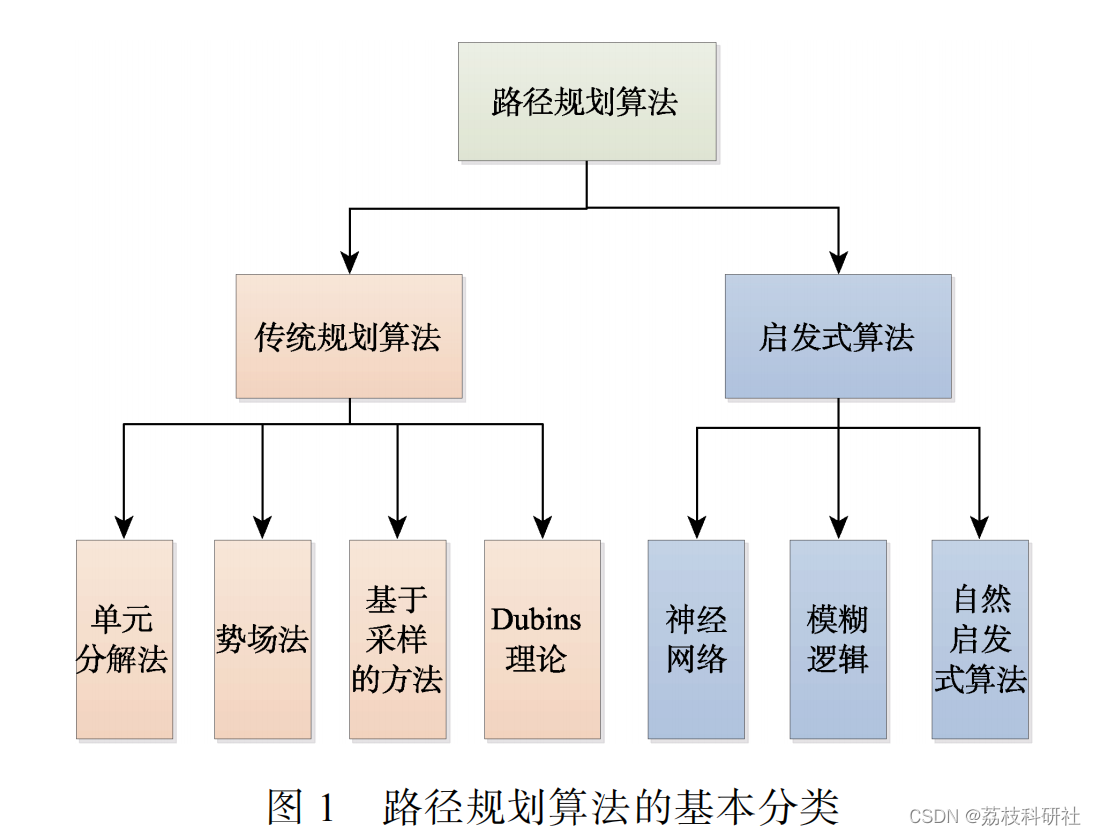

一、RRT算法的基本原理与应用

1. 基本原理

快速探索随机树算法

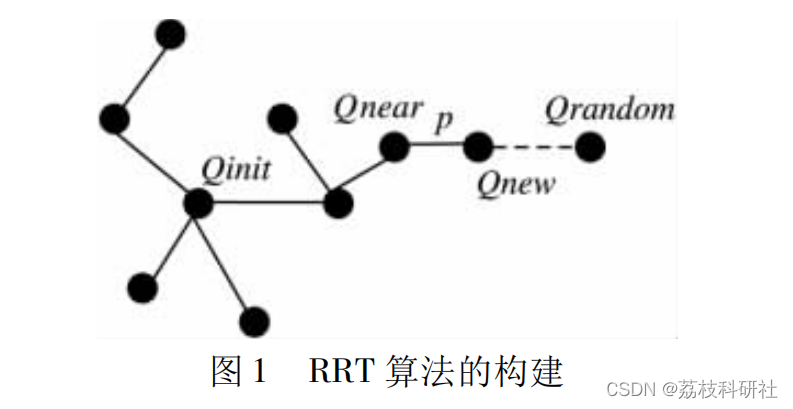

令 Tk 为一个有 K 个节点的 RRT，Q 为 Tk 的节点，Cfree 为与障碍物无碰撞的机器人自由状态空间。定义 Qinit 为初始状态即起点，Qgoal 为目标状态即终点。令 Qrand 为空间中一个随机选取的位姿状态，然后找出 Tk 中距离 Qrand 最近的节点Qnear。设p，q∈Cfree，令D( Qnear，Qrand) ≤D( Q，Qrand) 。在 Qrand 与 Qnear 连线上求 Qnew，Qnew 必须满足 Qnew ∈ Cfree 且 D( Qnear，Qrand) = ρ的条件，其中 ρ ＞ 0，为 RRT 生长的最小单位长度，称为步长。如果存在 Qnew，则 Tk 增加一个新节点; 否则重新选取 Qrand，重复以上过程。初始的 RRT 算法的构建过程如图 1 所示。

Dubins 理论

Dubins 于 1957 年提出了 Dubins 曲线理论，主要内容是在满足一定曲率条件下，连接同一平面内具有特定方向向量的任意两点的最短轨迹是曲线[20]。在没有其他约束因素的情况下，同一平

面上的任意两点的最短路径是直线，但是在有一定的曲率约束的情况下，最短的路径则是圆弧。

Dubins 曲线理论主要用来求解有曲率约束的最短路径。通过选择两条与两个圆相切的切线中的一

条，可以得到 Dubins 路径，其中起始和终止位置都在圆弧上。圆弧的半径是曲率半径，它由无人

系统的转弯半径决定，圆弧中心就是曲率中心，于是该问题就简化为寻找两个圆弧的公切线。两

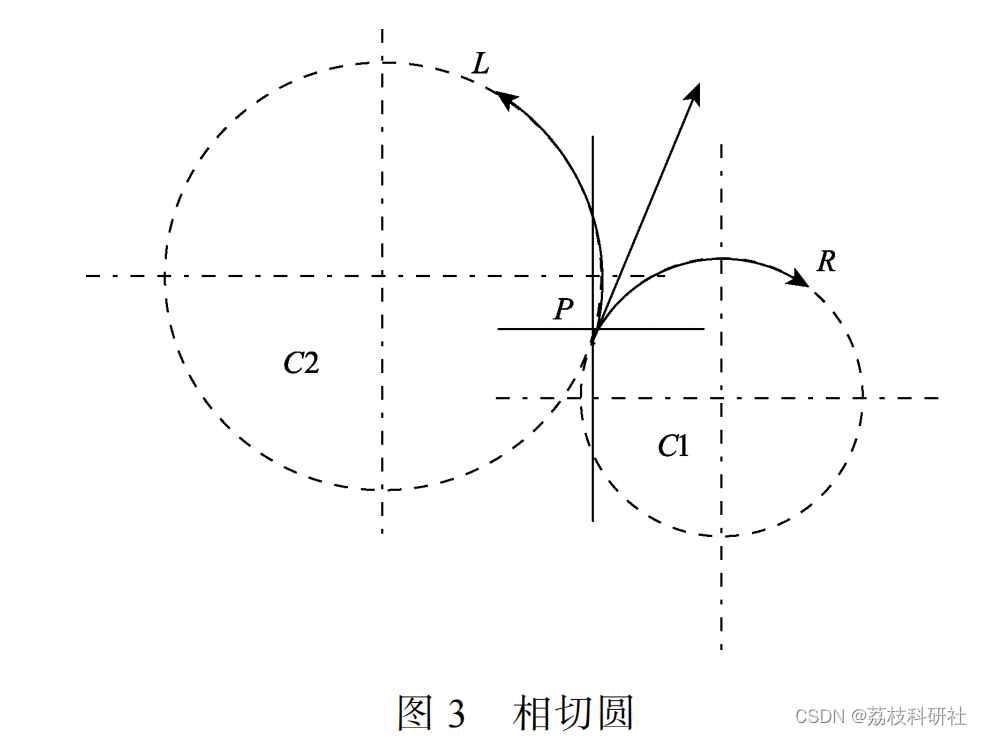

圆之间有两种公切线：内切线、外切线。在给定位姿点下，无人系统可以向左转和向右转，路径可以以顺时针方向和逆时针方向结束。一个给定的位姿点上有两种转弯方式，因此有两个相切圆，如图 3 所示。一个向右转弯，在弧段 C1上标记 R ，另一个是向左转弯，在弧段 C2 上标记 L ，一个位姿点可以产生 4 条 Dubins 路径。即 LSL， LSR， RSL ，RSR ，如图 4 所示。

RRT（快速探索随机树）是一种基于采样的路径规划算法，由Steven M. Lavalle于1998年提出。其核心思想是通过随机采样和树状扩展探索高维空间，逐步构建从起点到目标的可行路径。算法流程包括：

随机采样：在配置空间中随机选取目标点。
最近邻搜索：在现有树中找到距离目标点最近的节点。
扩展与碰撞检测：向目标方向扩展步长，若新节点无碰撞则加入树中。
迭代收敛：重复直到路径到达目标或达到最大迭代次数。

2. 改进算法

RRT*：引入重连接机制，优化路径长度和平滑度，实现渐近最优。
RRT-smart*：结合智能采样策略，减少冗余节点并优化路径直线性。
Informed RRT*：通过椭圆区域限制采样空间，加速收敛。
双向RRT（RRT-Connect） ：从起点和目标点双向生长树，提升效率。

3. 应用场景

机器人导航：适用于非凸、高维环境下的避障。
无人机航迹规划：结合滚动窗口策略处理未知环境。
自动驾驶：优化轨迹以最小化能量消耗或转弯半径。

二、Dubins路径规划的定义与数学特性

1. 定义

Dubins路径是满足最小转弯半径约束的最短路径，由直线段（S）和圆弧段（L/R，左/右转）组成，共有6种类型（如LSL、RSR等）。其数学特性包括：

曲率约束：路径需满足最大曲率（即最小转弯半径）。
几何组合：通过微分几何原理生成连续路径。

2. 局限性

路径不连续性：圆弧与直线连接处的曲率突变，需车辆停顿调整转向。
动态适应性差：仅适用于静态环境，需结合其他算法处理动态障碍。

三、RRT与Dubins路径的结合策略

1. 结合动机

运动学约束：Dubins路径确保生成的路径满足车辆转弯半径限制。
全局探索能力：RRT的高效采样弥补Dubins在复杂环境中的路径搜索不足。

2. 具体方法

RRT-Dubins：在RRT扩展时用Dubins曲线替代直线连接，确保运动学可行性。
Dubins RRT*：通过重连接机制优化路径质量，并引入启发式函数加速收敛。
动态环境适应：结合滚动窗口和动态检测机制，实时更新路径以避开移动障碍。

3. 案例实现

MATLAB仿真：通过替换RRT的边为Dubins曲线，生成平滑路径。
机械臂规划：利用Dubins曲线优化RRT*生成的轨迹，解决路径抖动问题。

四、避障技术与动态环境优化

1. 传感器融合

多传感器协同：激光雷达（精度高）结合超声波（低成本）和视觉（环境建模），提升障碍物检测鲁棒性。
数据融合算法：如D-S证据理论加权融合多源数据，减少误检。

2. 动态避障策略

实时重规划：检测到动态障碍后，快速调用RRT*或人工势场法重新规划路径。
预测与规避：通过历史轨迹预测障碍物运动，提前调整路径。

3. 改进算法

目标导向采样：以概率偏向目标点，减少随机性并提升收敛速度。
动态步长调整：根据环境复杂度自适应调整扩展步长，平衡探索与避障效率。

五、挑战与未来方向

1. 现有挑战

计算复杂度：高维空间下RRT的实时性不足，需硬件加速或并行计算。
动态环境适应性：多障碍物协同避障仍依赖全局重规划，效率较低139。

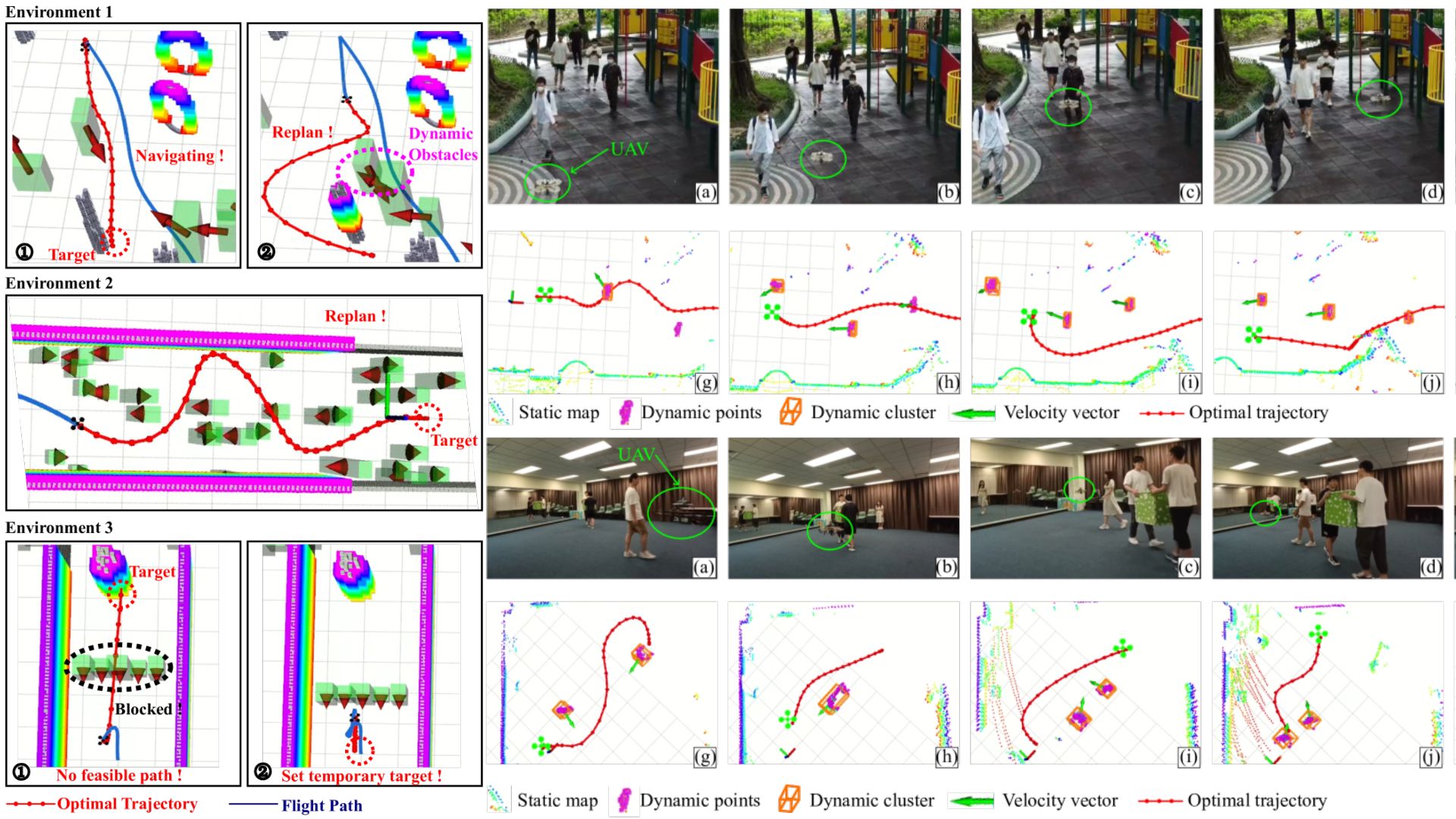

T-RO | 动态混乱环境中无人机的快速自适应感知与规划，仅凭单个雷达在人群中稳定飞行

01:31

2. 未来方向

深度学习融合：利用卷积神经网络（CNN）学习环境特征，优化采样策略。
多智能体协同：研究多机器人路径分配与避碰策略。
在线优化：结合模型预测控制（MPC）实现动态环境下的实时轨迹跟踪138。
轨迹优化｜矩形增量膨胀安全走廊构建算法(附ROS C++/Python实现)

六、结论

RRT与Dubins路径的结合有效解决了运动学约束下的路径规划问题，在机器人、无人机和自动驾驶领域展现出广泛应用潜力。未来通过算法优化与多技术融合（如深度学习、多传感器协同），有望进一步提升复杂环境下的规划效率与安全性。

📚2 运行结果

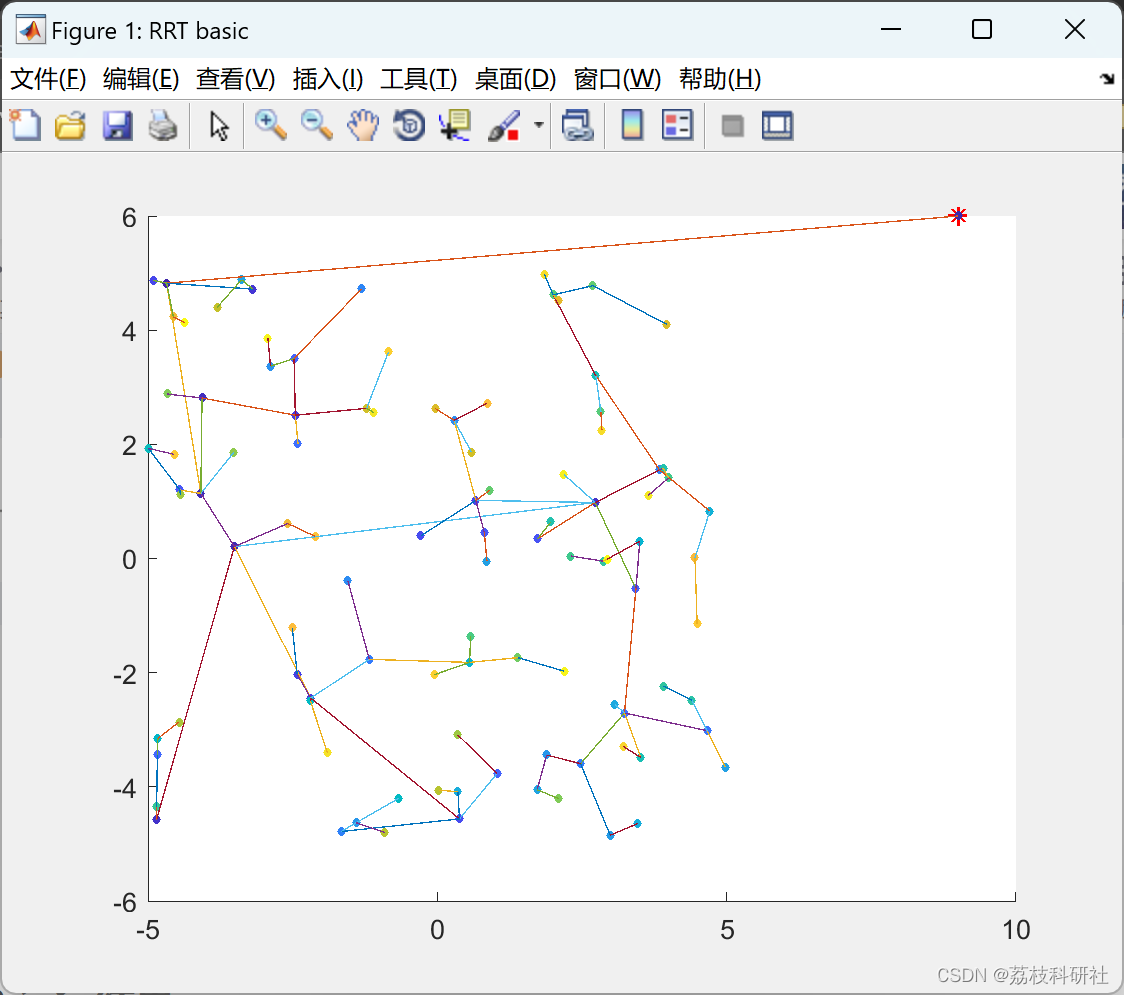

2.1 RRT

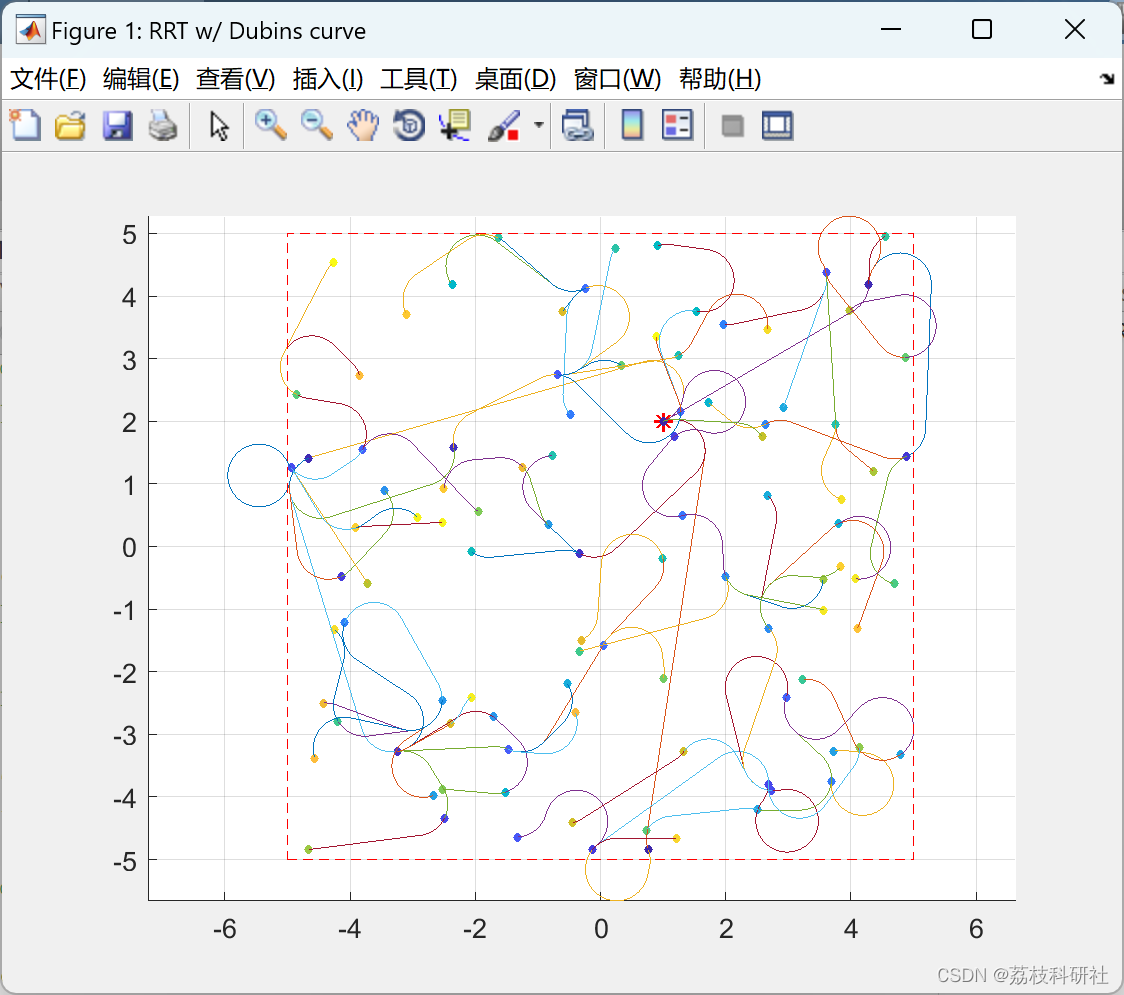

2.2 RRT_Dubins

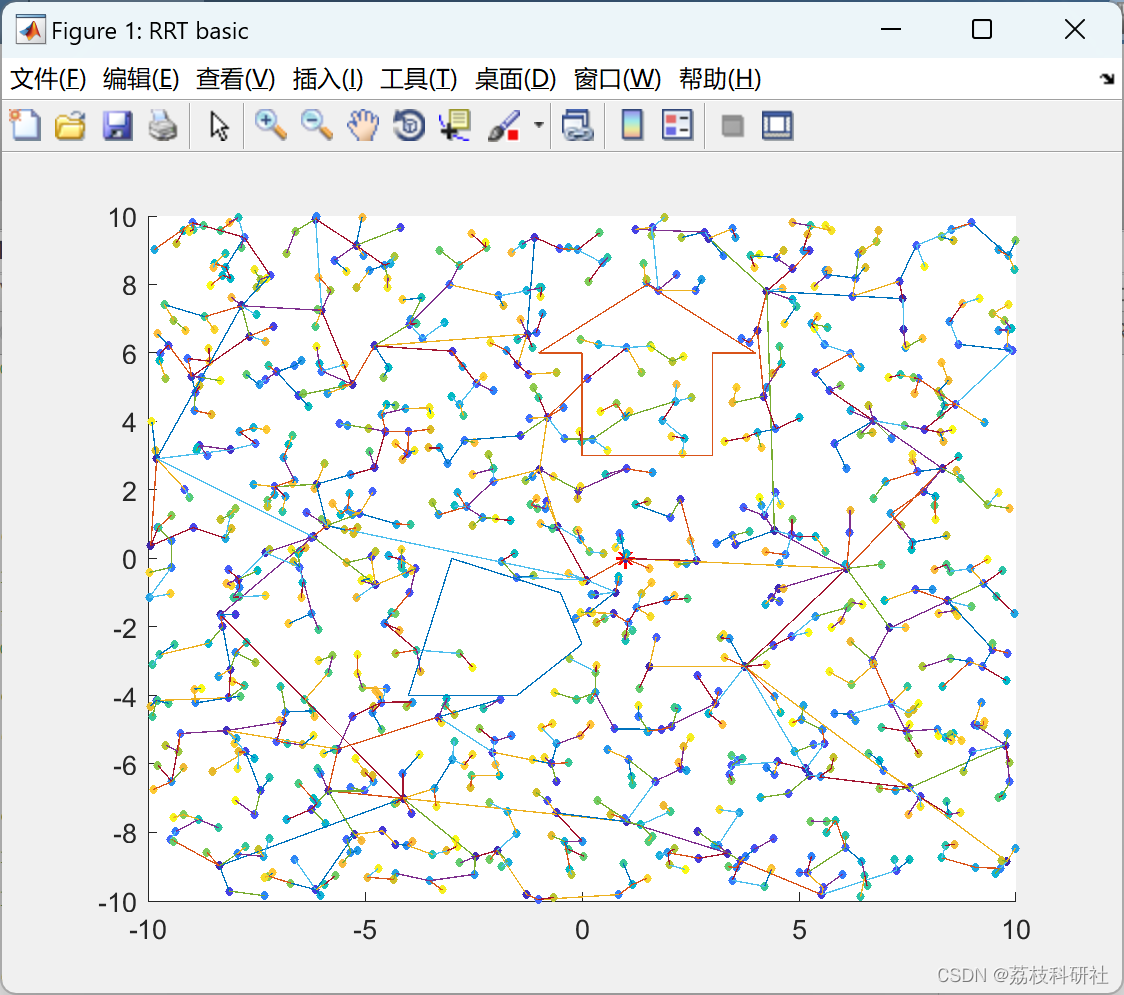

2.3 RRT_obstacles

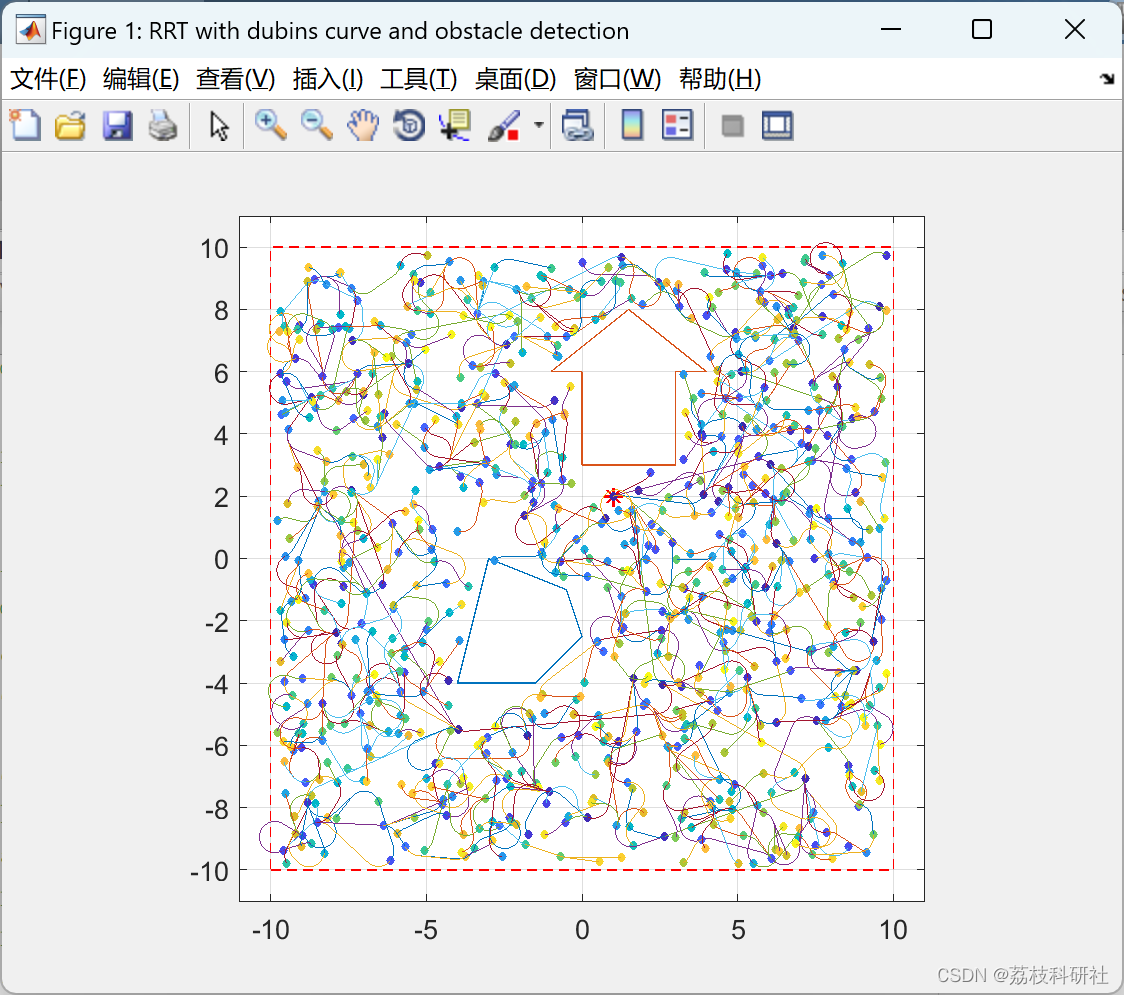

2.4 RRT_Dubins_obstacles

部分代码：

main_fig_name = 'RRT with dubins curve and obstacle detection';
close(findobj('type','figure','name',main_fig_name));

%%%%%%%%%%%%%%%%%%%% User Configuration Area %%%%%%%%%%%%%%%%%%%%
% define the map
map.height = 20;
map.width = 20;
map.center = [0, 0];
map.offset = map.center - [map.width, map.height]./2; % bottom-left corner

% starting vertex
origin = [1,2, 20*pi/180];

% define the obstacles using polygones, should be a cell stack of arrays.
poly = { [-4,-4; -1.5, -4; 0, -2.5; -0.5, -1; -3, 0],...
[0,3; 3,3; 3, 6; 4, 6; 1.5, 8; -1, 6; 0, 6] };

% RRT parameters
iteration = 1000;
th_range = 2*pi; % do not change without knowledge about Dubins
th_center = 0;
th_offset = 0;

% dubins parameters
turning_rad = 0.5;
exp = 0.2;
%%%%%%%%%%%%%%%%%%%% End of configuration area %%%%%%%%%%%%%%%%%%%%
% main program starts here
poly = poly_verify(poly, map);
if ~iscell(poly)
error("Ending due to incorrect obsticle polygon setting");
return;
end

% prelocation of data
edges.x = zeros(iteration,2);
edges.y = zeros(iteration,2);
edges.th = zeros(iteration,2);
edges.param(iteration).p_init = [0, 0, 0]; % the initial configuration
edges.param(iteration).seg_param = [0, 0, 0]; % the lengths of the three segments
edges.param(iteration).r = turning_rad; % model forward velocity / model angular velocity turning radius
edges.param(iteration).type = -1; % path type. one of LSL, LSR, ...
edges.param(iteration).flag = 0;

% initial conditions, DO NOT CHANGE
vertecies = origin;
vert_count = 1;
ind_nearest = zeros(iteration,1);
edge_count = 0;

% figure('name', 'RRT growing'); % originally for real-time animation
tic;
for i=1:iteration
% random point generation
x_rand = map.width*rand() + map.offset(1);
y_rand = map.height*rand() + map.offset(2);
th_rand = th_range*rand() + th_offset;

% check if (x,y) is available or not
if chk_xy_available([x_rand,y_rand], map, poly) == 0
continue;
end


% connect to nearest point
[ind_nearest(i),param_nearest] = dubins_searchn(vertecies, [x_rand, y_rand, th_rand], turning_rad);

% check availablility, see dubins_core.m for more info
if( param_nearest.flag < 0)
continue; % goto next loop, reset i doesn't work in MATLAB
elseif( chk_dubins_collision(param_nearest, map, poly, exp)==0 )
%%%%%%%%%%%%%%%%% edit line %%%%%%%%%%%%%%%%
% append the newly generated point and edge to the existing list
vertecies(vert_count+1,:) = [x_rand, y_rand, th_rand];
vert_count = vert_count + 1;
