DRV8825Stepper Motor Controller IC
前言
DRV8825是一个步进电机驱动IC芯片,内置了两个H桥和细分器(最高32细分)。
一、DRV8825的Features
- 内置细分器,最高支持32细分;
- 具有3种电流衰减模式:Mixed、Slow、Fast;
- 工作电压:8.2Vto45V;
- 所能提供的最大电机驱动电流:2.5A@24V@25°C。
- 简单的STEP、DIR接口(可供单片机控制);
- 具备低电流睡眠模式;
- 内置3.3V参考电压输出(点位脚);
- 保护电路:过流保护(OCP)、热关断(TSD)、欠压锁定(UVLO)、故障状态指示引脚(nFAULT)
二、DRV8825的使用

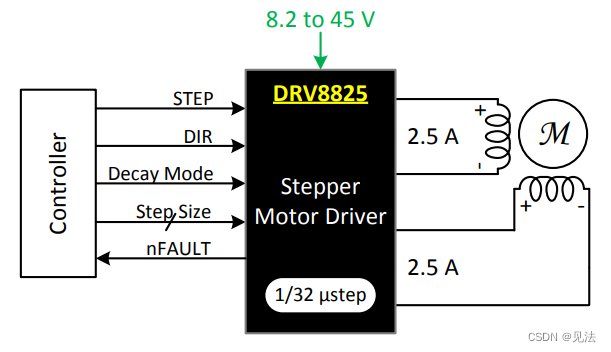

1、 简化的原理图

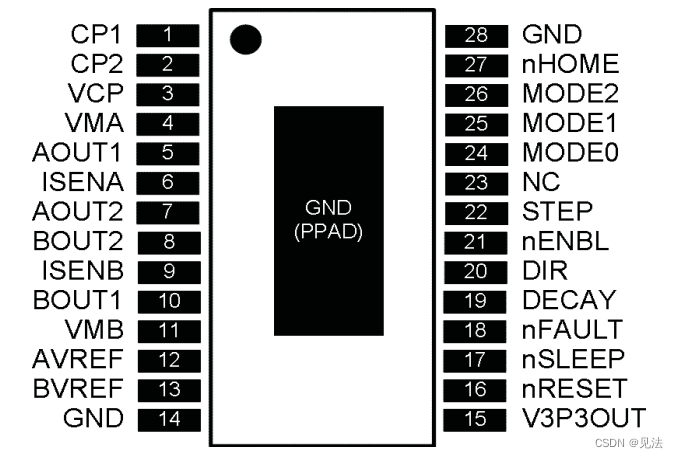

2、 引脚分布
PinName | Description |
---|---|
CP1、CP2 | 电荷泵引脚,用一个0.01μF@50V的电容连接 |
GND | 地 |
VCP | High-side gate driver voltage,Connect a 0.1-μF 16-V ceramic capacitor and a 1-MΩ resistor to VM。 |
VMA、VMB | H桥A和H桥B的电压供应引脚 |
V3P3OUT | Bypass to GND with a 0.47-μF 6.3-V ceramic capacitor.可以用于为VREF供应电位 |
AVREF、BVREF | 桥A、桥B的电流设定参考输入,可接上述V3P3OUT,通常情况下AVREF与BVREF相等 |
DECAY | 驱动回路电流衰减模式,共三种:慢、快、混合,其内部上拉和内部下拉。 |
DIR | 设置步进的方向。内部下拉。 |
MODE0、MODE1、MODE2 | 三者共同组成一个3位二进制数,DRV8825有6种细分模式可供选择,内部下拉。 |
NC | No connect |
nENBL | Enable input,高电平以禁用设备输出和所引起操作,内部下拉。 |
nRESET | 低电平激活,初始化索引器,并且禁用H桥输出,内部下拉。⭐ |
nSLEEP | 睡眠模式引脚,低电平激活DRV8825进入低能耗睡眠模式,内部下拉。 |
STEP | Step input.上升沿使得所引起移动一步,内部下拉 |
nFAULT | 开漏输出,当DRV8825出现故障后,引脚置低电平 |
nHome | 开漏输出,Logic low when at home state of step table |
AOUT1、AOUT2;BOUT1、BOUT2 | 接到四线两相步进电机上。A、B分别对应电机的两个windng |
ISENA、ISENB | A桥、B桥的接地端,或插入一个测流电阻实现电流测量 |
3、绝对值
ValueName | MIN | MAX | UNIT |
---|---|---|---|
VM | -0.1 | 47 | V |
Digital Pin Voltage | -0.5 | 7 | V |
略 | |||
······ |
3.1 建议工作值
ValueName | MIN | MAX | UNIT |
---|---|---|---|
VMx | 8.2 | 45 | V |
VREF | 1 | 3.5 | V |
Iv3p3 | 0 | 1 | mA |

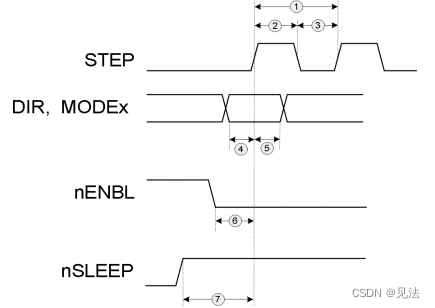

4、时间要求

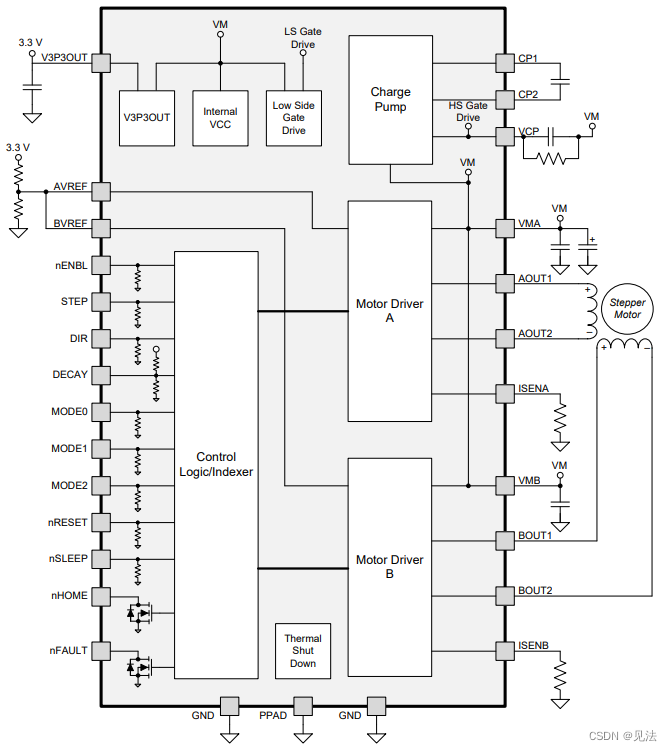

5、内部框图
5.1 电流调节

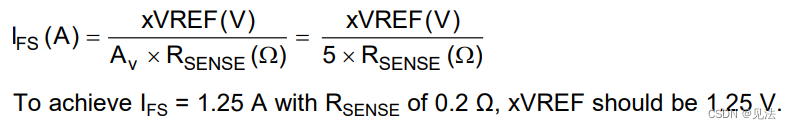

步进电机内部会通过PWM的方式对输出的电流进行调节,并且有电流公式:
5.2 Decay Mode
DRV8825支持快速衰减、慢速衰减和混合衰减模式。慢速、快速或混合衰减模式由decay引脚的状态选择;逻辑低选择慢速衰减,打开选择混合衰减操作,逻辑高设置快速衰减模式。DECAY引脚具有一个约130 kΩ的内部上拉电阻器和一个约80 kΩ的内拉电阻器。如果引脚保持打开或未驱动,则设置混合衰减模式。
5.3 细分器

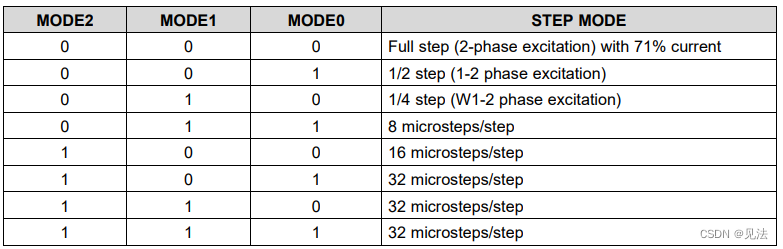

DRV8825中内置的索引器逻辑允许多种不同的步进配置。MODE0至MODE2引脚用于配置步进格式,如表所示。
如果在步进时更改了步进模式,则细分器将在STEP的上升沿前进到新MODEx设置的下一个有效状态。

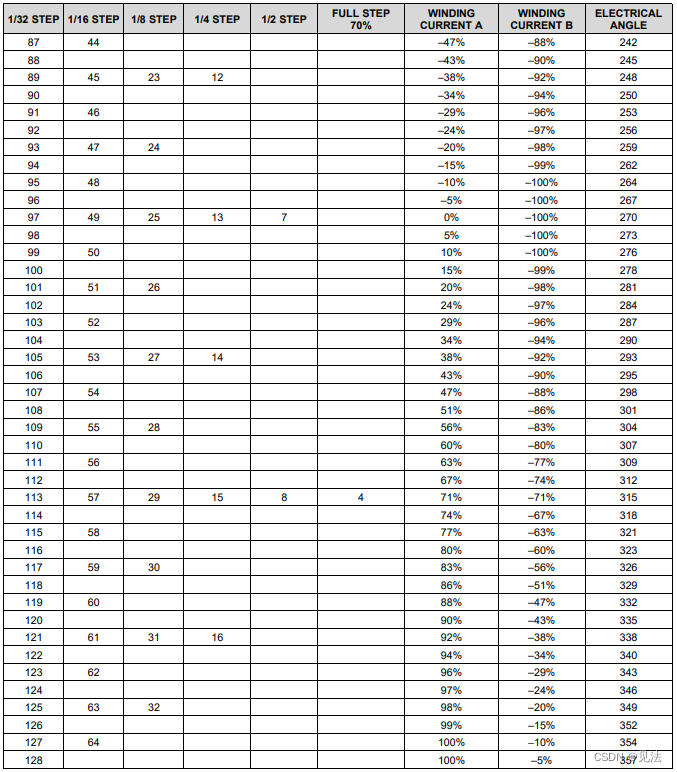

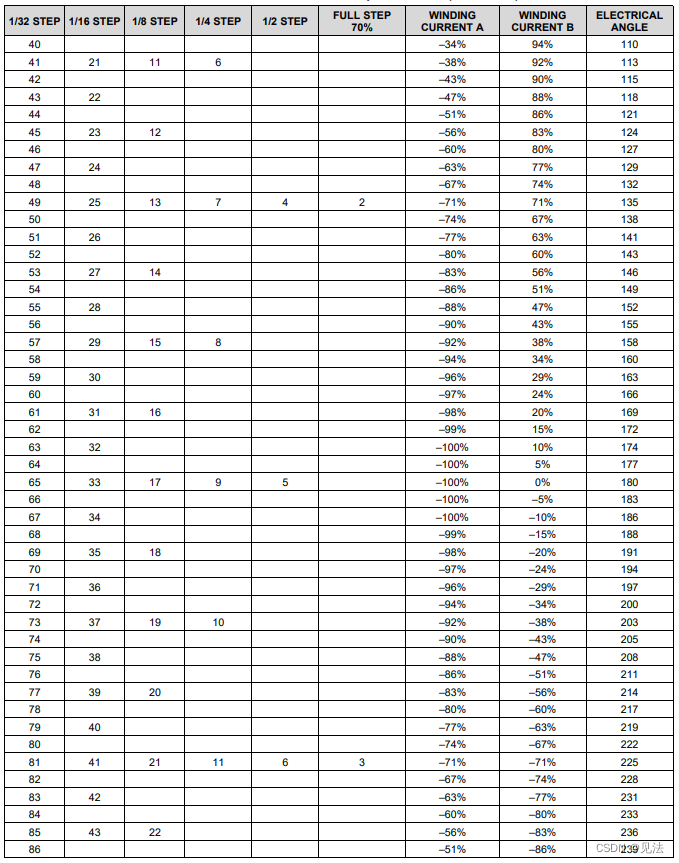

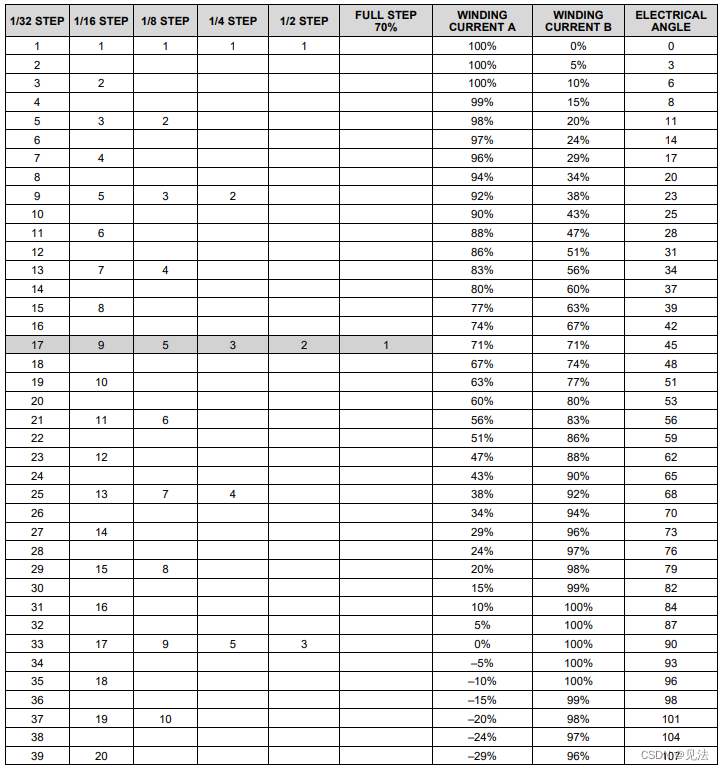

主状态为45°。此状态是在通电或应用nRESET时进入的。这在表中用阴影单元格表示。逻辑输入DIR、STEP、nRESET和MODEx具有100 kΩ的内部下拉电阻器。
5.4 nRESET, nENBL, and nSLEEP Operation
略
6 应用电路

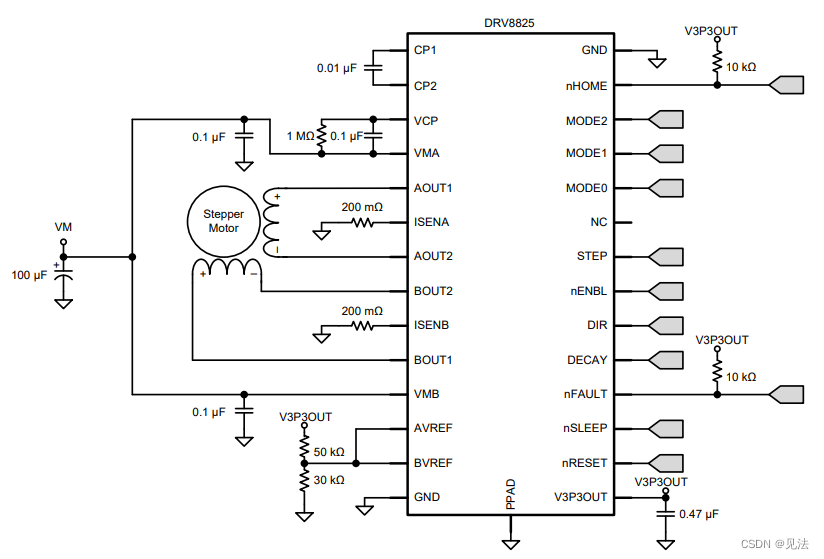

6.1 典型电路

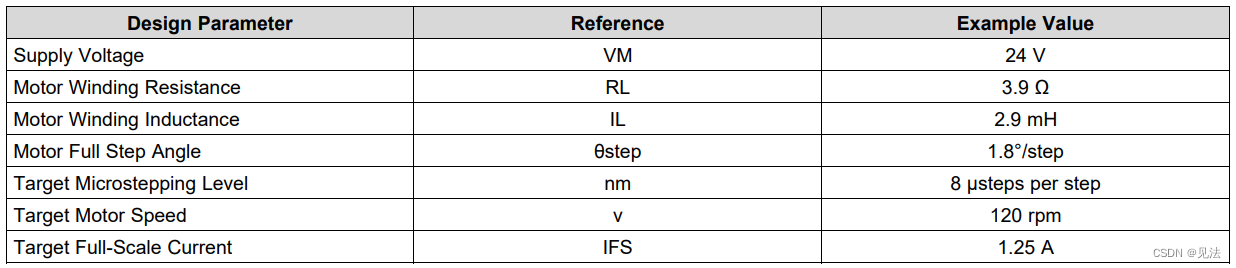

6.2 上述典型电路的设计要求
6.3 电路设计步骤
6.3.1 电机转速

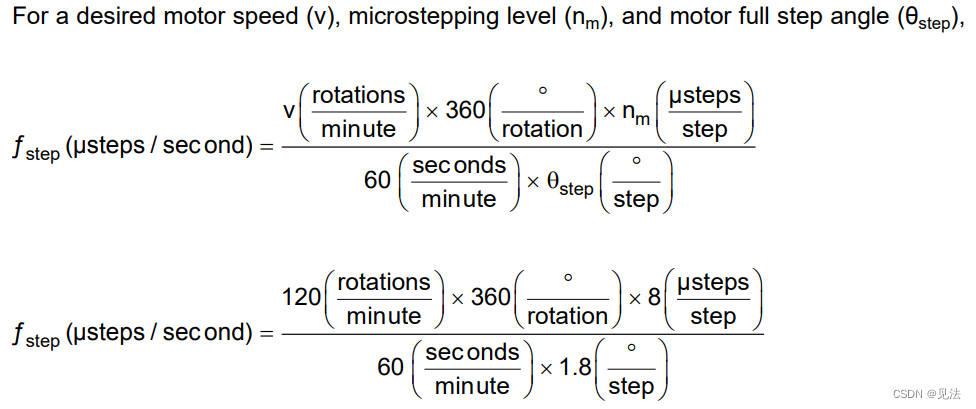

配置DRV8825的第一步需要所需的电机速度和微步进水平。如果该应用需要恒定的电机速度,则必须将频率为ƒ步长的方波应用于IC的step引脚。
如果目标电机启动速度过高,电机将不会旋转。确保电机能够支持目标速度或实现加速曲线以使电机达到速度。
对于DRV8825,微步进级别由MODE引脚设置,可以是表1中的任何设置。更高的微步进将意味着电机运动更平稳,噪音更小,但会增加开关损耗,并需要更高的ƒ步进才能实现相同的电机速度。
6.3.2 驱动电流的调节
6.3.3 驱动电流的衰减模式
DRV8825使用PWM方式驱动电流进行调节,这意味着当电机绕组电流达到电流斩波阈值时,DRV8825将使绕组处于三种衰减模式之一,直到PWM周期结束。
消隐时间tBLANK定义了电流斩波的最小驱动时间。tBLANK期间ITRIP被忽略,因此绕组电流可能超过跳闸电平。
7 供电建议
DRV8825的供电范围是8.2~45 V。两个额定为VMx的0.1µF陶瓷电容器必须分别放置在尽可能靠近VMA和VMB引脚的位置(每个引脚上一个)。除了局部去耦帽之外,还需要额外的体电容,并且必须根据应用要求确定其大小。
7.1 体电容(Bulk Capacitance)
略
7.2 上电时序
DRV8825对上电时序没有特殊要求,上电之后它就开始按照引脚状态开始工作。
8 Layout
8.2 Layout Guidelines
应使用电容将VMA和VMB引脚旁路至GND,电容推荐额定值为0.1μF。该电容器应尽可能靠近VMA和VMB引脚,并与设备GND引脚进行厚迹线或接地平面连接。
VMA和VMB引脚必须使用适当的大容量电容器旁路接地。该部件可以是电解部件,并且应该位于靠近DRV8825的位置。
CPL和CPH引脚之间必须放置一个电容。电容的建议额定值为0.01μF。将此部件放置在尽可能靠近DRV8825的位置。
必须放置一个电容在VMA和VCP引脚之间。TI建议16 V的额定值为0.1μF。将该部件放置在尽可能靠近引脚的位置。此外,在VCP和VMA之间放置一个1-MΩ的电阻器。
使用额定电压为6.3V的0.47uF的陶瓷电容器将V3P3旁路接地。将该旁路电容器尽可能靠近引脚

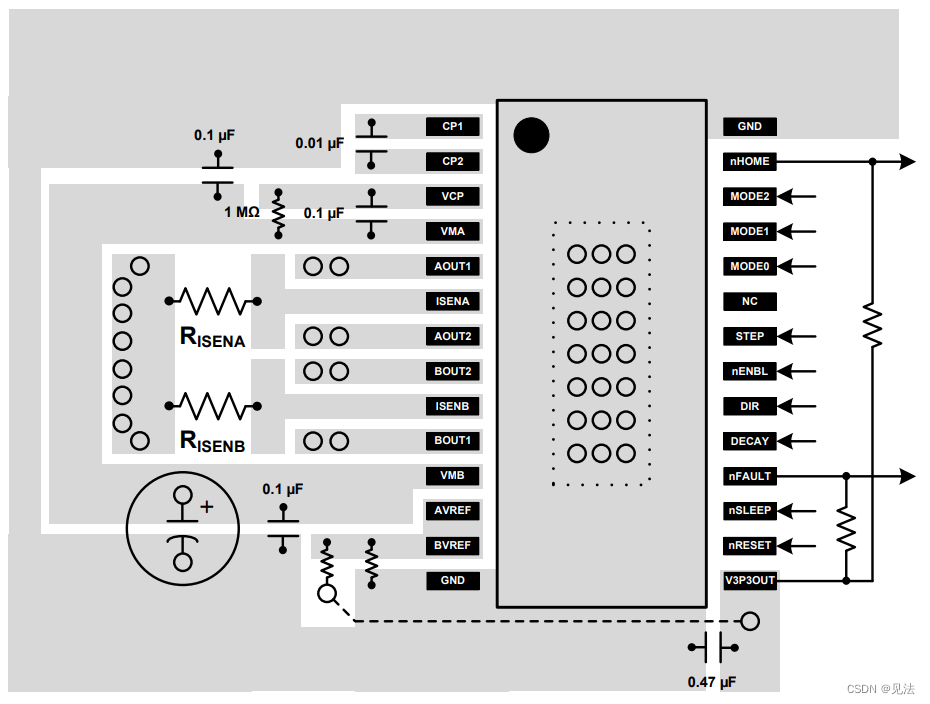

8.3 Layout Example
总结
文章比较详细的记载了有关DRV8825的资料。
作者能力有限,有些地方记载的不具体,请翻看DRV8825datasheet。
