MS32008N/MS32008N1 是一款多通道电机驱动芯

片，其中包含两路步进电机驱动，一路直流电机驱动；

每个步进电机驱动通道的最大工作电流 1.0A ；支持两相

四线与四相五线步进电机。

MS32008N 采用可选的 I 2 C 或 SPI 串行总线控制模

式，兼容 1.8V/3.3V/5V 的标准工业接口。

MS32008N1 采用 I 2 C 通信模式，兼容 1.8V/3.3V/5V

的标准工业接口。

主要特点

◼

双路步进电机驱动， 1/1 步进至

1/256 步进可配置，最大工作电流 1A

◼

可选的 I 2 C 或 SPI 串行总线通信控制

◼

指令缓存功能，电机按照当前指令转

动时，预存下一条指令

◼

集成一个直流电机驱动，

最大工作电流 0.8A

◼

内置系统时钟，省去外部时钟需求

◼

软件低功耗模式，硬件低功耗模式

◼

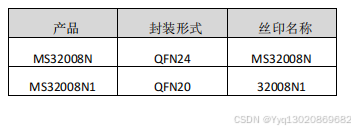

QFN24 封装、 QFN20 封装

（背部散热片）

应用

◼

机器人，精密工业设备

◼

摇头机

◼

监控摄像机

◼

云台
