【嵌入式模块】OLED显示屏模块

前言

  OLED应该是除了LCD之外使用最为频繁的显示模块了，关于这个模块的使用网上也有很多非常详细的资料，本篇博客一是为总结，二是为记录。

参考链接

• 0.96inch SPI OLED Module——资料非常详细，建议必须访问！
• 吃透OLED显示原理——玩转OLED模块各种使用方法 - CSDN
• SSD1306(OLED驱动芯片)指令详解【翻译版】- CSDN
• 【常用模块】OLED显示模块（原理讲解、STM32实例操作）- CSDN——含并行传输

OLED概述

基本原理

  拿到一个模块，我们首先要对这个器件的整体结构有一个框架式的理解。关于这一点，我十分建议查阅参考链接1中的规格书。
  简单来说，常见的OLED都是基于芯片SSD1306的显示屏，一般为0.96inch，分辨率为128x64，即一行有128个像素点，一列有64个像素点，这些像素点都连接到SSD1306芯片的输出端上，而这些输出由SSD1306内部的GDDRAM（Graphic Display Data RAM）中数据决定，该RAM的大小刚好为1024字节，对应8192个像素点。因此，用户需要做的就是给SSD1306输入指令，并将需要显示的内容输出到GDDRAM中，从而来控制显示的内容。所以这个显示屏是不带字库的，需要使用取模软件来得到显示的二进制数据。
  电气方面，OLED兼容的电源电压为3.0~5.5V，所以是兼容3.3V和5V单片机的。

原理图

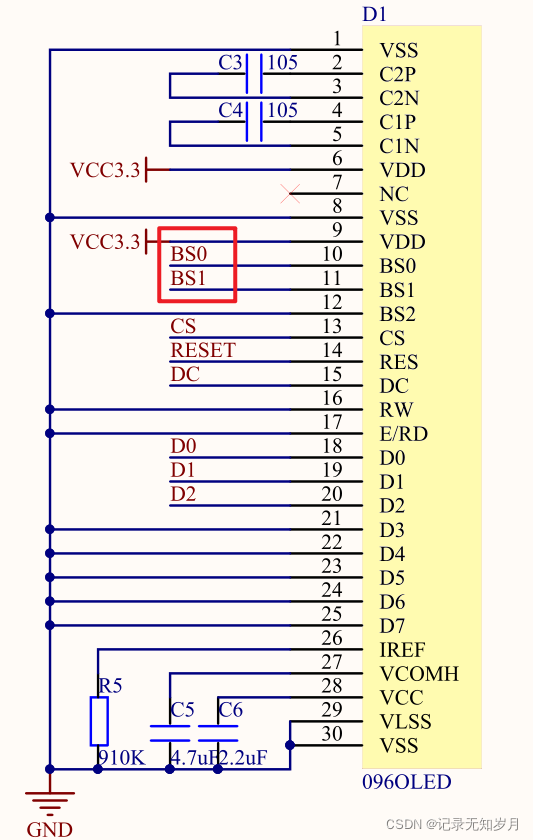

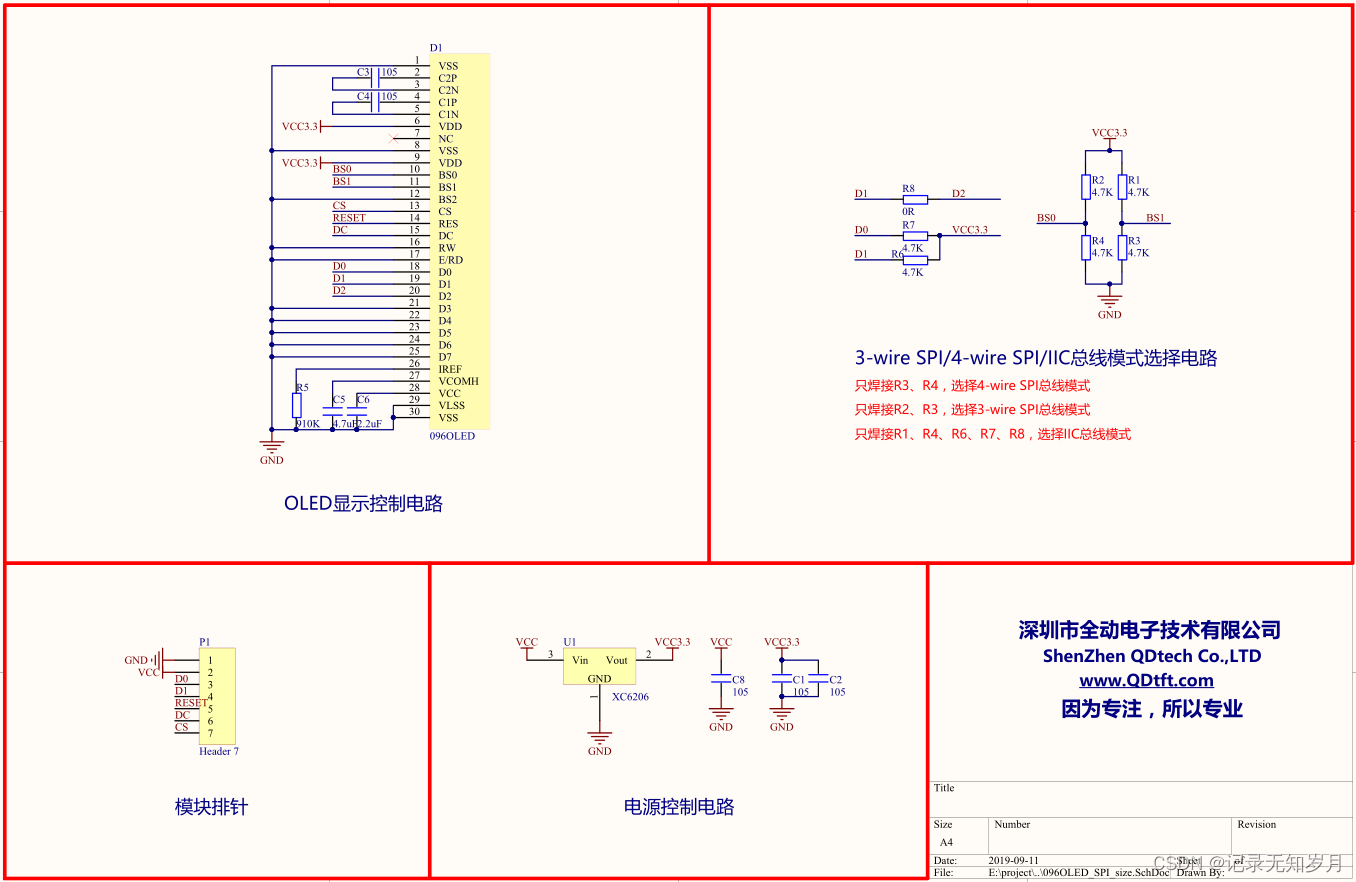

  该模块的原理图如下所示：【文件来自参考链接1】

  从上图可以看出，可以通过调整内部的电阻和电容来实现不同通信协议。此外，OLED模块还可以采用并行传输的方式，和LCD12864一样。OLED支持8位6800和8位8080两种并行通信协议，不同通信协议的选择由BS0、BS1两个引脚控制。

  其对应关系如下表所示：

引脚	4线SPI	IIC	8位6800	8位8080
BS0	0	1	0	1
BS1	0	0	1	1

  本模块由于接线的原因，将并行数据输入输出端口接地，因而只能配置为4线SPI或IIC两种串行数据传输协议，而且，串行传输模式下，数据只能输入，不能输出，因此单片机引脚直接配置为输出模式即可。

型号

  常见的OLED模块的型号除引出并行数据传输端口外的那种，一般是四根引脚或者7根引脚，如下图所示：

  其中，四根引脚的模块一般默认配置为IIC协议；七根引脚的模块默认协议为4线SPI，其中，D0对应SCK，D1对应SDA。RES为复位引脚，CS为片选引脚，低电平有效，DC为选择输入指令还是输入数据【DC=0时输入指令，DC=1时输入数据】。另外，还有一种OLED模块只有6根引脚，那是把CS和GND连接在一起，使该模块始终有效。

OLED使用

GDDRAM

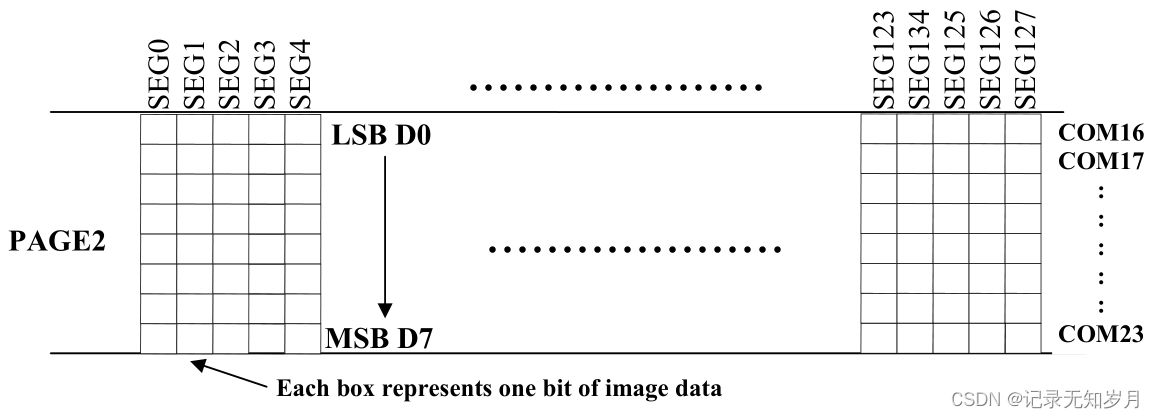

  在使用OLED显示模块时，我们首先要了解其内部GDDRAM的结构，如下图所示：

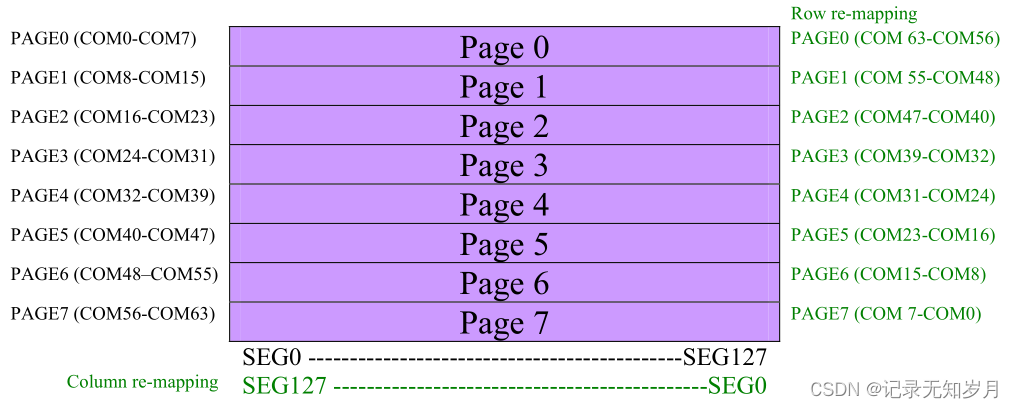

  简而言之，该显示模块一共64行，可以分为8页（Page0 ~ Page7），每页8行（COM0 ~ COM7，COM8 ~ COM15，…），一共128列（SEG0~SEG127），每次显示时一次性至少显示8位，即一页中的一列，上面的为低位（LSB），下面的为高位（MSB），且低4位为列低地址，高4位为列高地址，之所以这样区分，是因为后面有具体的设置指令。

三种工作模式

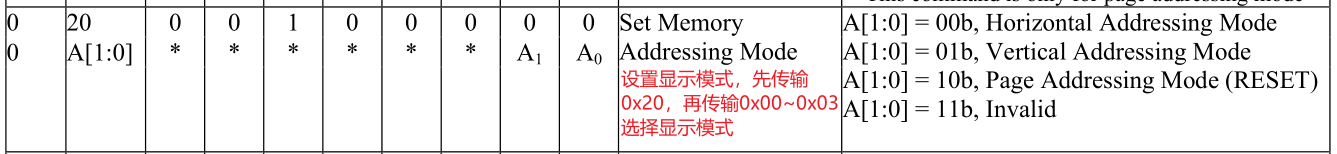

  通过设置指令，OLED模块可以配置为三种显示模式：页地址模式、水平地址模式、垂直地址模式，其实差别在于显示完本位置后，下一位要在哪显示的问题。

• 页地址模式

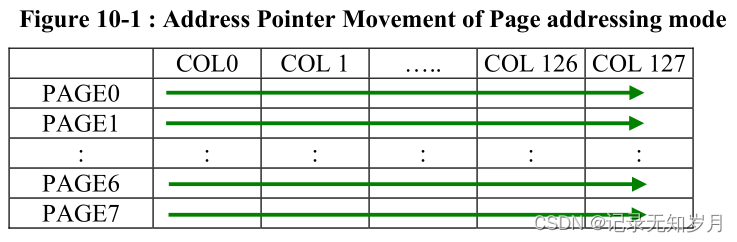

    在页模式中，显示RAM读写完后，列地址指针自动加一。如果列地址指针到达了列地址尾部，列地址指针重新回到列地址开始的地方，但是页地址指针不变。用户要设置新的页指针和列指针来获取下一页RAM的内容。
• 水平地址模式

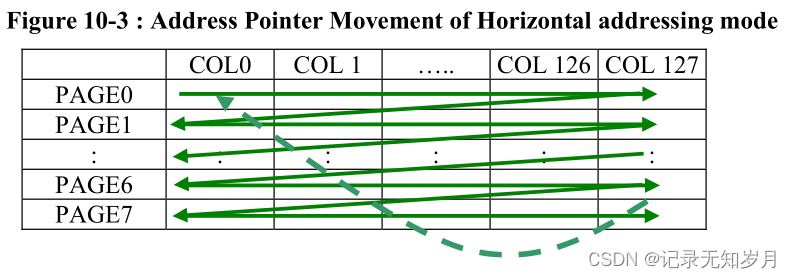

     在水平地址中，显示RAM读写完后，列地址指针自动加一。如果列地址指针到达了列地址尾部，列地址指针重新回到列开始地址，同时页地址指针也加一。而PAGE和列地址指针扫描每页地址的模型在下面。当列地址指针和页指针都到达末尾时，两个指针会调回到列地址和页地址指针开始的位置（图中虚线所示）。
• 垂直地址模式

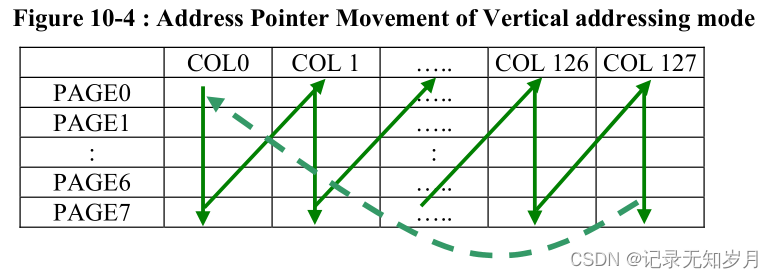

    在垂直地址中，显示RAM读写完后，页地址指针自动加一。如果页地址指针到达了页地址尾部，页地址指针重新回到页开始地址，同时列地址指针也加一。而PAGE和列地址指针扫描地址的模型在下面。当列地址指针和页指针都到达末尾时，两个指针会调回到列地址和页地址指针开始的位置（图中虚线所示）。

  需要注意的是，OLED上电复位时的默认状态为页地址模式，而且这种也是最为常用的显示模式，因此可以看到很多OLED的代码中初始化时都没有配置这一项。

指令的理解与使用

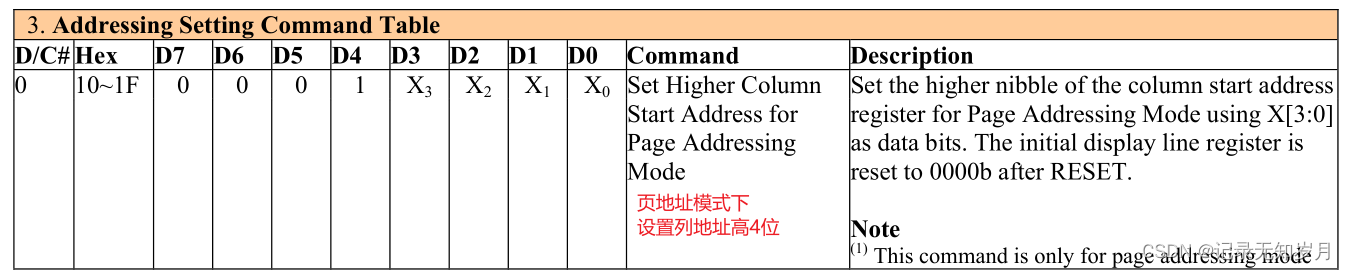

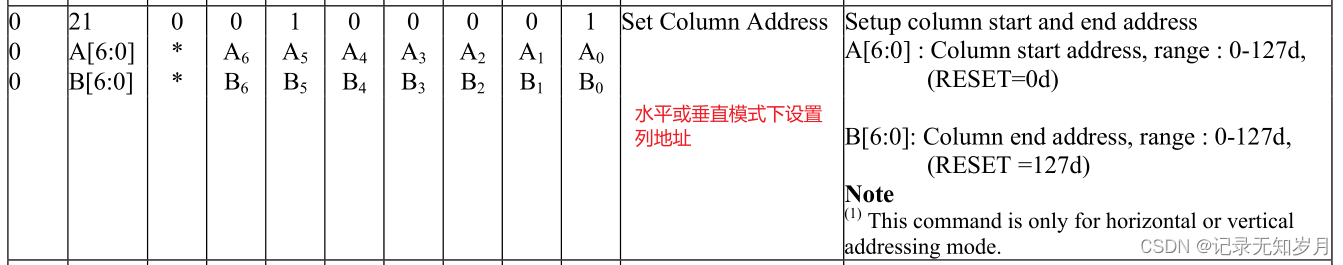

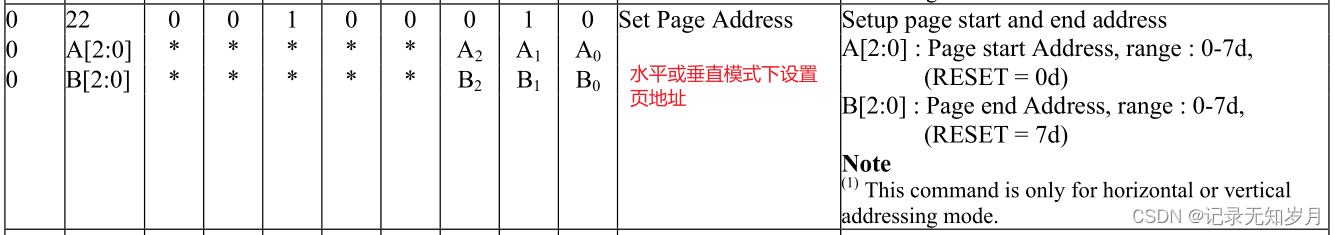

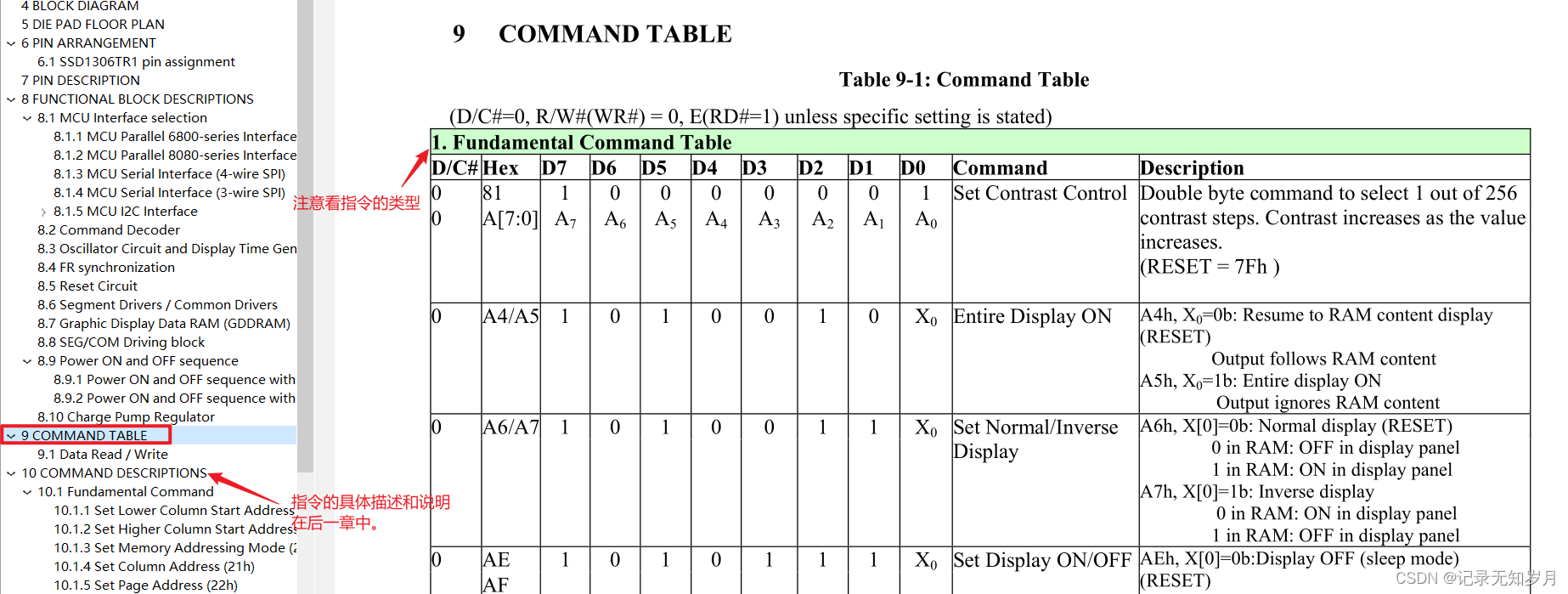

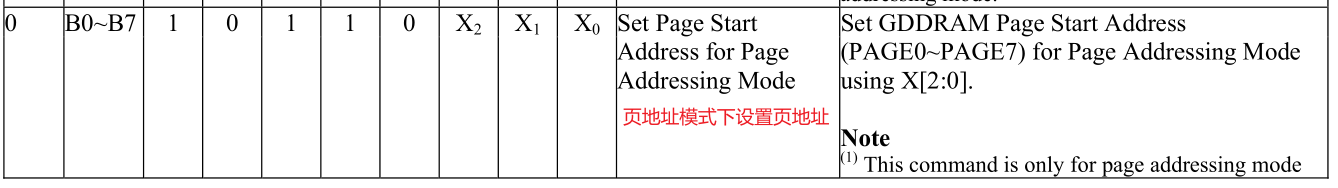

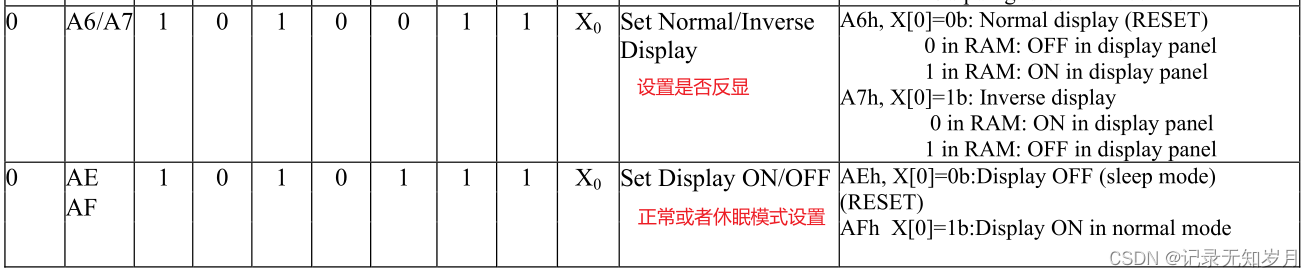

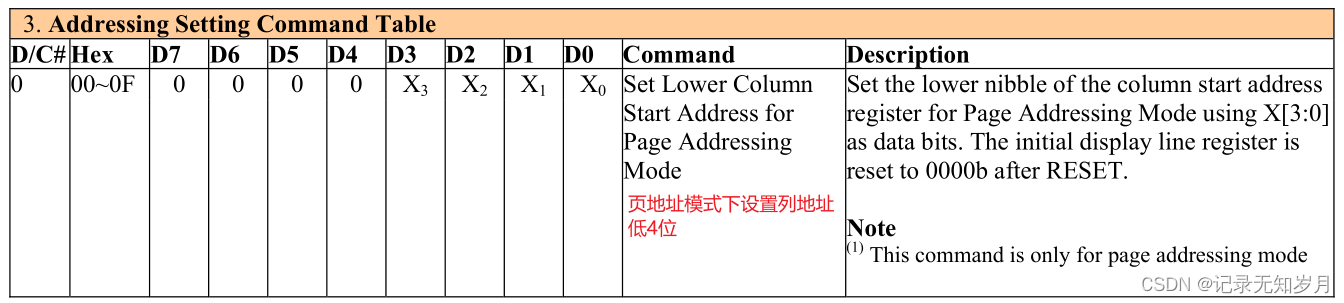

  初始化OLED时，需要给OLED模块传输相关的控制指令，这个指令即是指其内部芯片SSD1306的指令集，这个可以从参考链接1中下载得到，是一个英文版的数据手册。可以定位到COMMAND TABLE和COMMAND DESCRIPTIONS两个章节中，查看所有的指令操作，如下图所示：

  上图中需要注意两点：1、要仔细看表头，区分不同类型的指令，一些比较复杂的指令，如果屏幕滚动类的指令可以暂时不看，提高效率；2、注意看指令的格式，有些指令只有一行，代表传输一个指令之后相关的设置就设置好了，有些指令有多行，类似于要先选中寄存器地址，然后向寄存器中写入数据，不过这些东西的传输都算是指令传输，不算是数据。

常用指令

  本节简单总结一下常用的控制指令。

如果设置的页地址低4位为0x03，高4位为0x11，则列地址为0x13（各取寄存器低4位组成一个字节）。

如何使用

  掌握了OLED的基本控制指令，接下来就可以开始写程序了。一般来说，OLED程序有以下几个步骤：初始化->设置显示位置->输出显示数据

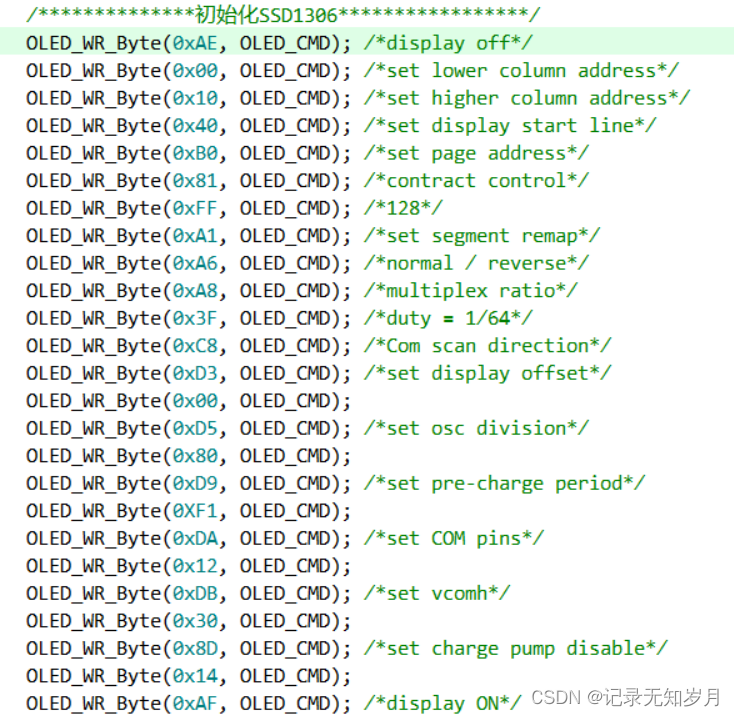

  其中，初始化时根据自己的需要选择对应的指令，下面是一份比较完整的初始化指令，仅供参考。其中有一部分是复位默认的状态，可以不写。【所以建议初始化前先复位】

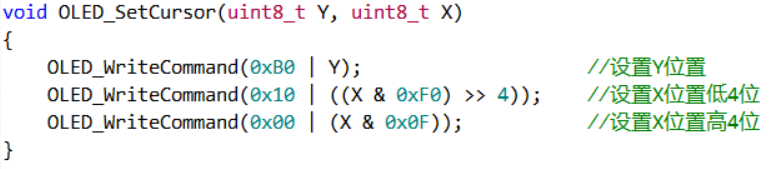

  此外，设置显示位置即在页地址模式下输入页地址，和列地址低4位、高4位。

  至于显示数据，则需要根据实际情况和需要来显示了。从前文可知，每一次传输的数据和显示的数据都只能是8位，因此，如果要显示16x8（16行，8列）的数据，则必须要跨页显示，所以要定位到对应的位置来显示对应的数字。同样，如果需要显示图片，那么只需要使用取模软件来得到其16进制显示即可。但要注意取模的方式：从上到下8位（上面为低位，下面为高位）为一个字节，从左往右递增。
