【图像处理】A Skinned Multi-Person Linear Model（SMPL）浅解析

SMPL的原理

首先，博主不做3D建模的工作（尽管这项工作真的很酷），学习blender也仅是出于兴趣，因此，这篇博文中对SMPL模型的理解会有部分不足，内容仅供参考。

---

《SMPL: A Skinned Multi-Person Linear Model》的作者在文章中写到，一个3D人体mesh由6890个网格顶点和23个关节点组成：

• $N=6890$，3D人体mesh的网格顶点总数
• $K=23$，3D人体mesh的关节点总数

同时，作者指出，SMPL将3D人体mesh的状态分为shape和pose：

• shape影响人体mesh的形状（高矮胖瘦）
• pose影响人体mesh的姿态（动作姿势）

---

因为是在三维空间，一个点有三个坐标（$x,y,z$），故一个标准3D人体mesh的6890个mesh顶点可表示为：

• $T$，一个$6890\ast 3$的矩阵。注意，这个矩阵是常数值（对于单独一种性别的mesh来说）

同理，一个标准3D人体mesh的23个关节点可表示为：

• $J$，一个$24\ast 3$的矩阵，23个关节点+1个root orientation。注意，这个矩阵是常数值（对于单独一种性别的mesh来说）

另外，还有blend weight，也就是每一个关节点的坐标变化对每一个mesh顶点坐标变化的影响：

• $W$，一个$6890\ast 24$的矩阵。注意，这个矩阵的值需要训练得到

---

接下来，文章作者定义了影响shape和 pose的两组参数：

• shape，影响高矮胖瘦：$\beta$，10个参数，值在-1到1之间
• pose，影响动作姿势：$\theta$，72个参数，后69个值在-1到1之间，3*23 + 3，影响23个关节点+1个root orientation的旋转。前三个控制root orientation，后面每连续三个控制一个关节点

这10+72个参数，便是以一个标准3D人体mesh为基础，生成不同shape、不同pose的3D人体mesh所需要的参数

---

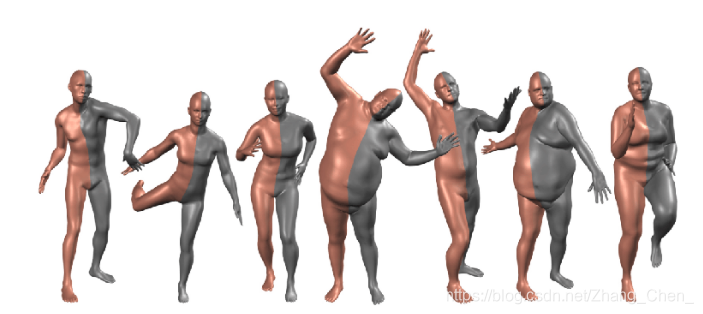

如上图，左一是一个标准3D人体mesh，也就是由$T$、$J$生成，而颜色代表$W$
左二，是改变了shape后的3D人体mesh，也就是由$T$、$J$，外加$\beta$的影响生成
右二，是改变了shape和pose后的3D人体mesh，也就是由$T$、$J$，外加$\beta$、$\theta$的影响生成
右一，是在右二的基础上，加入了$W$的影响后的结果

---

SMPL模型，神经网络通过学习得到的什么？

四个权重：

• weigth：一个$6890\ast 24$的tensor
• J_regressor：一个$24\ast 6890$的tensor
• shapedirs：一个$6890\ast 3\ast 10$的tensor
• posedirs：一个$6890\ast 3\ast 207$的tensor（207=23*9，23是关节点的个数，9是旋转矩阵的元素个数）

至于怎么通过这四个权重，联合$T$和$J$得到3D人体mesh，原文中有相关公式。感兴趣的朋友自行阅读

---

最后，作者给出了训练得到的权重，给出了标准3D人体mesh的$T$和$J$，我们只需要改变$\beta$和$\theta$，就能得到不同的3D人体mesh了

---

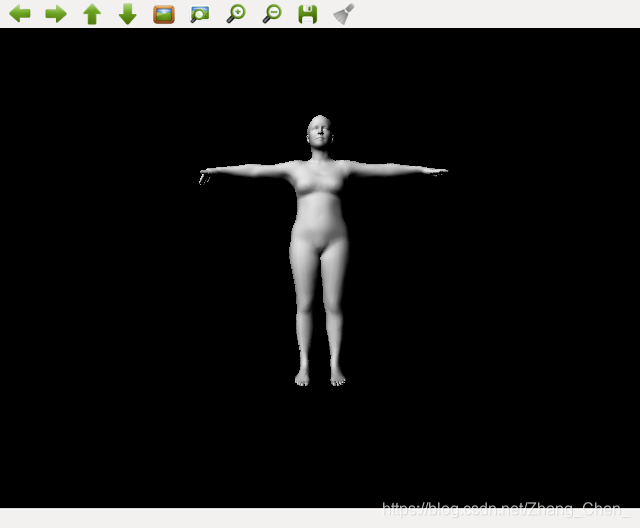

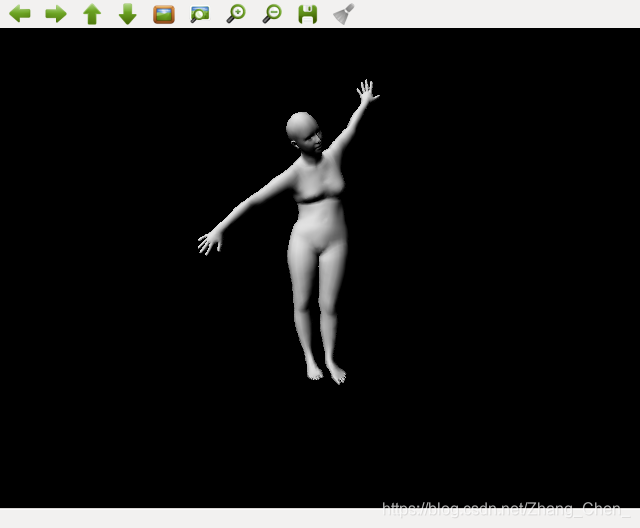

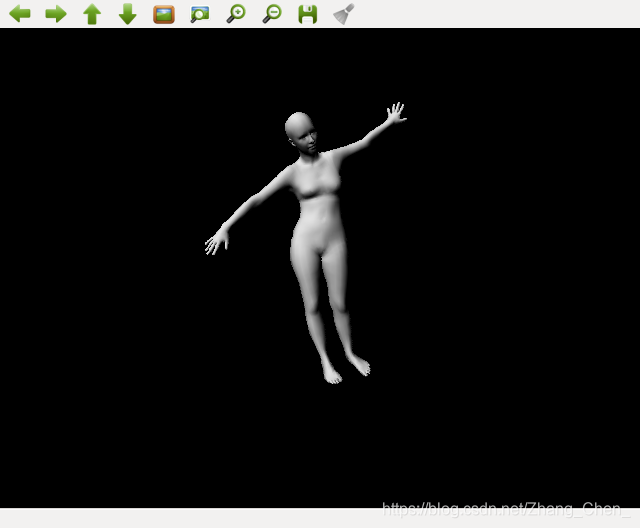

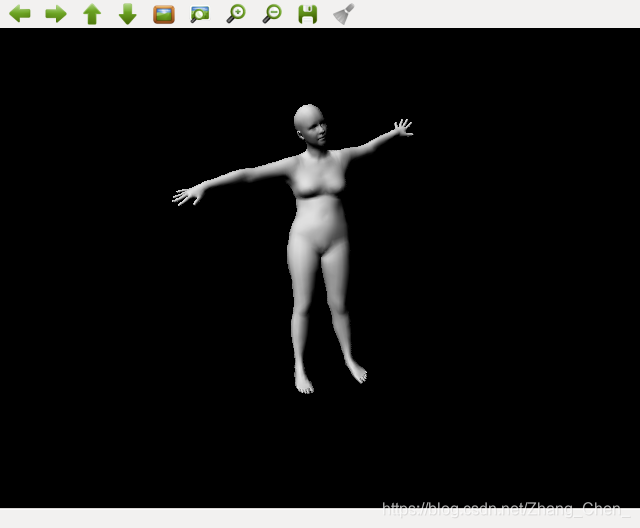

改变$\beta$对3D人体mesh的影响：（shape，影响高矮胖瘦，10个参数）

1. $\beta$值：[1. 0. 0. 0. 0. 0. 0. 0. 0. 0.]


2. $\beta$值：[0. 1. 0. 0. 0. 0. 0. 0. 0. 0.]


3. $\beta$值：[0. 0. 0. 0. 0. 0.5 0. 0. 0. 0.5]


---

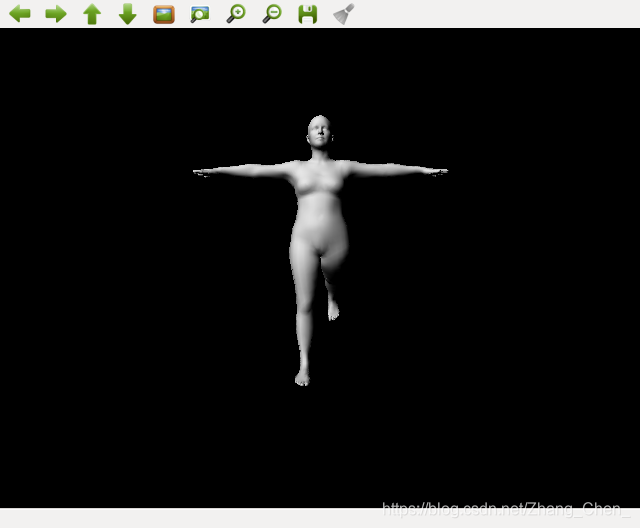

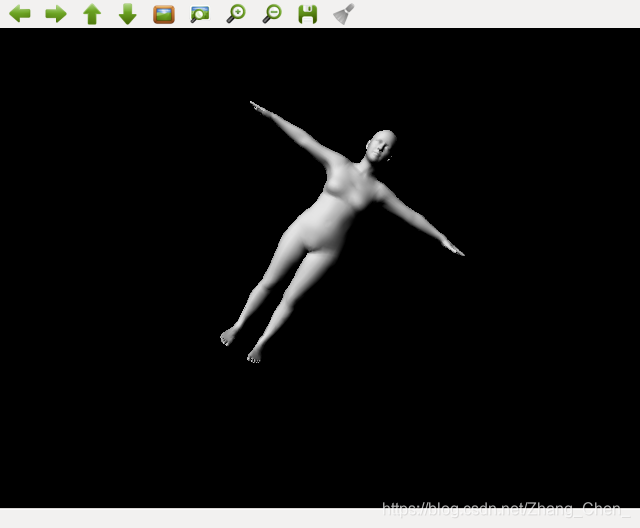

改变$\theta$对3D人体mesh的影响：（pose，影响动作姿势，72个参数）

1. 第1个参数是$\pi$，第2个参数是1，其他参数是0

2. 第1个参数是$\pi$，第4个参数是1，其他参数是0

3. 第1个参数是$\pi$，第72个参数是1，其他参数是0
