前言: 很多时候我们使用的封装,可能是不完整的, 引脚长度也不一样, 原理图连接的时候就发现连接不上线

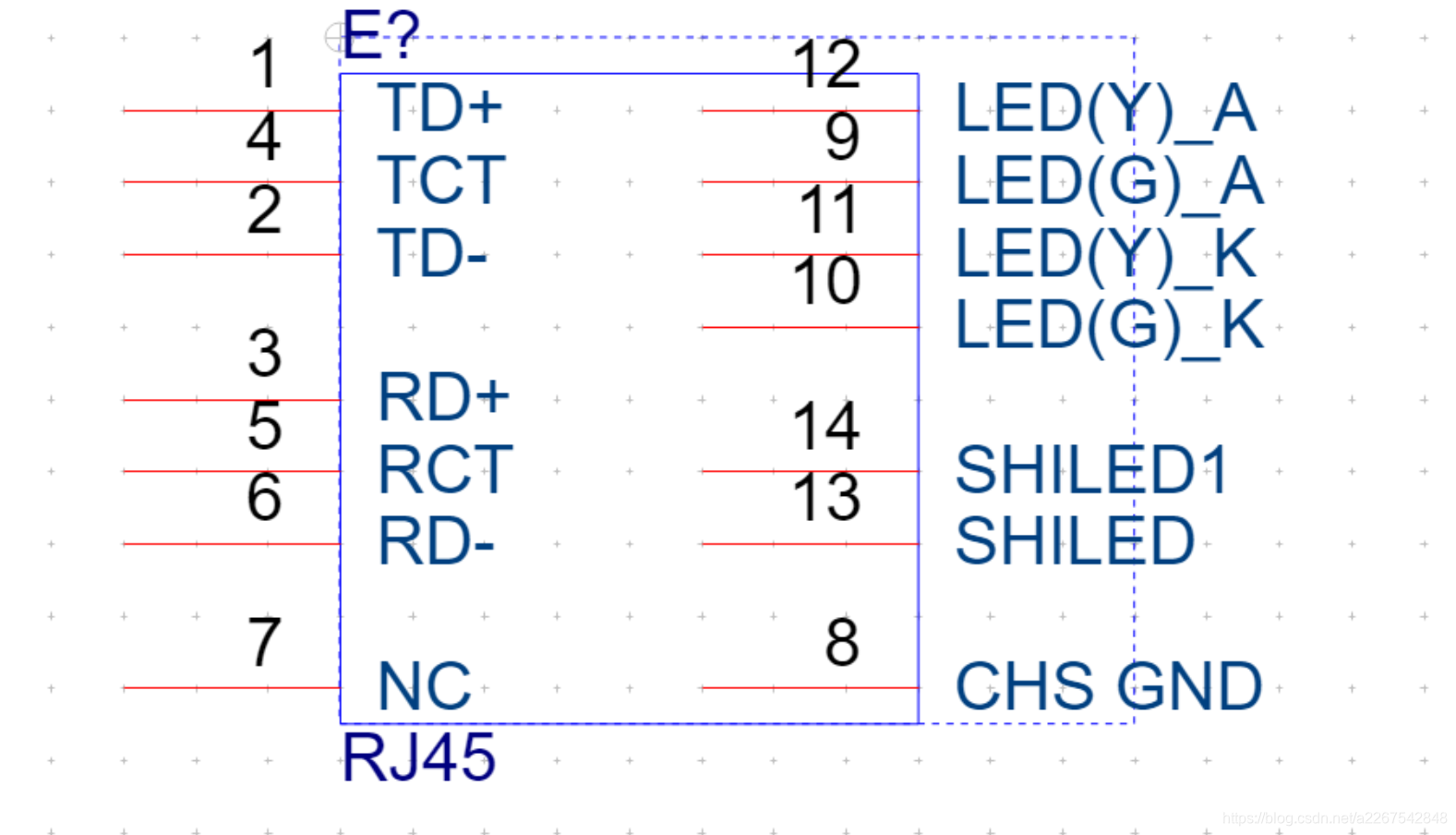

明显没对齐grid

1 右键edit pin, 更改第一个引脚为short, 然后下拉那个小点完成对目标覆盖



2 确认之后, 再重新选择为line 这个目的是为了更新PIN的状态

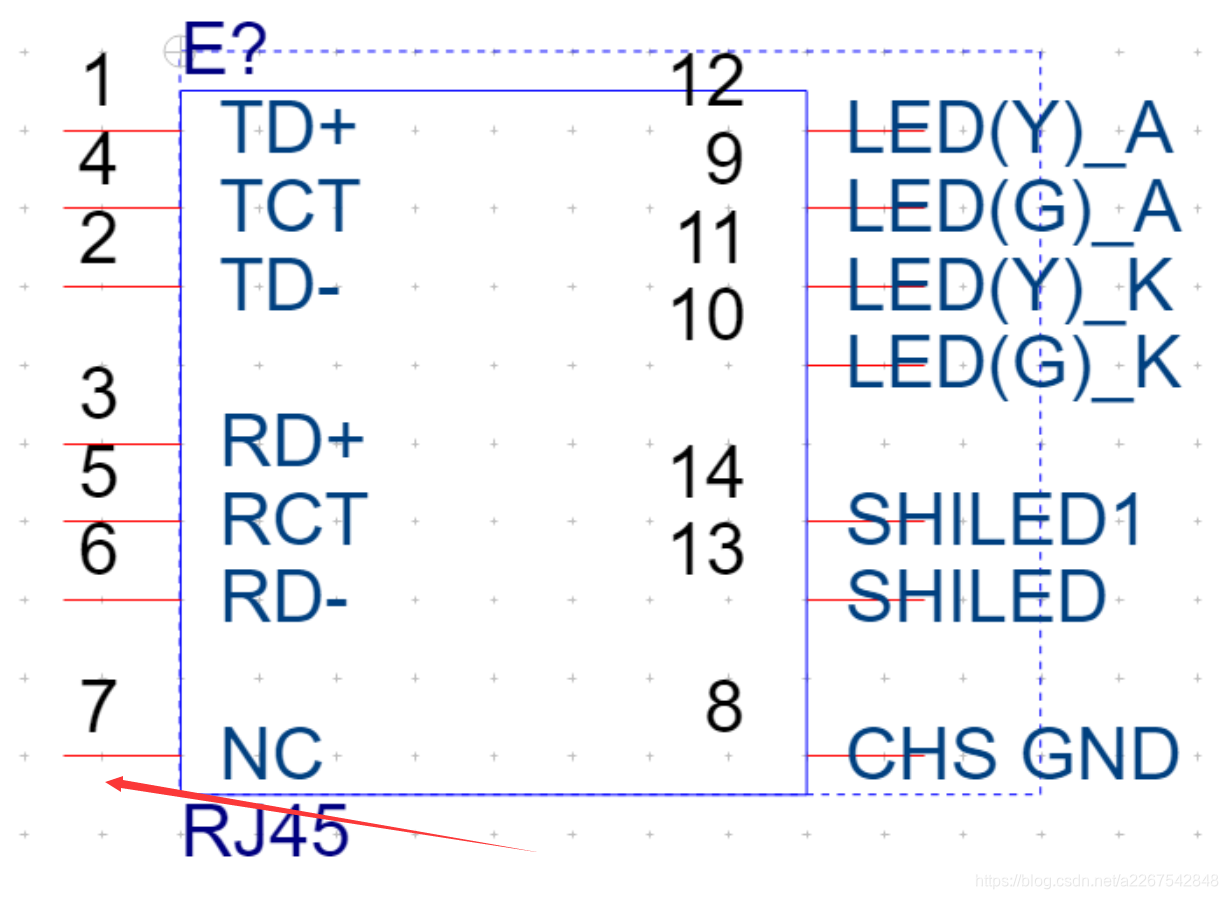

发现PIN变宽了, 达到了我们目的, 最后把引脚拿到外面边框
