理解Jacobian矩阵
本文主要是以下教程的一个整理:
Khan-academy: The Jacobian matrix
可能有错,欢迎指正。
Locally Linear
我们考虑一下简单的函数:
f
(
[
x
y
]
)
=
[
x
+
sin
(
y
)
y
+
sin
(
x
)
]
f\left(\left[\begin{array}{l} {x} \\ {y} \end{array}\right]\right)=\left[\begin{array}{l} {x+\sin (y)} \\ {y+\sin (x)} \end{array}\right]
f([xy])=[x+sin(y)y+sin(x)]

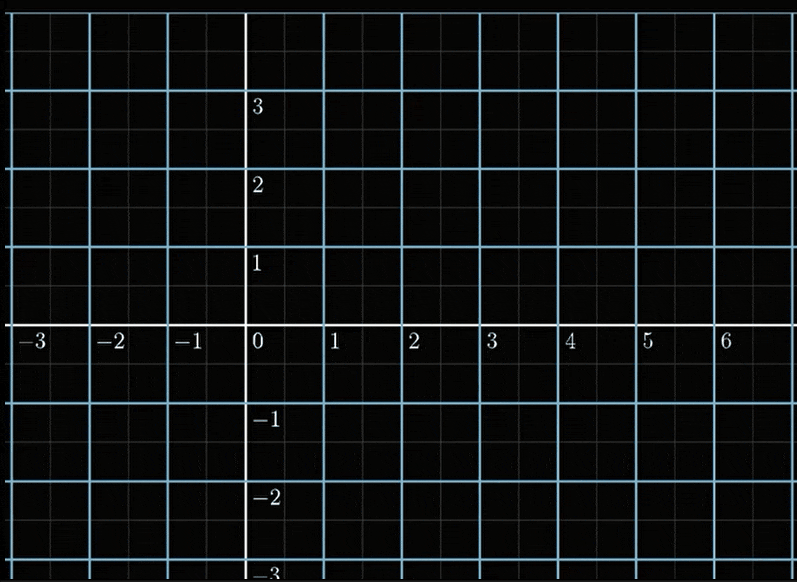

他将一个[x,y]的点,经过一个变换,就像下图那样:

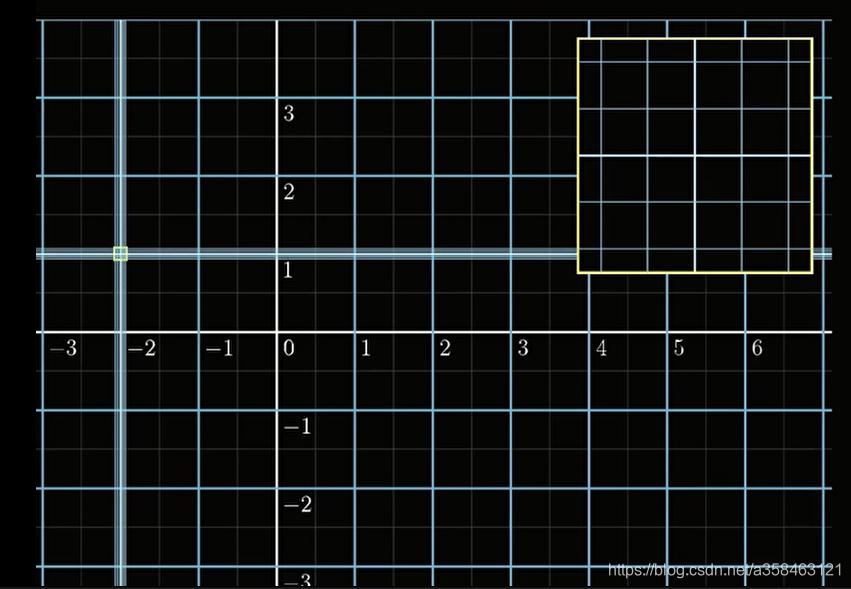

这似乎很复杂,没办法分析,但一个很重要的性质是Localy linear, 我们看一个很小的正方形:

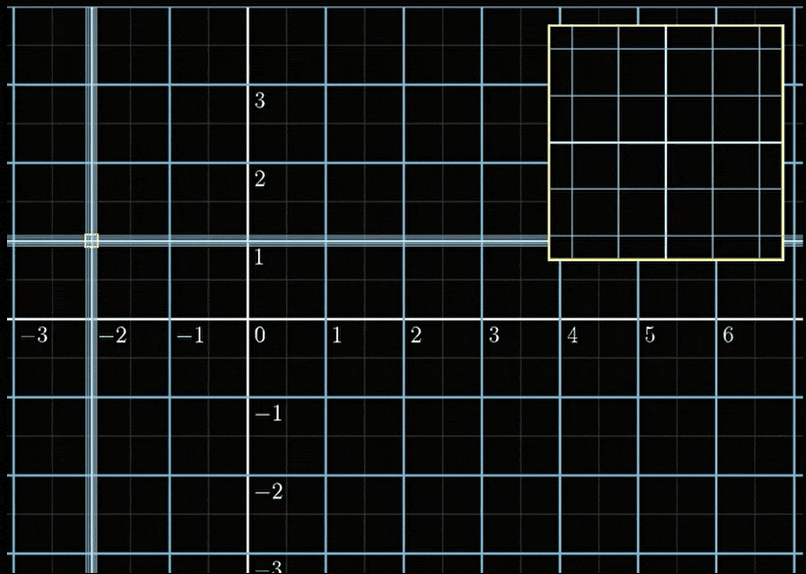

然后进行上述变换的操作:
神奇的事情发生了,在局部结构里面,这个变换看起来就是一个线性变换。等等,线性变换是什么意思?
线性变换

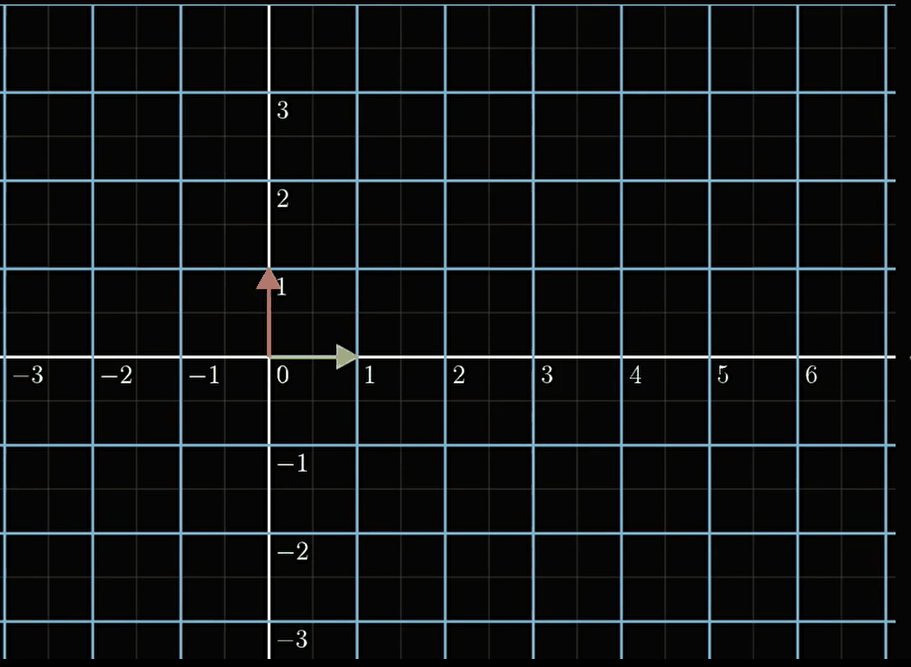

线性变换是什么意思?我们知道,一个向量乘一个矩阵其实就是一个线性变换,但直观来看,是什么样的,我们看以下这个线性变换是怎样的。
[ 2 − 3 1 1 ] [ x y ] → [ 2 x + ( − 3 ) y 1 x + 1 y ] \left[\begin{array}{rr}{2} & {-3} \\ {1} & {1}\end{array}\right]\left[\begin{array}{l}{x} \\ {y}\end{array}\right] \rightarrow \left[\begin{array}{ll} {2 x+(-3)} & {y} \\ {1 x+1} & {y} \end{array}\right] [21−31][xy]→[2x+(−3)1x+1yy]
可以看到,对比于非线性变换,线性变换之后的坐标,其实都是相互平行的,换句话说,如果我们能知道基在线性变换后的结果,我们就能想象出整个坐标系是长什么样的。显然,
[ 2 − 3 1 1 ] [ 1 0 ] → [ 2 1 ] \left[\begin{array}{rr}{2} & {-3} \\ {1} & {1}\end{array}\right]\left[\begin{array}{l}{1} \\ {0}\end{array}\right] \rightarrow \left[\begin{array}{ll} {2 } \\ {1 } \end{array}\right] [21−31][10]→[21]
[ 2 − 3 1 1 ] [ 0 1 ] → [ − 3 1 ] \left[\begin{array}{rr}{2} & {-3} \\ {1} & {1}\end{array}\right]\left[\begin{array}{l}{0} \\ {1}\end{array}\right] \rightarrow \left[\begin{array}{ll} {-3 } \\ {1 } \end{array}\right] [21−31][01]→[−31]
我们发现,基变换后的结果恰好对应与变换矩阵的第一列和第二列!
Jacobian Matrix
现在回到正题,我们刚才说了,非线性的变换在某个局部点上的变换,可以看作是一个线性变换,而这个线性变换应该是一个2*2的矩阵来的,我们希望知道这个矩阵是什么。
现在我们开始分析一下这个局部变换:先考虑在原空间上x轴一个很小的距离dx:
经过一个线性变化,这个很短的
∂
x
\partial x

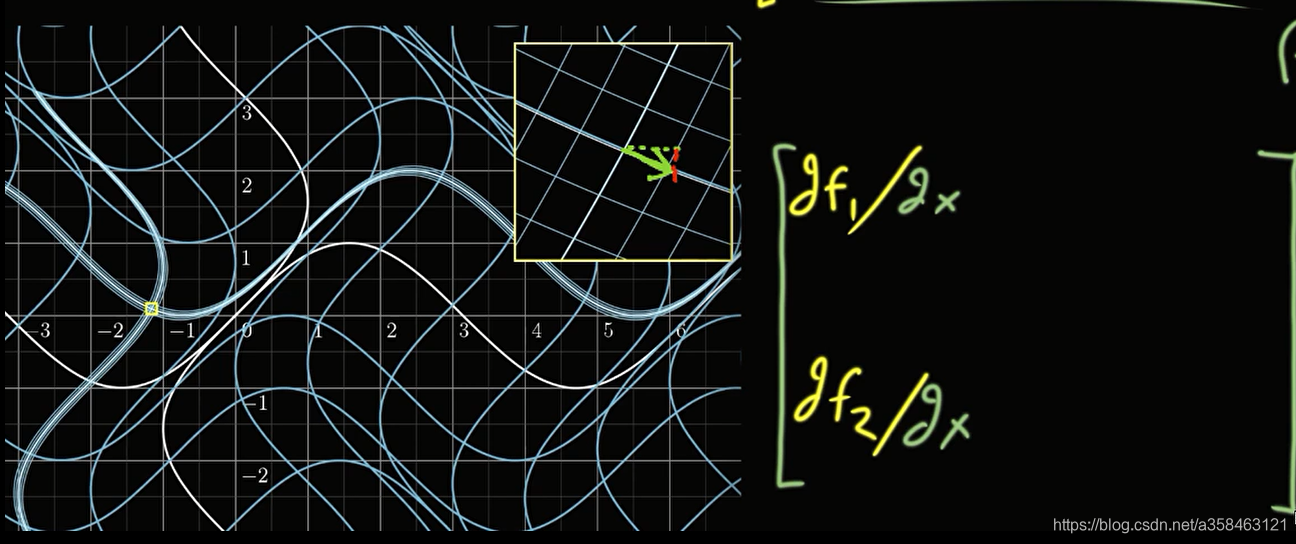

∂x变成了在另一个空间中很小的一步(如下图绿色箭头)
这个绿色的箭头,就是 ∂ x \partial x ∂x经过变换后的样子,可以看到这个变换是斜向下的变换,也就是说他同时改变了两个坐标,是一种2维的变换,该变换可以分解成两个坐标上的变换,在x轴上的变换后的长度就是绿色虚线,这个长度是等于 ∂ f 1 = ∂ f 1 / ∂ x ∗ ∂ x \partial f_1=\partial f_1/\partial x*\partial x ∂f1=∂f1/∂x∗∂x,而变换率则是 ∂ f 1 / ∂ x \partial f_1/\partial x ∂f1/∂x (ps: 之所以可以用导数表示变化率是因为这就是导数的定义: lim Δ x → 0 f ( x + Δ x , y ) − f ( x , y ) Δ x \lim_{\Delta x \to 0}\frac{f(x+\Delta x,y)-f(x,y)}{\Delta x} limΔx→0Δxf(x+Δx,y)−f(x,y)),同理,在y轴上的变换是红色虚线, ∂ f 2 / ∂ x \partial f_2/\partial x ∂f2/∂x.
回想一下,根据上面的线性变换矩阵,我们知道,变换矩阵的第一列实际上是用来变换x轴的值,所以我们将 ∂ f 1 / ∂ x \partial f_1/\partial x ∂f1/∂x和 ∂ f 2 / ∂ x \partial f_2/\partial x ∂f2/∂x.放在变换矩阵的第一列,同理
原始坐标的
∂
y
\partial y

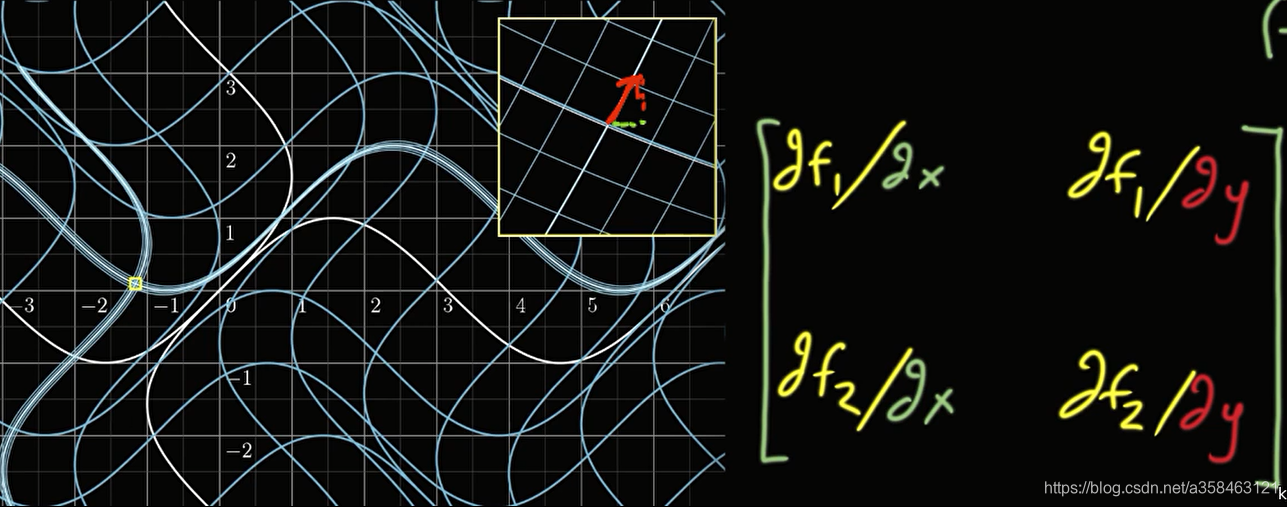

∂y,经过变换后(红色箭头)的坐标,在新坐标系上的变化率是
∂
f
1
/
∂
y
\partial f_1/\partial y
∂f1/∂y和
∂
f
2
/
∂
y
\partial f_2/\partial y
∂f2/∂y. 于是我们就得到了jacobian matrix,他可以实现线性转换:
[ ∂ f 1 / ∂ x ∂ f 1 / ∂ y ∂ f 2 / ∂ x ∂ f 2 / ∂ y ] [ ∂ x 0 ] → [ ∂ f 1 ∂ f 2 ] \left[\begin{array}{rr} {\partial f_1/\partial x} & {\partial f_1/\partial y} \\ {\partial f_2/\partial x} & {\partial f_2/\partial y} \end{array}\right]\left[\begin{array}{l}{\partial x} \\ {0}\end{array}\right] \rightarrow \left[\begin{array}{ll} {\partial f_1 } \\ {\partial f_2 } \end{array}\right] [∂f1/∂x∂f2/∂x∂f1/∂y∂f2/∂y][∂x0]→[∂f1∂f2]
[ ∂ f 1 / ∂ x ∂ f 1 / ∂ y ∂ f 2 / ∂ x ∂ f 2 / ∂ y ] [ 0 ∂ y ] → [ ∂ f 1 ∂ f 2 ] \left[\begin{array}{rr} {\partial f_1/\partial x} & {\partial f_1/\partial y} \\ {\partial f_2/\partial x} & {\partial f_2/\partial y} \end{array}\right]\left[\begin{array}{l}{0} \\ {\partial y}\end{array}\right] \rightarrow \left[\begin{array}{ll} {\partial f_1 } \\ {\partial f_2 } \end{array}\right] [∂f1/∂x∂f2/∂x∂f1/∂y∂f2/∂y][0∂y]→[∂f1∂f2]
理解分布变换
现在我们思考下概率分布变换的问题,考虑如下变换:
y
=
g
(
x
)
\mathbf{y}=g(\mathbf{x})
y=g(x)
随机变量通过一个函数f进行变换,根据公式,他们的分布变换公式为:
p x ( x ) = p y ( g ( x ) ) ∗ ∣ det J g ( x ) ∣ p y ( y ) = p x ( g − 1 ( y ) ) ∗ ∣ det J g − 1 ( y ) ∣ p_x(x)=p_y(g(x))*|\det J g(x)| \\ p_y(y)=p_x(g^{-1}(y))*|\det J g^{-1}(y)| px(x)=py(g(x))∗∣detJg(x)∣py(y)=px(g−1(y))∗∣detJg−1(y)∣
其实出现这个原因是因为我们希望这个通过变换后的分布的积分 ∫ x p y ( g ( x ) ) d x \int _x p_y(g(x))dx ∫xpy(g(x))dx是等于1的,然而,如果g是非线性变换,其映射空间的dy与原空间dx的长度是不相等的(如果x是高维就是dx的体积不再相等),从而导致这个积分是不等于1的。为了修复这个积分,我们需要将dx转换,使得他适用于另外一个空间: ∣ det J g ( x ) ∣ ∗ d x |\det J g(x)|*dx ∣detJg(x)∣∗dx,这个转换就是乘上Jacobian matrix, 从上一章内容我们知道,乘上一个Jacobian可以将dx的长度转换成dy的长度,又因为,我们知道 p y p_y py对于 d y dy dy的积分是等于1的,所以转换后对于dx的积分也是等于1的.
我们可以进一步直观地来理解这个分布变换:

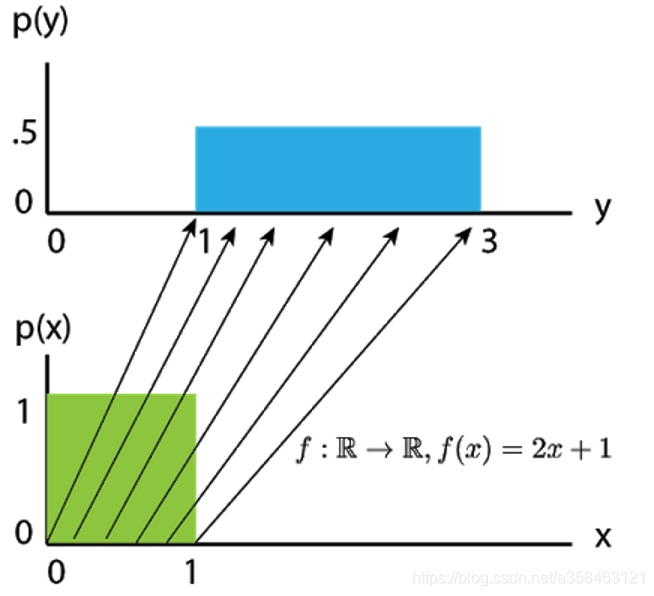

如图所示,这是一个p(x)到p(y)分布转换的一个例子,我们发现,在x被拉长了两倍,于是,如果我们不做任何补偿,将会出现
p
y
(
y
)
=
p
x
(
y
−
1
2
)
=
1
p_y(y)=p_x(\frac{y-1}{2})=1
py(y)=px(2y−1)=1的情况,显然,这时候新的分布
p
y
(
y
)
p_y(y)
py(y)的面积是等于2的,这显然是错的。这是因为
d
x
=
1
2
d
y
dx=\frac{1}{2}dy
dx=21dy,要想在dy的积分下等于1,那么就要补偿从dx转到dy这一尺度转换的损失:
p y ( y ) = p x ( y − 1 2 ) 1 2 = 0.5 p_y(y)=p_x(\frac{y-1}{2})\frac{1}{2}=0.5 py(y)=px(2y−1)21=0.5
这里1/2其实就是等于 ( y − 1 2 ) ′ = 1 / 2 (\frac{y-1}{2})'=1/2 (2y−1)′=1/2
