N-S方程

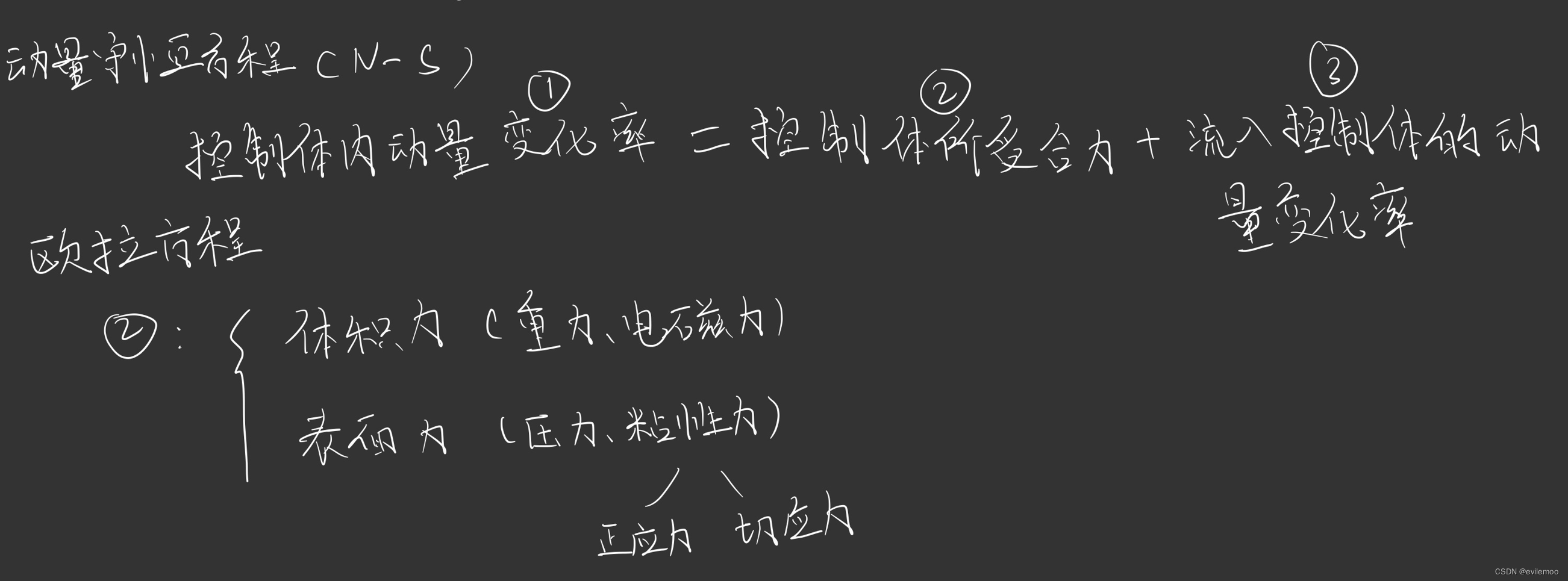

针对控制体,有动量守恒方程如下:
控制体内流体总动量的增量= 流入控制体的流体动量+外界的力产生的动量增量
上式除以时间后得到以下等式,等式分为三个部分
控制体内动量变化率
密度乘体积微元得到质量,乘速度矢量再积分就是控制体的动量变化。最后再对时间求偏导即可得到下式
流入控制体的动量
流体的流速点乘控制体面积微元法向量,得到流入控制体的体积。再乘密度得到质量,最后再乘一个速度矢量积分得到动量。
控制体所受合力
其中第二部分分为体积力与表面力两部分
表面力分为压力和粘性力。粘性正应力垂直于控制面,粘性切应力相切于控制面
体积力
设受到的体积力为f,易得到以下表达式
表面力
表面力分为压力与粘性力
压力易得,表达式如下:
粘性力非常复杂,本文不进行深入推导,暂用Fvis代替
整理方程
微分形式
把上面得到的表达式整理成N-S方程如下:
得到积分形式的N-S方程。
显然N-S方程在直角坐标系中可分为三个方向的方程,为便于分析,下文针对X方向上的分量进行研究,得到方程如下:
根据奥高定律,可以将控制体面积分变化为控制体体积分,进而可以去掉积分符号。
化简
等式左边第二项,展开如下
等式左边进一步展开
把相似项整理到一起
由连续性方程,可以把左边一块消去,最终得到眼熟的形式如下:
粘性项如下,非常复杂,此处仅给出结果
一般的,非强压缩性的情况下,后面这一项可以省去
最终得到常见的N-S方程形式如下:
同样的,y方向与z方向如下:
把三个方向整合起来,矢量形式的方程如下:
