树莓派4B|控制一路继电器，控制直流电机正反转（帮助自己记忆）

最新推荐文章于 2024-07-21 14:29:14 发布
最新推荐文章于 2024-07-21 14:29:14 发布
阅读量2.5k 收藏 20
点赞数
分类专栏： 树莓派 文章标签： raspberry pi gpio
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/abcde123qw123/article/details/114643980
版权
本文介绍了如何使用树莓派4B通过GPIO接口连接继电器来控制直流电机的正反转。首先，详细说明了硬件连接步骤，包括树莓派、继电器、直流电机及电源的接线要求。接着，提供了使用Python编写的控制程序，当代码正确运行时，继电器会切换状态，从而改变电机的旋转方向。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、电路连接
准备硬件：
树莓派
继电器
为继电器供电的电源
直流电机
为直流电机供电的电源
在这里插入图片描述
在这里插入图片描述

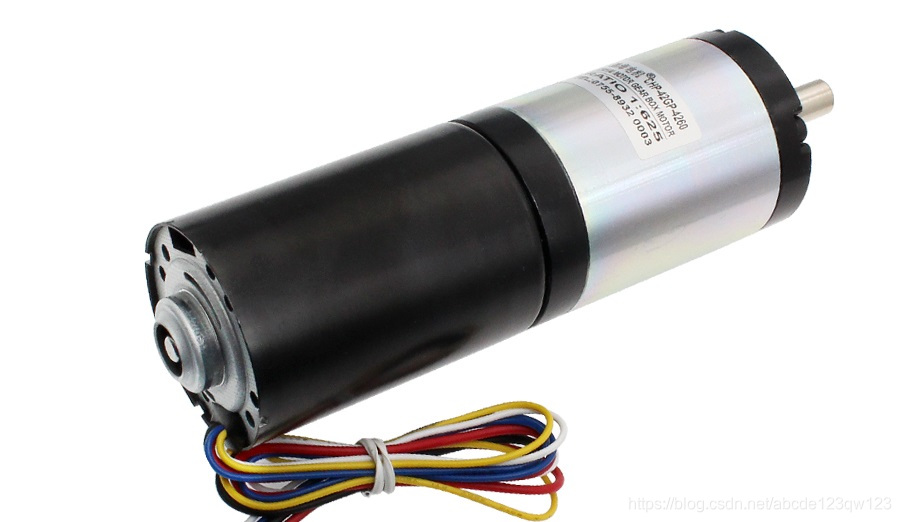

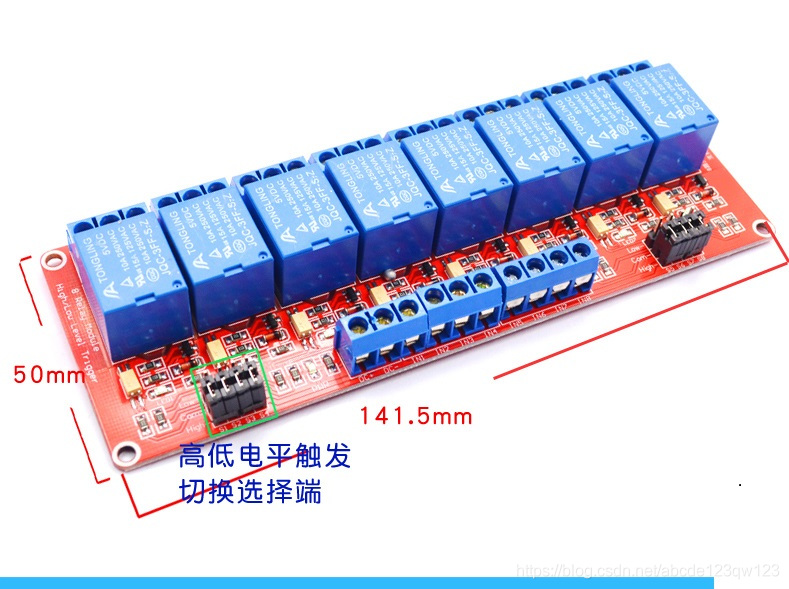

（我用的这种继电器和直流电机）

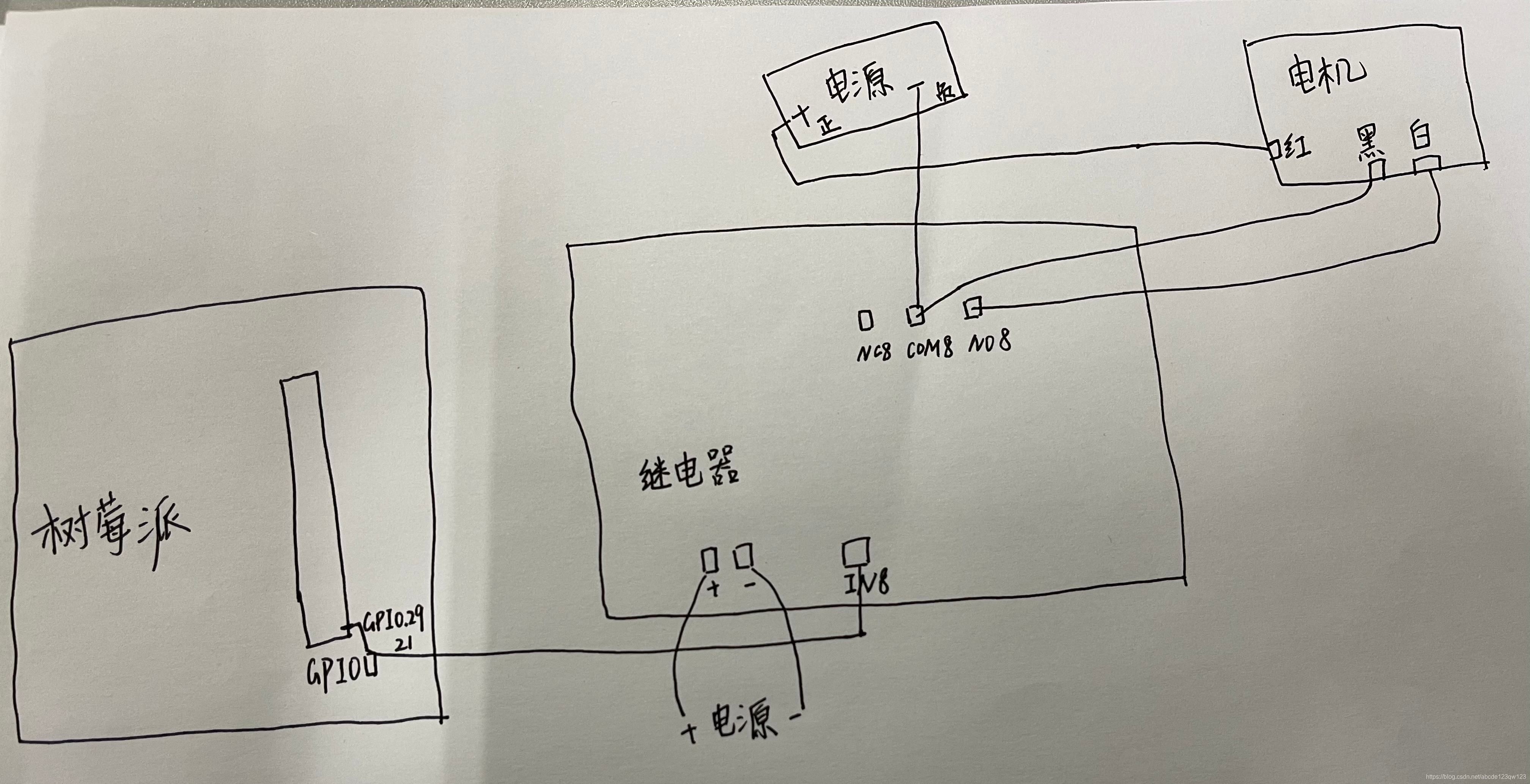

按图所示连接电路
在这里插入图片描述
注意继电器的电源，继电器有5v，12v，24v可以选择，5v可直接连到树莓派供电，12v，24v要另外准备电源。
八路继电器和一路继电器使用方法相同。**控制电机正反转只需要一路继电器。**若同时控制电机正反转和转速，需要两路。给电机供电的电源也要匹配。

二、控制正反转程序（python）

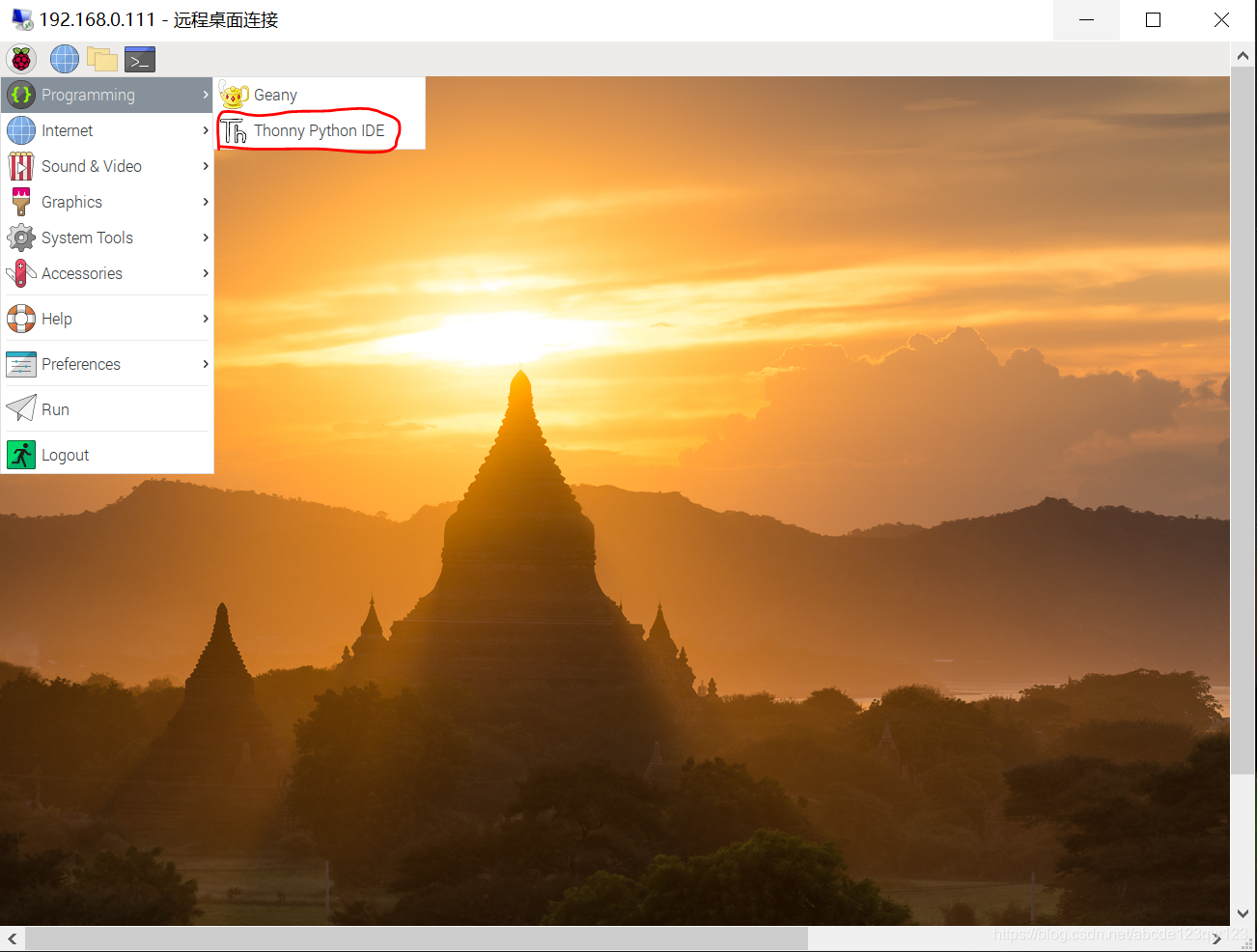

进入树莓派远程桌面连接在这里插入图片描述

import
