移动通信——基于卷积码的差错控制系统仿真模型

摘要

信道编码是数字通信系统中的重要组成部分, 它是保证信号可靠传输的一种重要方式。卷积码以其优越的性能被广泛使用在数字通信系统中。本次现代无线通信大作业主要应用 SIMULINK 设计出基于卷积码的差错控制系统仿真模型，
并通过 MATLAB 对系统进行性能仿真分析。解决对一个卷积码序列进行维特比 (Viterbi) 译码输出, 分别从卷积编码软判决和卷积编码硬判决以及无编码三种情况下仿真控制系统的误码率情况，以 BPSK 调制方式为例，并通过搭建 simulink 模块协同 Matlab 脚本编写进行设计与仿真，并进行误码率分析。采用加性高斯白噪声信道，采用 BPSK 解调并分别用软决策和硬决策下的维特比译码，利用 MATLAB 协同 simulink 对决策方式、卷积编码效率、维特比译码回溯深度自动调参，研究其在不同信噪比下维特比译码的误比特率关系，通过曲线图得出仿真与理论分析一致。

卷积码（convolutional code）是由伊莱亚
斯 (P.Elias) 于 1954 年首先提出的一种非分组码。通
常它更适用于前向纠错，因为对于许多实际情况它
的性能优于分组码，而且运算较简单。无论从理论
上还是实际上均已证明其性能优于线性分组码。卷
积码在通信系统中的广泛应用卷积码是一种性能
优越的信道编码，它的编码器和译码器都比较容易
实现，同时也具有较强的纠错能力，随着纠错编码
理论研究的不断深入，卷积码的实际应用越来越广

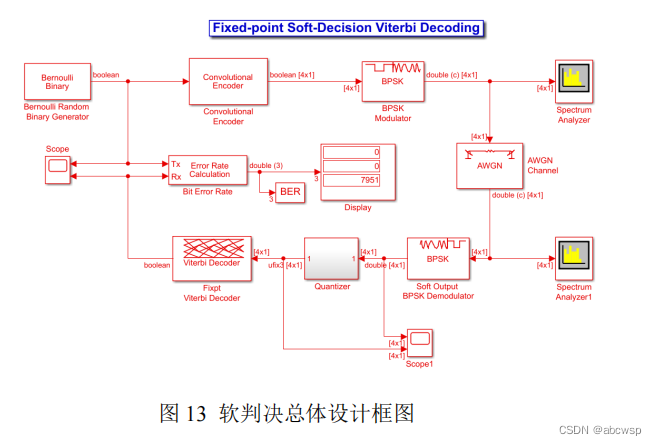

泛。本次现代无线通信大作业选择应用 SIMULINK
设计出基于卷积码的差错控制系统仿真模型，并通
过 MATLAB 对系统进行性能仿真分析。模型包括
信源部分、信道部分和信宿部分，信源部分的数据
源是随机的二进制序列，随机的二进制序列要经过
卷积编码，经过编码的数据要进行调制。信道部分
对调制后的信号进行加噪，采用加性高斯白噪声。
信宿部分完成信号的解调和译码（维特比译码）。
通过此次设计便于了解各模块的功能，各参数的意

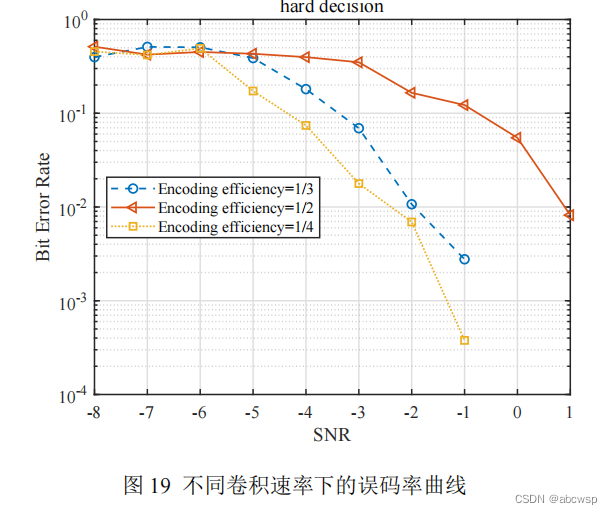

义；并分析不同信噪比下维特比译码的误比特率关
系曲线图，加深对特比译码原理和卷积码译码的理
解。
