学习笔记---“唐老师讲电赛”（四）元器件选择之二极管

元器件选择---二极管

1.单相半波整流——交流变直流

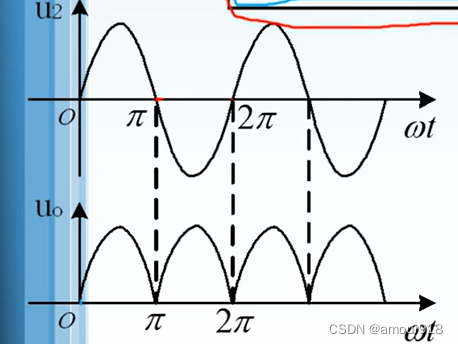

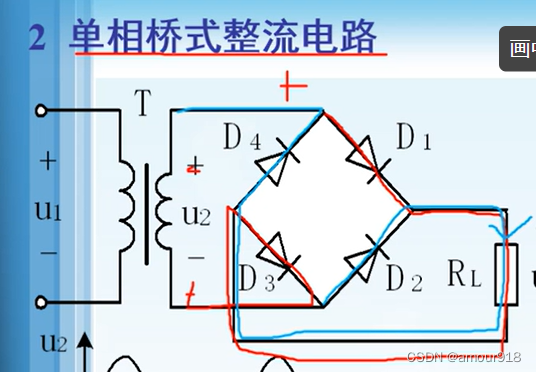

2.单相桥式整流电路

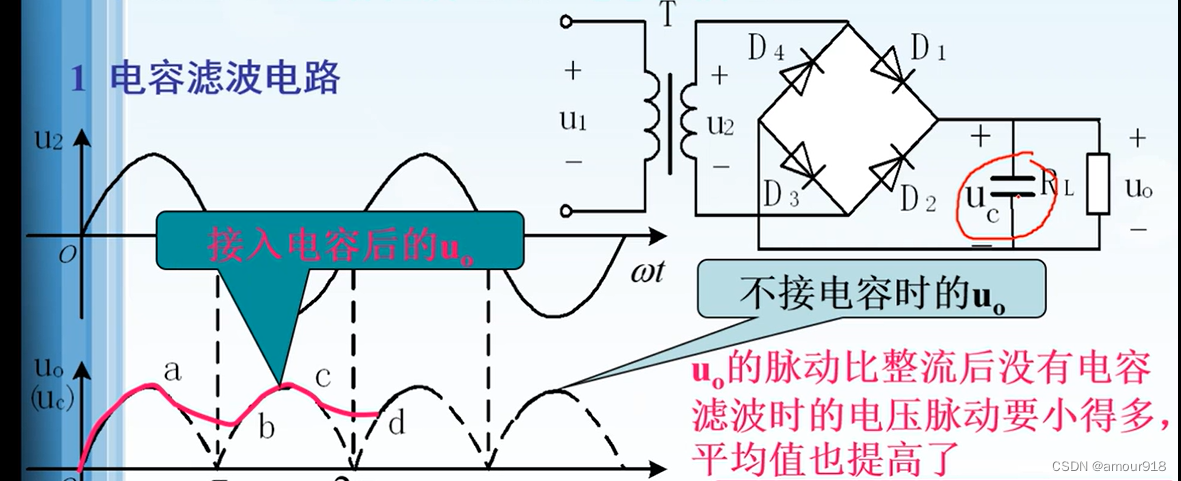

 3.滤波电路
将脉动直流电变成较为平滑的直流电，这个过程称为滤波。滤波电路有电容滤波电路和电感滤波电路

 4.防反接

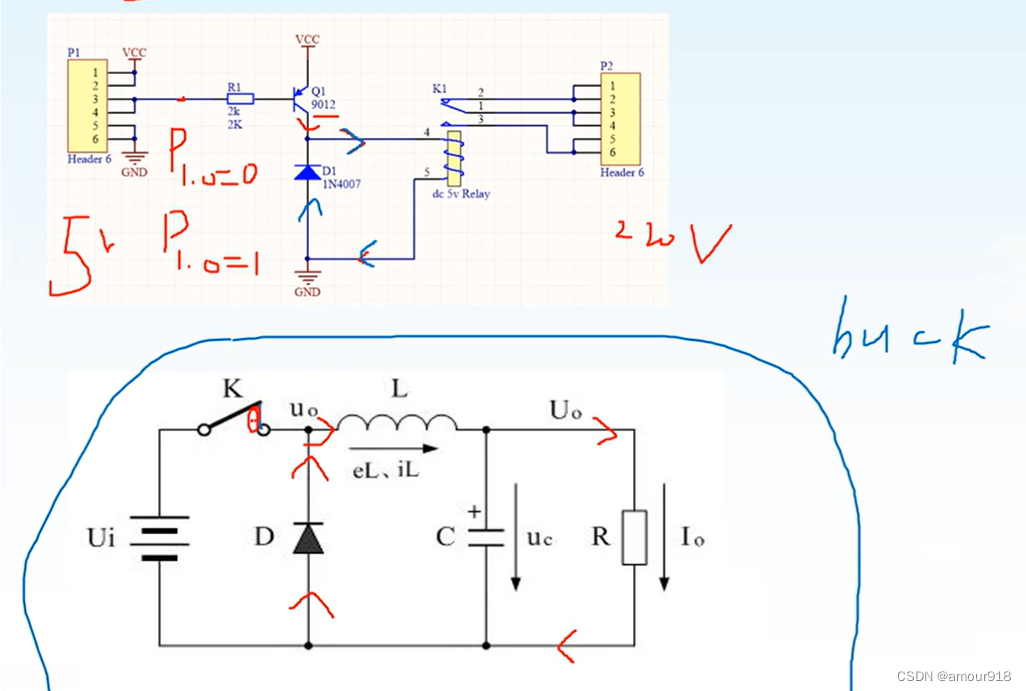

5.给电感续流

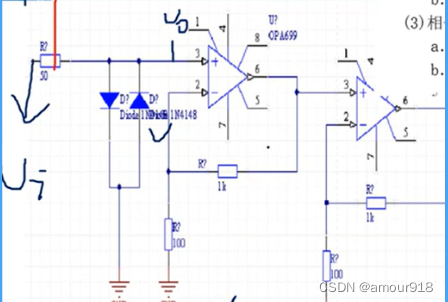

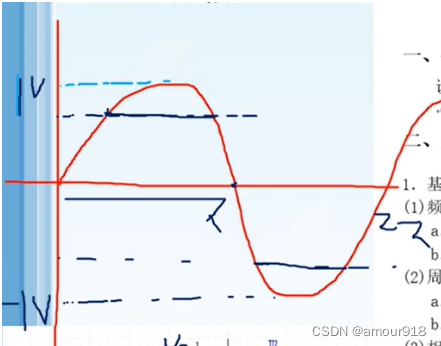

6.限幅

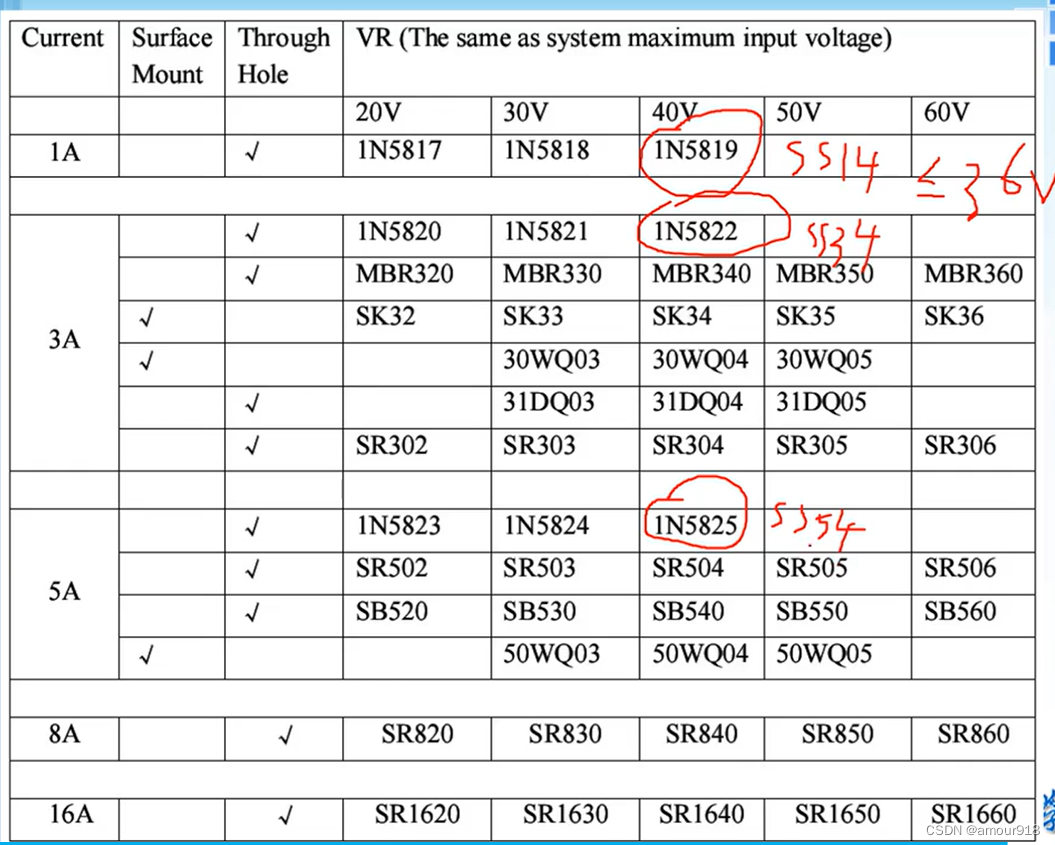

 7.电赛常用肖特基二极管 / 恢复二极管。

在高压场合需要使用快恢复二极管代替肖特基二极管，常见FR107 、FR207 、FR307、UF4007



 8.常用二极管：

①整流二极管   1N4007 (1A 1000V）1N5408 （3A 1000V）
②肖特基二极管   SS14 SS34 SS549（管压降小一点，可以防反接）
③快恢复二极管   FR107 FR307
④1N4148
