运放的参数，电路设计实例

已于 2023-07-24 11:48:08 修改
阅读量186 收藏
点赞数 1
文章标签： 学习 笔记
于 2023-07-23 14:27:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/amour0918/article/details/131877703
版权

数据手册选型重要参数

1.Total Supply Voltage (Min) / Total Supply Voltage (Max）供电电压

   Vmin<VDD-VSS\leqslantVmax：要注意压差

2.GBW 增益带宽

3.Slew Rate (Typ) (V/us)--摇摆率

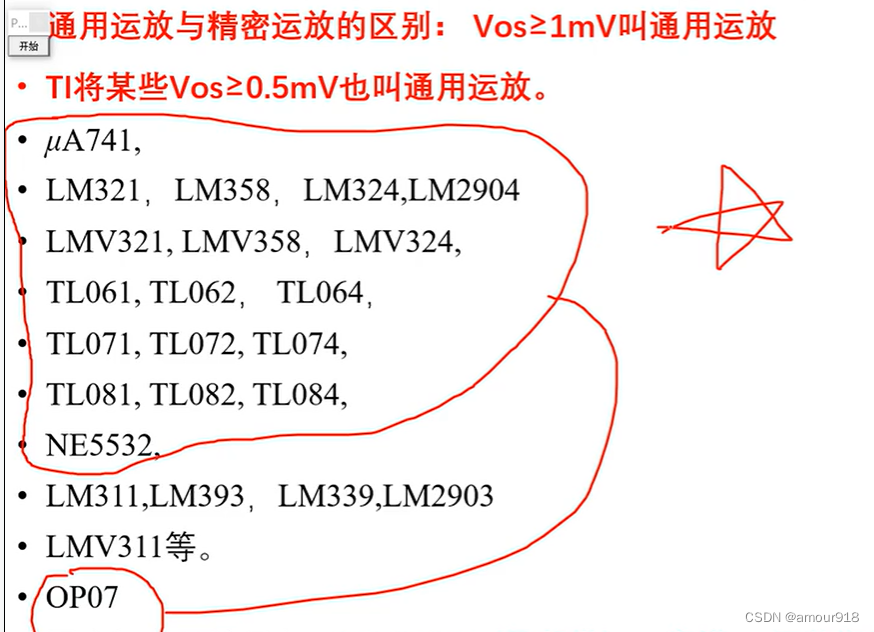

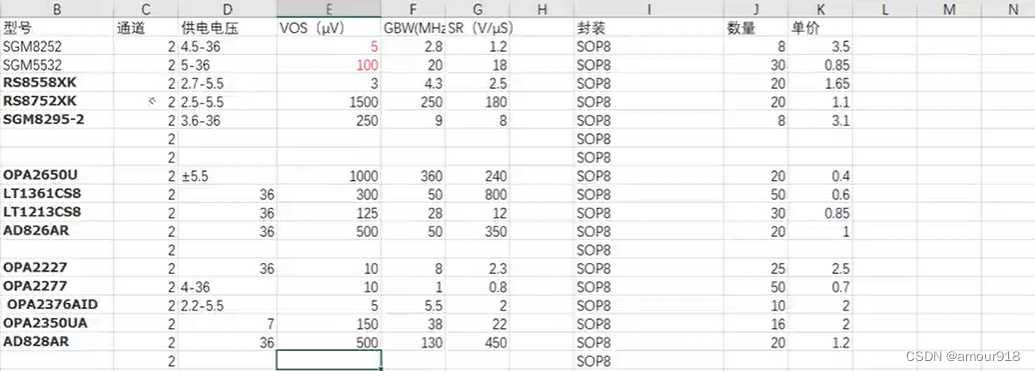

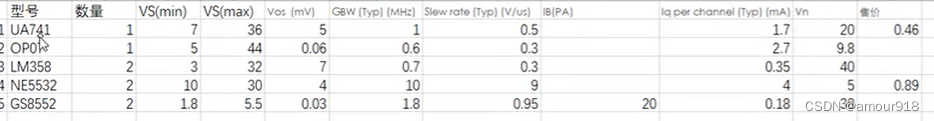

型号小总结：

 eg:

①放大小信号要看Vos和Vn，选小的

②在手持设备（希望使用时间长）使用要看Iq，选最小的

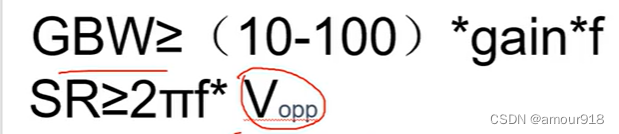

用GBW选型，用SR校验：
