本次实验环境为STM32cubex6.12版本，keil5，Proteus8.17。
资料获取方式放在末尾。

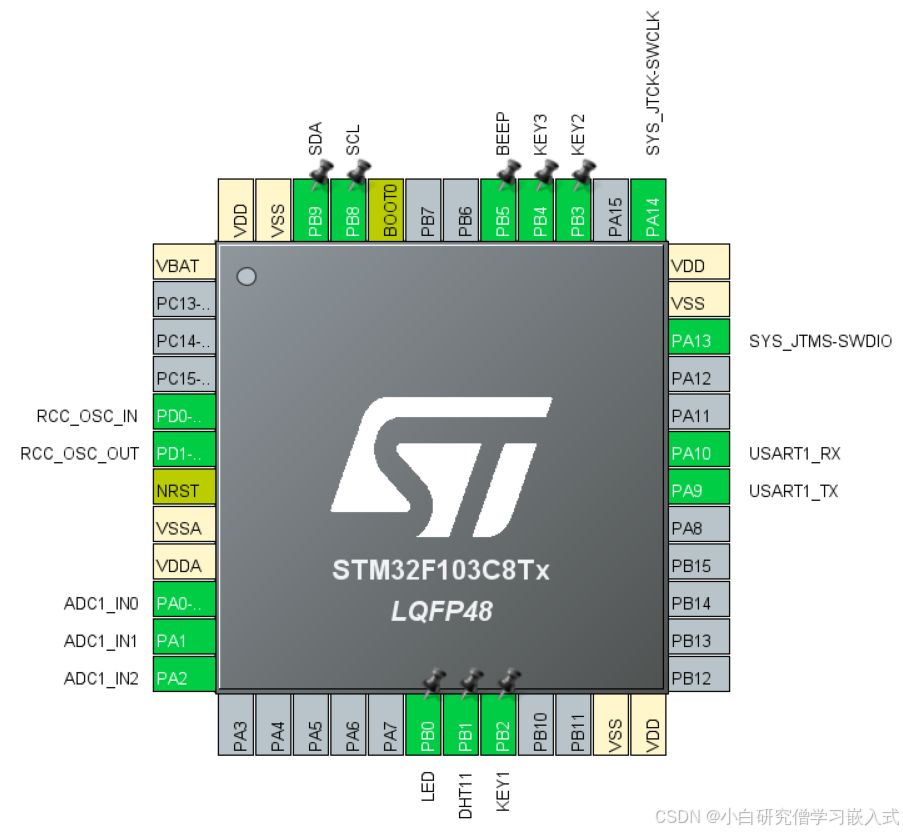

下图为cubex的引脚配置。

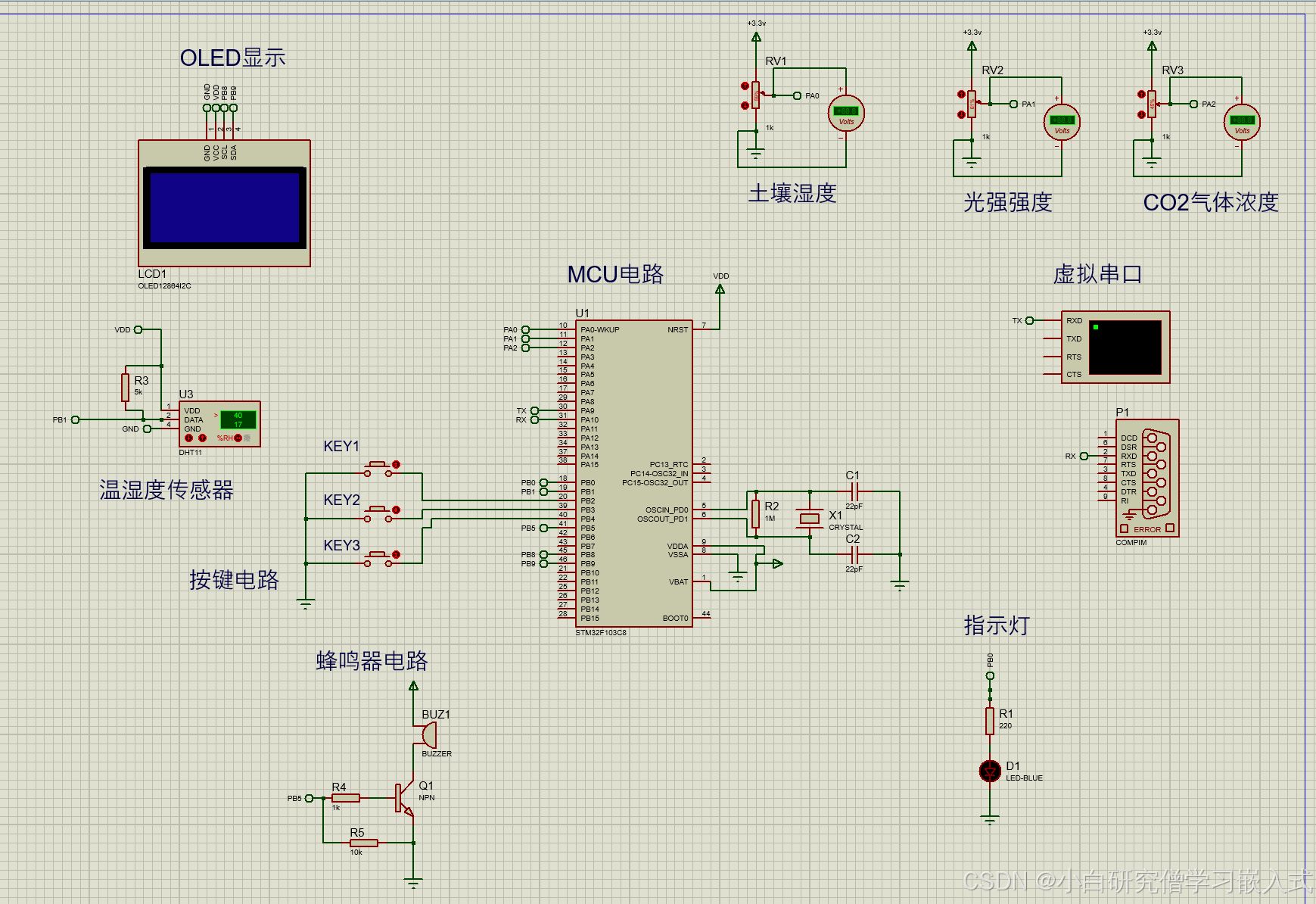

用到的传感器和模块有4针OLED、土壤湿度、光照强度、CO2气体浓度检测，温湿度模块，按键电路、声光报警电路。Proteus电路如下所示。

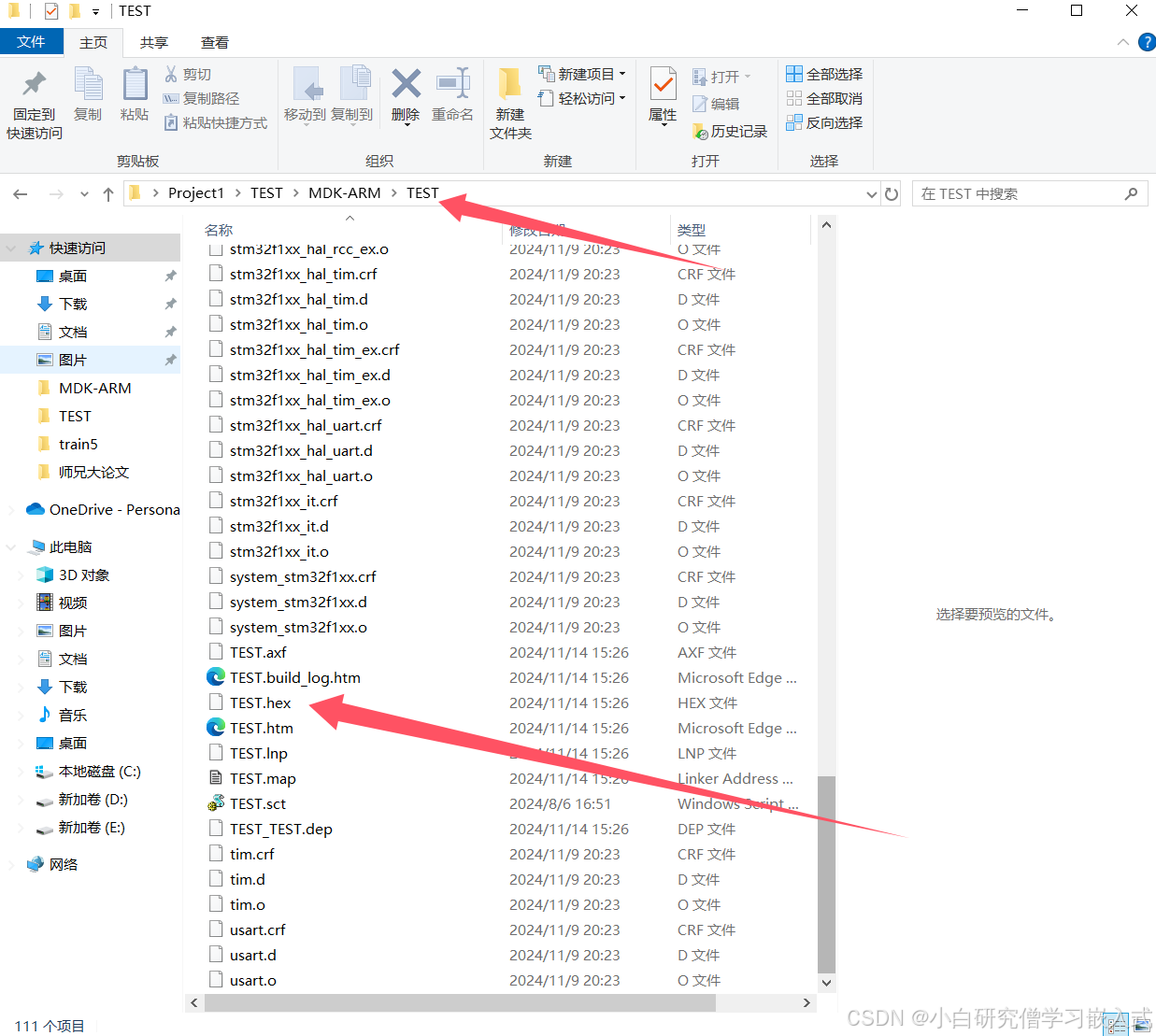

运行前先找到文件夹下的hex编译文件。

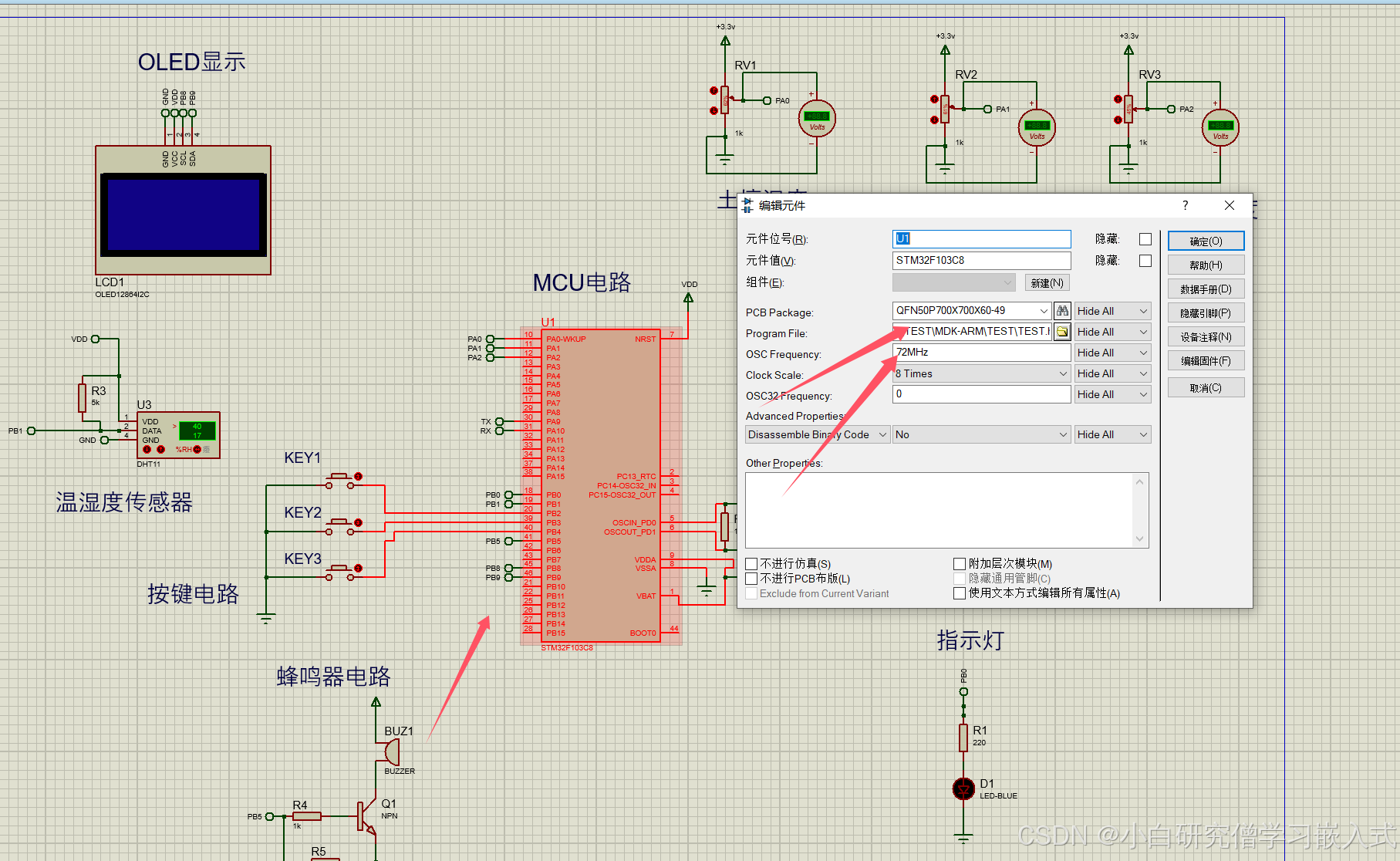

如下图选择好运行的hex程序文件以及设置晶振的值就可以开始仿真了。

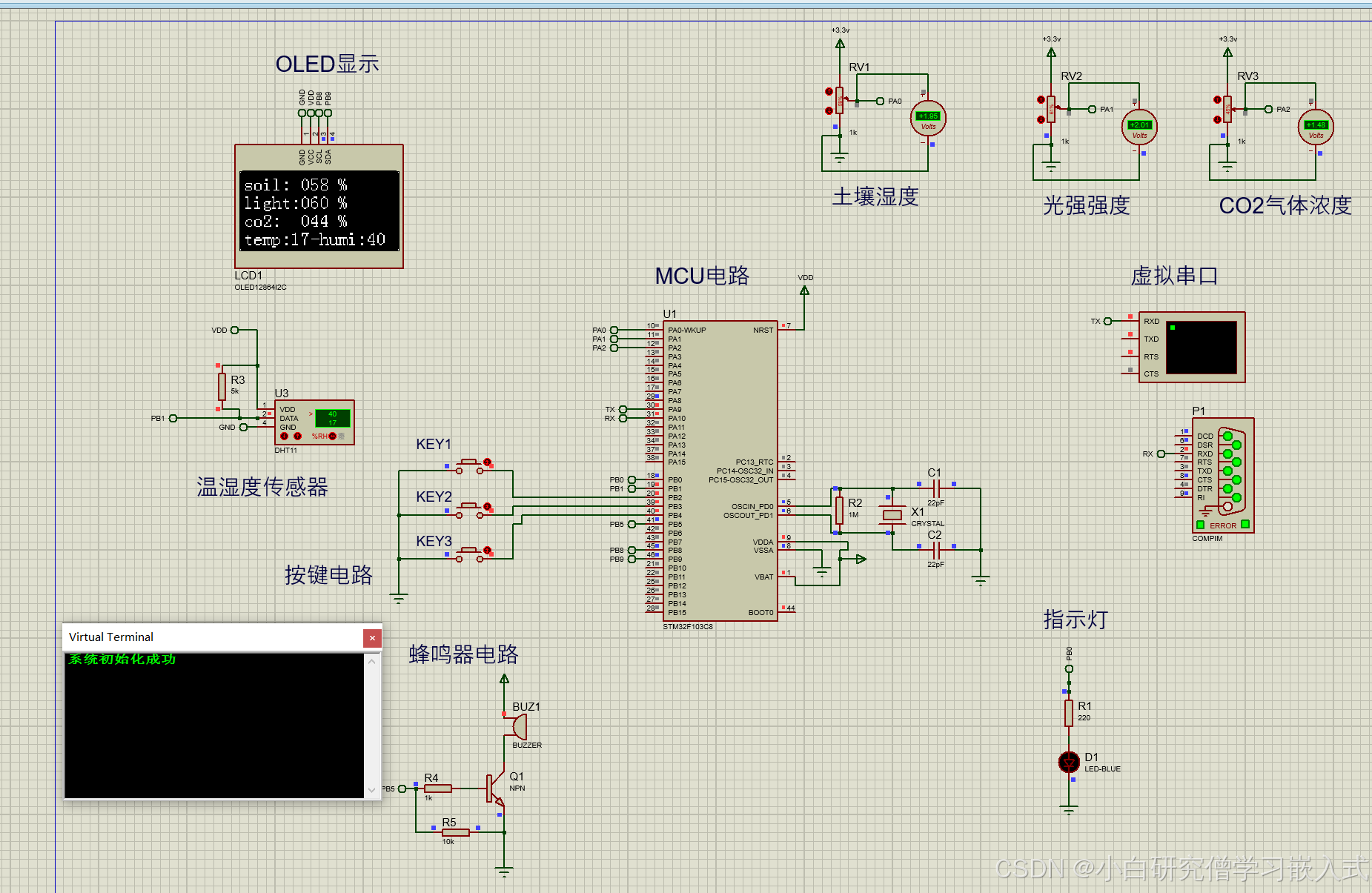

开启仿真后，首先串口打印系统初始化成功，接着OLED屏幕上显示实时的土壤湿度、光强和CO2浓度以及空气温湿度。

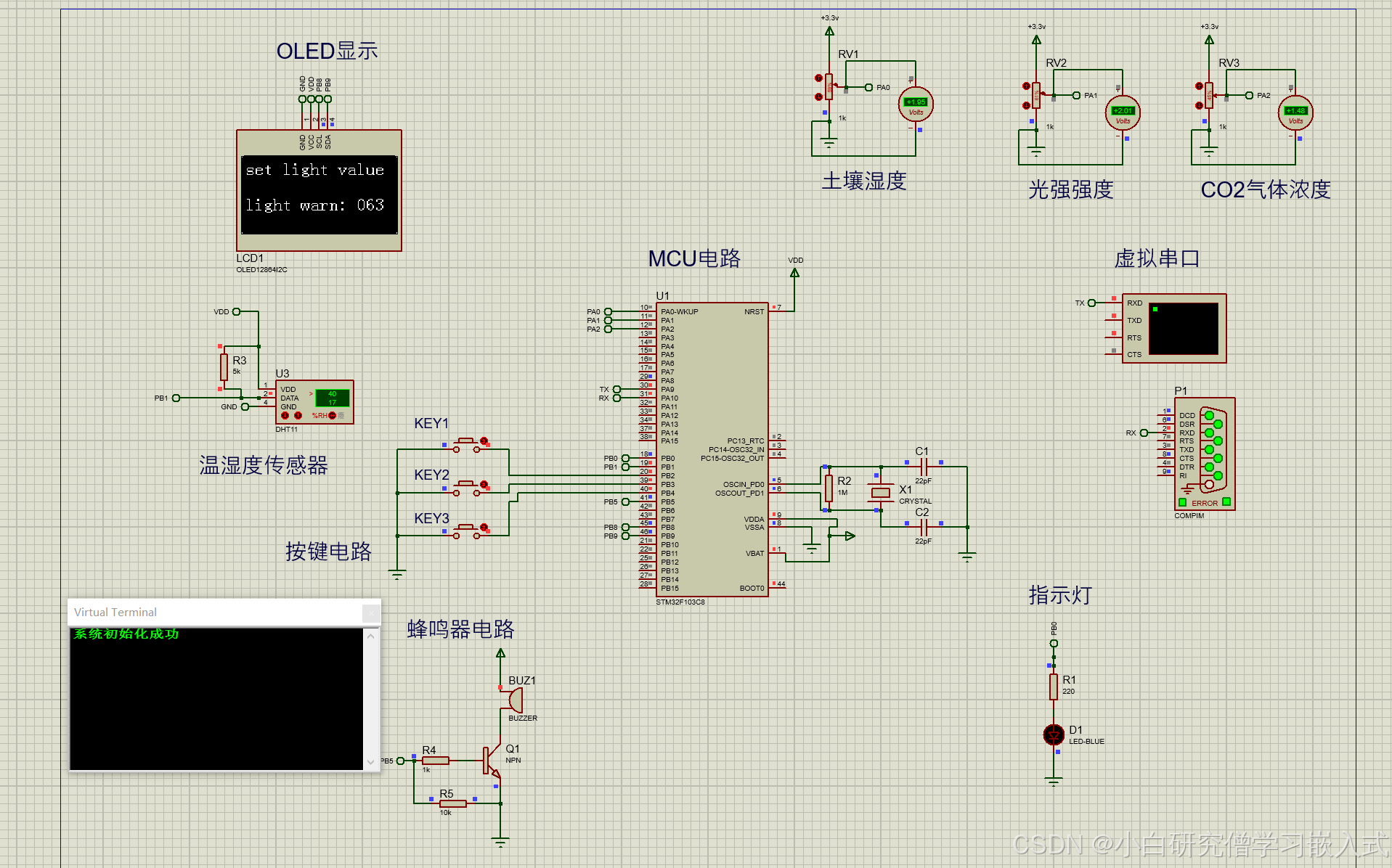

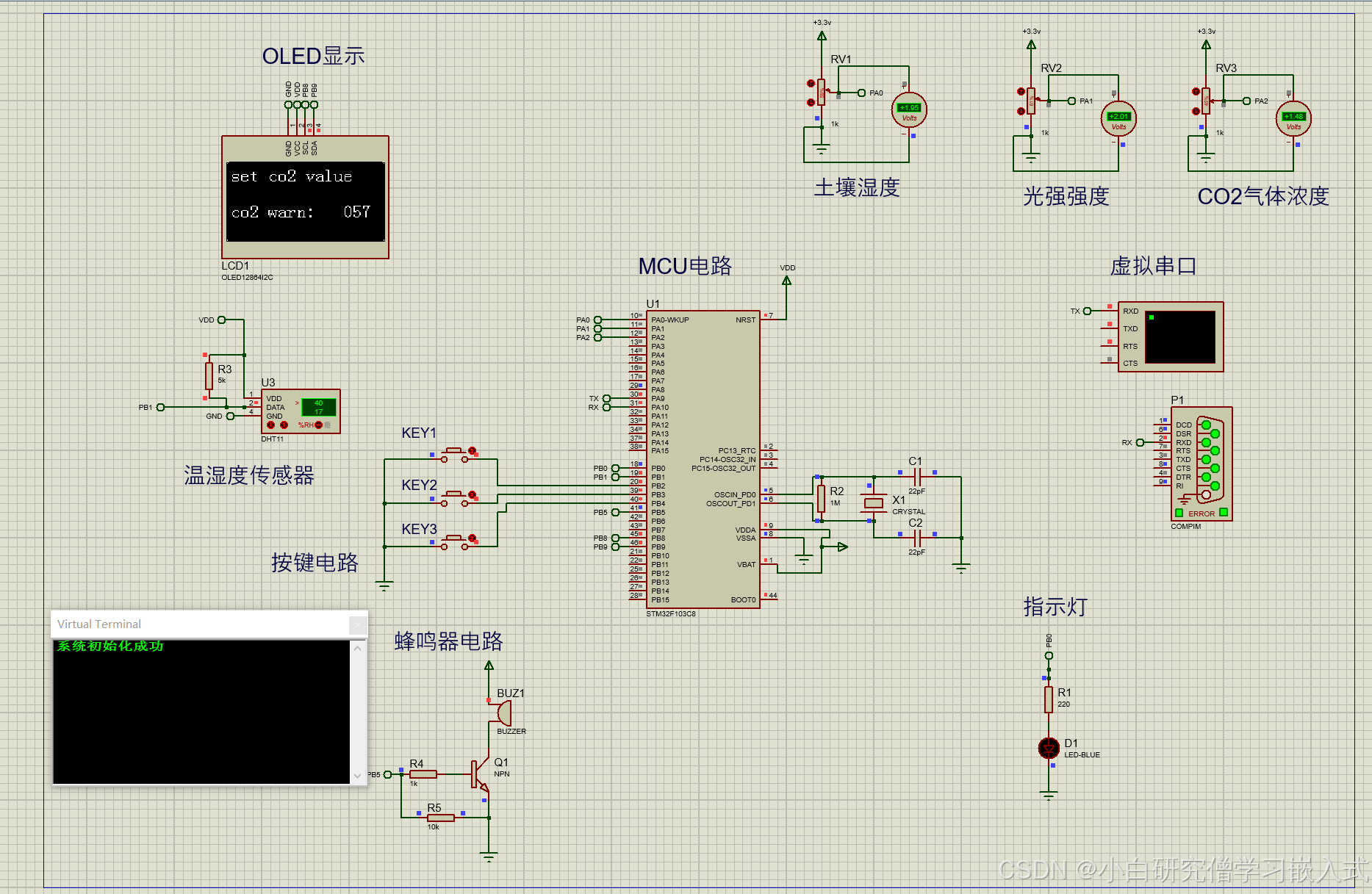

按下按键1 可以一次进入土壤湿度、光照强度、CO2浓度报警阈值设置界面，同时在每个阈值设置界面按下按键2和按键3可以完成对阈值的加减操作。

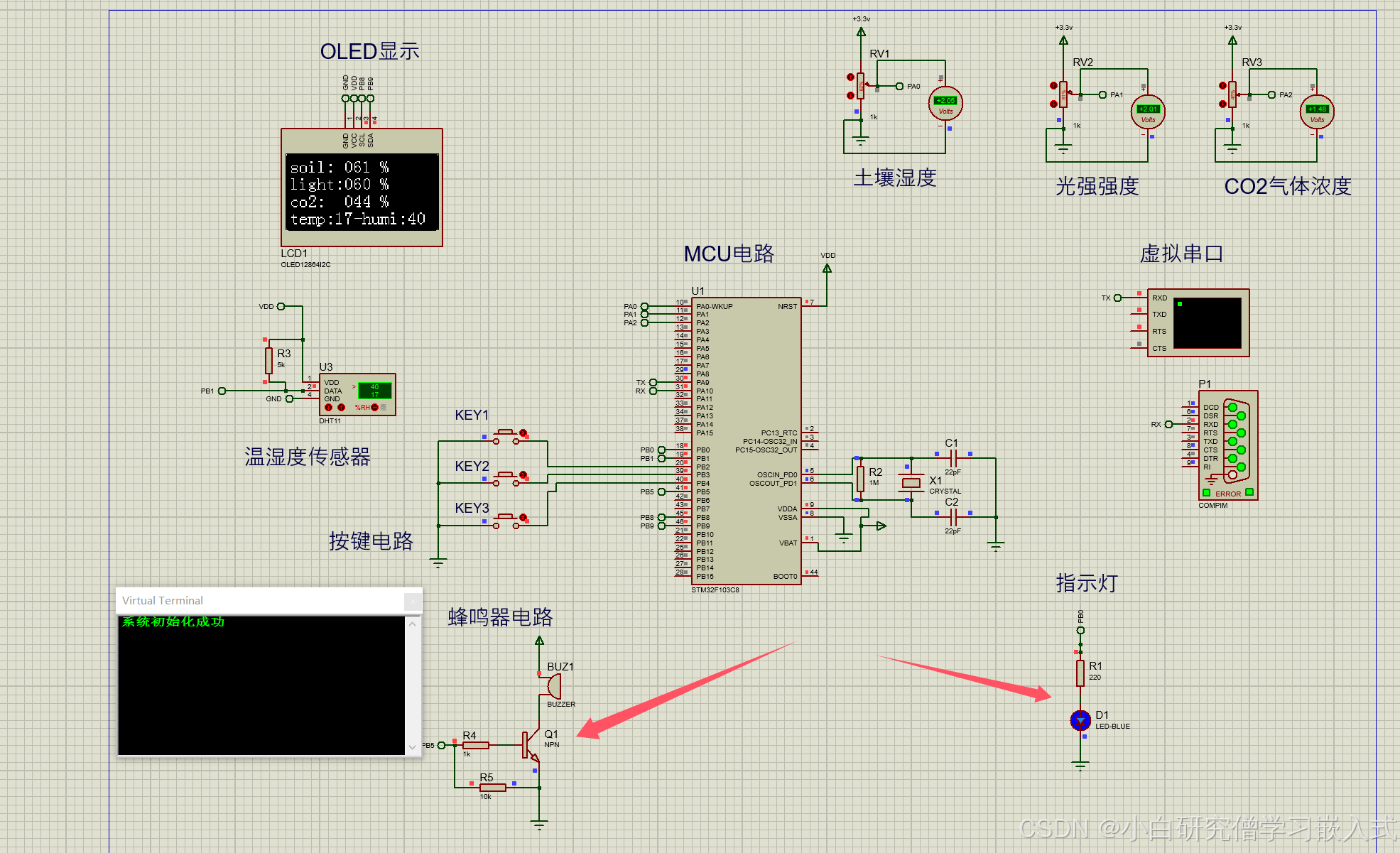

当三者的任一数值高于报警值则触发声光报警，200ms一次的蜂鸣和LED闪烁。

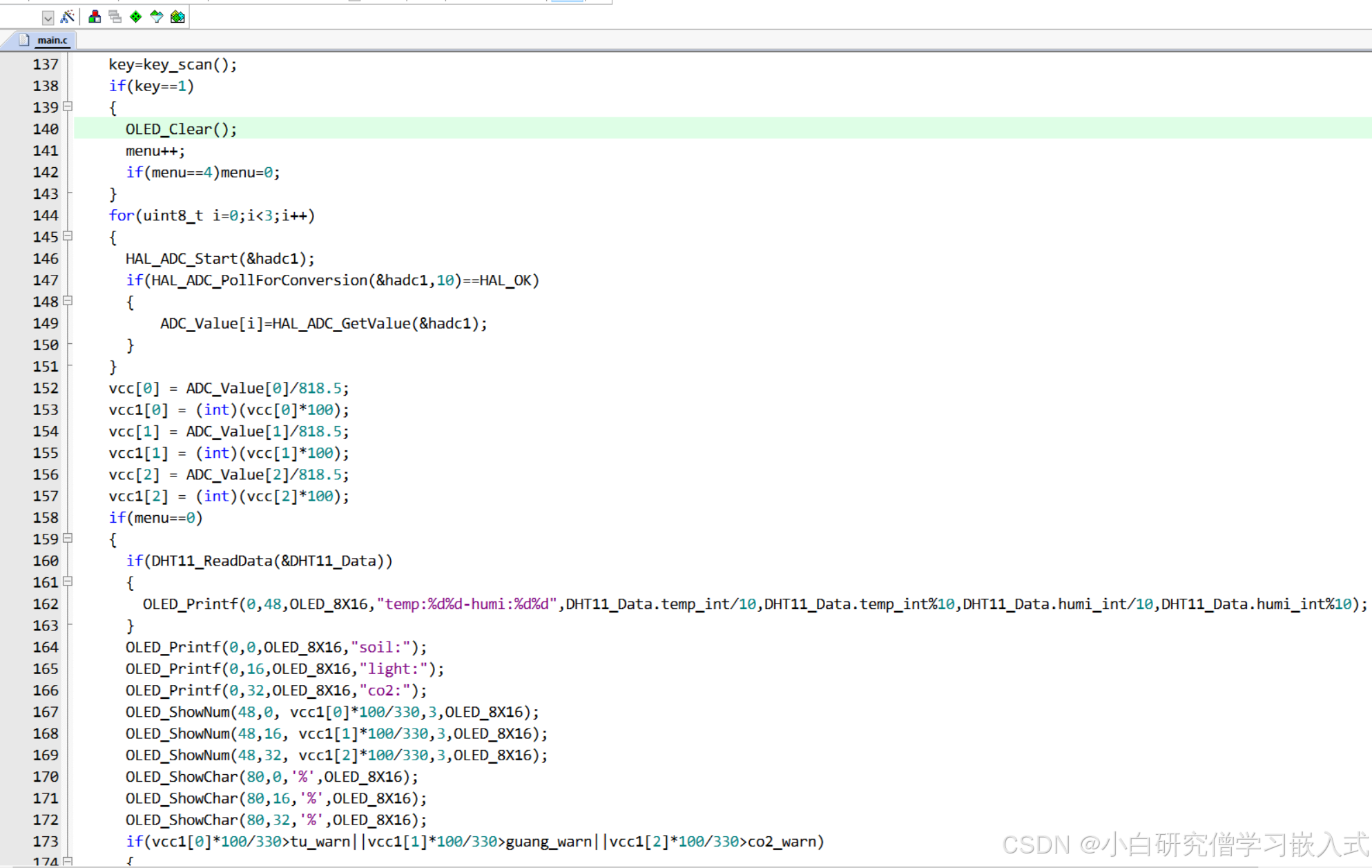

最后是一张keil5的核心代码图
可以基于设计基础改造或者设计出自己想要的STM32仿真电路，OLED可以显示汉字、字符和图片。 上文为使用教程。代码和仿真可以在下面下载基于STM32和Proteus的智慧大棚监测系统资源-CSDN文库
