使用STM32CubeMx完成FreeRTOS操作系统移植

首先我们打开CubeMx软件新建一个项目，这里我们选用STM32F103C8T6为例子

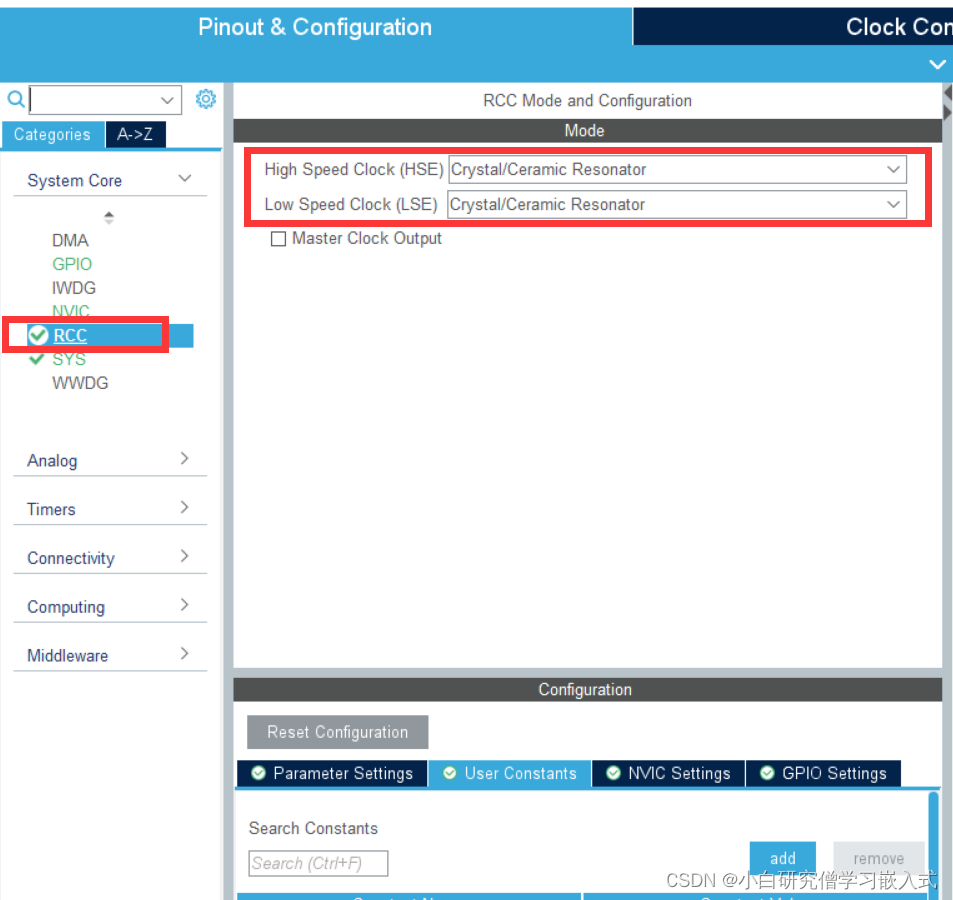

在RCC这里选择时钟晶振，LSE可先不选择，HSE一定要开启，此处选择均为外部晶振。

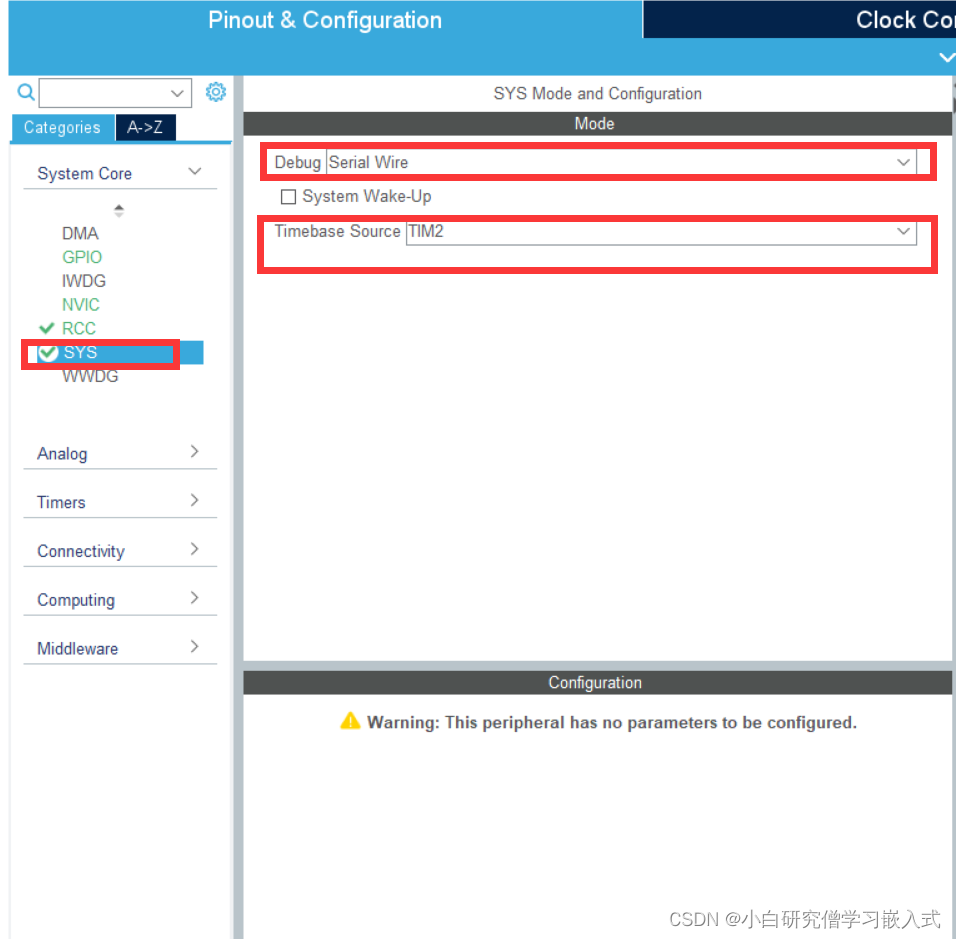

 由于我们需要使用STLINK调试下载程序，这里的Serial wire一定要选上，不然后面使用stlink会出现问题，然后就是系统时钟源选择TIM2，给后续的FreeRTOS提供节拍时钟。

以上是完成一些基本配置，接下来我们配置GPIO后续用来验证freertos系统。

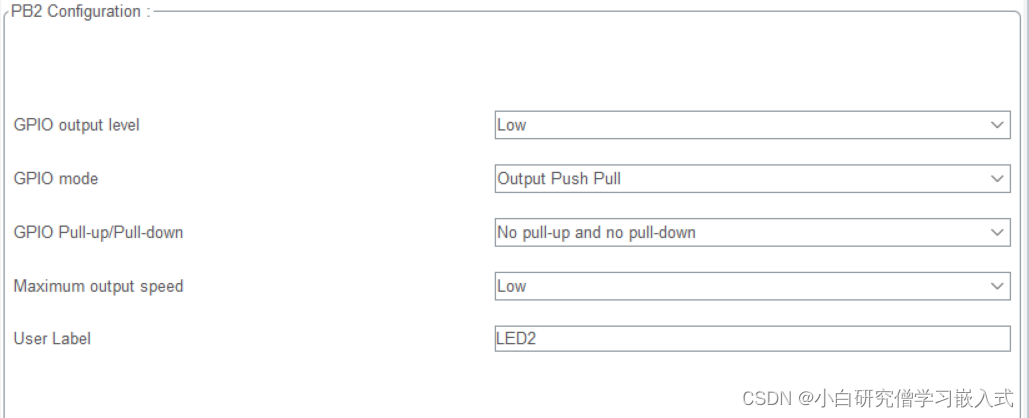

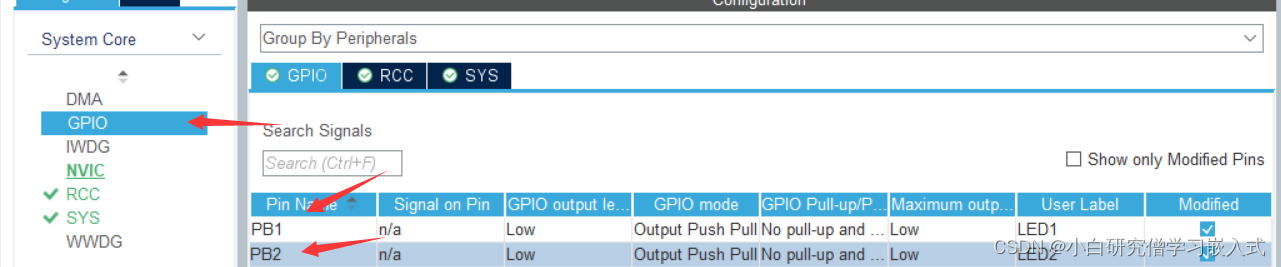

选择PB1和PB2来模拟两个LED灯 ，GPIO的配置如下所示。

下面是时钟树的配置，配置成72MHZ输出即可。

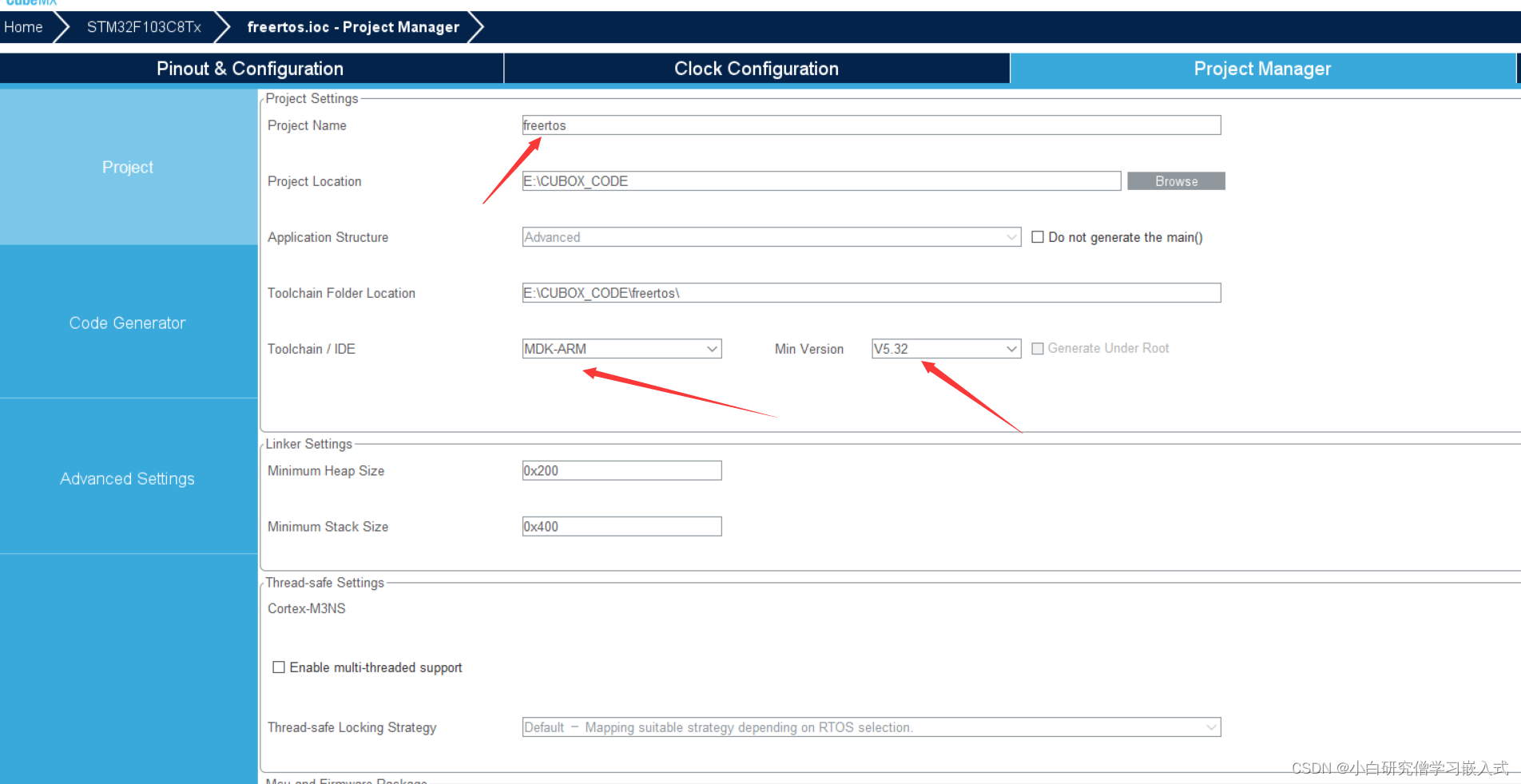

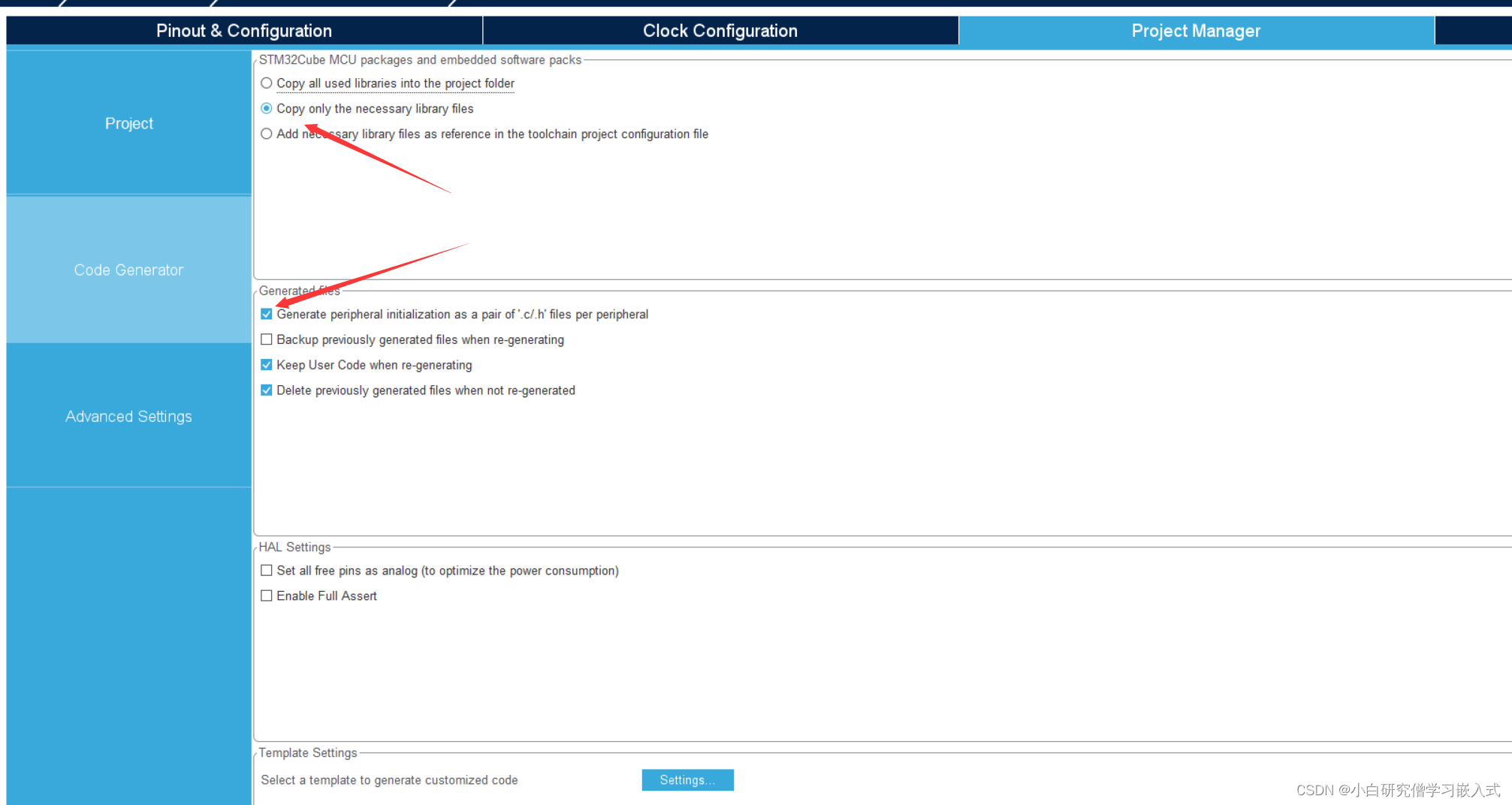

接着就可以设置准备生成工程了

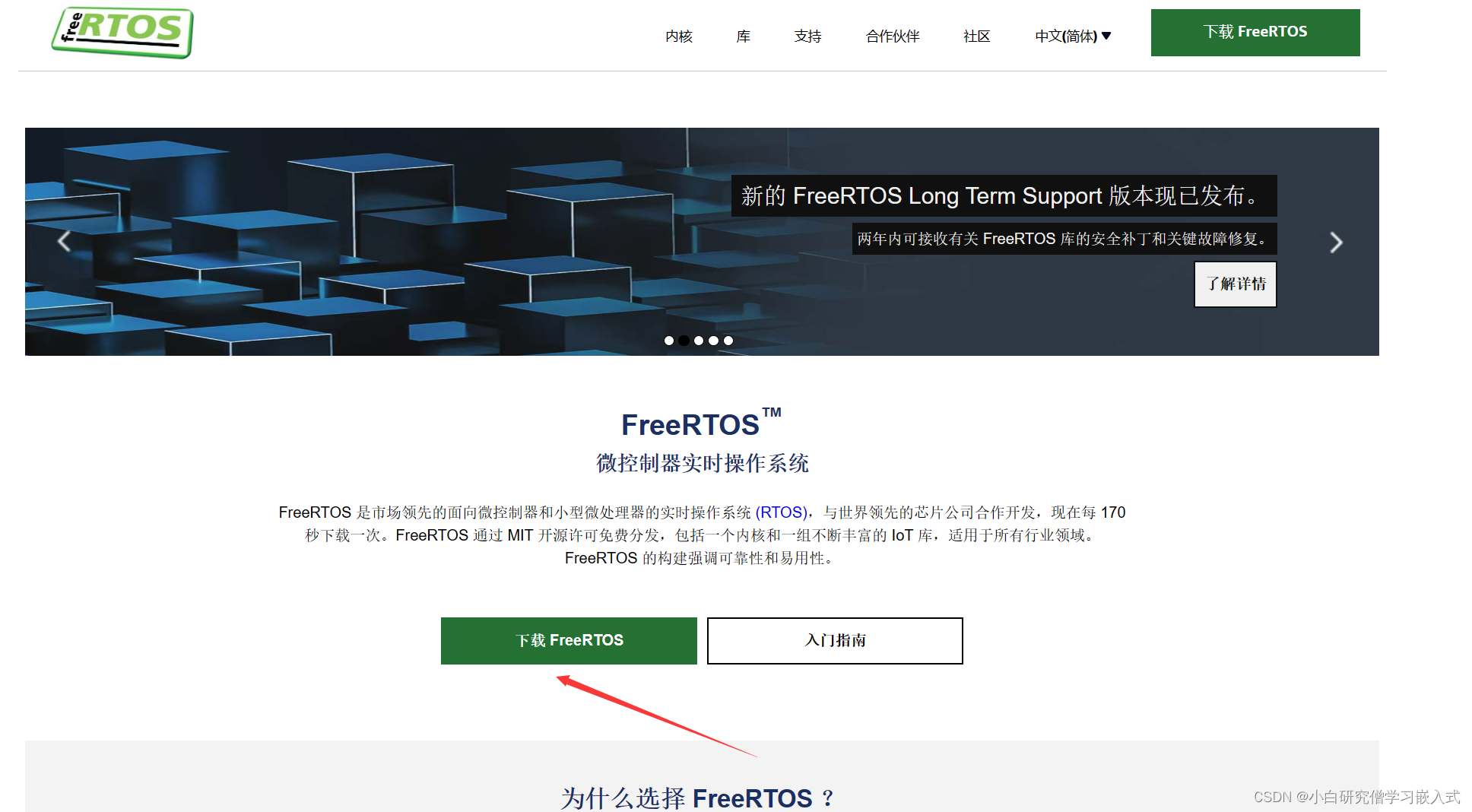

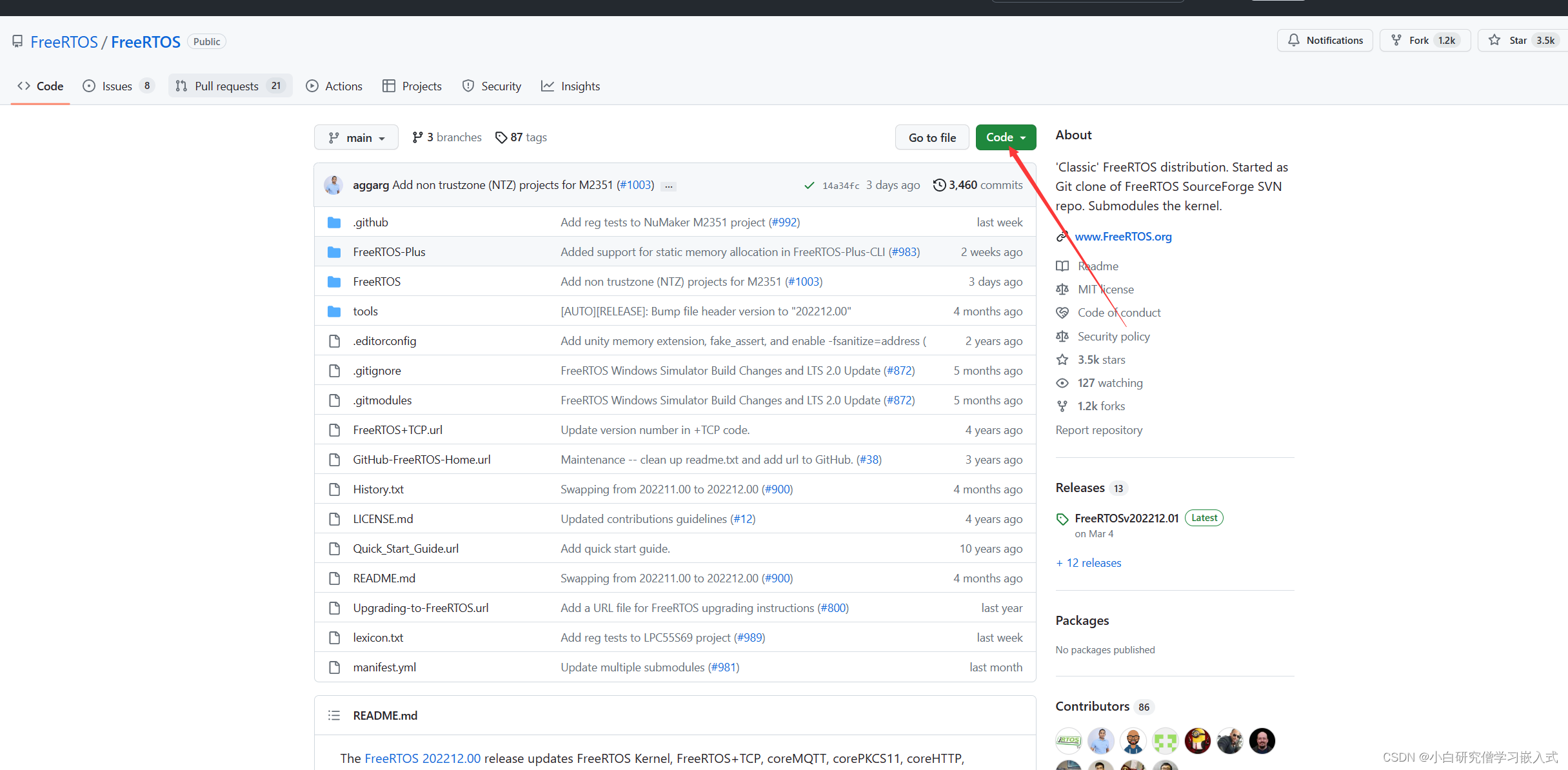

接着需要去freertos官网下载需要的移植包

首先下载这个工程压缩文件

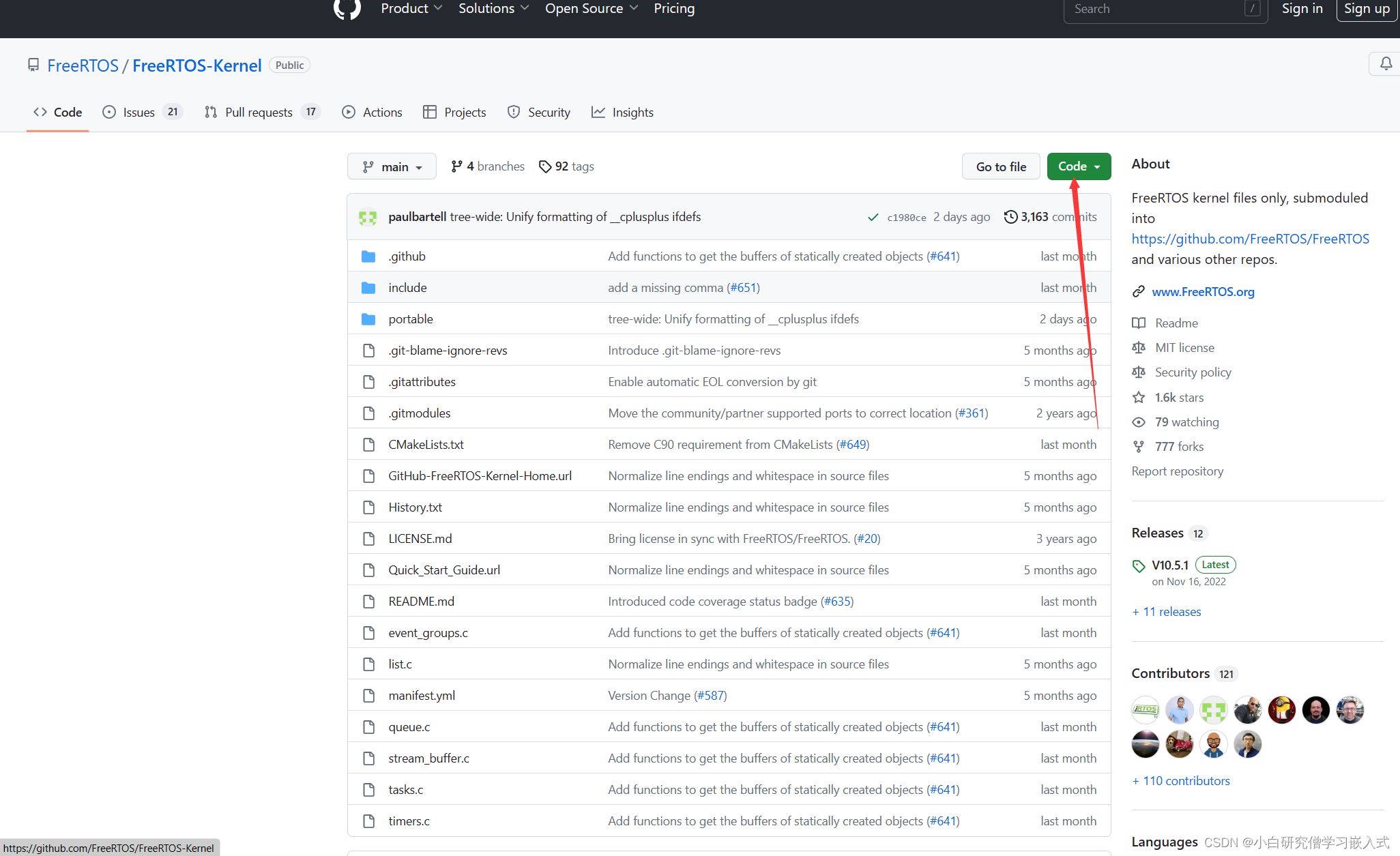

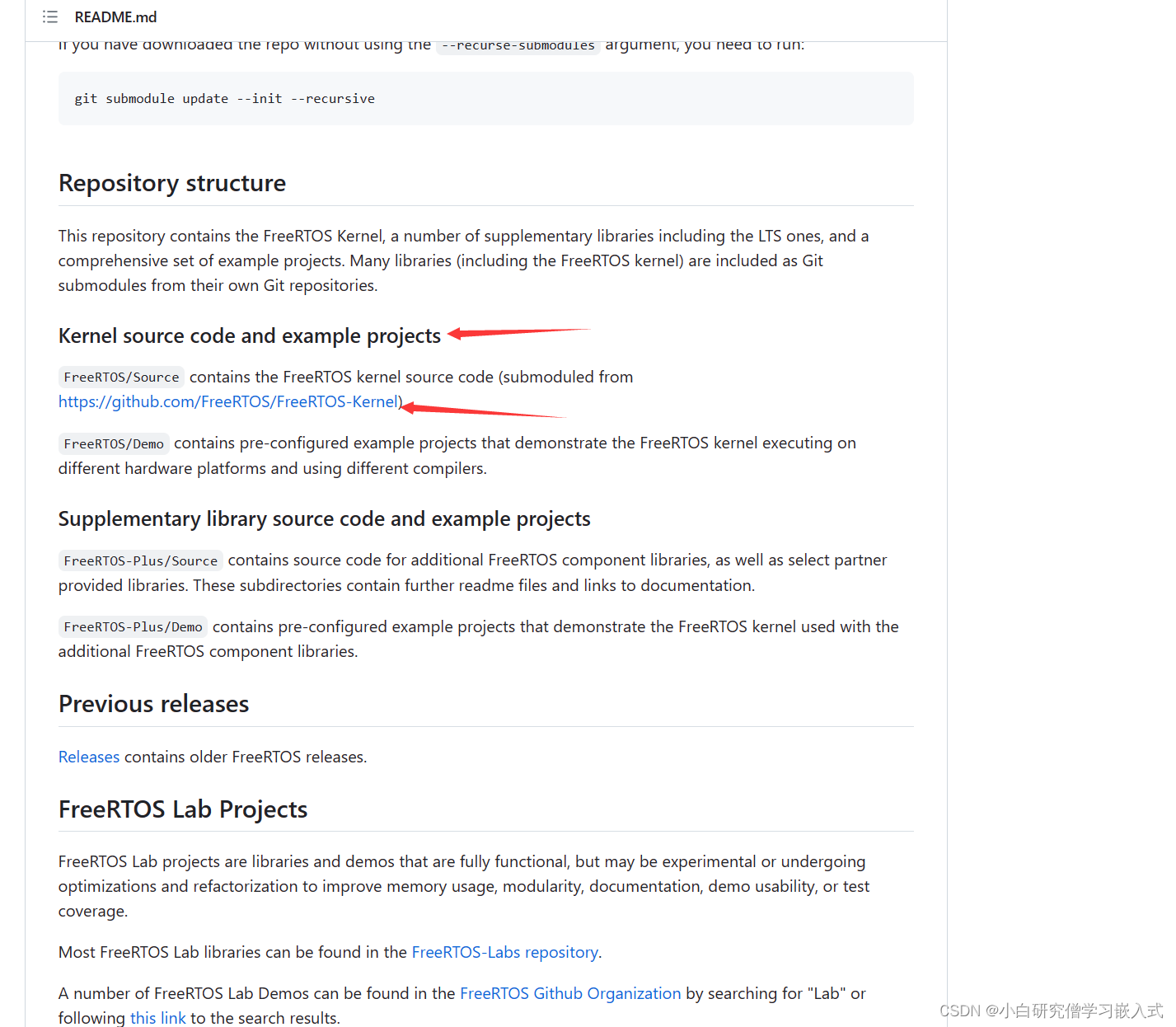

官方现在把核心文件分出来了所以我们还要下载内核的工程，在这个网页往下滑



下载后得到两个压缩包

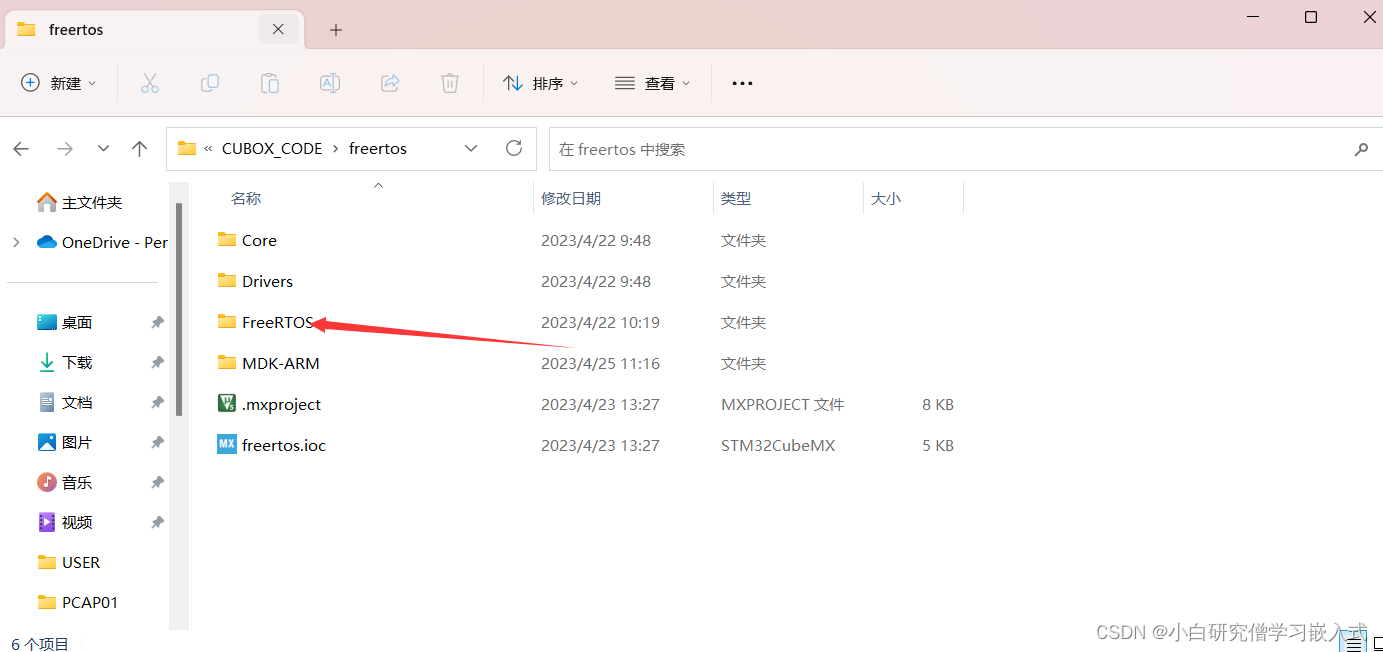

我们接着打开cubex新建的工程目录，新建一个FREERTOS文件夹

打开kemel-main压缩包，将6个.C文件以及include和portable文件夹全部复制到FREERTOS文件夹下，其中portable只需要保留Keil、MemMang和RVDS文件夹即可。

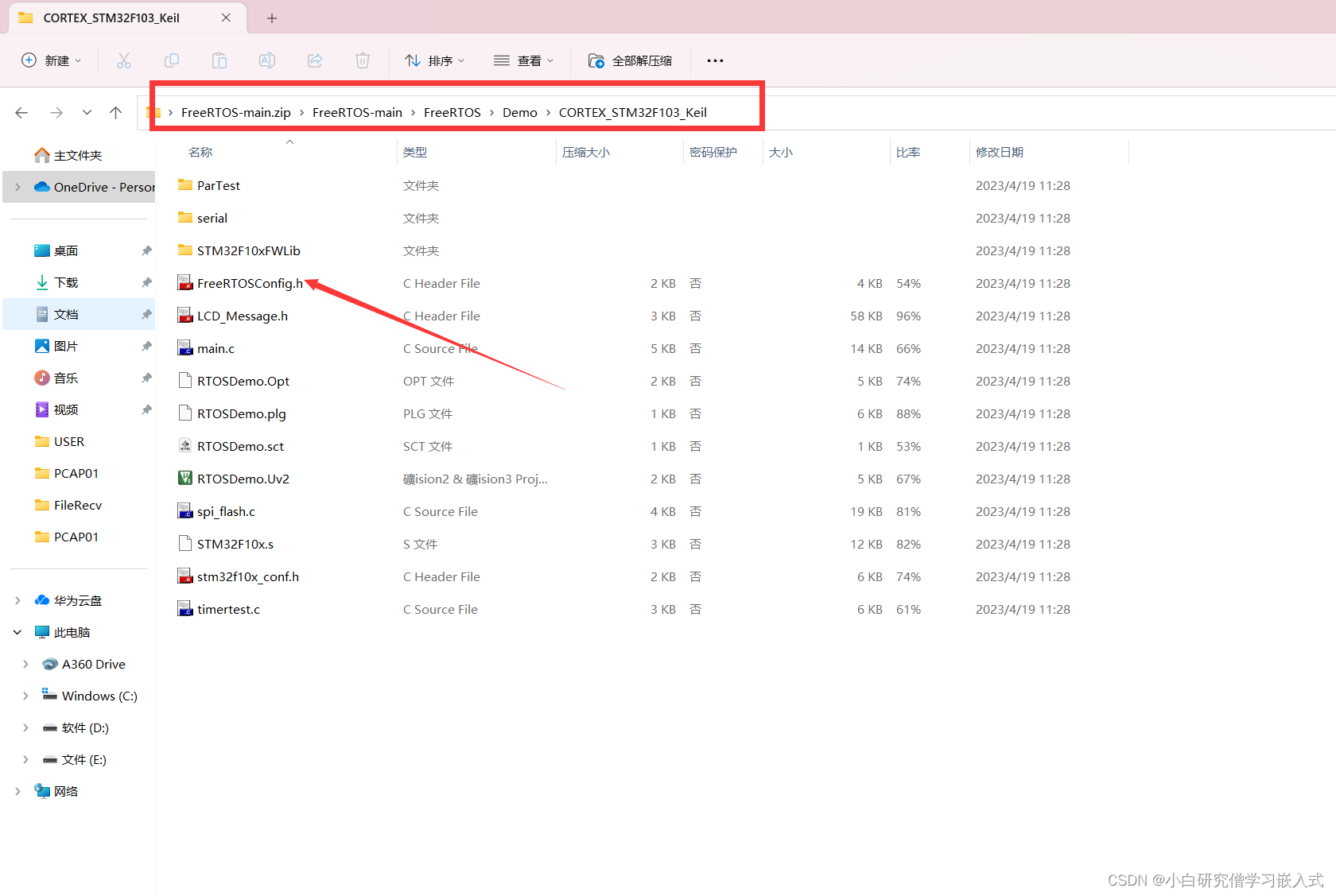

接着打开另外一个压缩包FreeRTOS-main,按照图中路径复制FreeRTOSConfig.h到cubemx创建工程下的FreeRTOS文件夹。

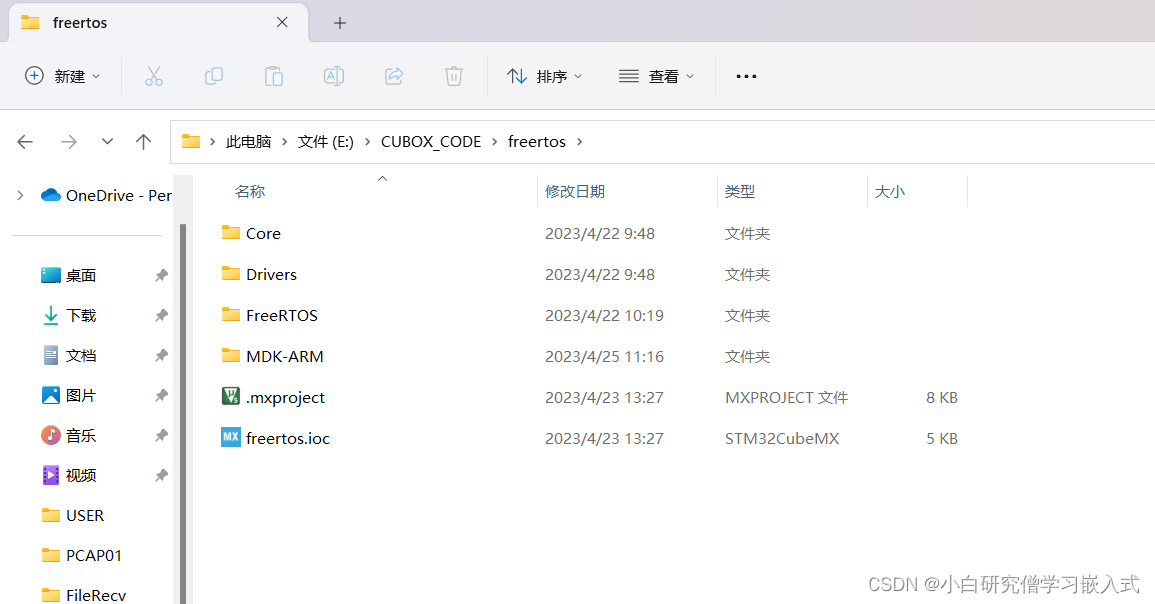

 下图就是我们移植后的整个cubemx工程

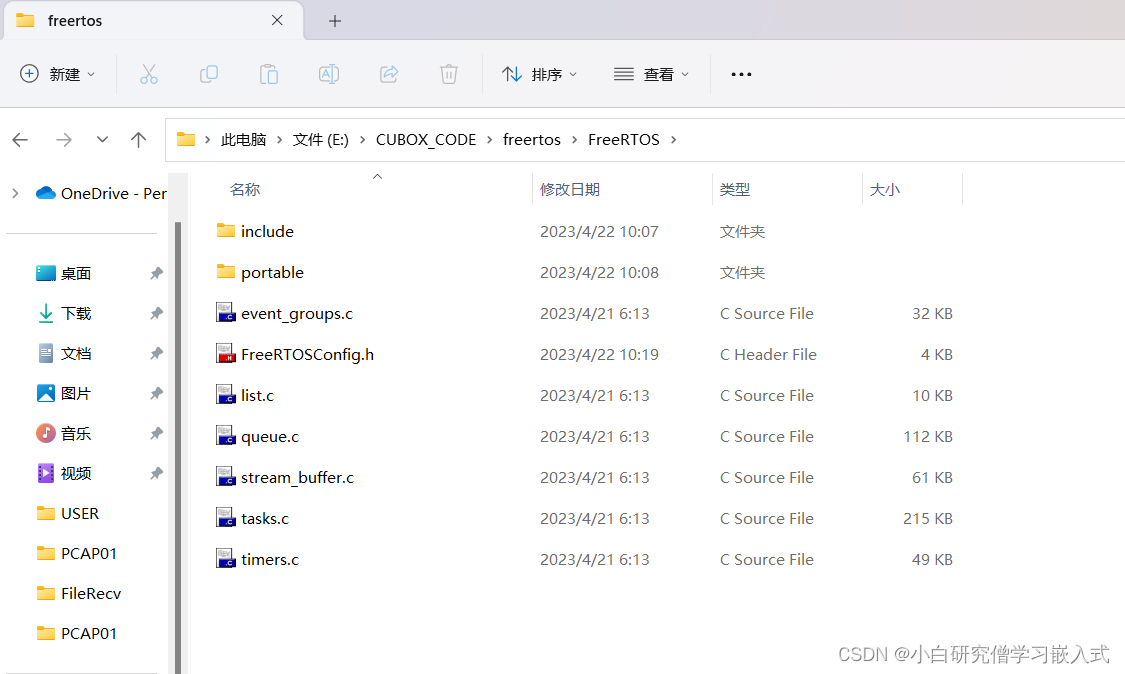

其中FreeRTOS文件夹结构如下

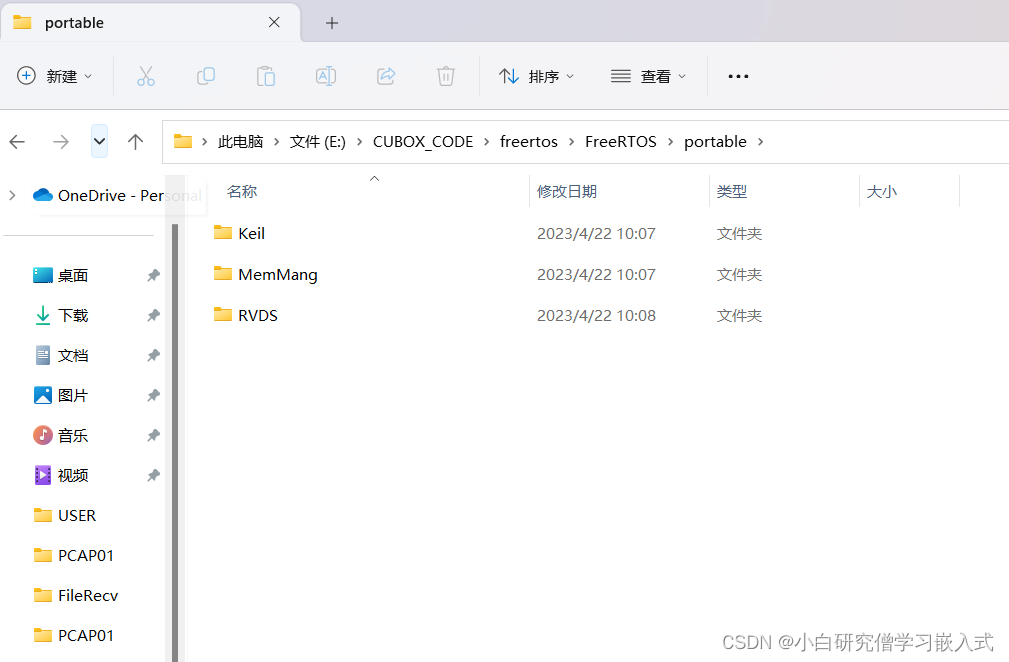

 portable文件夹内容如下。

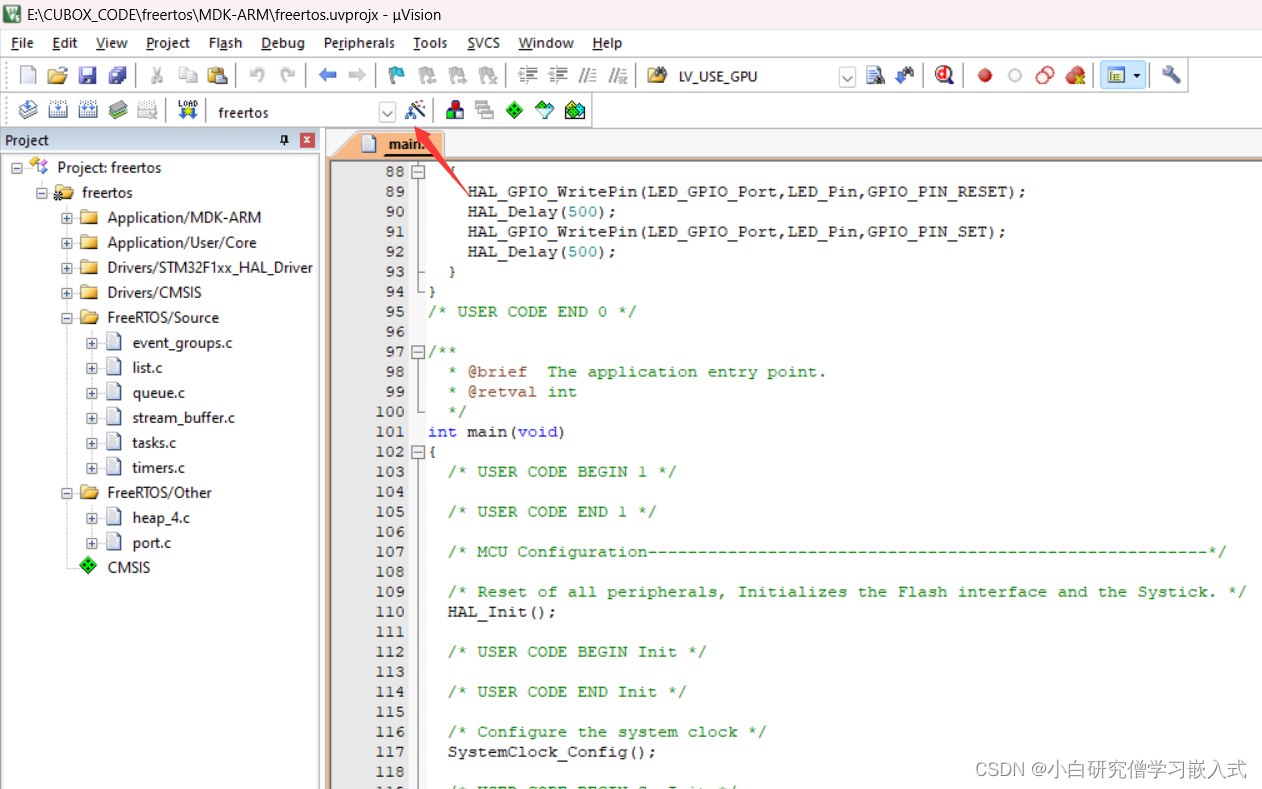

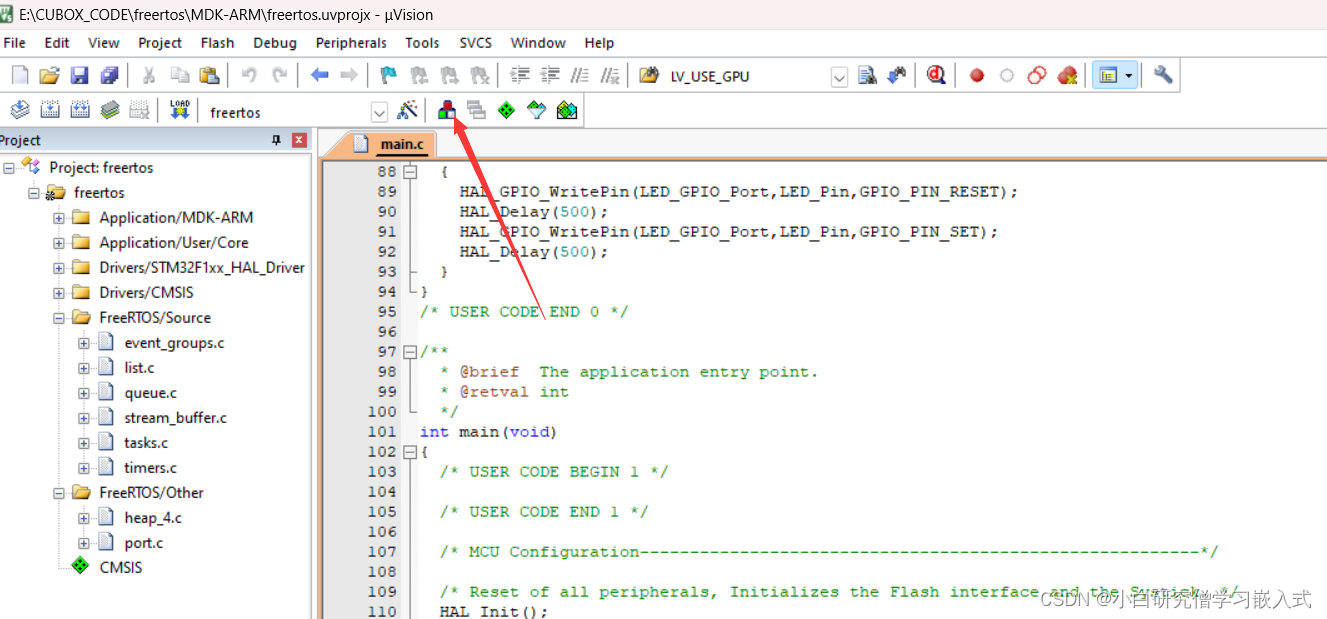

 做完这些工作后用keil打开工程，点击管理

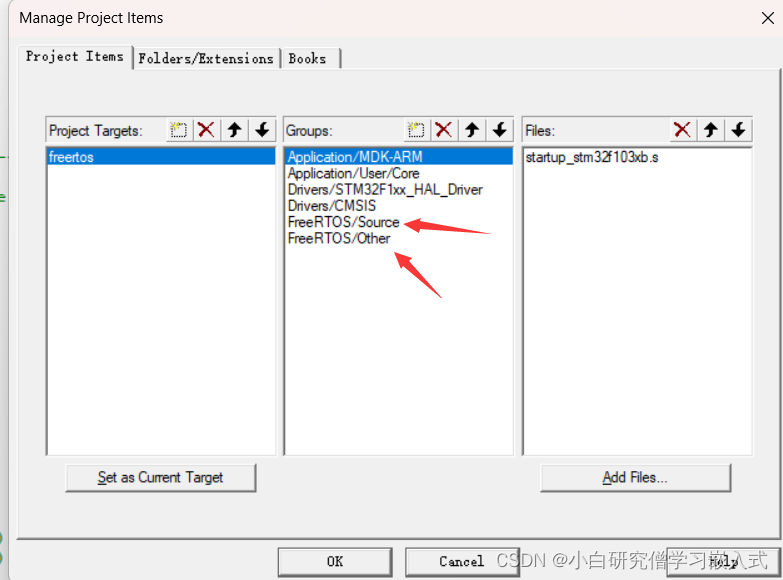

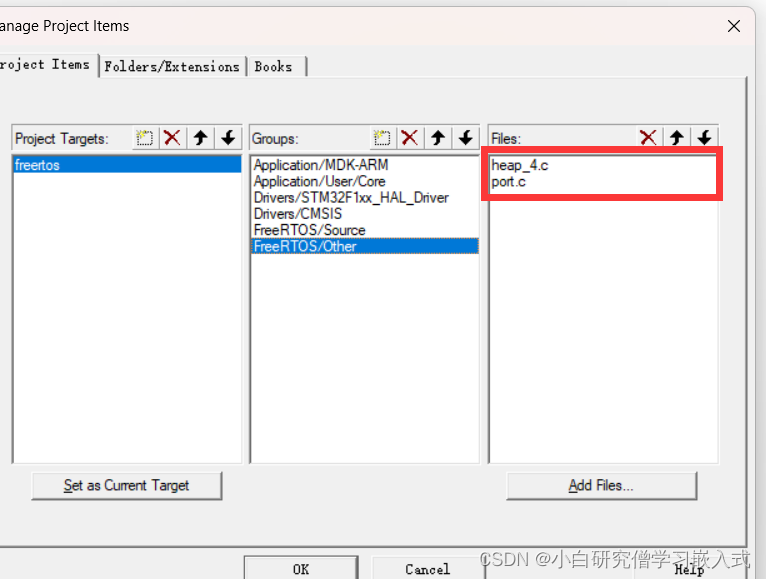

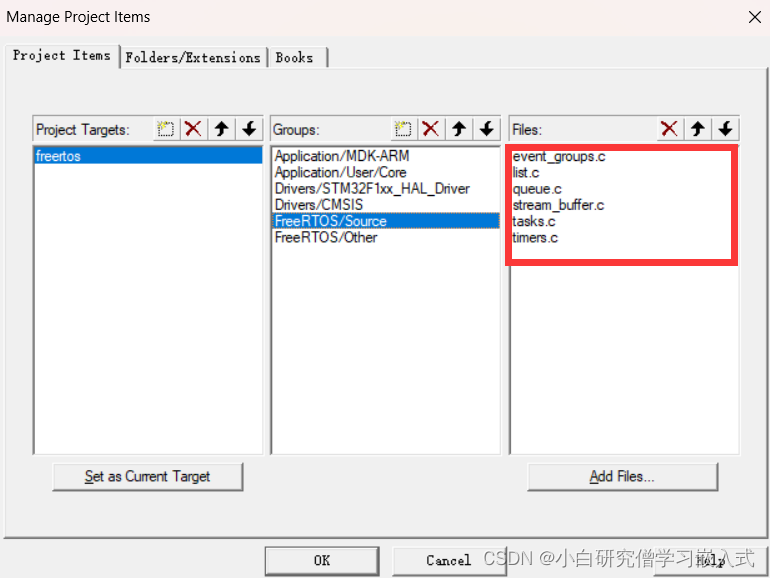

新建两个，名字如下，按照图片依次往里头添加对应文件。



 heap_4.c 我这里在E:\CUBOX_CODE\freertos\FreeRTOS\portable\MemMang

port.c 在E:\CUBOX_CODE\freertos\FreeRTOS\portable\RVDS\ARM_CM3

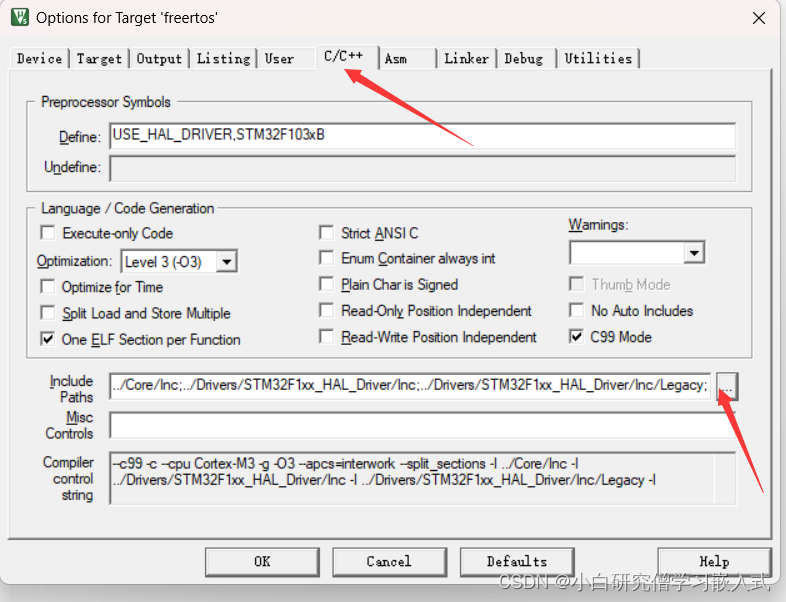

接着需要添加头文件路径

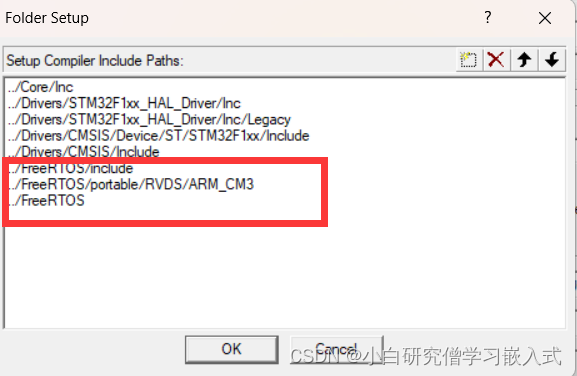

 将着三个头文件路径添加，到此移植基本就完成了，可以编译工程并且通过。

 前面我们写了PB1和PB2来模拟两个LED灯，我们希望让两个灯同时实现闪烁，通过延时函数方式实现，一个灯500ms闪烁，另外一个1s一次闪烁。我们知道在裸机开发时候这个用延时实现是冲突的，在FREERTOS系统中我们可以创建两个任务，互不干扰。实现任务之间是1ms一次的切换。

 代码我附在下面，创建task1和task2，为两个任务申请内容启动任务。

#include "main.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "FreeRTOS.h"
#include "task.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
#define LED1_GPIO_Port GPIOB
#define LED1_Pin GPIO_PIN_1
#define LED2_GPIO_Port GPIOB
#define LED2_Pin GPIO_PIN_2


/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
void vTask1(void *pvParameters)
{
	for(;;)
	{
		HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_RESET);
		HAL_Delay(1000);
		HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_SET);
		HAL_Delay(1000);
	}
}

void vTask2(void *pvParameters)
{
	for(;;)
	{
		HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,GPIO_PIN_RESET);
		HAL_Delay(500);
		HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,GPIO_PIN_SET);
		HAL_Delay(500);
	}
}


/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */
	xTaskCreate(vTask1,"LED1",128,NULL,1,NULL);
	xTaskCreate(vTask2,"LED2",128,NULL,1,NULL);
	vTaskStartScheduler();
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

接着设置debug，使用仿真来查看现象。

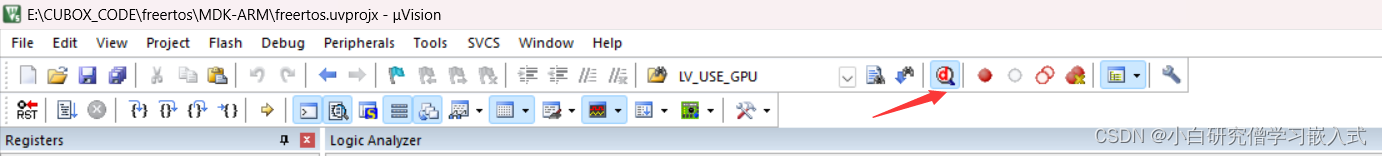

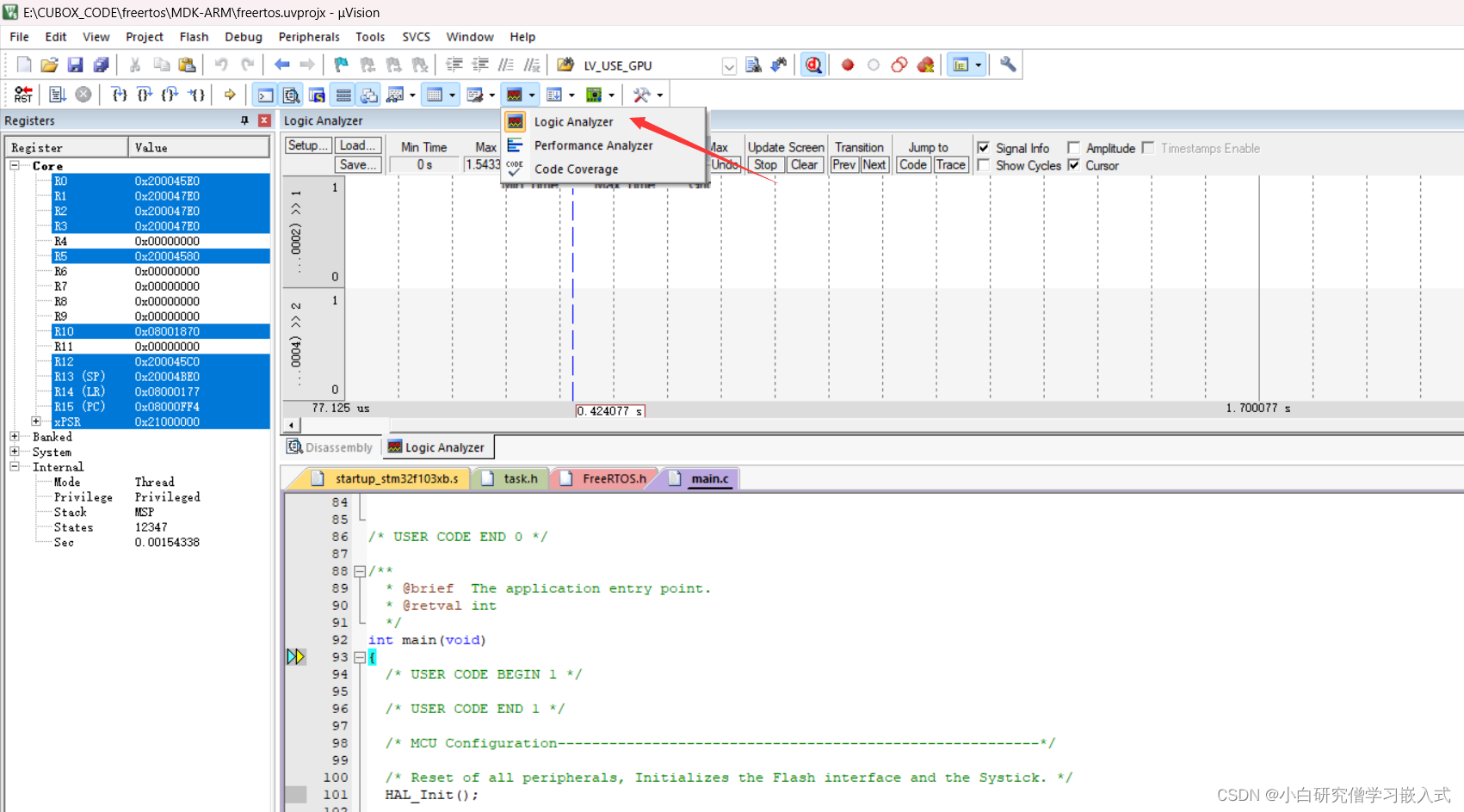

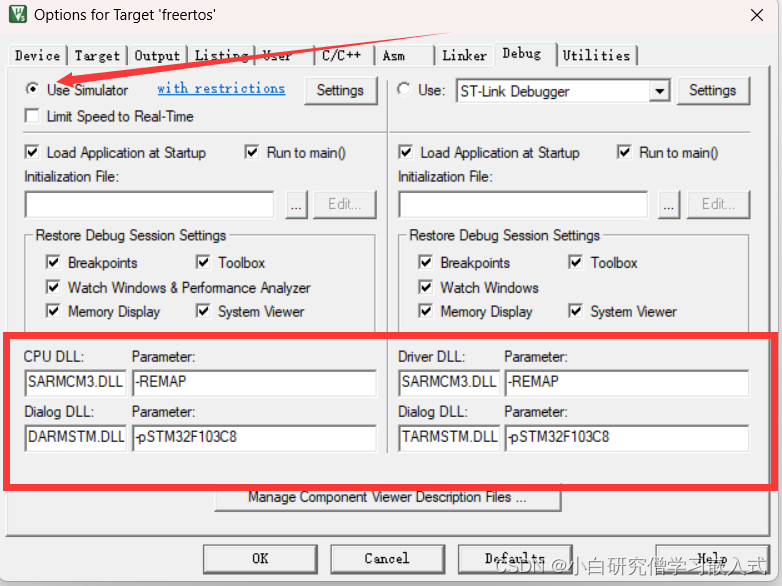

首先设置使用simulator，然后CPU和Driver设置如上图。完成后打开仿真，

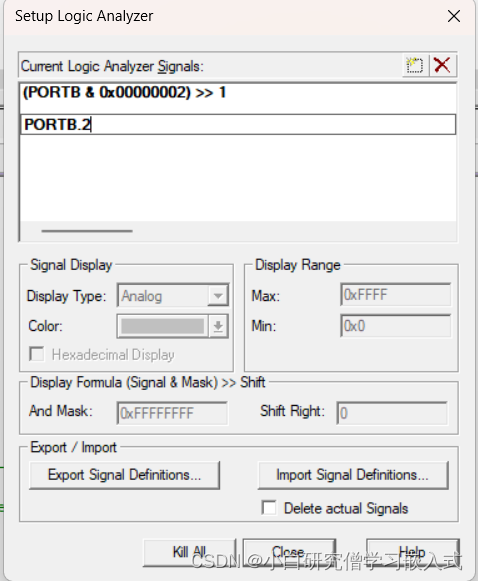

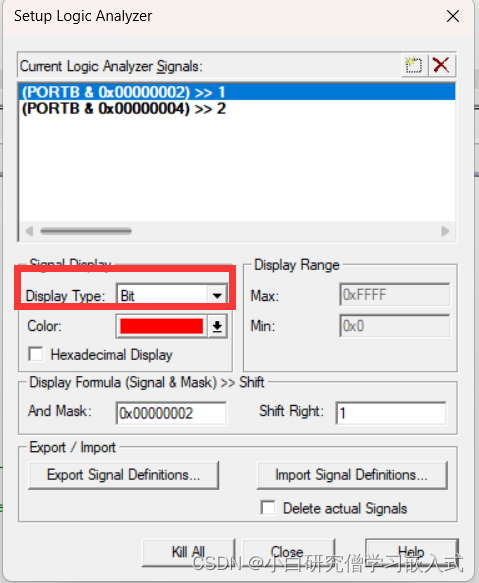

依次添加PB1和PB2,注意type使用bit形式，如图中标注。

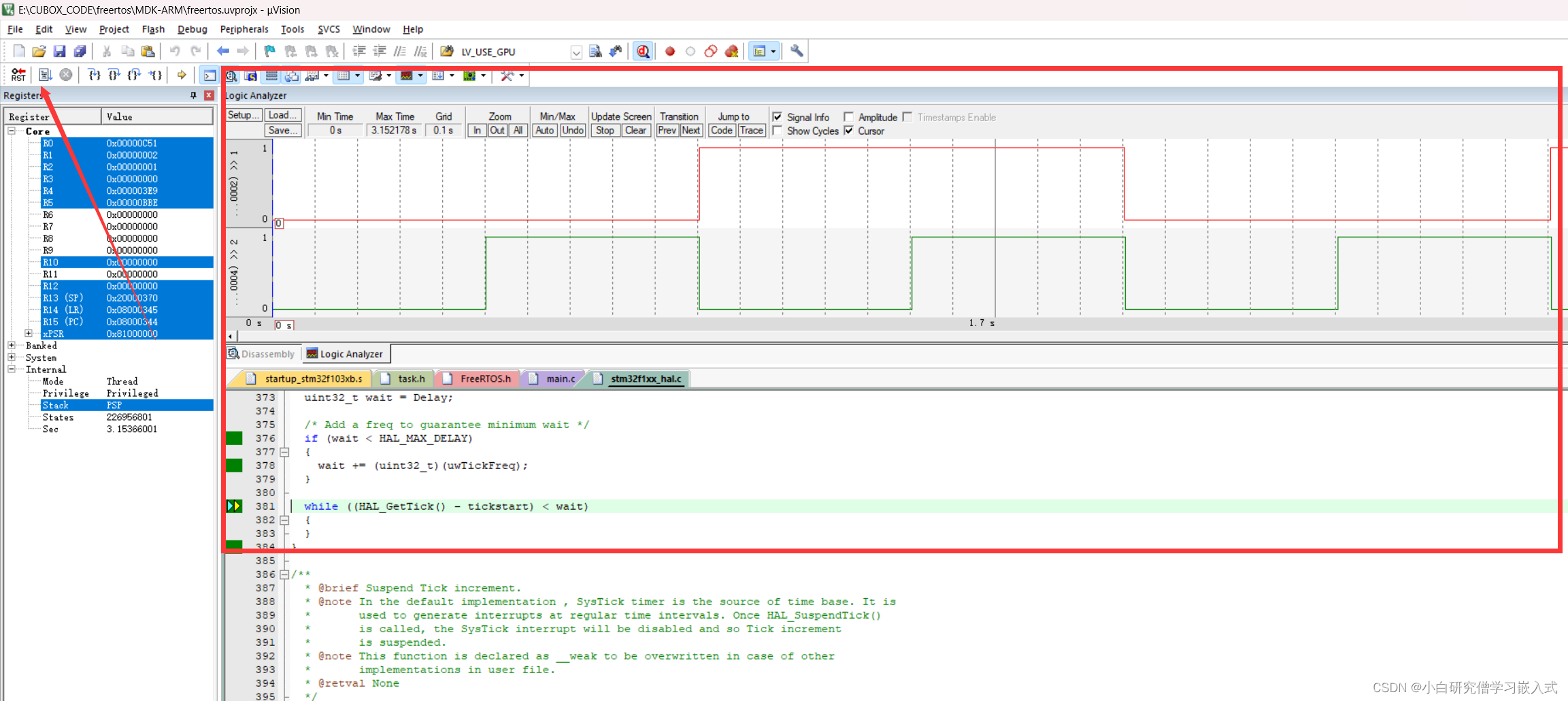

 点击运行就可以看见现象了，一个为1s周期，一个为500ms周期。



 移植到此就结束了。
