ArcGIS学习04：数据可视化

数据可视化

---

---

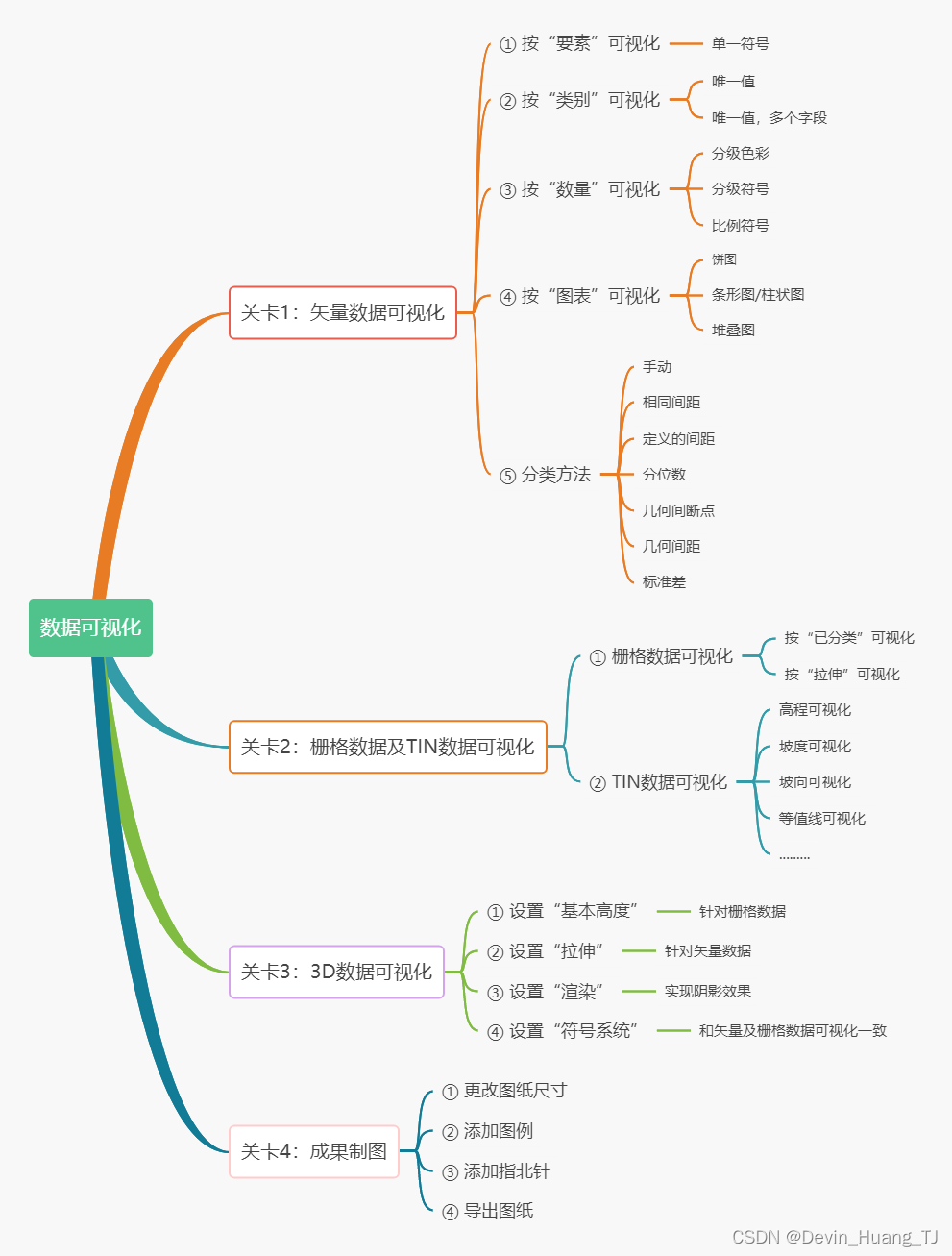

前言

本文基于立方数据院学习平台的学习，介绍ArcGIS中的数据可视化。在ArcGIS中，所有的可视化选项设置都是在“图层属性”对话框里面的“符号系统”中实现的。

---

一、矢量数据可视化

对于矢量数据的可视化，主要有四种可视化方式：

• 按“要素”可视化
• 按“类别”可视化
• 按“数量”可视化
• 按“图表”可视化

1.1 按“要素”可视化

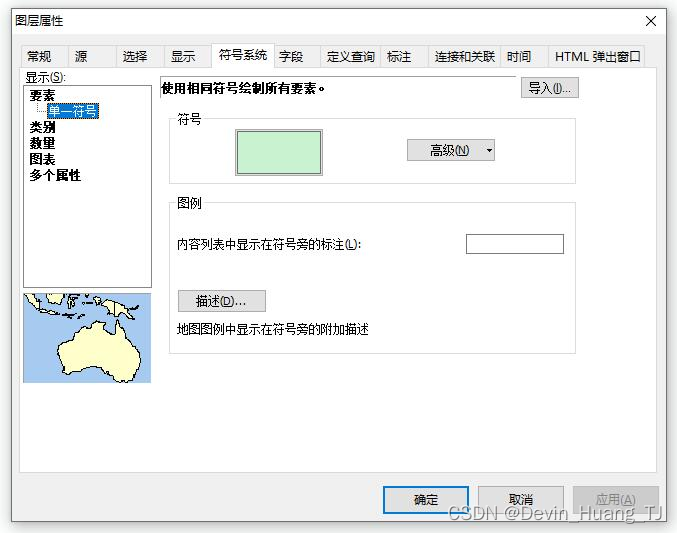

导入shp文件后在图层区双击打开图层属性窗口，进行颜色、宽度等设置。

1.2 按“类别”可视化

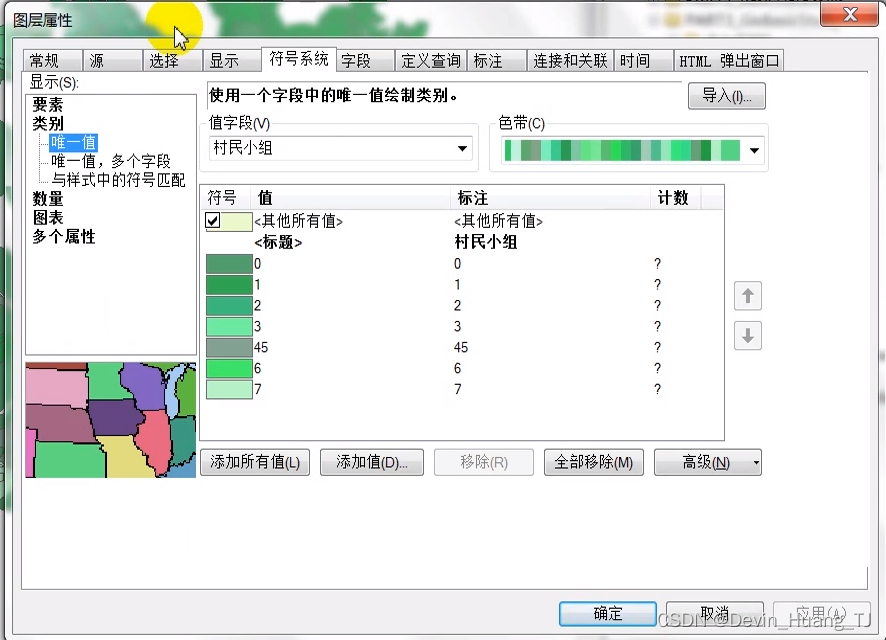

以唯一值分类，只是按照字符的分类进行可视化，不涉及数字的大小因素。

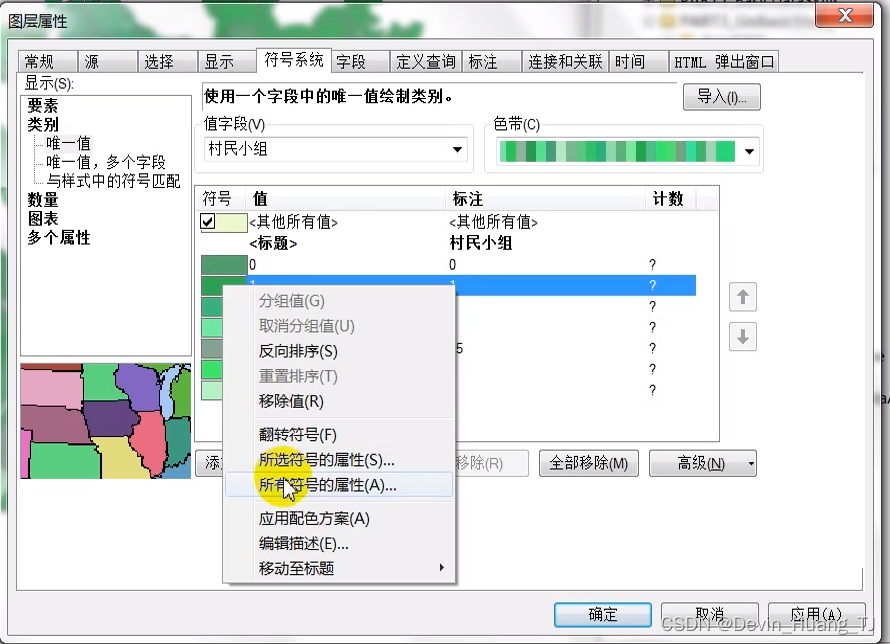

批量修改所有符号的属性：

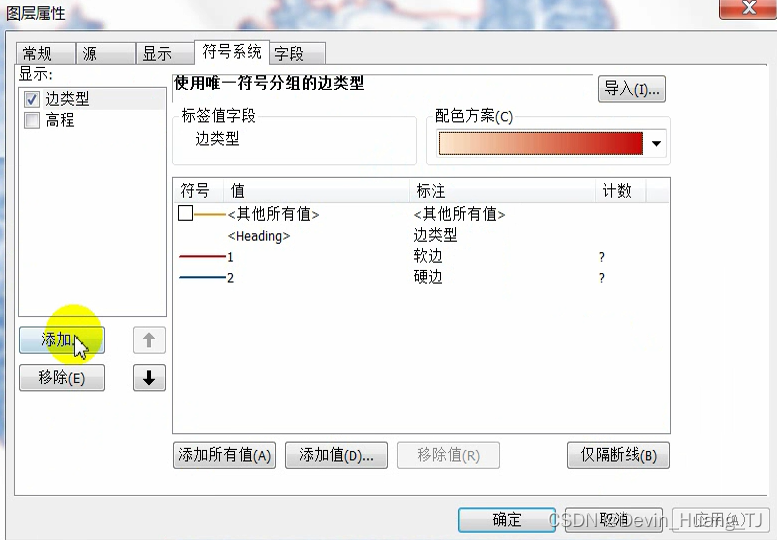

唯一值多个字段：按照多个字段定义唯一值，字段越多，唯一值越详细。

1.3 按“数量”可视化

以数量进行分类，字段必须有数学意义。（只能识别数字，非字符串）

• 分级色彩（调颜色）
• 分级符号（填颜色+样式）
• 比例符号（使用符号大小精确表示数量值）
• 点密度（使用点密度表示数量，点的位置无实际意义）

分类方法：

• 相等间隔：将属性值的范围划分为大小相等的子范围。只用设置类别数量。
• 分位数：每个类都含有相等数量的要素。分位数分类非常适用于呈线性分布的数据。分位数为每个类分配数量相等的数据值。不存在空类，也不存在值过多或过少的类。只用设置类别数量，自动计算中断值。
• 自然间断点分级法：基于数据中固有的自然分组，将对分类间隔加以识别，可对相似值进行最恰当的分组，并可使各类之间的差异最大化。要素将被划分为多个类，对于这些类，会在数据值的差异相对较大的位置处设置其边界。只用设置类别数量，自动计算中断值。
• 几何间隔：用于根据具有几何系统的组距创建分类间隔。分类器中的几何系数可以更改一次（可更改为其倒数），以便优化类范围。该算法创建几何间隔的原理是，使每个类的元素数的平方和最小。这可确保每个类范围与每个类所拥有的值的数量大致相同，且间隔之间的变化非常一致。只用设置类别数量，自动计算中断值。
• 标准差：用于显示要素属性值与平均值之间的差异。ArcMap可计算平均值和之间的差异。ArcMap可计算平均值和标准差。将使用与标准差成比例的等值范围创建分类间隔 - 间隔通常为1倍、1/2倍、1/3倍或1/4倍的标准差，并使用平均值以及由平均值得出的标准差。使用两种颜色的色带有助于突出显示位于平均值以上的值（显示为蓝色）以及位于平均值以下的值（显示为红色）。只用设置类别数量，自动计算中断值。

1.4 按“图表”可视化

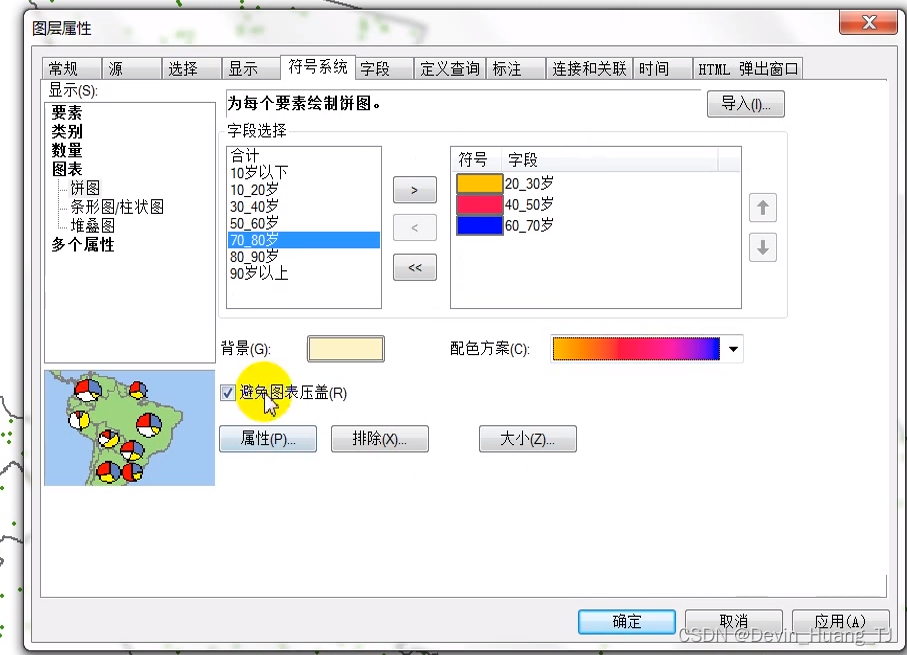

为每个要素绘制图表，调整图表样式在下方窗口内选择属性进行设置。

二、栅格数据和TIN数据的可视化

2.1 栅格数据

2.1.1 已分类

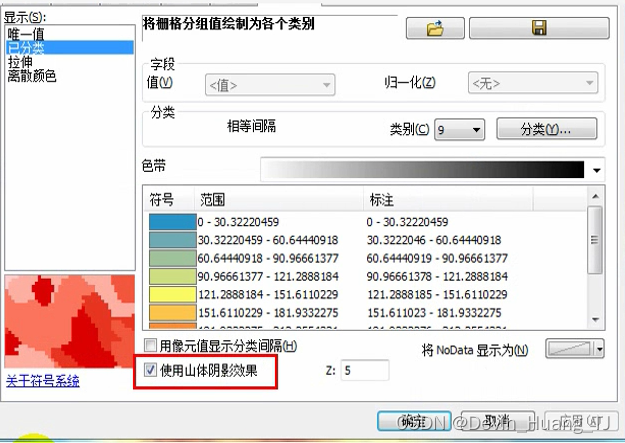

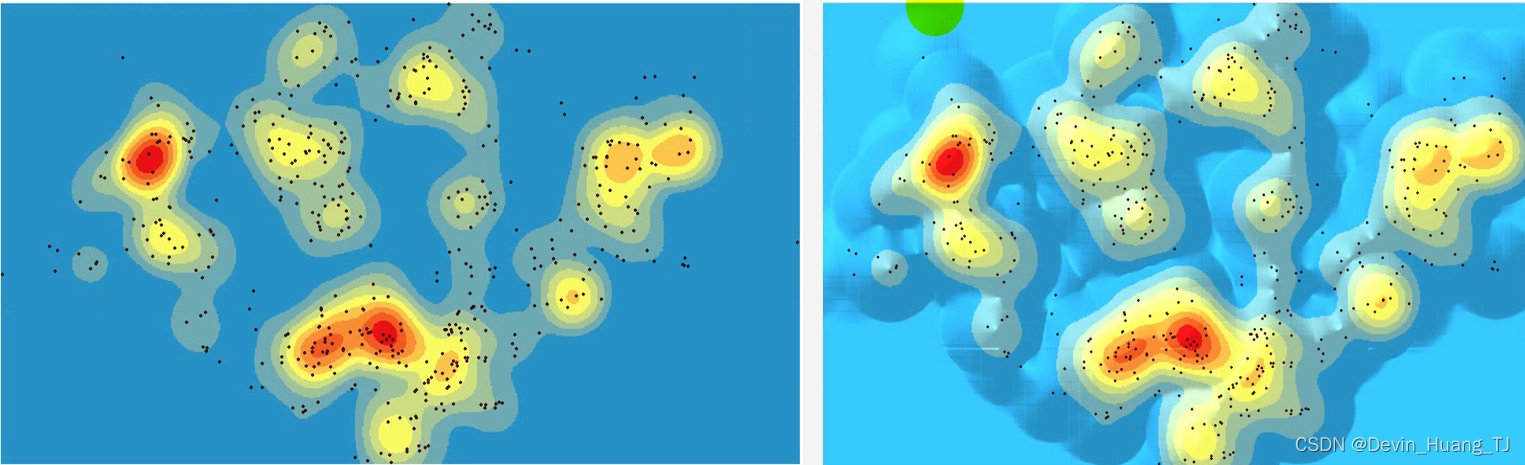

分类方式与矢量数据相同。可使用“山体阴影效果”。

2.1.2 拉伸

从最低值到最高值线性可视化。

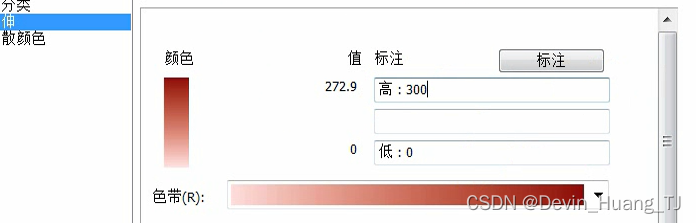

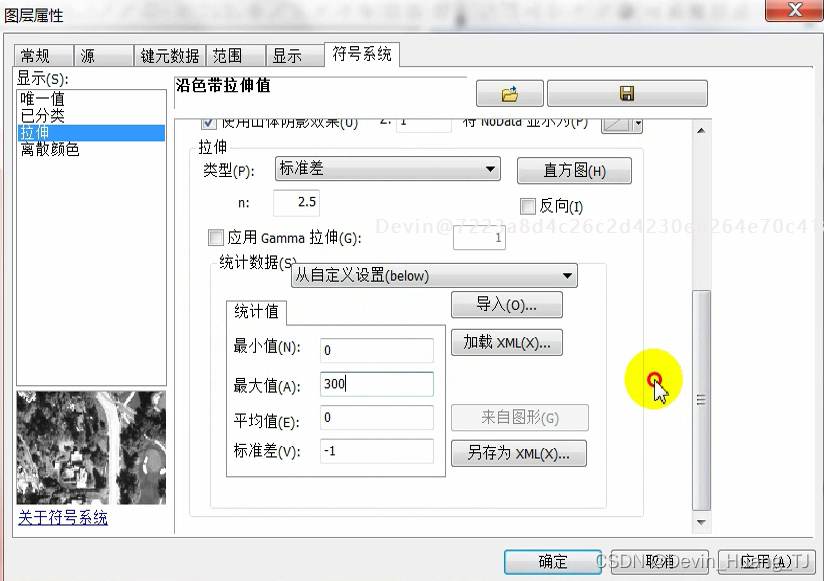

修改图层区标注，即在统计数据改为“从自定义设置”，修改统计值，并在“标注”区修改相应值。

2.2 TIN数据

TIN模型包括所有的地形数据，添加格式即使其显示。
符号系统中添加格式，双击所选格式即可添加。

三、3D数据可视化

ArcScene中的3D数据可视化，主要包括三个重要的设置，分别为基本高度（针对栅格数据）、拉伸（针对矢量数据）、渲染。

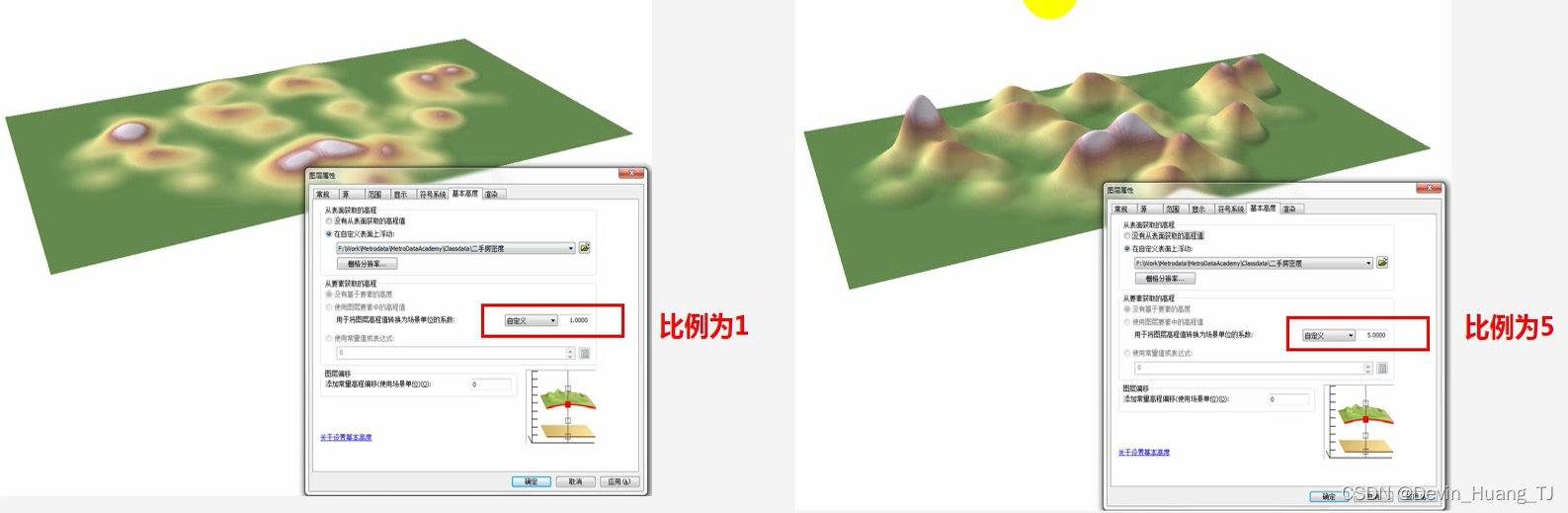

3.1 基本高度

主要设置比例。

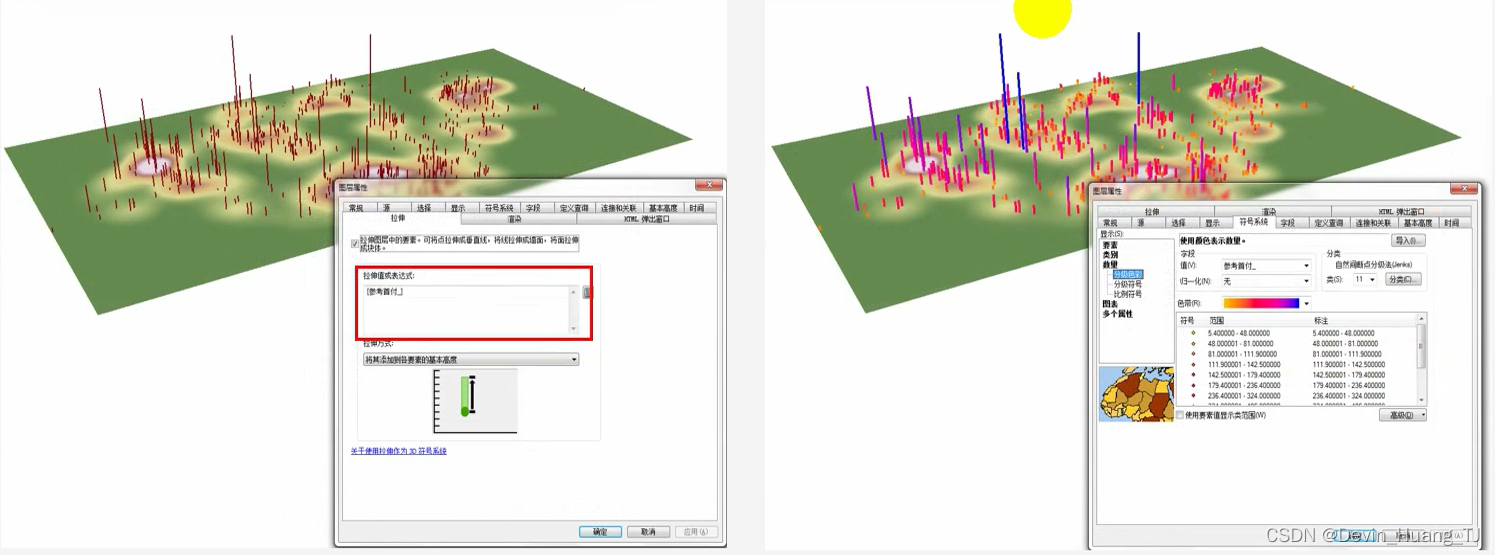

3.2 拉伸

注意设置表达式，拉伸完可以同时设置符号系统。

拉伸中也可设置基本高度，在表面浮动。

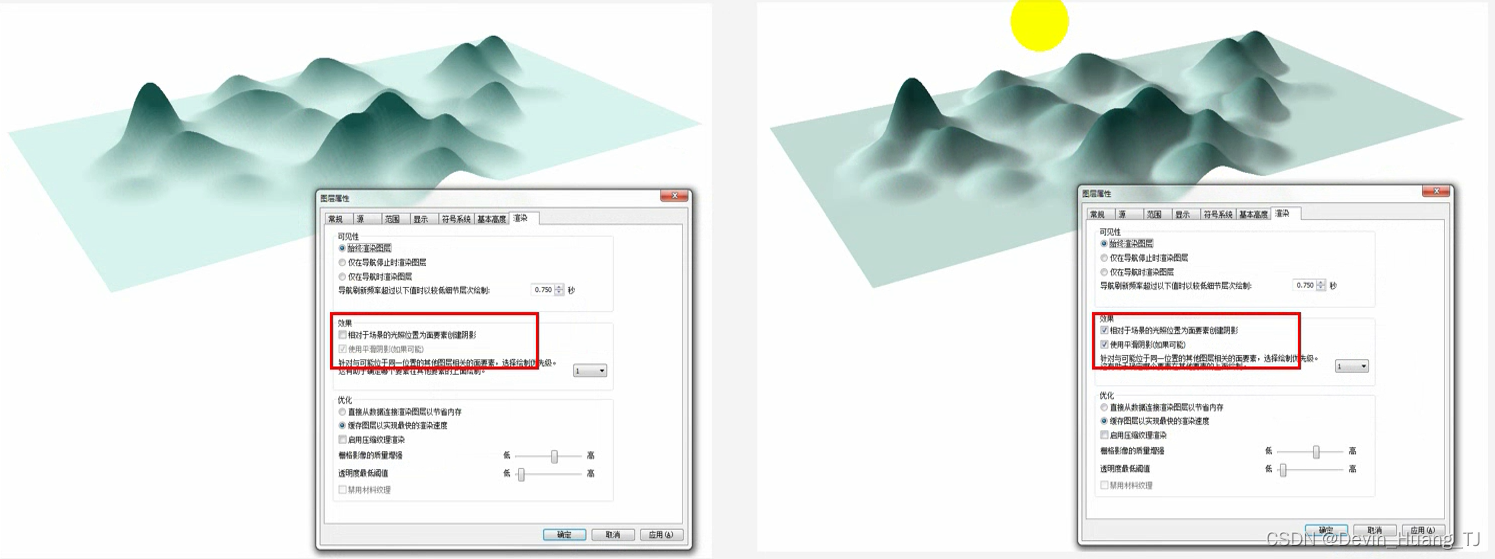

3.3 渲染

阴影效果。

四、成果制图及可视化表达

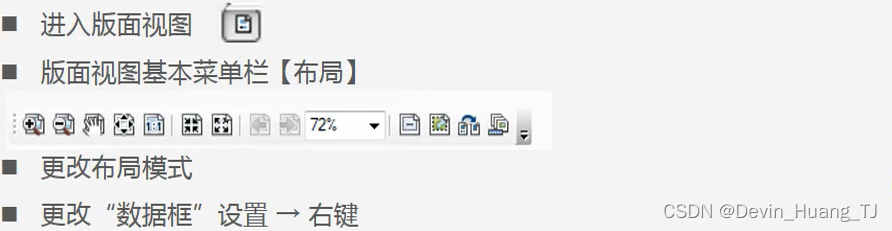

4.1 设置地图尺寸

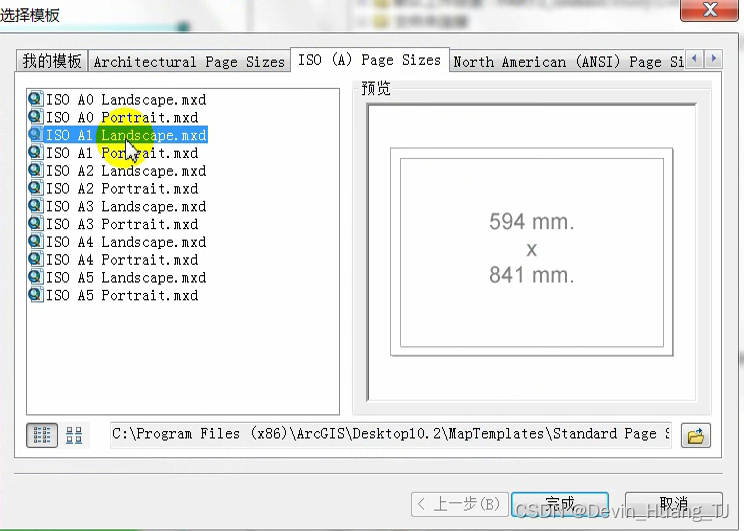

更改图框模板：

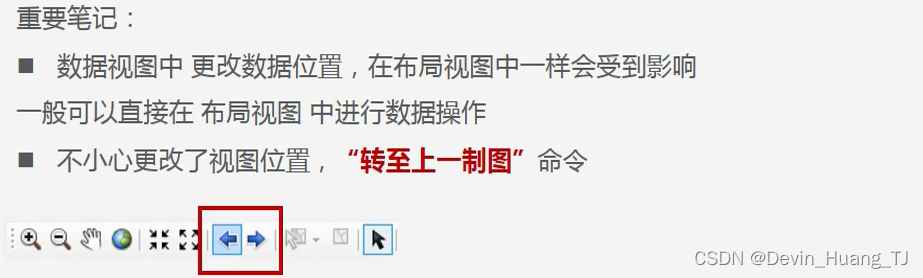

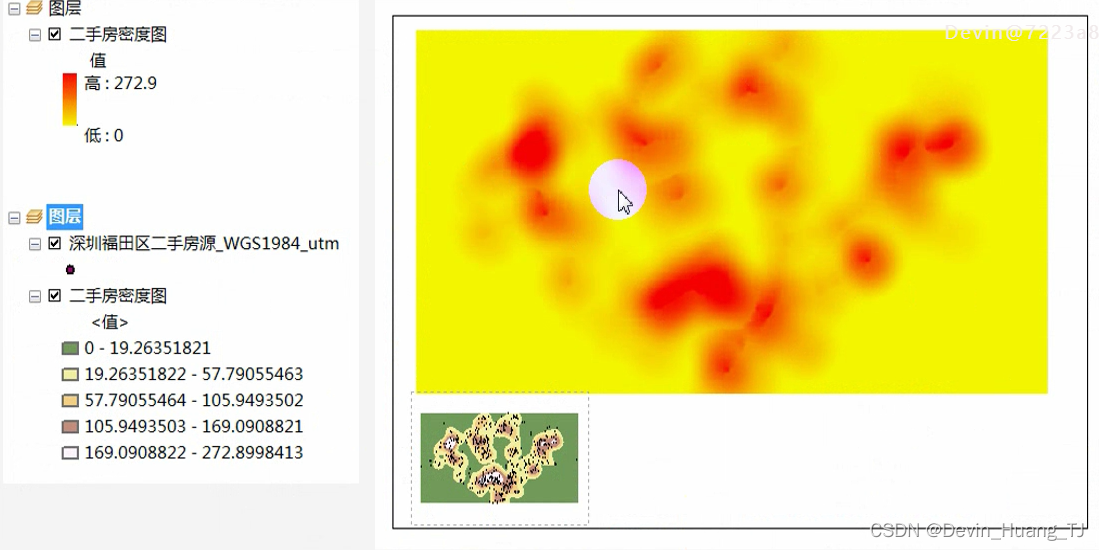

若需要在一张画布上显示多张图，可将其中一个图层复制占位，再进行更改，每个图层相互独立。

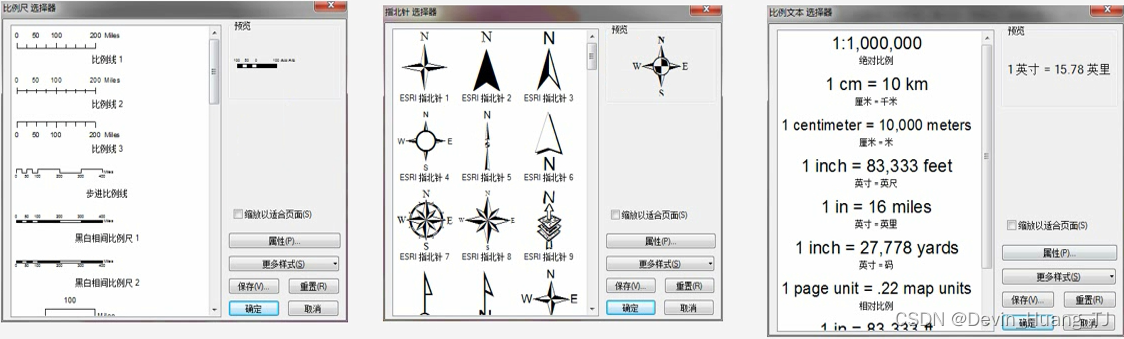

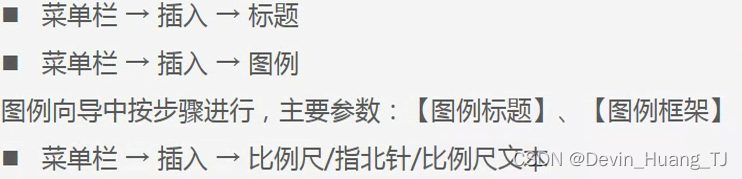

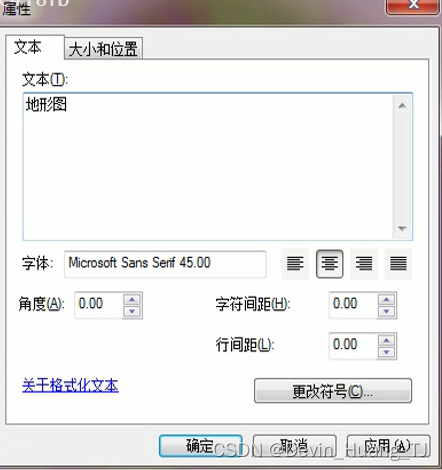

4.2 地图修饰

---

总结
