瓦片集(Tileset)文件和瓦片集格式文件都用.json扩展和application/json MIME类型。
瓦片内容（Tile.content）文件主要为：批处理3D模型（b3dm）、3D模型实例（i3dm）、点云（pnts）、合成图像（cmpt）等。

瓦片（Tiles）
瓦片由用于确定瓦片是否被渲染的元数据、对渲染内容的引用体以及子瓦片的数组共同组成。

内容（content）
Tile.content包含了瓦片的boundingVolume、uri、extensions、extras等四个属性，主要是对瓦片渲染、二进制内容及其它引用JOSN文件的定义。

一个3D Tiles项目需要一个JSON文件定义瓦片集作为入口。瓦片集有四个顶层属性：asset, properties, geometricError和root。

root 定义根瓦片。

单个瓦片是一个二进制的块，里面包含了一个要素表和一个批处理表。

有这三个概念，瓦片，瓦片集，瓦片内容；

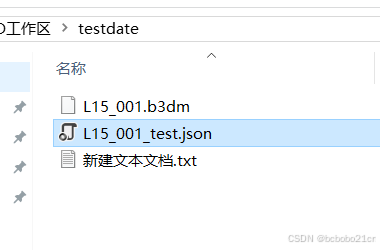

一个示例的文件如下，包括2个文件，一个.json和一个.b3dm；

{
    "asset": {
        "version": "1.0"
    },
    "geometricError": 5000,
    "root": {
        "boundingVolume": {
            "sphere": [
                 -2307045.3800931592,
	         5418545.9114386877,
	         2440775.2135206605,
                 79.21456
            ]
        },
        "refine": "replace",
        "geometricError": 0,
        "content": {
            "url": "L15_001.b3dm"
        }
    }
}

节点里面有content；应该没有名为tile的节点；
