基于图和体分解的异型零件加工特征识别方法【浅读】

基于图和体分解的异型零件加工特征识别方法

2023 工 程 设 计 学 报

摘要:

针对异型零件具有众多复杂的相交特征，加工特征难以自动识别，进而影响其高效、高质量自动编程设计的问题，提出了一种基于图和体分解的加工特征识别方法。首先，以STEP中性文件作为输入，获取异型零件的几何、拓扑信息，以构造其毛坯特征和体积特征；同时，采用布尔减运算得到异型零件的加工体积特征，并将其分解为只含凸边关系的单一特征。然后，设计了一种基于特征面关系的几何特征矩阵 （geometric feature matrix, GFM）和拓扑特征矩阵（topological feature matrix, TFM）构建方法，其中GFM侧重描述零件模型中面与面之间的位置关系，TFM 侧重描述零件模型中面与面之间相邻的凹凸性，该方法较好地解决了传统属性邻接矩阵 （attribute
adjacency matrix, AAM）易出现无法准确表达零件加工特征的问题。最后，将异型零件的GFM和TFM与加工特征库进行匹配，以实现其加工特征的识别。在Visual Studio 2019平台中开发基于图和体分解的异型零件加工特征识别系统并开展验证实验。结果表明，所提出的方法能准确识别异型零件的所有加工特征，这可为异型零件加工工艺的自动编制和智能制造提供理论依据。

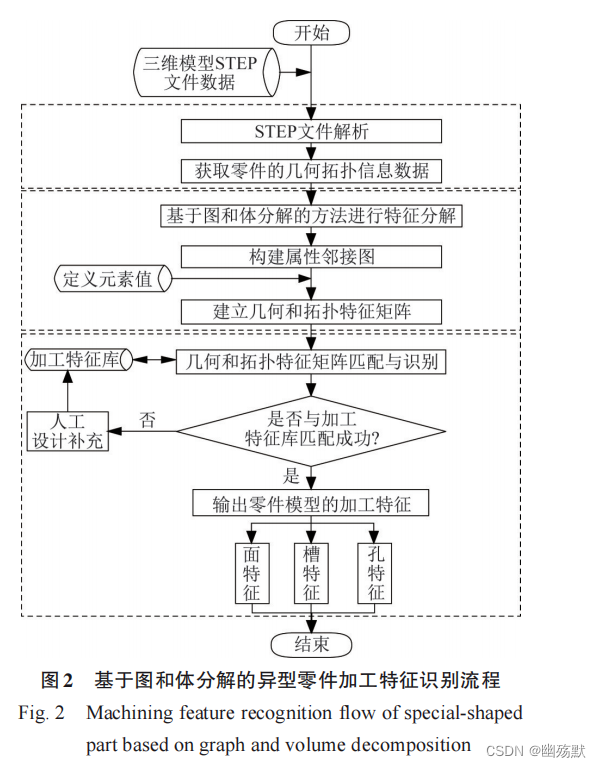

框架
