需要在工程文件上右键，选择configure，然后选择bitStream，设置系统的配置时钟为25M；
在这里插入图片描述

然后打开GoWin Programmer；

配置：Device根据所使用的芯片进行选择，这里我的是GW2A-18C；

Operation：双击更改；

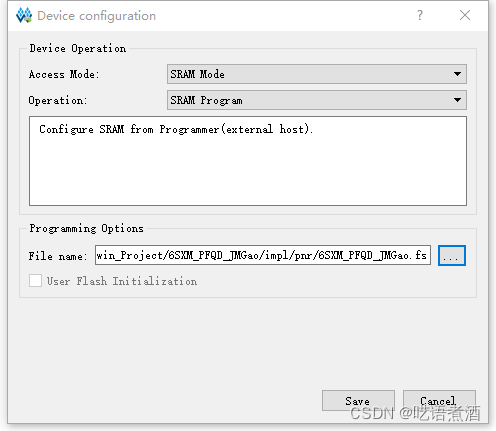

如果是在线运行，就选择SRAM Mode；文件选择.fs；

在这里插入图片描述

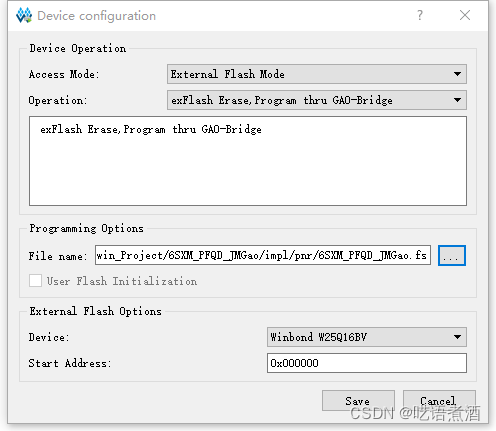

如果是烧写Flash，就选择：External Flash Mode ;

Operation:选择exFlash Erase, Program thru GA0-Bridge;

文件选择生成的.fs文件；

在这里插入图片描述

需要注意的是，在烧写Flash模式时，需要选择Device：也就是Flash的型号；

这里使用的是华邦的Winbond W25Q16BV，因此选择此芯片；

Start Address：默认不用更改；

然后点击保存；

然后回烧写界面，点击Program/Configure进行烧写程序，等待完成即可；
