国产FPGA GOWIN软件使用简易教程

已于 2023-10-29 10:40:32 修改
阅读量1.2k 收藏 12
点赞数 1
文章标签： fpga开发
于 2023-10-16 10:30:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_60910676/article/details/133853062
版权
本文是一篇关于国产FPGA GOWIN软件的使用教程，涵盖了基础设置、设计流程、综合与布局布线等关键步骤，旨在帮助初学者快速上手FPGA开发。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

国产FPGA是最近几年起来的产品，具有性价比高特点。高云FPGA，很多用户都用在LED，电机控制，PLC设备上。

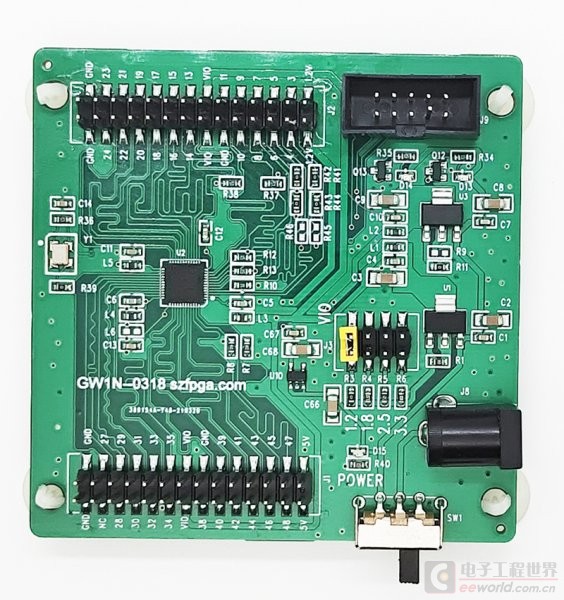

开发板采用GW1N-LV1QN48C6/I5 FPGA器件。具有低功耗，瞬时启动，高安全性，低成本，方便扩展等特点。本开发板价格便宜，板子扩张性容易，帮助用户比较快递进入国产FPGA学习。

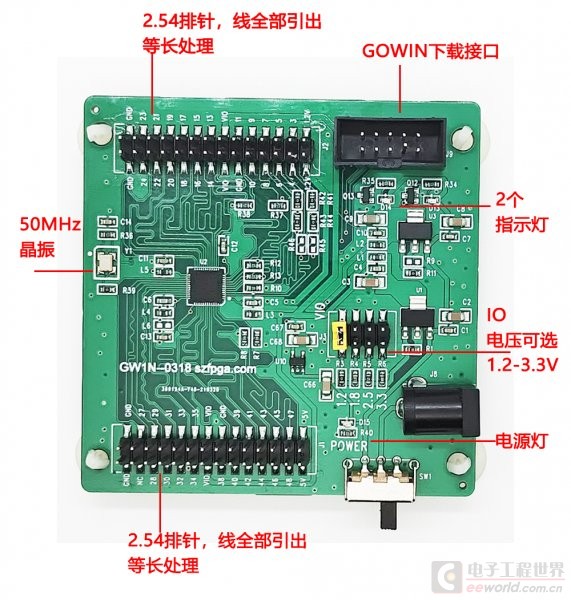

开发板集成多个GPIO接口和多个LVDS接口，电压可以从3.3，2.5，1.8，1.2V选择。用户可以选择不同电压适配不同的IO口。其中每个VCCIO也是独立供电，可以很简单改装成其他的不同bank不同电压要求。

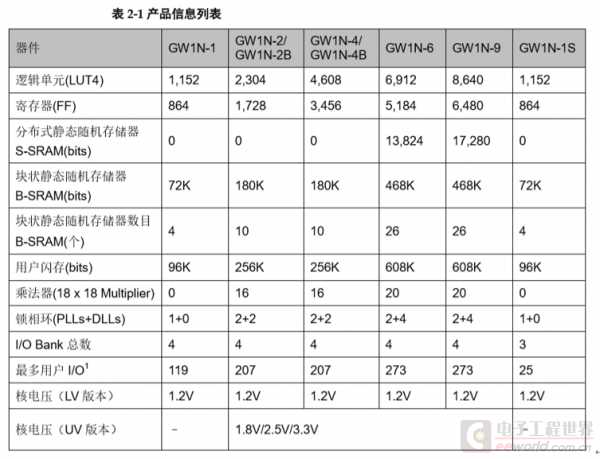

芯片资源GW1N-1的资源有1K的LUT4，并且还有4个18K SRAM快，一个PLL锁相环。

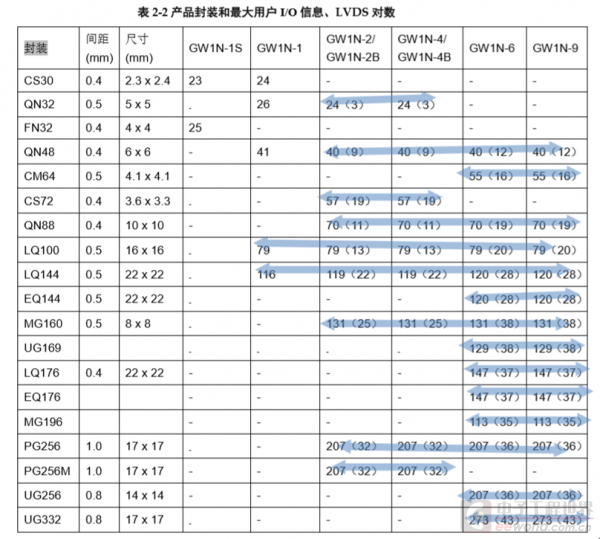

封装有最小的CS30的封装，也有QN32,QN48，LQ100,LQ144这类封装。灰色线代表是兼容封装。其实芯片同等封装都是类似的电源和地，IO管脚有差别。

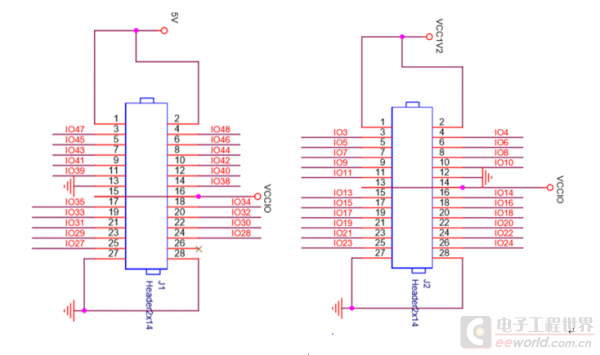

板子上两排引脚名称都已经标记了锁定管脚的名称。用户很容易使用该平台

2. 高云FPGA软件使用教程

         高云设计软件在 http://cdn.gowinsemi.com.cn/Gowin_V1.9.1.01Beta_win.rar 直接复制就可以下载，关于license 可以在官网申请就可以，但是必须要
最低0.47元/天 解锁文章
