奥维地图查看正射影像合并或批量分幅、转JPG或PDF

关于正射影像处理的小技巧，包含：影像合并拼接、按图幅号批量分幅、格式转换（JPG或PDF），还有大家问的比较多的，无人机高清影像怎么导入奥维查看。软件用的是Global Mapper。

合并或批量分幅

Global Mapper支持的数据类型很多，几乎包括所有常用的地理信息数据类型，矢量（ESRI Shapefile、AutoCAD DWG/DXF、KML/KMZ等）、栅格（GeoTIFF、Erdas Image、JPEG等）、高程（DEM、DTM、DSM、LIDAR等）等类型的数据，将数据拖进窗口就能打开。

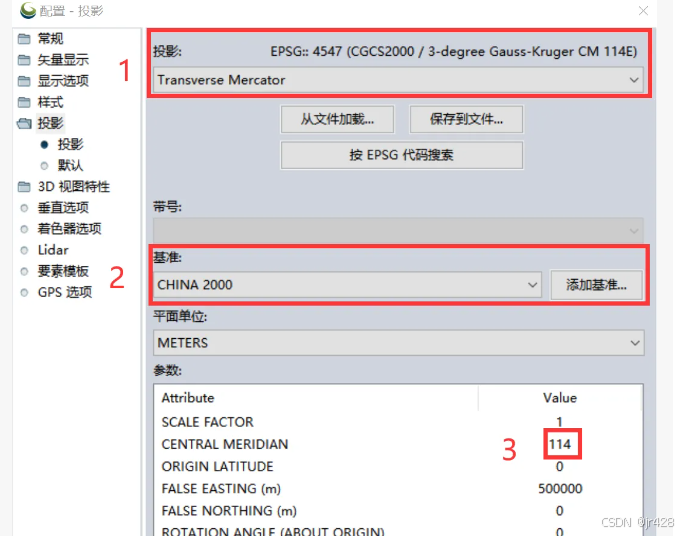

加载数据时，有些格式需要对坐标系进行选择，Global Mapper支持丰富的坐标系，新版本也支持CGCS2000坐标，我们可以用EPSG代码进行搜索设置。以正确的坐标系打开数据至关重要，一般我们只需要设置对这3个参数。
首先是第②个基准，可以理解为对地球椭球体形状的描述，可选WGS84，新版本可以直接选2000。
然后是第①个投影是地球表面的展开方式，有经纬度和3度带、6度带的展开方式，常用的是3度带投影Transverse Mercator，经纬度Geographic (Latitude/Longitude)。
比如，我们选择了3度带投影Transverse Mercator就需要设置③的位置，3度带的中央经线。
了解完上面比较重要的坐标信息，就可以进行影像合并、分幅、格式转换的工作了。

影像合并

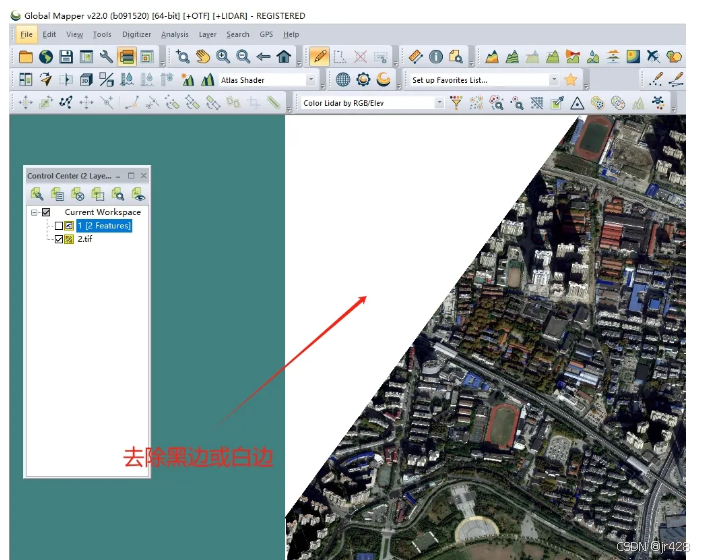

影像合并比较简单，就是将要合并的多块影像数据一同拖入到Global Mapper中，再导出。一定要注意的是，导入不规则的影像合并时一定要进行接边处理，去除黑边或白边。

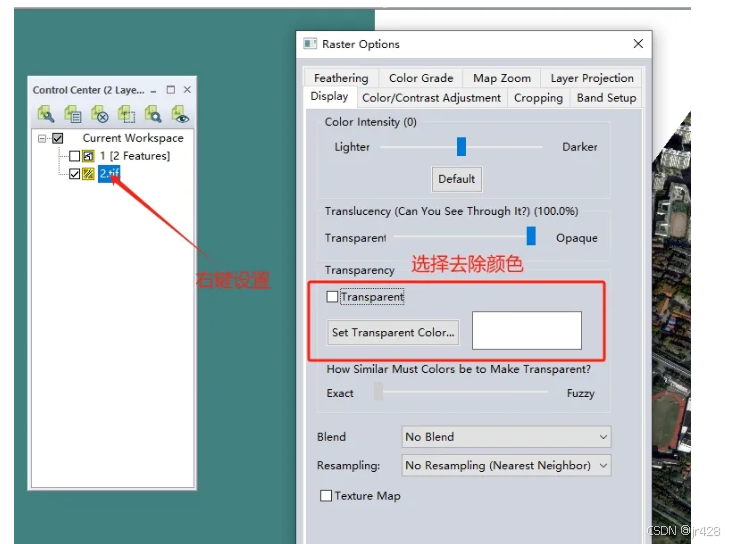

在图层栏，鼠标右键所需去除的影像进行显示设置。

设置完成后直接导出即可。

影像分幅

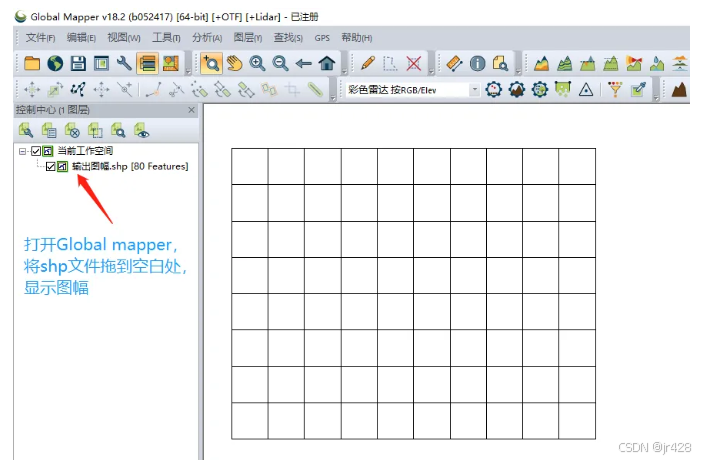

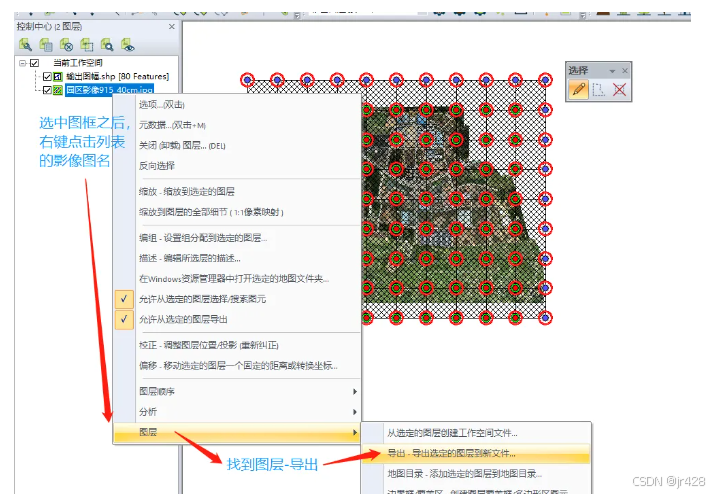

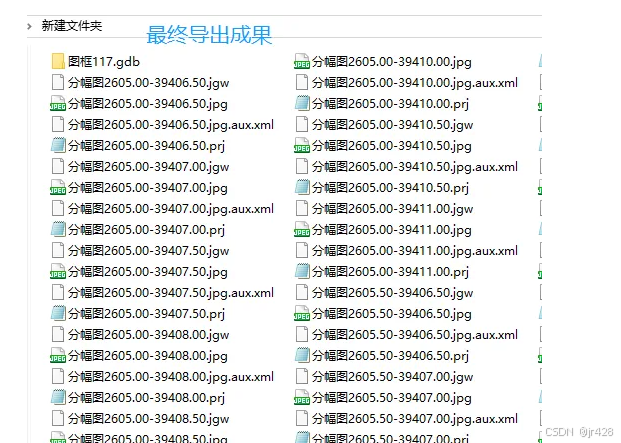

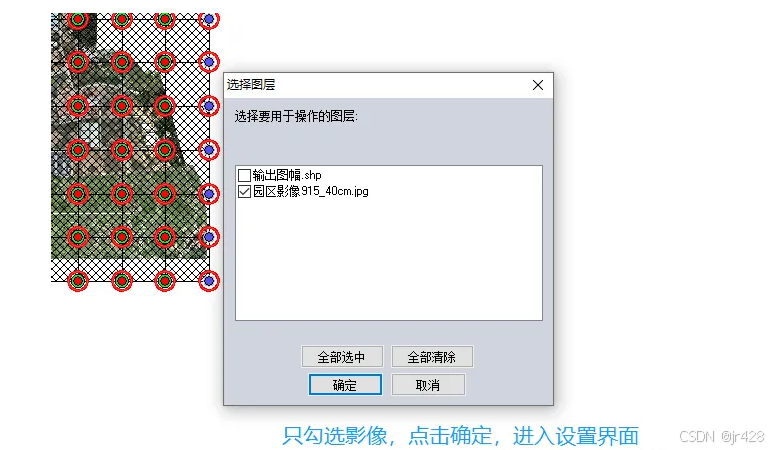

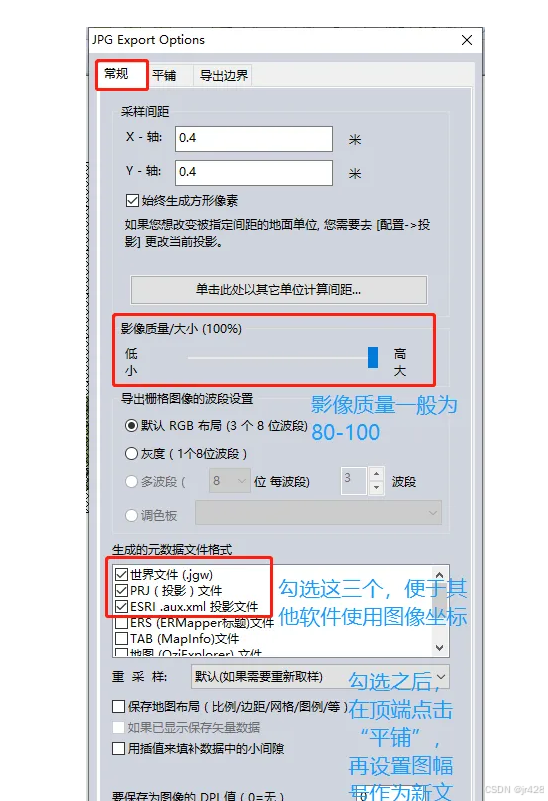

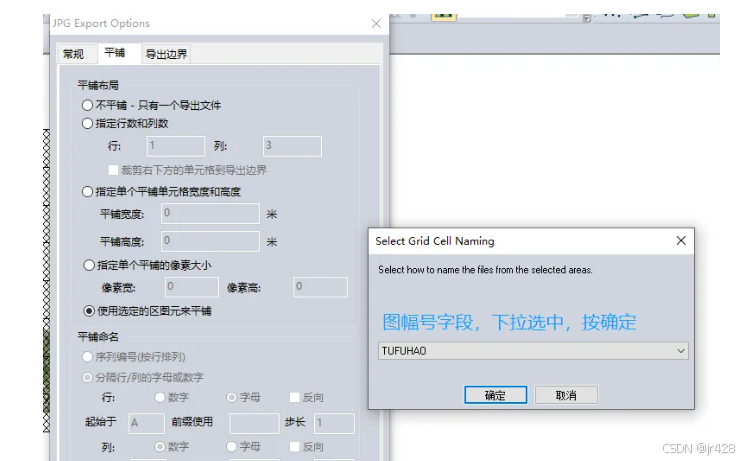

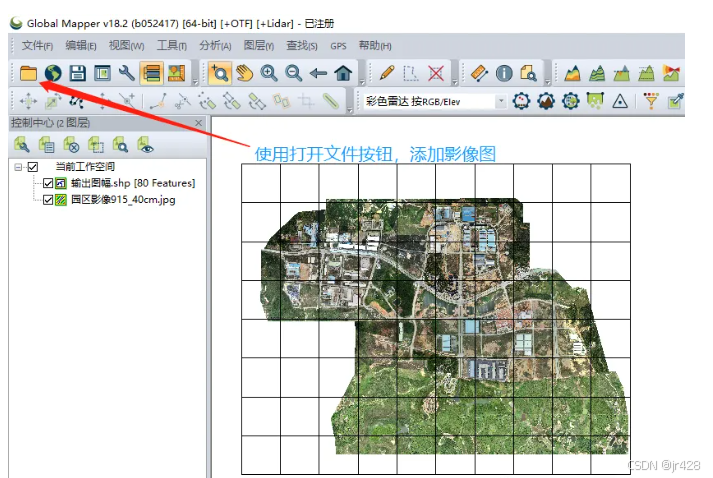

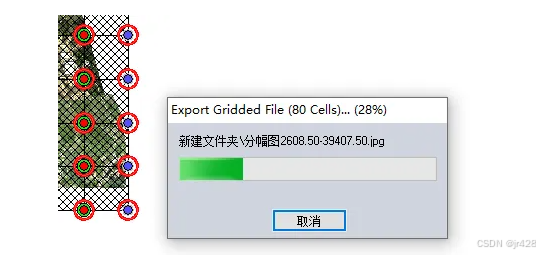

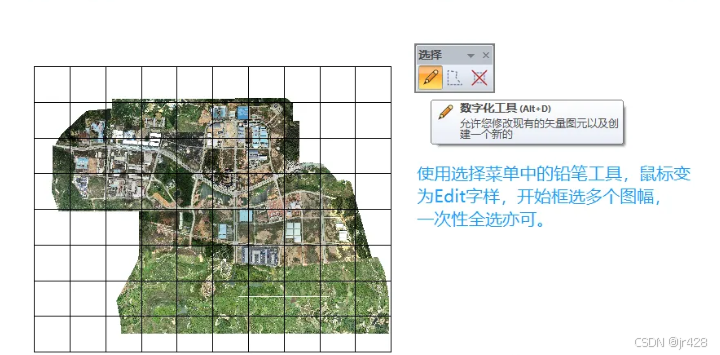

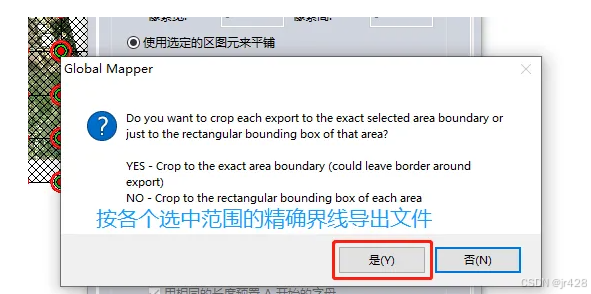

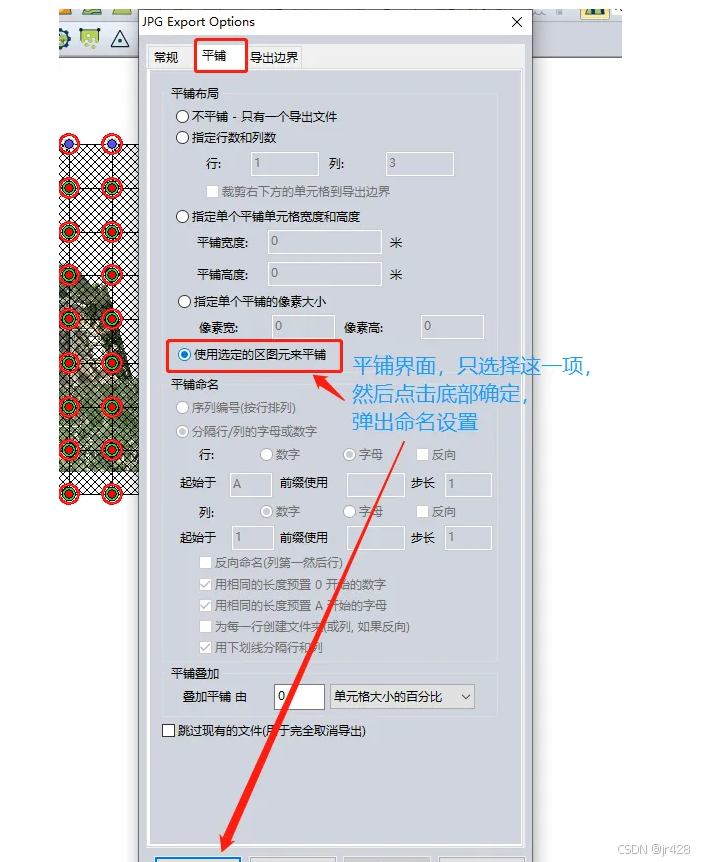

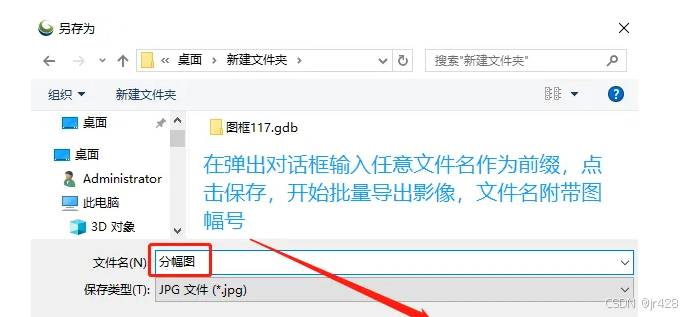

将分幅矢量（.shp）与影像数据一同导入，并将矢量全部选中并按图幅号一同导出。（也可以自己在Global Mapper中生成分幅图框，这里就不讲了。）

影像转JPG或PDF

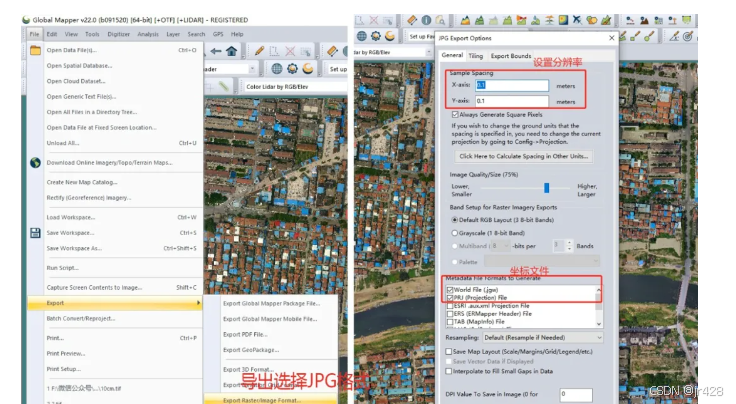

影像拖入后，直接选择JPG或PDF导出。

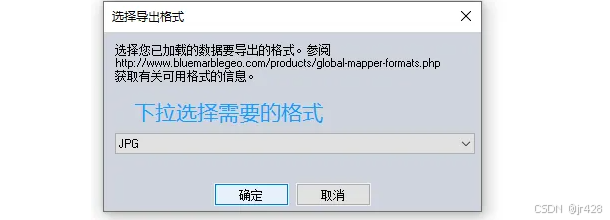

Global Mapper支持格式比较多，导出时选择你所需的格式。

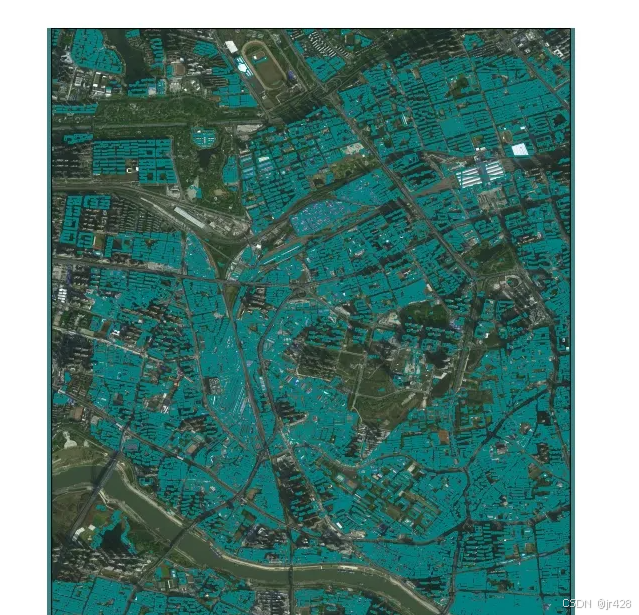

也可以同时拖入矢量数据进行叠加导出。比如，我们将DWG的矢量进行套合，然后直接导出PDF格式。

奥维地图中查看正射影像

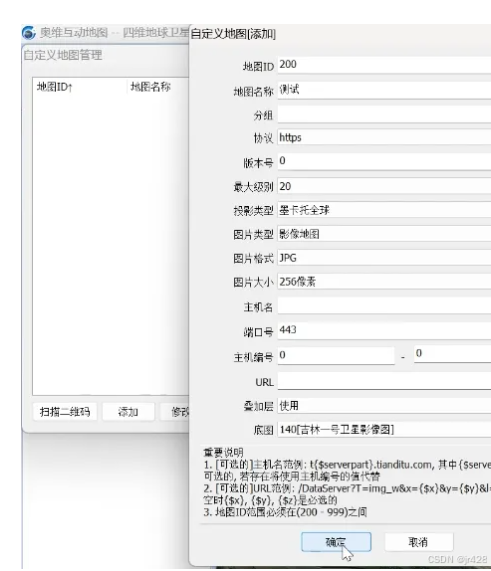

如果想将无人机高清正射影像导入奥维中查看，也很简单。电脑和手机端都可以操作。手机端需要提前把影像数据保存到手机里，下面有简单介绍。打开奥维地图，选择自定义地图→添加：输入地图ID和地图名称，选择最大级别，选择叠加层和对应底图。
添加完成后，点击确定。然后选中刚添加地图进行图片管理。

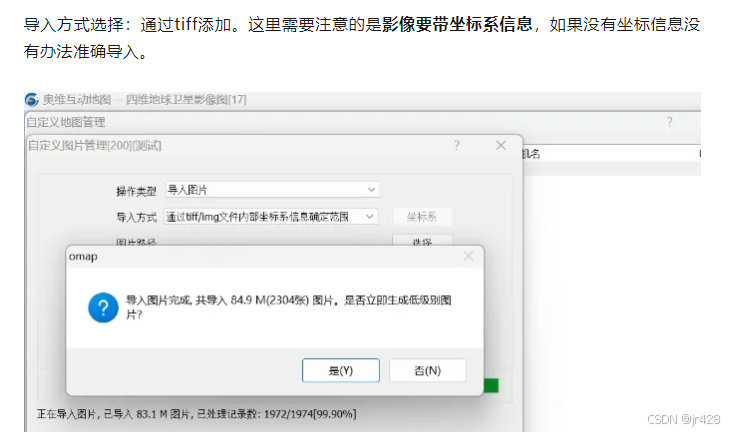

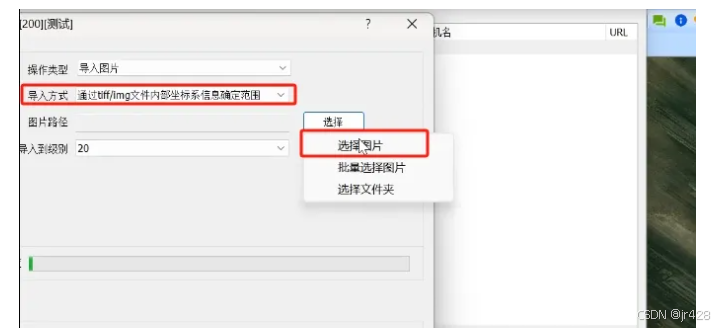

这时就开始导入我们的航飞影像，读取影像后，选择生成低级别层级，自动生成并加载对应层级。

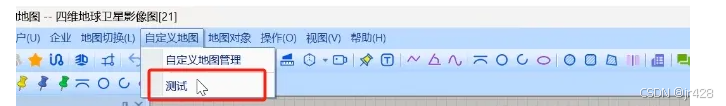

如果影像较大，导入会比较慢，需要耐心等待下。当导入完成后在主页菜单栏，自定义地图中选择我们刚导入的地图查看。

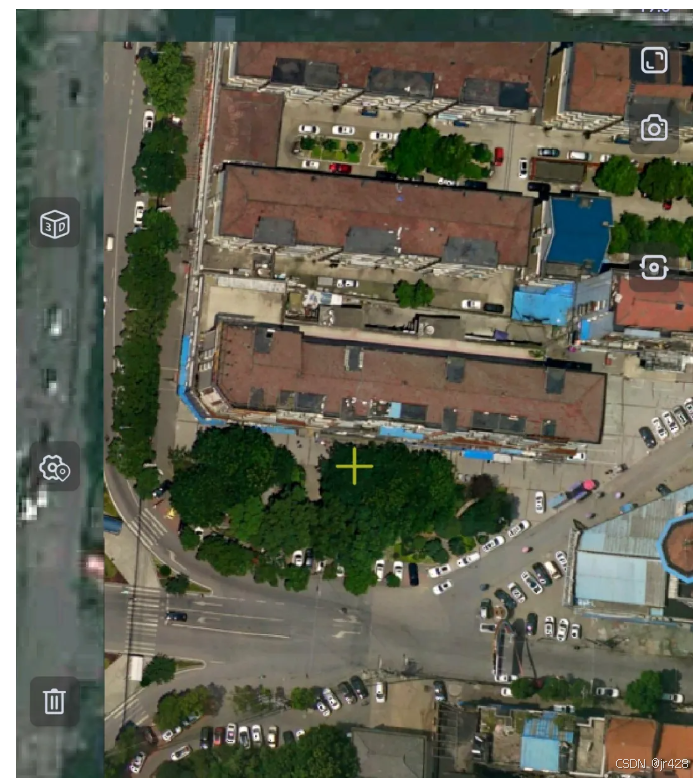

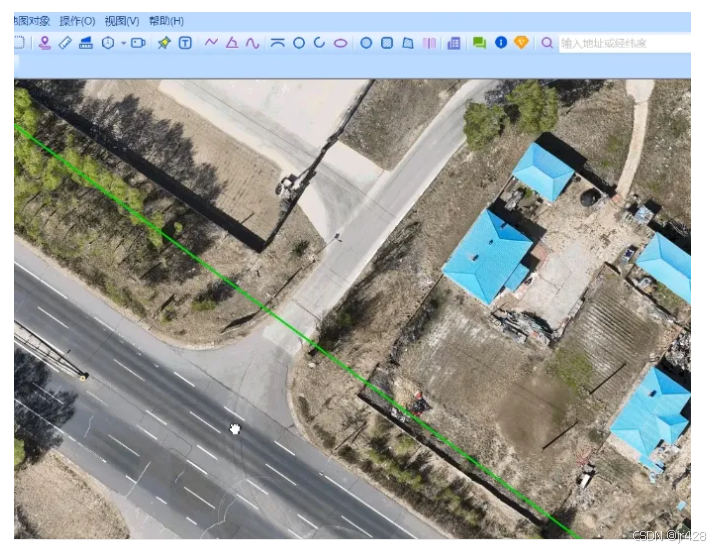

打开后便可以直接查看到我们刚导入的无人机正射影像了。

这个是跟卫星影像接边效果。

手机端也一样可以

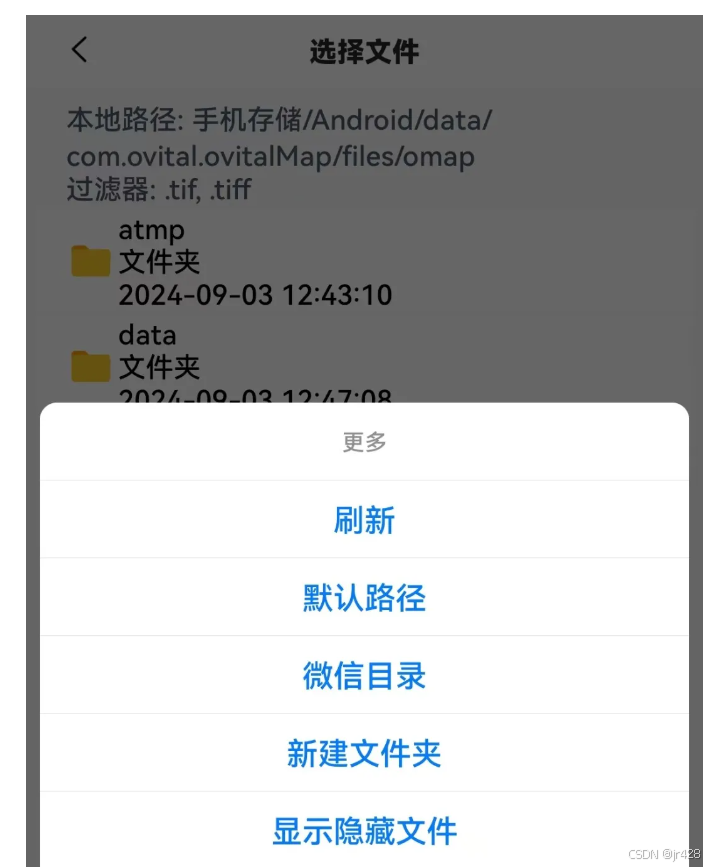

当然，根据这个流程也可以直接在手机上操作。手机端可以通过数据线拷贝到手机文档内或手机APP把影像数据保存到手机（例如，影像文件保存到微信目录即可，这样更方便找到数据进行导入）


其他操作跟电脑端一样。ok
