ATSS 论文学习

Abstract

基于anchor的检测器在过去很多年都主导着目标检测领域。最近由于FPN和 Focal Loss 的提出， anchor-free 的检测器逐渐流行了起来。本文中，作者指出了基于anchor和anchor-free方法的本质区别，就是如何定义正负样本，它造成了这些方法之间的表现差异。如果它们在训练时采用同样的正负样本定义，它们最终的表现并没有明显的不同，不管是从边框还是一个点进行的回归。这就说明，如何选取正负训练样本对目前的目标检测器是非常关键的。然后，作者提出了一个自适应的训练样本选取（ATSS）方法，根据目标的统计特征自动地选择正负样本。它极大地提升了基于anchor和anchor-free检测器的性能，将二者的差距弥补起来。最后作者认为在图像的每个位置上放置多个anchor很有必要。作者在MS COCO数据集上进行了充分的试验，支持前面的分析和结论。ATSS 方法将SOTA检测器的性能大幅度提升到了$50.7\%$AP，而没有增加任何成本。代码放在了：https://github.com/sfzhang15/ATSS

1. Introduction

目标检测在计算机视觉领域是一个长期存在的课题，目的是检测到特定类别的物体。精确的目标检测方法对于图像识别和视频监控有着重要的影响。近些年，随着卷积神经网络的发展，目标检测一般都是采用基于anchor的方法，大致可以分为单阶段检测器和双阶段检测器。它们都是在一张图片上放置大量的预先定义好的 anchors，然后预测其类别，优化这些anchor的坐标，最终将这些优化后的 anchors 作为检测结果输出。由于双阶段方法需要优化的 anchors 的数量是单阶段方法的好几倍，前者的准确率要高一些，而后者的计算效率要高一些。在常用的检测基准上，SOTA的方法一般都是基于 anchor 的。

但是，由于FPN和 Focal Loss 的出现，最近学术领域又开始关注在 anchor-free 检测器上。Anchor-free 检测器以两种不同的方式来直接找到物体，无需预先定义 anchors。一种方式是首先定位到多个预定义或自学习的关键点，然后约束物体的空间范围。作者称这种 anchor-free 方法为 keypoint-based 方法。另一种就是利用中心点或中心目标区域来定义正样本，然后预测它到目标四个边的距离。这类 anchor-free 方法被称作为 center-based 方法。这些 anchor-free 方法降低了有关anchor的超参数，取得的效果与 anchor-based 方法类似，使它们更具泛化潜能。

这两类 anchor-free 检测器中，keypoint-based 方法延续了标准的关键点预测流程，这与 anchor-based 方法不同。但是，center-based 方法与 anchor-based 方法类似，将点看作为预先设定的样本。以单阶段的基于 anchor 的 RetinaNet 和 center-based 的 anchor-free 方法 FCOS 为例，它们主要有三个不同之处：

• 每个位置上放置的 anchors 个数不同。RetinaNet 在每个位置上都放多个 anchor boxes，而FCOS 在每个位置上只放一个 anchor point。
• 正负样本的定义不同。RetinaNet 利用 IOU 来判断其正负，而FCOS利用空间和尺度的约束来选取样本。
• 回归起始状态不同。RetinaNet 从预先定义的 anchor box 来回归目标边框，而FCOS则从 anchor point 出发，定位物体。

如[56]所报告的，anchor-free 的 FCOS 取得的表现要比 anchor-based RetinaNet 好，那么我们就应该研究一下，这三点中的哪一点造成了这些差距。

本文中，作者以非常公平的方式研究了 anchor-based 和 anchor-free 的方法的差异，排除了所有实现上的不一致。从实验结果可以得到，这两类方法的主要不同就是正负训练样本的定义，它造成了性能上的差异。如果在训练时，它们选择同样的正负样本，最终的表现就不会出现明显的不同，无论是从一个边框来回归，还是一个点来回归。因此，如何选择正负样本需要进一步的研究。受此启发，作者提出了一个新的自适应训练采样方法（ATSS），基于目标物体的特征自动地选择正负样本。它弥补了 anchor-based 和 anchor-free 检测器之间的差距。此外通过一系列的实验证明，在图像的每个位置上没有必要放置多个 anchors。在MS COCO数据集上的实验支撑了本文的分析和结论。通过使用ATSS，作者获得了 $50.7\%$ AP，没有带来任何的额外开支。本文主要贡献如下：

• 指出了 anchor-based和anchor-free 方法的核心差异，它们定义正负样本的方式。
• 提出了一个自适应的训练采样方法，根据物体的统计特征，自动选择正负样本来训练。
• 证明在图片上每个位置摆放多个 anchors 是不必要的。
• 在MS COCO数据集上取得了SOTA的表现，而没有增加任何成本。

2. Related Work

目前的CNN目标检测器都是 anchor-based 或 anchor-free 的。前者又可以分为双阶段和单阶段方法，而后者则可分为 keypoint-based 和 center-based。

2.1 Anchor-based Detectors

双阶段方法。Faster R-CNN 的出现确立了双阶段、anchor-based 检测器的主导地位。Faster R-CNN 由一个 RPN 网络和一个 region-wise 的预测网络（R-CNN）组成，然后预测目标。之后，人们又提出了许多的算法来提升其表现，包括结构重新设计、注意力机制、多尺度训练、训练策略和损失函数、特征融合和增强、候选框平衡等。目前在标准的检测基准上，SOTA的结果仍然被双阶段anchor-based方法统治。

单阶段检测器。随着SSD的出现，由于其计算效率高，单阶段检测器吸引了很多人的关注。SSD 在卷积网络的多尺度上展开 anchor boxes，直接预测物体的类别和 anchor box 偏移量。随后，人们又从多个方面进行大量的工作来提升其性能，如不同层之间上下文信息融合、从零开始训练、引入新的损失函数、anchor优化与匹配、结构重设计、特征增强和对齐等。现在，单阶段 anchor-based 方法已经可以取得与双阶段 anchor-based 方法类似的性能，而速度要更快。

2.2 Anchor-free Detectors

基于关键点的方法。这类 anchor-free 方法首先定位到预先定义或自学习的关键点，然后生成边框来检测物体。CornerNet 通过一对关键点（左上角和右下角）来检测物体的边框，CornerNet-Lite 引入了 CornerNet-Saccade 和 CornerNet-Squeeze 来提升其速度。Grid R-CNN 的第二个阶段利用FCN的位置敏感的优点来预测网格点，然后再判断边框、定位物体。ExtremeNet 检测物体的4个点（最上面、最左面、最下面、最右面）以及一个中心点来生成物体的边框。Zhu 等人利用关键点估计来找到物体的中心点，然后回归出其他的属性，包括大小、三维位置、朝向、姿态等。CenterNet 扩展了CornerNet，通过三个点而不是两个点来提升精度和召回率。RepPoints 将物体表示为一个样本点的集合，通过约束物体的空间范围、强调语义重要的局部区域来学习。

Center-based methods。这类方法将物体的中心区域（中心点或区域）看作为前景，定义正样本，然后预测它到物体四个边的距离。YOLO 将图像分割为$S\times S$个网格，如果物体的中心点落在了某网格内，该网格就要负责检测该目标物体。DenseBox 利用物体中心位置的圆圈区域来定义正样本，然后预测该圆圈到物体边界的四个距离。GA-RPN 将物体中心区域的像素点定义为正样本，为 Faster R-CNN 预测物体候选框的位置、宽度和高度。FSAF 在 RetinaNet 之上加了一个 anchor-free 的分支和在线特征选取机制，这个分支将物体的中心区域定义为正样本，利用它到物体的四个边的距离来定位它。FCOS 将物体边框内的所有位置都定义为正样本，然后通过4个距离值和1个 centerness 分数来检测物体。CSP 只将物体的中心点定义为正样本，通过固定的 aspect ratio 来检测行人。FoveaBox 将物体的中间部分位置定义为正样本，每个位置有4个距离来进行检测。

3. Difference Analysis of Anchor-based and Anchor-free Detection

不失一般性，作者仔细分析了 anchor-based的代表方法 RetinaNet 和 anchor-free 的代表方法 FCOS 的差异。在这一节中，作者关注在最后两个差异上：正负样本定义和回归的起始状态。后面也会讨论另一个不同点：每个位置上 anchors 的个数。因此对于 RetinaNet 而言，作者在每个位置上只放置1个正方形 anchor，这样就与 FCOS 类似了。在后续部分，作者首先介绍了实验设定，排除实现上的不一致，最后介绍 anchor-based 和 anchor-free 检测器的关键差异。

3.1 实验设定

数据集。所有的实验都是在MS COCO上完成的，它包含80个类别。作者按照一般的操作，trainval35k 里的11.5万张图片用于训练，minival 中的5千张图片用于验证。作者也在评测服务器上提交了结果，得到 test-dev 最终的表现。

训练细节。作者使用 ImageNet 上预训练的 ResNet-50 作为主干网络，它有5个层级的特征金字塔结构。对于 RetinaNet，5个特征金字塔中的每一个网络层都有1个正方形 anchor，它有 $8S$个尺度，$S$是总共的步长大小。在训练时，作者将输入图片重新缩放，保证短边长度为800,长边小于或等于1333。整个网络通过 SGD 来训练，momentum 为0.9，weight decay 为0.0001，batch size 为16，训练了9万次迭代。初始学习率为0.01，在6万次和8万次迭代时分别除以10。

推理细节。在推理时，将输入图片重新缩放，与训练阶段类似，然后将它输入进整个网络来输出预测边框和类别。之后，使用预定义的分数0.05来过滤背景边框，然后在每个特征金字塔输出得分最高的1000个检测目标。最后对于每张图片，利用NMS来产生置信度最高的100个检测目标，每个类的IoU阈值为0.6。

3.2 Inconsistency Removal

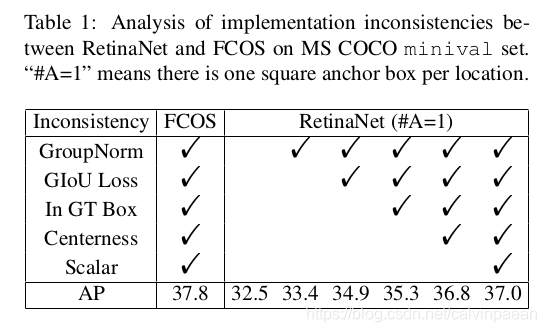

作者将每个位置上只有1个正方形anchor box 的 anchor-based 检测器 RetinaNet 记做 RetinaNet(#A=1)，和 anchor-free 检测器 FCOS几乎一致。但是在MS COCO minival 数据集上，FCOS 的AP表现要比RetinaNet(#A=1) 高许多，$37.1\%vs.32.5\%$。而且，FCOS也有一些新的改进，如将 centerness 放到回归分支上去，使用 GIoU 损失函数，通过相应的步长来归一化回归目标。这些改进可以将 FCOS 的AP性能提升至$37.8\%$，使得二者差距更大。但是，FCOS 和 RetinaNet 之间的 AP 差距拉大部分源于一些通用的改进，如检测头里的 GroupNorm、使用 GIoU 回归损失函数、在 ground-truth 边框中限制正样本、引入 centerness 分支、在每个特征金字塔中加入一个可训练的标量。这些改进也可以用于 anchor-based 检测器，因而它们不是 anchor-based 和 anchor-free 方法的根本不同。作者将它们挨个用在RetinaNet(#A=1)方法中，排除实现上的不一致。如表1所示，这些改进将 anchor-based RetinaNet 的AP提升到了 $37.0\%$，但和 FCOS 仍有 $0.8\%$的差距。现在，去除掉那些不相关的差异后，我们就可以研究 anchor-based 和 anchor-free 方法的根本不同了。

3.3 Essential Difference

在使用了通用的改进技巧后，anchor-based 的 RetinaNet(#A=1) 和 anchor-free FCOS 就只有2个不同之处了。其一就是检测中的分类子任务，即如何定义正负样本的。其二就是回归子任务，即从 anchor box 还是 anchor point 开始回归的。

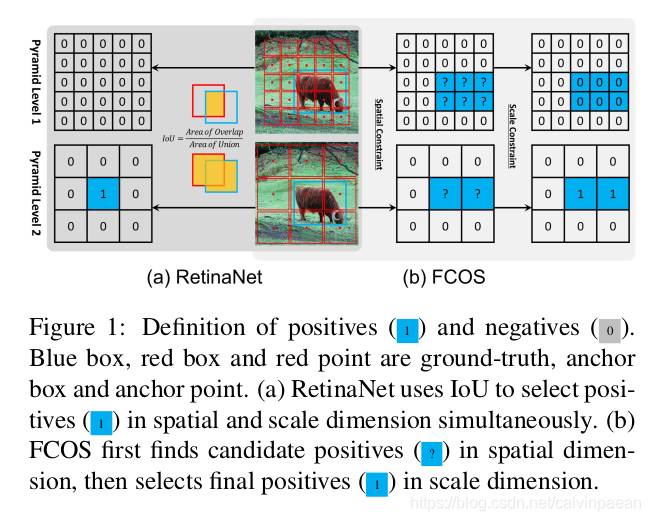

分类。如图1(a)所示，RetinaNet 利用IoU将不同金字塔层级的 anchor boxes 划分为正负样本。它首先每个目标最优的 anchor box 以及$IoU>{\theta }_p$的 anchor boxes 标记为正样本，然后将$IoU<{\theta }_n$的 anchor boxes 标记为负样本，最后在训练中忽略掉其余的 anchor boxes。如图1(b)所示，FCOS 使用空间和尺度约束来划分不同金字塔层级的 anchor points。它首先将 ground-truth 边框内的 anchor points 看作为候选正样本，然后根据每个金字塔层级的尺度范围，从这些候选者中选择最终的正样本，最后剩下的就是负样本。

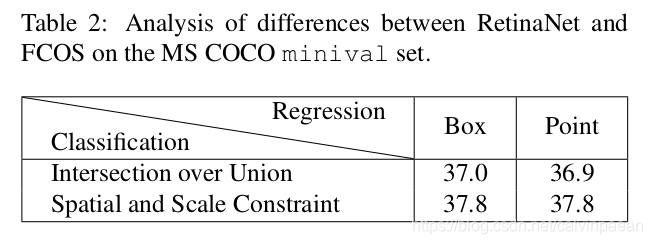

如图1所示，FCOS 利用空间约束在空间维度上找到候选正样本，然后利用尺度约束在尺度维度上找到最终的正样本。而 RetinaNet 则是利用 IoU，在空间和尺度维度上同时直接地选择最终的正样本。这两个不同的采样策略产生了不同的正负样本。表2第一列是RetinaNet(#A=1)的表现，使用了空间和尺度约束策略后，RetinaNet 的AP也提升到了$37.8\%$。对于FCOS，如果它采用IoU策略来选取正样本，AP表现也会降低到$36.9\%$，如第二列所示。这些结果证明，正负样本的定义是 anchor-based 和 anchor-free 方法的根本区别。

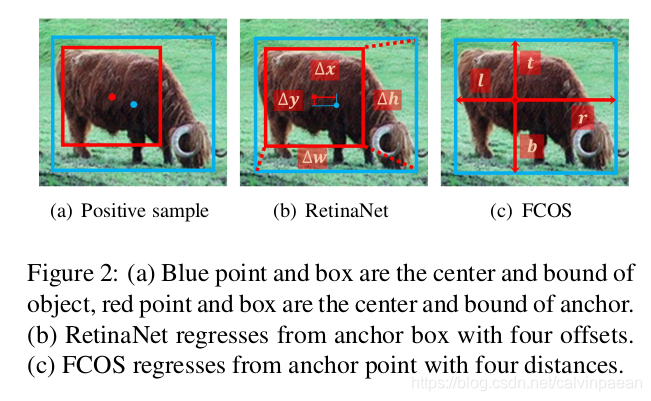

回归。决定好正负样本之后，从正样本回归得到物体的位置，如图2(a)所示。RetinaNet 用4个偏移量（anchor box 和物体边框之间）对 anchor box 进行回归，如图2(b)。而FCOS 则用4个距离（anchor point 到物体边界）来对 anchor point 进行回归，如图2©。对于正样本，RetinaNet 的回归起始状态是一个边框，而FCOS是一个点。但是，如表2第一行和第二行所示，RetinaNet 和 FCOS 采用同样的采样策略，正负样本一致的时候，并没有明显的性能差异，不论你是从一个点还是一个边框来回归，即 $37.0\%vs.36.9\%$ 与 $37.8\%vs.37.8\%$。这些结果表明，回归起始状态是不相关的，它不是二者的根本差异。

总结。根据上述实验，作者认为单阶段 anchor-based 检测器和 center-based anchor-free 检测器的根本差异是它们如何定义正负样本的，这对当前目标检测非常重要，值得进一步研究。

4. 自适应训练样本选取

当我们训练一个目标检测器时，首先需要定义分类用的正负样本，然后对正样本做回归。根据前面的结论，前者很关键，anchor-free 检测器 FCOS 改进了这一步。它提出了一个新的方法来定义正负样本，与基于 IOU 的策略相比取得了更好的表现。受此启发，作者研究了最基本的目标检测问题：如何定义正负训练样本，提出了自适应的训练样本选取（ATSS）方法。与传统策略相比，该方法几乎没有超参数，对不同的设定也很鲁棒。

4.1 Description

之前的采样策略有一些敏感的超参数，如anchor-based 方法中的 IoU 阈值，anchor-free 检测器中的尺度范围。等这些超参数设好了之后，基于固定的规则，所有的 ground-truth 边框必须选择它们的正样本，这对大多数目标物体是适用的，但是一些外围物体可能就会被忽略掉。因而，这些超参数的不同设定会导致结果差异很大。

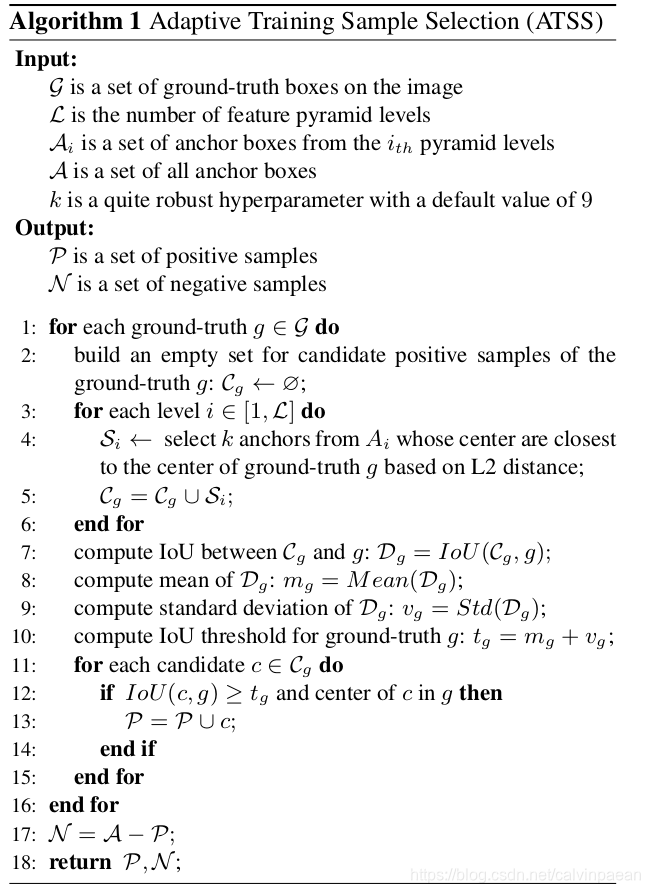

本文提出ATSS方法，根据物体的统计特征自动地划分正负样本，没有任何的超参数。算法1介绍了该方法的原理。对于图片上每个 ground-truth 边框$g$，首先找到它的候选正样本。如第三行到第六行所说的，在每个金字塔层级上，选择$k$个 anchor boxes，它们的中心与 $g$ 的中心之间的 $L2$ 距离最接近。假设一共有$L$个特征金字塔层级，ground-truth 边框$g$就会有$k\times L$个候选正样本。之后，计算这些候选者与ground-truth $g$ 之间的 IoU $D_g$，如第七行所说，它的平均数和标准方差为$m_g$和$v_g$，如第八行和第九行所计算的。有了这些数据，对于 ground-truth $g$，其IoU阈值就可以得到：$t_g=m_g+v_g$，如第10行所计算的。最后，作者选择那些IoU高于或等于阈值$t_g$的，作为最终可能的样本，如第11行到第15行所计算的。在第12行，作者也限制了正样本中心必须在 ground-truth 边框内。此外，如果 anchor box 被赋给了多个 ground-truth 边框，选择IoU 最高的那个 ground-truth 边框。其余的就是负样本。

根据 anchor box与物体边框的中心距离来选择候选样本。对于 RetinaNet，当anchor box的中心接近物体的中心时，IoU就大。对于FCOS来说，anchor point 越接近物体的中心，它就越能产生高质量的检测目标。因此，anchor 距离物体中心越近，候选样本就越好。

使用平均值和标准方差的和作为IoU阈值。物体的IoU平均值$m_g$是衡量预设anchor对于该目标物体是否合适的测度。如图3(a)，$m_g$ 越大，表示候选样本质量就越高，IoU阈值应该就高。如图3(b)，$m_g$越小，表示绝大多数的候选样本质量都比较差，IoU阈值应该就低。此外，目标物体的IoU的标准方差$v_g$ 可以测量哪一层适合检测该物体。如图3(a)，$v_g$越高，就表示存在一个最适合该物体的金字塔层级，将$v_g$和$m_g$加起来，可以得到一个较高的阈值，我们只从那一层中选择正样本。如图3(b)，较低的$v_g$意味着存在多个适合该物体的金字塔层级，将$v_g$加到$m_g$得到一个较低的阈值，从这些层级中选择合适的正样本。使用$m_g$和$v_g$的和作为IoU阈值，$t_g$就可以为每个物体自适应地，从合适的金字塔层级上选择足够多的正样本，根据物体的统计特征。

限制正样本中心到物体的距离。如果某 anchor 的中心位于物体的外边，那么它就不是一个好的候选样本，需要物体之外的特征来预测，这对训练是不利的，应该被去除。

在不同物体之间保持公平。根据统计理论，约$16\%$的样本位于$[m_g+v_g,1]$这个置信度区间。尽管候选样本的IoU不是一个标准的正态分布，统计结果表明每个物体有大约$0.2\times kL$个正样本，对于尺度、aspect ratio 和位置而言是不变的。然而，RetinaNet和FCOS对于较大物体来说，正样本数量就多一些，导致不同物体之间的不公平。

保证几乎没有超参数。在该方法中只有一个超参数$k$。后续的实验证明，$k$值的变动没什么影响，我们可以认为 ATSS 没有超参数。

4.2 验证

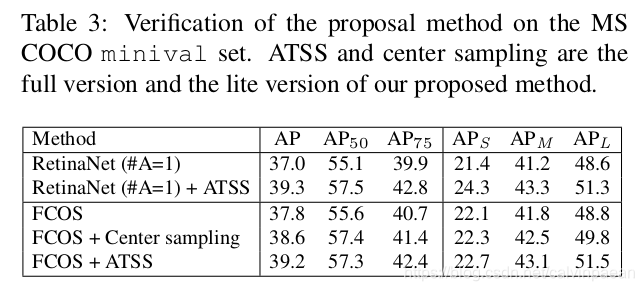

Anchor-based RetinaNet。为了验证ATSS对于anchor-based检测器的有效性，作者用它来替换RetinaNet(#A=1)中传统的策略。如表3所示，它将AP值提升了$2.3\%$，AP50提升了$2.4\%$，AP75提升了$2.9\%$，$A{P}_S$提升了$2.9\%$，$A{P}_M$提升了$2.1\%$，$A{P}_L$提升了$2.7\%$。这些提升主要因为对于每个ground-truth边框，我们根据其统计特征采用了正样本的动态选取。由于该方法只重新定义了正负样本，没有带来任何额外的支出，因而这些提升可以认为是 cost-free的。

Anchor-free FCOS。该方法也同样可以用于 anchor-free FCOS，可以有两个版本：轻量版和完整版。对于轻量版，作者应用了ATSS中的部分思想，替换了候选正样本的选择方法。FCSO 将物体边框内的 anchor points 作为候选样本，造成大量低质量的正样本。然而，作者在每个金字塔层级上对于每个 ground-truth 物体，只选择$k=9$个候选样本。该方法的轻量版已经融合进了FCOS的官方代码，作为中心采样，将FCOS的AP从$37.8\%$提升到了$38.6$，如表3所列。但是在轻量版中，尺度范围这个超参数仍然存在。

对于完整版，作者将FCOS的 anchor point 变为有$8S$个尺度的 anchor box，定义正负样本，然后对anchor point回归这些正样本，就像FCOS一样。如表3所示，AP大幅度提升了$1.4\%$，AP50提升了$1.7\%$，AP75提升了$1.7\%$。这两个版本在空间维度上有着一样的候选样本，但是在尺度维度上，从候选样本中选择最终的正样本的方式不同。如表3最后两行所列，完整版ATSS 的AP值要比轻量版 center sampling 高不少。这表明自适应的方法要比FCOS中从候选样本中固定选取正样本的方式要好。
