vivado 向 SVF 目标添加器件

向 SVF 目标添加器件

创建 SVF 目标后 ， 可向其中添加器件以定义 SVF JTAG 器件链配置。 SVF JTAG 器件链配置应与目标硬件链相匹配 ， 以 确保能正确执行 SVF 文件。

使用 Vivado IDE

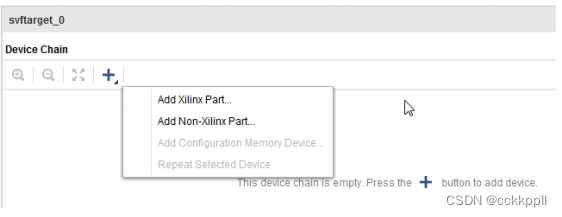

单击“ + ”按钮以向 SVF 链添加赛灵思器件或非赛灵思器件。

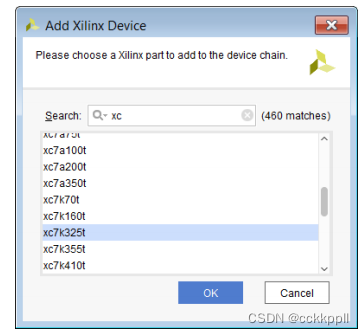

单击“添加赛灵思器件 (Add Xilinx Part) ”时 ， 会打开“添加赛灵思器件 (Add Xilinx Device) ”对话框。现在 ， 您可选择 相应的赛灵思器件以供添加到 SVF 链中。

注释 ： 器件只能添加到 SVF 器件链中。

提示 ： 此对话框与 Vivado Design Edition 中所示略有不同

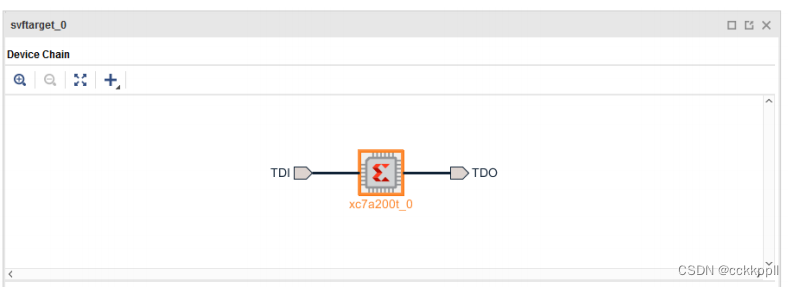

选中赛灵思器件并单击“确定 (OK) ”后 ， 即可将此赛灵思器件添加到 SVF 链中 ， 如下所示。

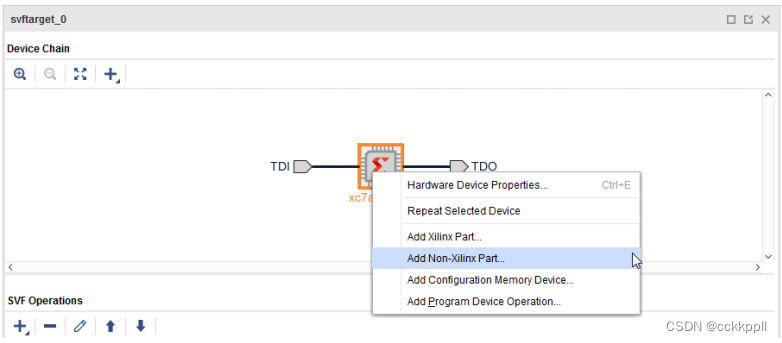

您还可以通过右键单击 SVF 链并选择“添加非赛灵思器件 (Add Non-Xilinx Part) ”来向 SVF 器件链添加非赛灵思器 件， 如下所示。

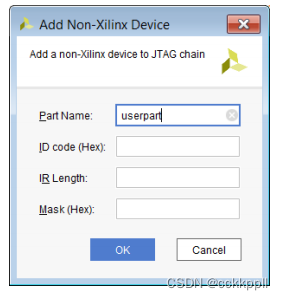

这样会打开“添加非赛灵思器件 (Add Non-Xilinx Device) ”对话框 ， 如下所示。

填充此对话框 ， 如下所述 ：

• “ Part Name ”可填充您选择的任意器件名称。

• “ ID Code ”是十六进制值 ， 表示有效的器件 ID 代码。

• “ IR length ”是十进制数值 ， 表示指令寄存器长度。

• “ Mask ”是十六进制比特掩码值。

注释 ： “ ID code ”、“ IR Length ”和“ Mask ”值通常由硅片供应商通过器件 BSDL 文件来提供。

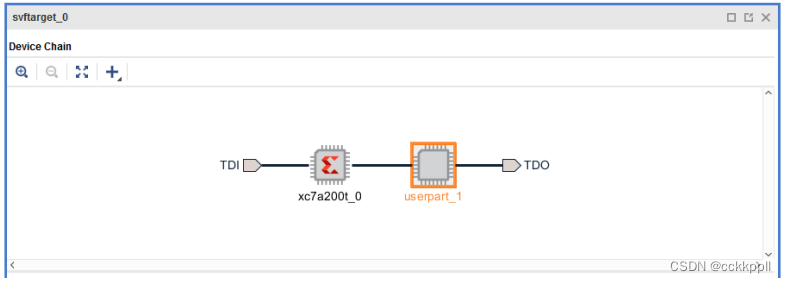

单击“ OK ”即可将非赛灵思器件添加到 SVF 器件链中。

使用命令行

要在 Vivado IDE 中使用 Vivado Tcl 模式或 Tcl 控制台来创建 JTAG 链 ， 请在已打开的 SVF 目标上按顺序执行 create_hw_device 操作。例如 ， 要先添加 xcku9p 器件 ， 然后添加 xcvu095 器件 ， 请执行以下步骤 ：

current_hw_target my_svf_target

open_hw_target

create_hw_device -part xcku9p

create_hw_device -part xcvu095

refresh_hw_target

get_hw_devices

在此示例中 ， 如果已创建并已打开 SVF ， 则可跳过前 2 个步骤。此示例中的 create_hw_device 命令用于定义 JTAG 链中的器件， 从该链上的首个器件开始。

注释 ： create_hw_device 命令仅在已打开的 SVF 硬件目标上创建器件。

要将用户定义的器件添加到此链中 ， 请使用 -part options 随器件类型名称一起添加 -idcode 、 -irlength, 和 -mask 值。例如 ， 如果器件名为“ my_part ” ， JTAG idcode 为 1234567 、 ir length 为 8 、 mask 为 ffffffff ， 那么创建 的器件将如下所示：

open_hw_target [current_hw_target]

create_hw_device -idcode 01234567 -irlength 8 -mask ffffffff -part my_part

# print IR length for user defined devices

puts [get_property IR_LENGTH [lindex [get_hw_devices -filter {PART ==

my_part}] 0]]

puts $idcode_hex

close_hw_target

注释 ： create_hw_device 的 idcode 应为有效的器件 ID 代码。 ID 代码值和 IR 长度通常由硅片供应商通过器件 BSDL 文件来提供。

要查看目标及其器件的报告 ， 请运行 report_hw_targets 命令。此报告可显示系统中所有活动目标的详细信息。此 报告可用于获取服务器、目标和器件的属性， 如下所示 ：

report_hw_targets

INFO: Server Property Information: localhost:3121

CLASS: hw_server

HOST: localhost

NAME: localhost:3121

PORT: 3121

SID: TCP:localhost:3121

INFO: Target Property Information: localhost:3121/xilinx_tcf/Xilinx/

my_svf_target

CLASS: hw_target

DEVICE_COUNT: 3

HW_JTAG: 0

IS_OPENED: 1

MAX_DEVICE_COUNT: 32

NAME: localhost:3121/xilinx_tcf/Xilinx/my_svf_target

FREQUENCY: 10000000

TYPE: xilinx_tcf

TID: jsn-XNC-my_svf_target

UID: Xilinx/my_svf_target

SVF: 1

Device: xcku9p_0

Device: xcvu095_1

Device: my_part_2
