基于LDPC编译码的长距离SC-OFDM通信链路matlab仿真

目录

一、理论基础

1.1、LDPC编译码

1.2、SC-OFDM

1.3、基于LDPC编译码的长距离SC-OFDM通信链路

1.4、VPI光通信系统长距离SC-OFDM通信链路

二、MATLAB仿真程序

三、仿真结果


一、理论基础

        LDPC编译码和SC-OFDM是两种在无线通信中广泛使用的技术。下面将详细介绍基于LDPC编译码的长距离SC-OFDM通信链路的原理和数学公式。

1.1、LDPC编译码

       LDPC(Low-Density Parity-Check,低密度奇偶校验)码是一种前向纠错码,其性能接近香农极限,被广泛应用于各种无线通信系统中。

       在发送端,原始数据比特经过LDPC编码器编码后,生成具有一定纠错能力的码字。LDPC编码器通常采用二元域上的线性分组码,其生成矩阵G可以通过随机构造或代数构造得到。编码后的码字在信道中传输时,会受到噪声的干扰,导致接收端接收到的码字与发送端的码字不一致。

       在接收端,LDPC解码器利用接收到的码字和信道信息,通过迭代算法进行解码,尽可能恢复出原始数据比特。常用的迭代算法有置信度传播(Belief Propagation,BP)算法和最小和(Min-Sum)算法等。

1.2、SC-OFDM

      SC-OFDM(Single-Carrier Orthogonal Frequency Division Multiplexing,单载波正交频分复用)是一种无线通信技术,具有高频谱利用率和抗多径干扰能力强等优点。

       在发送端,原始数据比特经过调制后,被映射到一个离散的频域上,形成多个子载波。每个子载波在时间域上进行傅里叶逆变换(IDFT),得到一个时域信号。所有子载波的时域信号叠加在一起,形成一个单载波信号,通过无线信道进行传输。

     在接收端,接收到的信号首先进行傅里叶变换(DFT),将时域信号转换为频域信号。然后,对每个子载波进行解调,恢复出原始数据比特。由于无线信道的多径效应,接收到的信号会受到干扰,需要进行信道估计和均衡等技术来消除干扰。

1.3、基于LDPC编译码的长距离SC-OFDM通信链路

        基于LDPC编译码的长距离SC-OFDM通信链路是将LDPC编码和SC-OFDM调制相结合的一种通信技术。

      在发送端,原始数据比特首先经过LDPC编码器编码,生成具有一定纠错能力的码字。然后,码字被调制并映射到SC-OFDM的子载波上,形成一个单载波信号进行传输。

      在接收端,接收到的信号首先进行DFT操作,将时域信号转换为频域信号。然后,对每个子载波进行解调,得到码字。接着,码字被送入LDPC解码器进行解码,尽可能恢复出原始数据比特。

1.4、VPI光通信系统长距离SC-OFDM通信链路

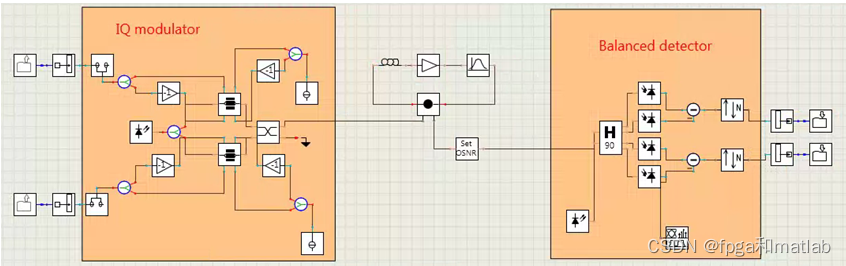

  VPI光通信系统模拟软件支持灵活的多速率传输系统,通过这个软件,用户可以从基本的光子元素向上层建立模型,如有源和无源波导、定向耦合器、分路器、MMIs、星型耦合器及微环谐振器等。VPI可应用于新型无源集成电路、可调谐激光器及多层半导体器件等应用的模拟设计,新的功能引入了无源PIC元素模块。最新版本的VPI软件可设计高速光传输系统,同时可以选择MPSK,MQAM及 OFDM等调制格式。为了更加充分的研究LDPC性能,将使用VPI光通信模拟平台模拟更加符合实际情况的光通信信道,在VPI中构建如下的测试平台:

       LDPC(low-density parity-check codes)码,即低密度奇偶校验码,其主要原理是通过构造一个系数校验矩阵进行编译码,其最早由Gallager于1962年提出的,但是主要从1995年才开始广泛使用,其中MacKay教授于1995年通过迭代译码的方式,证明了LDPC码具有比Turbo更好的纠错能力。LDPC码具有非常好的编码纠错性能,其可以更接近香浓误码率极限,虽然LDPC纠错码具有优异的性能,但是其理论并不复杂,其译码的复杂度相对于Turbo译码而言更低,而且LDPC编译码,从结构上可以,可以通过并行的处理方式进行,从而大大提高算法译码的吞吐量,适合实际硬件的实现。同时,LDPC纠错码具有非常好的抗突发错误的能力,而光通信系统中,经常会出现连续的突发错误,这个特性使得LDPC在超长距离的光通信系统中具有良好的通信性能,因此LDPC编译码正越来越受到业内的关注。

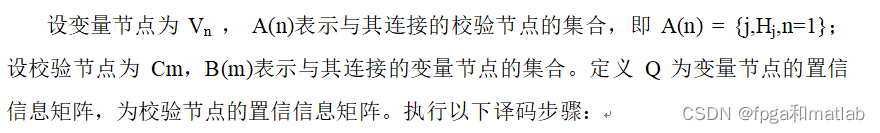

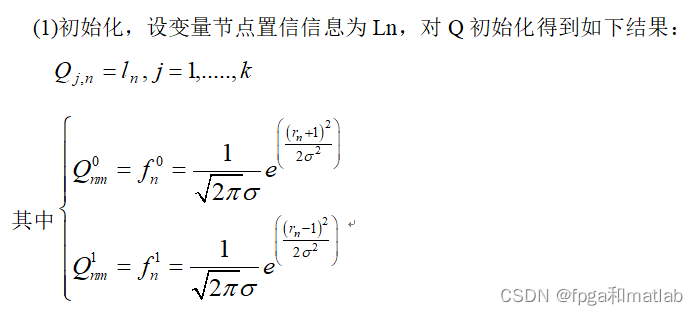

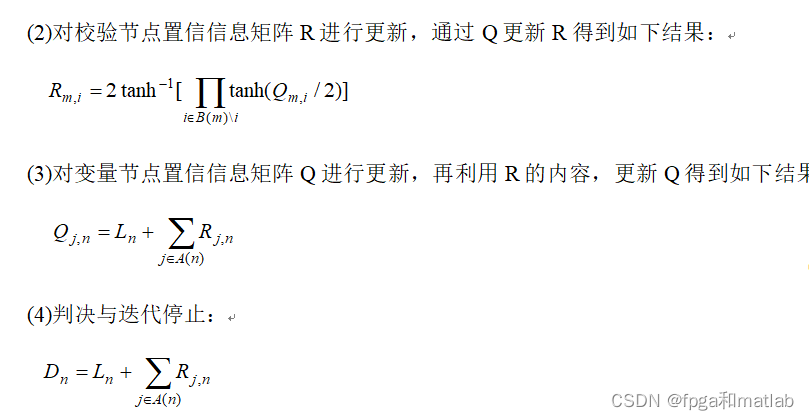

         信道编码的译码算法也决定着LDPC码能否广泛地实际应用。基于置信传递的译码算法,也就是BP算法是最基本、应用最广泛的算法。最小和译码算法是BP算法简化改进的结果这是目前最为常用的两种译码算法。  置信传递的译码算法是一种基于迭代方式的概率译码算法,基本方法如下:



        根据这个判决式,得到每个比特的概率,分别为0或1。组成一个临时的判决值的矩阵集合y,若满足HT y=0或者迭代次数达到最大的次数,结束迭代;否则从第2步开始继续迭代,直到返回有效的结果。

二、MATLAB仿真程序

clc;
clear all;
close all;
warning off;
addpath 'func\';

R        = 0.5;%设置码率为1/2;
N        = 512;%设置奇偶校验矩阵大小
M        = N*R;
SNR      = 0:1:4;     %设置Eb/N0;*
Max_iter = 50;               %最大迭代次数*
%产生奇偶校验矩阵
H        = mackay(M,N);
TJL      = 10000;
for i=1:length(SNR)
    i
    Bit_err(i)    = 0; %设置误码率参数
    Num_err       = 0; %蒙特卡洛模拟次数
    Numbers       = 0; %误码率累加器
    iter_moy_temp = [];%叠加寄存器
    while Num_err <= TJL
        fprintf('Eb/N0 = %f\n', SNR(i));
        Num_err
        Trans_data           = round(rand(N-M,1));           %产生需要发送的随机数
        [ldpc_code,newH]     = func_Enc(Trans_data,H);       %LDPC编码
        u                    = [ldpc_code;Trans_data];       %LDPC编码
        Trans_BPSK           = 2*u-1;                        %BPSK
        %通过高斯信道
        N0                   = 2*10^(-SNR(i)/10);
        Rec_BPSK             = Trans_BPSK+sqrt(N0/2)*randn(size(Trans_BPSK));
        %LDPC译码
        [vhat,nb_iter]       = func_Dec(Rec_BPSK,newH,N0,Max_iter);
        iter_moy_temp(end+1) = nb_iter;

        [nberr,rat]          = biterr(vhat',u);
        Num_err              = Num_err+nberr;
        Numbers              = Numbers+1;
    end
    Bit_err(i) = Num_err/(N*Numbers);
end

figure;
semilogy(SNR,Bit_err,'o-');
xlabel('Eb/N0(dB)');
ylabel('BER');
grid on;
hold on;


if Max_iter == 1
   save data1.mat SNR Bit_err
end
if Max_iter == 5
   save data5.mat SNR Bit_err
end
if Max_iter == 20
   save data20.mat SNR Bit_err
end
if Max_iter == 50
   save data50.mat SNR Bit_err
end




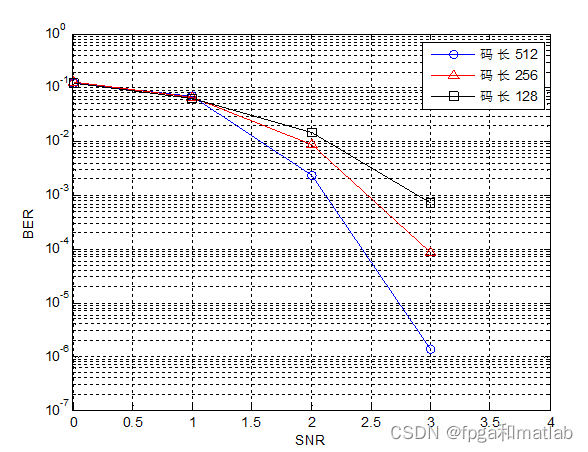

三、仿真结果



        随着迭代次数的增加,LDPC的误码率性能不断增加,但是当迭代次数大于20的时候,其性能增加有限,因此在实际中,我们只要设置一个合理的迭代次数即可,这样不仅可以获得较好的性能,而且可以减少算法仿真的速度。当迭代次数大于50的时候,随着迭代次数的增加,系统的误码率指标并没有显著的降低,这是由于LDPC译码算法其译码迭代过程随着迭代次数的增加而显著收敛,因此无法进一步的提升性能。所以在在本文的后面分析讨论中,我们将选择LDPC迭代次数为50。
