5G信号的载波聚合算法的matlab仿真

目录

一、载波聚合算法原理

二、载波聚合算法实现过程

三、应用领域

四、核心程序

---

       5G通信作为第五代移动通信技术，以其高速、低延迟、大连接等特点，为无线通信带来了革命性的变革。为了进一步提升数据传输速率和网络性能，5G引入了载波聚合技术，通过同时使用多个载波频段传输数据。

一、载波聚合算法原理

      载波聚合是一种多载波调制技术，通过同时使用不同频段的载波，将数据分成多个子流，分别在各个载波上传输，然后在接收端将这些子流进行合并。其核心原理是充分利用频谱资源，提升传输速率和通信质量。

        假设有两个载波频段，分别为f_1f1​和f_2f2​，数据分别为d_1d1​和d_2d2​，经过多载波调制后的信号分别为s_1(t)s1​(t)和s_2(t)s2​(t)，那么载波聚合后的信号为：

s(t) = s_1(t) + s_2(t)s(t)=s1​(t)+s2​(t)

      载波聚合是指同时使用多个不同频段的信号来传输数据。在5G中，这些频段可以是相邻的频段，也可以是不同的频段。通过将多个载波绑定在一起，移动设备可以同时传输和接收数据，从而提高数据速率和网络性能。

       载波聚合的主要优势在于增加了数据传输速率和网络容量。通过同时使用多个载波，移动设备可以在更宽的频谱范围内传输数据，从而实现更高的峰值数据速率和更低的延迟。这对于支持高速移动数据、视频流媒体、虚拟现实、物联网设备等应用非常重要。

二、载波聚合算法实现过程

       5G载波聚合是通过同时使用多个不同频段的信号来提高数据传输速率和网络性能的技术。下面是5G载波聚合的具体步骤：

1. 频段选择： 首先，需要选择要进行载波聚合的频段。这些频段可以是相邻的频段，也可以是不同的频段，根据网络规划和性能要求进行选择。

2. 载波配置： 对于每个选择的频段，需要配置相应的载波。这包括分配频率、带宽和其他参数，以确保载波之间的有效协调和避免干扰。

3. 载波绑定： 将选择的载波绑定在一起，形成载波聚合。这意味着移动设备将同时使用多个载波来传输数据。

4. 基站设置： 基站需要支持载波聚合技术，以便同时管理和调度多个载波。基站会根据网络负载和条件动态地选择合适的载波组合。

5. 移动设备设置： 移动设备也需要支持载波聚合，以能够同时传输和解调多个载波的数据。设备需要具备适当的射频硬件和信号处理能力。

6. 数据传输： 移动设备在进行数据传输时，会同时使用多个载波来发送和接收数据。这些载波可以在不同频段之间平衡传输，以提高数据速率和性能。

7. 动态调整： 载波聚合系统可以根据网络负载和条件动态地调整载波组合。这可以通过基站和移动设备之间的协调来实现，以保持最佳性能。

8. 数据处理和整合： 移动设备会将从多个载波接收的数据进行整合和处理，以恢复原始的传输数据。

9. 带宽分配和协调： 载波聚合还需要有效地分配带宽和协调不同载波之间的数据传输，以实现最佳的网络性能。

综上所述，5G载波聚合涉及多个步骤，包括频段选择、载波配置、载波绑定、基站和设备设置、数据传输、动态调整等。这些步骤共同作用，使移动设备能够同时使用多个载波，以提高数据传输速率和网络性能。

三、应用领域

载波聚合技术在5G通信领域具有广泛应用：

• 高速数据传输：通过同时使用多个载波频段，提升了数据传输速率，适用于高速下载、视频传输等场景。

• 低延迟通信：载波聚合可以减少数据传输时间，降低通信延迟，适用于实时通信、虚拟现实等应用。

• 网络容量增加：利用多个载波频段，增加了网络的容量，可以连接更多用户，适用于人口密集区域。

• 覆盖范围扩大：不同频段的载波可以扩大网络覆盖范围，适用于农村、偏远地区的通信。

• 抗干扰能力提升：多载波调制可以提高信号的抗干扰能力，适用于复杂环境下的通信。

综上所述，5G信号的载波聚合算法是5G通信领域的重要技术之一，通过多载波调制和合并，提升了数据传输速率、网络性能和通信质量。它在高速数据传输、低延迟通信、网络容量增加等方面有广泛的应用，为5G通信技术的发展提供了重要支持。

四、核心程序

..............................................................

plot(ff,abs(fft(s,q*FS))/FS);
subplot(212);

pwelch(s,[],[],[],Rs);


% 输入参数-2（B）
Tu1=200e-6; %u有效OFDM符号周期
T1=Tu1/2048; %b基带基本周期
G1=0; %选择1/4、1/8、1/16和1/32
delta1=G1*Tu1; %保护带时长
Ts1=delta1+Tu1; %总OFDM符号周期
Kmax1=1705; %子载波数量
Kmin1=0;
FS1=4096; %IFFT/FFT 长度
q1=10; %c载波周期与基本周期的比率
fc1=q1*1/T1; %c载波频率
Rs1=4*fc1; %仿真周期
t1=0:1/Rs1:Tu1;

% 数据生成器-2（B）
M1=Kmax1+1;
rand('state',0);
a1=-1+2*round(rand(M1,1)).'+i*(-1+2*round(rand(M1,1))).';
A1=length(a1);
info=zeros(FS1,1);
info(1:(A1/2)) = [ a1(1:(A1/2)).']; % 零填充
info((FS1-((A1/2)-1)):FS1) = [ a1(((A1/2)+1):A1).'];
% 子载波生成（B）
carriers1=FS1.*ifft(info,FS1);
tt1=0:T1/2:Tu1;
figure(11);
subplot(211);
stem(tt1(1:20),real(carriers1(1:20)));

subplot(212);
stem(tt1(1:20),imag(carriers1(1:20)));

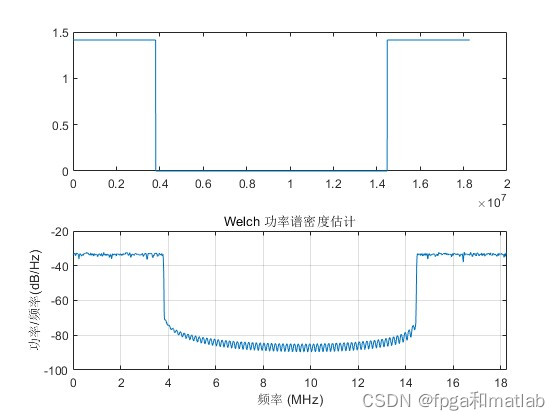

figure(12);
f1=(2/T1)*(1:(FS1))/(FS1);
subplot(211);
plot(f1,abs(fft(carriers1,FS1))/FS1);
subplot(212);
pwelch(carriers1,[],[],[],2/T1);
..............................................................
