HetNet异构网络的matlab模拟和仿真

目录

1.异构网络的关键原理与特点

2.HetNet的工作原理

3.matlab程序

4.仿真结果

---

       异构网络是一种无线通信网络架构，其中包含不同类型的基站节点（如宏基站、微基站、微微基站、毫微微基站等），这些基站具有不同的覆盖范围、传输功率和容量特性。这种设计是为了在有限的频谱资源下，实现更高密度的用户接入和更大的系统容量，以满足移动宽带业务的爆炸性增长需求。

1.异构网络的关键原理与特点

       HetNet，即异构网络，是指由不同类型、不同特性的网络元素组成的网络。这些网络元素可以包括宏基站、微基站、微微基站、家庭基站、中继站等，它们具有不同的发射功率、覆盖范围和容量特性。通过将这些不同特性的网络元素进行有机组合，HetNet可以实现网络覆盖和容量的显著提升，从而满足用户对无线通信服务的高品质需求。

1. 多层覆盖： 异构网络由多个层次的基站构成，每一层对应一个特定的覆盖范围和功率等级。例如，宏基站（Macrocell BS）提供大面积覆盖，而小型基站如微基站（Microcell BS）、微微基站（Picocell BS）和毫微微基站（Femtocell BS）提供热点区域或室内高密度用户的补充覆盖。

2. 动态负载均衡： 通过灵活的资源分配和用户调度策略，HetNet可以有效利用各层基站资源，实现整个网络内的动态负载均衡，减少拥塞并提高整体系统效率。

3. 干扰管理： 异构网络中的主要挑战之一是小区间干扰，尤其是在密集部署的小型基站环境中。采用先进的干扰协调和抑制技术，如联合接收处理、干扰随机化、干扰消除等方法来优化网络性能。

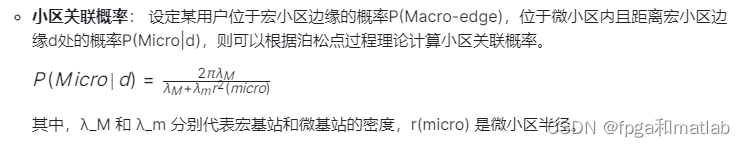

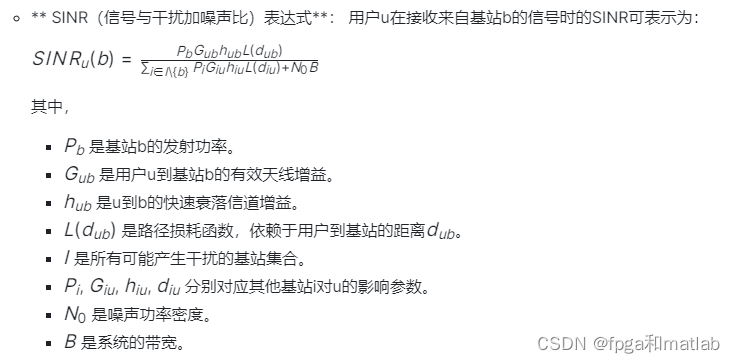

2.HetNet的工作原理

HetNet的工作原理主要基于以下几个方面：

1. 网络元素的协同工作：在HetNet中，不同类型的网络元素通过协同工作，共同为用户提供无线通信服务。这种协同工作可以通过干扰协调、负载均衡、切换管理等技术实现。例如，当宏基站和微基站覆盖重叠时，可以通过干扰协调技术来降低它们之间的干扰，从而提高网络的整体性能。
2. 资源的动态分配：HetNet中的资源分配是动态进行的，根据用户的实际需求和网络状态进行实时调整。这种动态资源分配可以通过功率控制、频谱分配、调度算法等技术实现。例如，当某个区域的用户数量突然增加时，可以通过动态调整该区域的网络元素发射功率和频谱资源来满足用户的通信需求。
3. 自组织和自优化：HetNet具有自组织和自优化的能力，能够根据网络状态和用户行为自动调整网络配置和参数。这种自组织和自优化可以通过网络感知、机器学习、人工智能等技术实现。例如，通过收集和分析用户的移动性数据，HetNet可以预测用户的未来位置和行为，从而提前进行网络资源的优化配置。

3.matlab程序

..........................................................................

for i=1:19
    k=1;
    while k<=M
        userx(i,k)=(1000/sqrt(3)*rand()-500/sqrt(3))+macroposx(i);
        usery(i,k)=(500*rand()-250)+macroposy(i);
        distance=sqrt((userx(i,k)-macroposx(i))^2+(usery(i,k)-macroposy(i))^2);
        h=1;judge=0;
        picoUEdis=50;
        while h<=19
            l=1;
           while l<=N
               picoUEdis=sqrt((userx(i,k)-picox(h,l))^2+(usery(i,k)-picoy(h,l))^2);
               if picoUEdis<10
                   judge=1;
                   break;
               end;
               l=l+1;
           end;
           if judge==1
               break;
           end
           h=h+1;
        end
        if abs(userx(i,k)-macroposx(i)) + abs(usery(i,k)-macroposy(i))/sqrt(3)<= 500/sqrt(3)&&distance>25&&picoUEdis>10
          %userx(i,k)=userx(i,k)+macroposx(i);
          %usery(i,k)=usery(i,k)+macroposy(i);
          k = k+1;
        end
     end
end
bandwidth=10^7;
.................................................................
%既然现在已经计算出了接收功率，那么现在只要计算出干扰即可
%首先计算出macrocell对其的干扰
Imw=zeros(19,M);

Im=zeros(19,M,19);
Ip=zeros(19,M,19,N);
userxxx=zeros(19,M,19);
for i=1:19
    for k=1:M
        for m=1:19
            d2=sqrt((userx(i,k)-macroposx(m))^2+(usery(i,k)-macroposy(m))^2)/1000;
            %theta2=atand((usery(i,k)-macroposy(m))/(userx(i,k)-macroposx(m)));
            userxxx(i,k,m)=userx(i,k)-macroposx(m);
            %先算出macro对UE的干扰，也是分情况讨论天线的增益
            if userxxx(i,k,m)>0
               theta2=atand((usery(i,k)-macroposy(m))/(userx(i,k)-macroposx(m)));
               A2=-min(12*(abs(theta2-60)/65)^2,20);
               A3=-min(12*(abs(theta2+60)/65)^2,20);
               A4=-min(12*(abs(theta2-180)/65)^2,20);
            else
                theta2=atand((usery(i,k)-macroposy(m))/(userx(i,k)-macroposx(m)));
                theta3=theta+180;
                A2=-min(12*(abs(theta2+60)/65)^2,20);
                A3=-min(12*(abs(theta2-60)/65)^2,20);
                A4=-min(12*(abs(theta2)/65)^2,20);
            end
            %A2=-min(12*abs(theta2/65),20)-min(12*abs(theta2+120/65),20)-min(12*abs(theta2-120/65),20);
            macrointerfe1=46+14-(128.1+37.6*log10(d2))+A2;
            macrointerfe2=46+14-(128.1+37.6*log10(d2))+A3;
            macrointerfe3=46+14-(128.1+37.6*log10(d2))+A4;%每一个macro的干扰
            Im(i,k,m)=(10^(macrointerfe1/10)+10^(macrointerfe2/10)+10^(macrointerfe3/10))*macrofading(m,i*k);%在加的时候，要进行实数化
            Imw(i,k)=Imw(i,k)+Im(i,k,m);
        end
    end
end
for i=1:19
    for k=1:M
        for m=1:19
            for n=1:N
                d3=sqrt((userx(i,k)-picox(m,n))^2+(usery(i,k)-picoy(m,n))^2)/1000;
                picointerfe=30+5-(140.7+36.7*log10(d3));
                Ip(i,k,m,n)=10^(picointerfe/10)*picofading(m*n,i*k);
                Imw(i,k)=Imw(i,k)+Ip(i,k,m,n);
            end
        end
        %I(i,k)=I(i,k)-powermw(i,k);
    end
end
I=zeros(19,M);
for i=1:19
    for k=1:M
        I(i,k)=Imw(i,k)-powermw(i,k);

    end
end
................................................................................
up4038

4.仿真结果

      实际上，异构网络的设计与分析涉及到更复杂的数学工具，包括随机几何、图论、排队论以及优化理论等多个领域。在实际工程应用中，还会考虑更多的现实因素，比如用户移动性、小区切换机制、协作通信、能源效率等因素的影响。
