JTAG电阻上下拉的问题

 http://www.cnblogs.com/legend-yuan/p/8137809.html

JTAG信号:TCK, TDO, TDI, TMS, TNRST, TSRST.

TDI与TMS确认上拉,常见1K,4.7K,10K,电阻选值不一而足,实际中10K用最多,多年未出问题,然现在觉得4.7K应该更好,具体原因可见下。JTAG电阻取值。

TDO确认悬空

TCK,TNRST确认下拉,常见1K,4.7K,10K,电阻选值不一而足,实际10K上拉最多,多年未出问题,

注:关于TNRST以下也有说上拉成功率高

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

JTAG上下拉电阻的解释(援引网络,觉得有些道理,未经验证,尽信书,不如无书,谨记):

TDI,TMS是输入,上拉是为了在没有连接下载线的时候,给一个电平,同时提高信号的建立速度。在TMS保持为高时,5个TCK时钟,可使TAP状态机,从任何状态回到复位状态。因此要求TMS信号上拉。符合IEEE Std 1149.1规范规定的器件,在芯片内部都会对TMS进行上拉。测试过程中,如果出现边界扫描链开路的情况,TDI上拉后,移位至器件的边界扫描指令(全1)将会选中BYPASS寄存器,这样不会影响器件的正常功能,也不会对器件有任何损伤。因此,符合IEEE Std 1149.1规范规定的器件,在芯片内部均有上拉,

TDO是输出,所以不用拉;

TCK 是输入但是是时钟信号上升沿有效,可以避免上跳脉冲干扰。下拉电阻使TCK信号的初始值为0,由于是时钟信号,可以保证时钟信号在初值后第一个边沿为上升沿,而JTAG控制电阻正是以TCK的上升沿向FPGA内部写配置数据的。在TCK为低时,器件TAP状态机的状态不得发生变化。因此,一般要求TCK通过下拉电阻接地,以保证TAP状态机状态不变。

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

JTAG电阻取值

这里的上/下拉电阻仅仅属于推荐值,并非确定值,目的是保证信号质量。以上拉电阻为例,如果上拉电阻为10K以上,由于管脚对地有一个等效电容,由于T=RC,C由器件的工艺决定,电阻越大,充放电时间越长,信号的上升沿就越缓慢,斜率就越小。上升时间如果超过JTAG控制电路的要求,向FPGA内部写数据就可能出错。那么,如果上拉电阻越小呢?会不会上升时间变小呢?是的。电阻变小,上升时间变小,斜率变大,但是却带来了另一个严峻的问题,如果电阻小到一定程度,信号将在上升沿出现上冲现象,情形严重时会出现信号的振铃。如果电阻太小,产生的倒灌电流超过器件IO的容限,JTAG控制电路会烧坏。阻值一般为4.7K。   保证信号的驱动能力。前面提到,电阻越小,信号的斜率越小,同时信号的驱动能力越强。电阻越大,信号斜率越大,同时信号的驱动能力越弱。这一点在JTAG菊花链电路中有及其重要的重要。http://network.chinabyte.com/205/11035705.shtml

这样归纳一下,觉得还是很讲得通的。学习学习,学而习之,后续针对电阻的取值实际做实验可。



转载于:https://www.cnblogs.com/legend-yuan/p/8137809.html

相关资源:JTAG20_JTAG14_JATG10(USB Blaster)引脚定义图



关于JTAG的上拉与下拉 另外的不同的说法

关于JTAG的上拉与下拉:
1,KEIL公司针对使用ULINK下载线的的方法是:
    TDI,TDO,TMS,TCK,TRST#,加100K的上拉
2,ZLGARM的开发板的接法:
    没有加上拉下拉电阻
3,其他:
    在网上搜索到一些网友的其他开发方法:
基本同KEIL公司的接法,只是加的为10k上拉
电阻,而且TCK加的为10k的下拉电阻。


上述方法我都进行了尝试,发现第3种方法的下载
成功率最高,但是每次下载都要失败一次后才可能
成功。

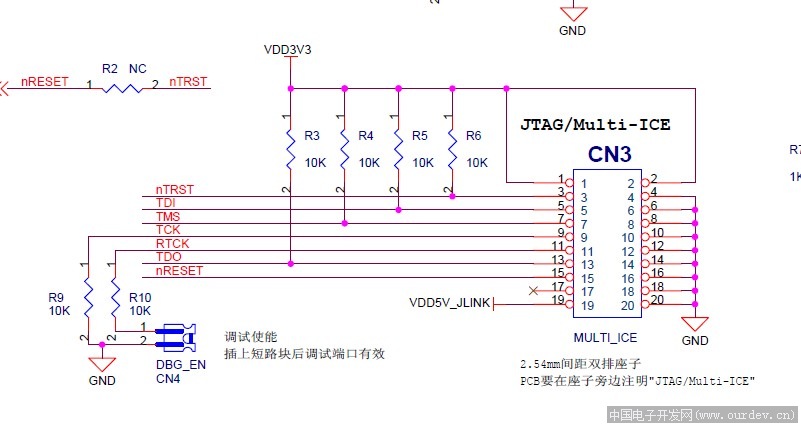

1,这个接法用jlink和H-jtag都可以链接上stm32f103VET6

(原文件名:火牛的jtag(全上拉).jpg)

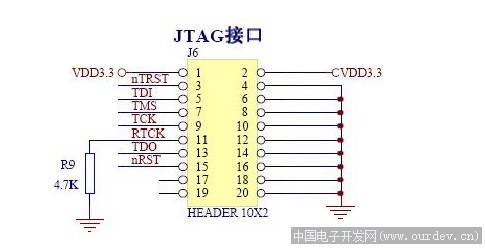

2,这个接法用h-jtag可以链接上lpc2132,但用jlink就链接不上,很奇怪吧

(原文件名:周立功的(只有下拉电阻).jpg),



3,还没来得及试

(原文件名:下拉+上拉(力天电子的).jpg)
