数字隔离器的作用及工作原理和分类

数字隔离器的作用及工作原理

https://zhuanlan.zhihu.com/p/612326180

数字隔离器是什么

数字隔离器是电子系统中,数字信号和模拟信号进行传递时,使其且具有很高的电阻隔离特性,以实现电子系统与用户之间的隔离的一种芯片。设计人员之所以引入隔离,是为了满足安全法规或者降低接地环路的噪声等。

数字隔离器的作用

数字隔离器是为了降低接地环路的噪声，电流隔离确保数据传输不是通过电气连接或泄漏路径，从而避免安全风险。

数字隔离器是电子系统中，数字信号和模拟信号进行传递时，使其且具有很高的电阻隔离特性，以实现电子系统与用户之间的隔离的一种芯片。设计人员之所以引入隔离，是为了满足安全法规或者降低接地环路的噪声等。电流隔离确保数据传输不是通过电气连接或泄漏路径，从而避免安全风险。然而，隔离会带来延迟、功耗、成本和尺寸等方面的限制。数字隔离器的目标是在尽可能减小不利影响的同时满足安全要求。

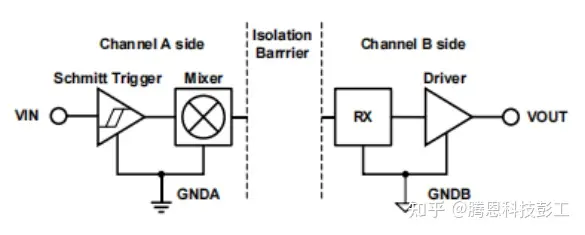

数字隔离器简化通道图

数字隔离器工作原理

数字隔离器系列产品采用全差分隔离电容技术。由 SiO2构成的高压隔离电容为不同的电压域之间提供可靠的绝缘屏障，并提供可靠的高频信号传输路径；为了保证稳定的数据传输质量，引入开关键控(OOK)调制解调技术。

发射机 (TX) 将输入信号调制到载波频率Carrier上，即 TX 在一个输入状态下通过隔离电容传递高频信号，而在另一个输入状态下无信号通过隔离电容，然后接收机根据检测到的带内数据重建输入信号。这个架构为隔离的不同电压域之间提供了可靠的数据传输路径，在启动时不需要考虑初始化。全差分的隔离电容架构可以最大限度地提高信号共模瞬态抗干扰能力。

数字隔离器系列产品采用先进的电路技术可以有效的抑制载波信号和 IO 开关引入的 EMI。相比于电感耦合隔离架构，电容耦合架构具有更高的电磁抗干扰能力。OOK 调制方案消除了脉冲调制方案中可能出现的脉冲丢失引起的误码现象。 图 3 和图 4分别为单通道功能框图和 OOK开关键控调制方案波形示意图。

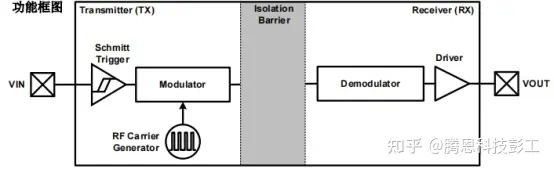

图2 单通道功能框图

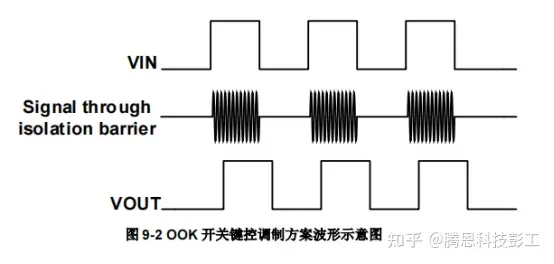

图 3 OOK 开关键控调制方案波形示意图
