AD9910高速集成DDS芯片（芯片阅读笔记-串行模式篇-22个寄存器SPI通信周期控制）

引言

本文为AD9910的芯片阅读笔记，本文并不是对芯片手册的纯粹照搬，所以建议结合芯片手册阅读。通过对AD9910芯片手册的理解，然后再去配置寄存器，下一篇文章将介绍AD9910的Verilog程序。关于AD9910的Verilog程序，其实一拖再拖，终于在疫情期间写了大部分，在2020.5.10左右重新看了看芯片手册，对程序完成了调试。
另外AD9910有几种模式，本篇文章以串行模式进行配置，经过我阅读芯片手册后的理解是，AD9910的串行模式需要通过SPI 三线/四线 模式 配置好33个寄存器，并且值得注意的是这22个寄存器的长度还不一样。因此，如果要用Verilog来模块化的化，需要实现考虑好这些问题，怎么才能使代码简化，并且方便以后更改和复用，比如以后如果要用100个寄存器SPI配置，长度还不一样，怎么快速将这个代码搬移过去。或许可以尝试将寄存器的值写到ROM中，我这里是直接在Verilog中写到寄存器里面了，如有需要，你可以尝试更改为适合你的coding style。

串行编程

AD9910的串行通讯用的是SPI模式，支持三线或者两线模式，另外，两个可选的引脚I/O—RESET和CS/ 可以提高采用AD9910的设计系统灵活性。另外，AD9910支持四种运作模式，在本文中仅仅以单频模式进行介绍，目的是生成一个200MHz的模拟信号即可。 其余模式也是可以通过串行编程配置，所以，这里不再介绍。

通用串行IO操作包括两个阶段，第一个阶段是指令，第二个阶段是数据。在写入周期结束后，编程数据会驻留在串行端口缓冲器中，处于无效状态，I/O—UPDATE将串行端口缓冲器中的数据传输到有效寄存器中。I/O更新可以在每完成一个通信周期后进行，也可以在所有串行操作结束后进行。

指令字节：

首先还是来看看如果用串行模式配置，需要哪些接口。这样我们才能知道怎么写verilog。

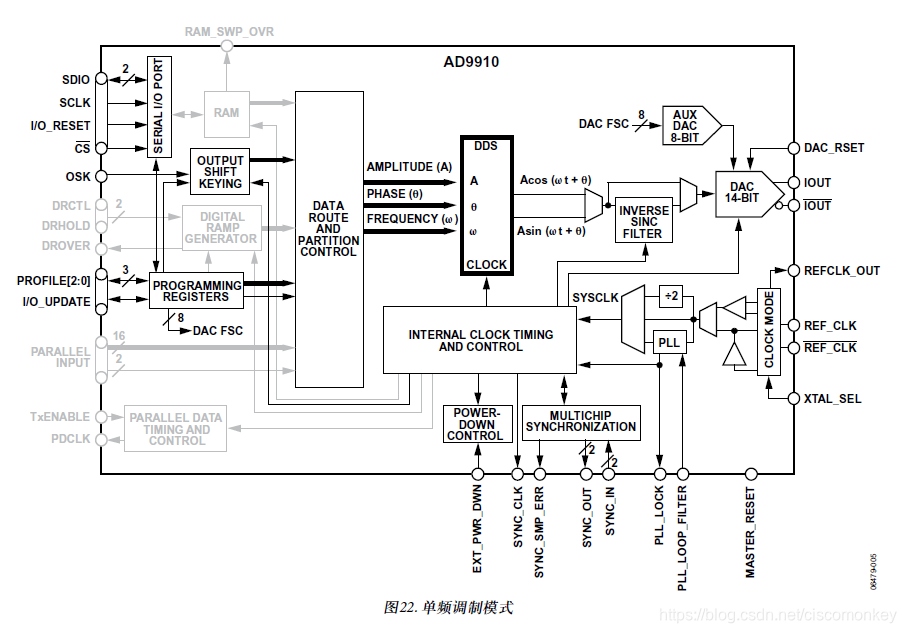

串行模式下重要的引脚描述：
SDIO：支持两线或者三线模式，这里不做读的处理，用两线即可。
SCLK：串行始时钟，用于同步数据。
I/O reset：输入/输出复位。当输入高电平，可以使当前的通信周期中断。因此保持低电平即可
CS/ ： 低电平有效，高电平时候SDO和SDIO处于高阻抗状态
OSK：由于根据寄存器配置不做幅度调制，所以OSK保持低电平即可。
Profile：根据8个存储的参数，选取其中一个单频参数。如果使用profile 0那么为000即可。
I/O—UPDATE：输入输出更新，用于将I/O端口缓冲器中写入的数据传输到有效寄存器中。I/O—UPDAE在上升沿有效，并且宽度必须大于一个SYNC—CLK周期。
MASTER_Reset:用于复位所有的寄存器。高电平有效，数字输入，主机复位，全部寄存器默认值。

–分---------------------------------------------------------------------------
以上就是我们需要满足时序要求的引脚。

DAC_reset:为输出管脚，模拟参考电压引脚
iout和iout/:电流模式输出
REFCLK：输出参考时钟。

值得注意的是同步使用SYNC_CLK的要求，文中多次出现。

利用官方软件得到寄存器值

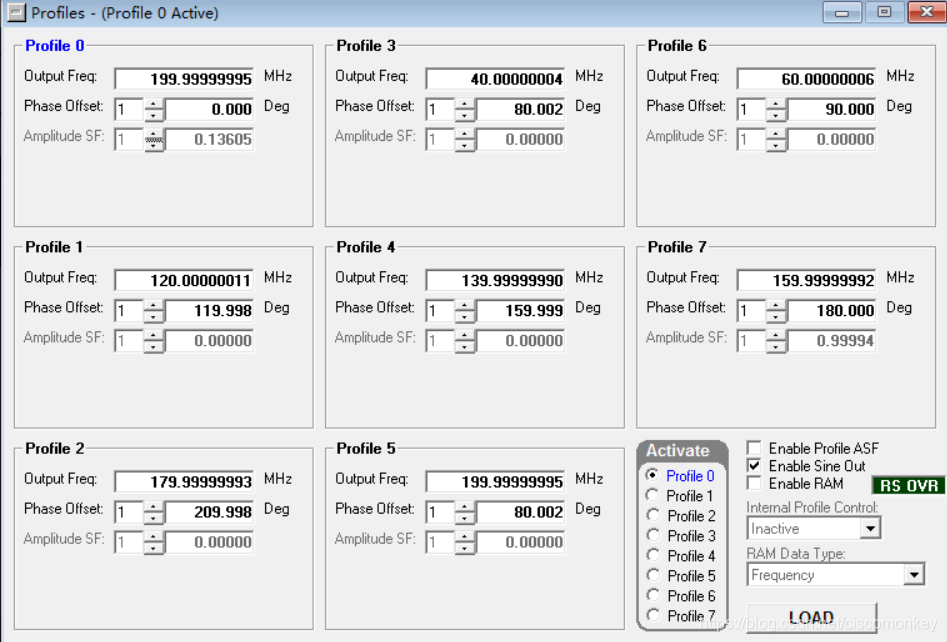

这里随机配置了8个DDS参数。当然，我们使用第一个即可。profile引脚输入设置为000即可。注意开启反sinc滤波器

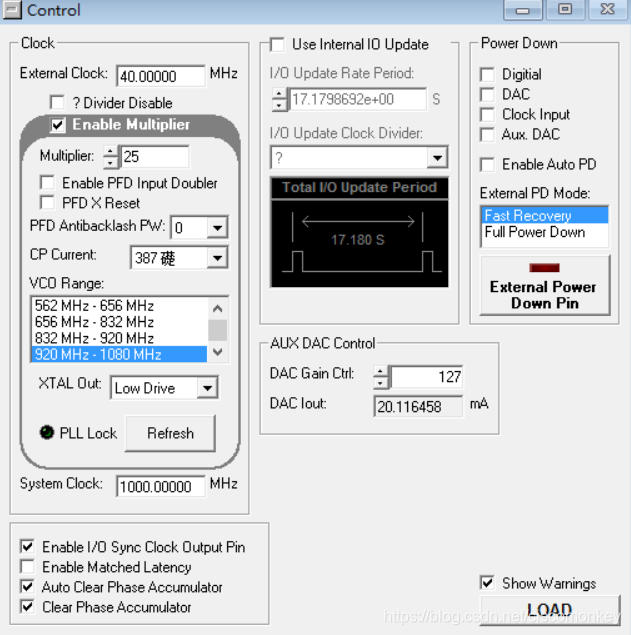

控制界面设置为如图所示，晶振为40MHz，主频时钟1GHz

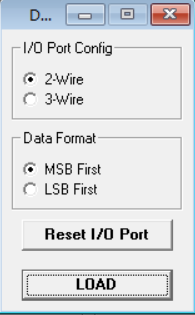

配置为两线，MSB优先

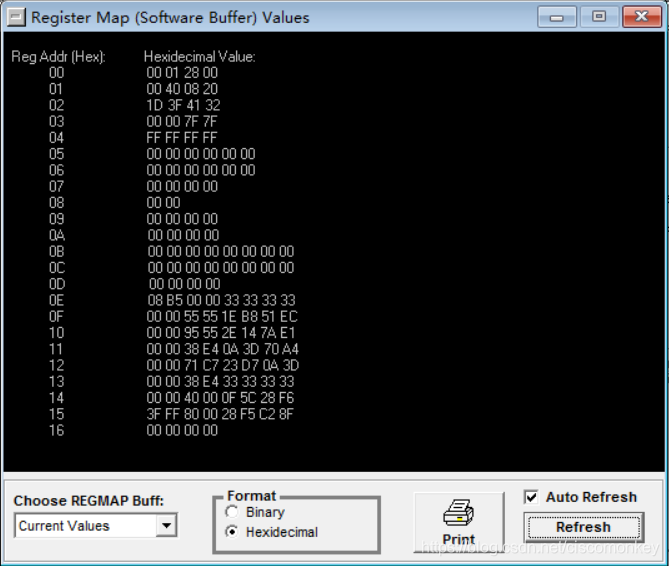

得到寄存器：如下所示：

下一篇，将对Verilog调试，配置进行介绍。
