Zabbix检测网络连接状态 在线用户与离线用户监控

根据TCP协议的三次握手，完整的建立一个连接分为四步

1.客户端在本地将本地socket状态改为SYN_SENT，并发送信号量(SYN)给服务端

2.服务端收到信号后将socket状态改为SYN_RCVD，并发送SYN_ACK给客户端

3.客户端受到信号后将socket状态改为ESTABLISHED，并发送ACK给服务器

4.服务器收到信号后将socket状态改为ESTABLISHED

此时tcp连接就建立起来了

监控用户连接状态的思路就是统计ESTABLISHED的数量，

TCP的四次断开思路如下：

1.客户端将socket状态改为FIN_WAIT,并发送信号量FIN_ACK给服务器

2.服务器收到信号后，将socket状态更改为CLOSE_WAIT，并发送ACK给客户端，代表收到请求

3.服务器将socket状态改为CLOSE_WAIT后，又迅速将状态更改为LAST_ACK，即不等待客户端回应，并发送FIN给客户端

4.客户端如果先收到ACK,将socket状态改为FIN_WAIT2，不发送信号量

5.客户端如果先收到FIN，将socket状态改为TIME_WAIT,并发送信号量ACK给服务端，服务端不接受此ACK（drop）

根据四次断开，我们可以监控CLOSE_WAIT的数量来获取断开连接的用户数



准备客户端，服务端两台服务器

1.客户端模拟多人并发连接

1. [root@zabbixclient_web1 ~]# ab -c 1000 -n 100000 http://192.168.2.100/

2.查看网络连接状态，仔细观察、分析第二列的数据

1.  [root@myhost ~]# ss -antup | grep "ESTAB"
   tcp    ESTAB      0      98756     192.168.1.233:22                 113.87.27.59:8026                users:(("sshd",pid=11514,fd=3))

3.创建自定义key

注意：被监控端修改配置文件，注意要允许自定义key并设置Include。

1. [root@zabbixclient_web1 ~]# vim /usr/local/etc/zabbix_agentd.conf.d/net.status
2. UserParameter=net.status[*],/usr/local/bin/net_status.sh $1
3.
4. [root@zabbixclient_web1 ~]# killall zabbix_agentd
5. [root@zabbixclient_web1 ~]# zabbix_agentd

4.自定义监控脚本

1. [root@zabbixclient_web1 ~]# vim /usr/local/bin/net_status.sh
2. #!/bin/bash
3. case $1 in
4. estab)
5. ss -antp |awk '/^ESTAB/{x++} END{print x}';;
6. close_wait)
7. ss -antp |awk '/^CLOSE-WAIT/{x++} END{print x}';;
8. esac
9. [root@zabbixclient_web1 ~]# chmod +x /usr/local/bin/net_status.sh

5.测试效果

1. [root@zabbixclient_web1 ~]# zabbix_get -s 127.0.0.1 -k 'net.status[time_wait]'

6.监控netstatus

在监控服务器，添加监控项目item，Configuration-->Hosts点击主机后面的items

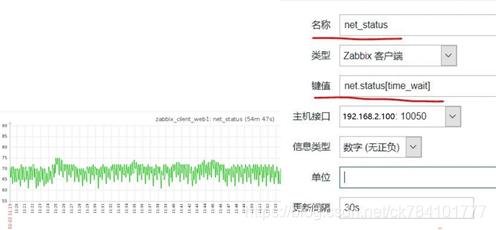

点击Create item，如图
