芯片引脚1的识别方法和技巧

当从上面看芯片时，引脚总是按逆时针方向编号。这来自于旧时代的电子管，当从电子管的底部看时，引脚是按顺时针方向编号的。

芯片的标记方式有多种，但是总有一些惯例可循。换句话说，如果你在一个未知的芯片上发现了这些标记之一，您就可以依靠它来确定哪个是引脚1。

引脚1可能通过下面这些方式的一种标识出来：

1. 引脚1的附近可能有一个点。

2. 引脚1的附近有一个凹槽。

3. 引脚1所在的角（不是脚）可以能被切掉。这在有四边都有引脚出来的封装中很常见。

4. 一条色带

凹点

引脚1附近有一个点的例子：

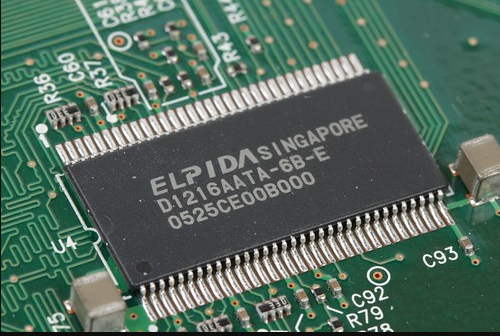

上面是一个 TSSOP 封装的 66脚芯片。方向由左侧的半月形状和左下角的点确定。那个点实际上看起来更靠近2号脚而不是1号脚-再次强调，标记通常标识1号脚所在的芯片角（上图芯片一共有四个角），而不是单独的引脚。

切角

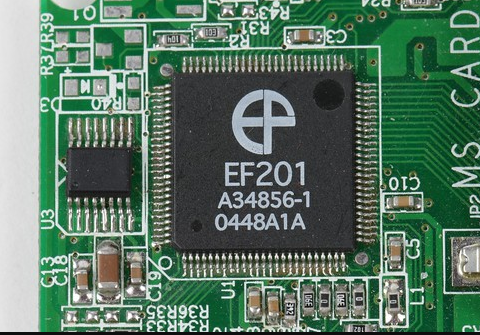

芯片1的所在的角（是角不是脚）被切掉的例子：

上图中芯片右上角有一个大圆圈，那不是引脚1所在的角，那是IC封装后位脱模设计引起的。

倒角

倒角（Chamfer）：如果芯片上没有可识别的标志物，可以找找芯片的一条边是否倒角成45度。当芯片以倒角边作为下边时，引脚1位于芯片的左下角。

切口

切口（Notch）：如果芯片的一端有一个切口/凹槽，则当芯片的切口在左侧时，引脚1位于芯片的左下角。

凹点

凹点（Dimple）：如果芯片顶部有一个圆点或“凹点”，那么当芯片的凹陷/圆点在左侧时，引脚1位于芯片的左下角。

条纹

条纹（stripe）：如果芯片的一端有条纹或色带，则当芯片以条纹在左侧的方向放置时，芯片的第1脚位于芯片的左下角。

字母

字母：如果芯片上有字母，那么当字母竖直可读时，引脚 1 将位于芯片的左下角
