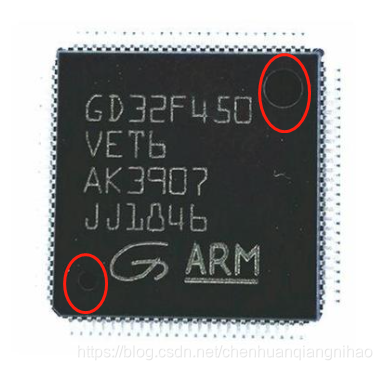

芯片 PIN1 管脚 ：小圆点是pin起始标记点，对称角上大一点的是IC封装后位“脱模”设计的，属于封装工艺要求。

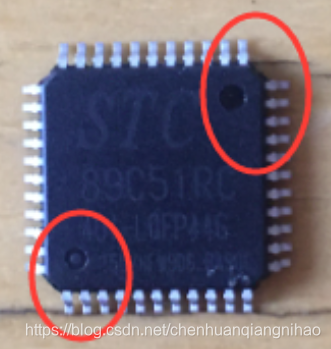

LQFP-44封装   和     QFP-100封装



封装不同，1脚位置也不同

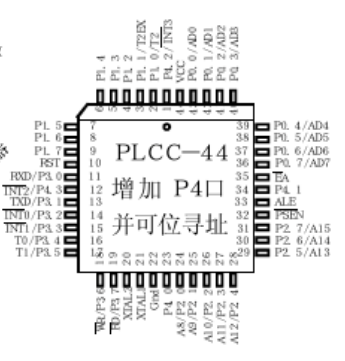

PLCC-44封装


逆时针转，近黑点“.”者为1脚

将芯片的背面（印字的一面）朝上，缺口（或一条竖线）向左，则左下方第一脚为1脚，再沿逆时针方向依次为2、3、4……脚；

若是小凹点，则正对小凹点的脚为1脚，然后逆时针依次为2、3、4……脚。

SIP

SIP numbering

DIP

DIP numbering

ZIP

ZIP numbering

PGA

PGA numbering

PLCC

PLCC numbering

QFP

QFP numbering
