随着能源的日益短缺和地球的变暖，对电子产品的功耗要求越来越重要，如何降低电子产品的功耗是每一个电子工程师所要思考的问题。



对于半导体产品来说，一个数字电路的功耗有2部分构成，其一是静态功耗，通常表现为电子线路的漏电流，控制这部分功耗主要决定于生产工艺和所用的材料；其二是动态工作电流，而影响这部分功耗的因素很多，如电路设计的方式，线路的复杂程度，工作时时钟频率等。



本文谈的时钟门控技术就是一种非常简单和有效的功耗控制方法，它的基本原理就是通过关闭芯片上暂时用不到的功能和它的时钟，从而实现节省电流消耗的目的。

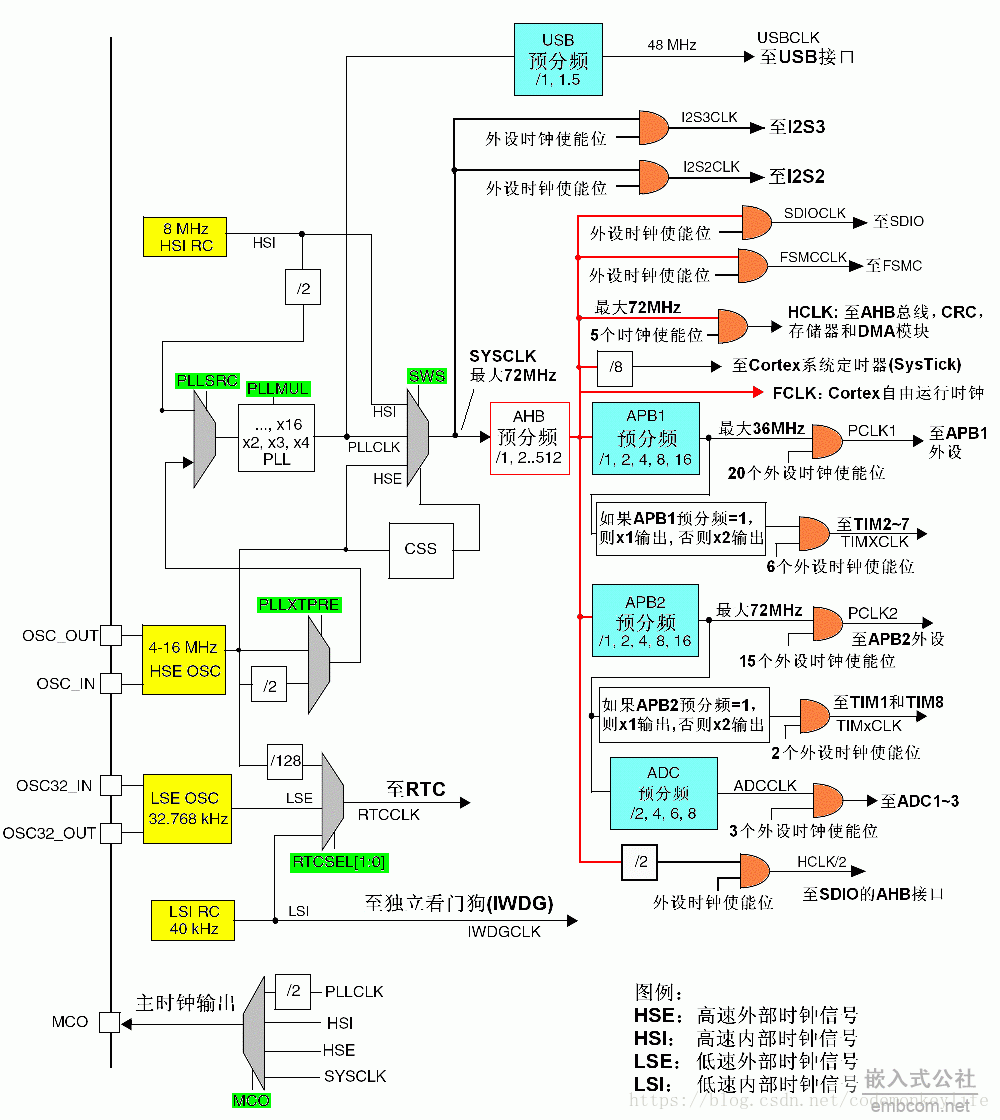

STM32中使用了这种时钟门控技术，请看下图是STM32的时钟分配示意图：

图中以橙色标注的那些与门就是用于控制不同模块的时钟，用户可以在程序中通过适当的寄存器位，打开或关闭对应模块的时钟，以达到减低功耗的目的。



源地址：http://www.eeworld.com.cn/mcu/2015/0414/article_19372.html
